Choisir le bon L'isolant en verre est une étape fondamentale dans la conception ou la mise à niveau d'une ligne de transport haute tension. Un isolant bien choisi garantit une fourniture d’énergie fiable, minimise les pannes et prolonge la durée de vie de l’infrastructure dans des environnements difficiles. Cependant, la sélection d'un isolant implique bien plus que la simple correspondance des niveaux de tension : des facteurs tels que la tension mécanique, l'exposition environnementale, le type d'isolation et les normes de certification jouent tous un rôle essentiel.
Chez Nanjing Rainbow Electric Co., Ltd. (NJREC), nous proposons une gamme complète d'isolateurs en verre à suspension standard et personnalisés et d'autres modèles pour répondre aux besoins techniques des projets de transmission dans le monde entier. Que vous construisiez dans des zones côtières, des régions montagneuses ou des corridors industriels, NJREC propose des solutions performantes conçues pour répondre aux normes internationales et aux réalités des conditions de terrain.
Lors de la spécification d'un isolateur en verre pour une ligne de transmission, plusieurs variables doivent être évaluées pour garantir la compatibilité, la sécurité et la fiabilité à long terme :
Niveau de tension : Détermine les besoins d'isolation et le nombre de disques par chaîne.
Tension mécanique : Influence la capacité portante requise et la résistance aux vibrations.
Conditions environnementales : Comprend les niveaux de pollution, l’humidité, la salinité et les fluctuations de température.
Conformité aux normes : garantit que le produit répond aux normes CEI ou ANSI en matière de sécurité et de performances.
Chacun de ces facteurs peut affecter le type d’isolant en verre nécessaire, ainsi que le modèle spécifique le mieux adapté à l’application. Par exemple, une ligne de 220 kV traversant une zone industrielle côtière nécessitera une configuration d'isolant différente de celle d'une ligne de 66 kV traversant des terres agricoles sèches.
NJREC soutient les planificateurs de projets, les ingénieurs et les opérateurs de services publics en offrant des conseils d'experts et un catalogue de produits complet avec des types d'isolants standard et spécialisés, garantissant la meilleure solution pour chaque projet.
La tension est l’un des paramètres les plus importants lors du choix d’un isolant en verre suspendu. Plus la tension de ligne est élevée, plus l'isolation requise entre le conducteur sous tension et la structure de la tour mise à la terre est importante.
Généralement, les isolateurs en verre sont utilisés dans les formations de cordes, où plusieurs unités de disques sont assemblées pour fournir une isolation adéquate. Par exemple:
Les lignes 10 kV-35 kV peuvent utiliser 1 à 2 disques standards comme U40 ou U70.
Les lignes 110 kV-220 kV nécessitent généralement 4 à 8 disques tels que U120 ou U160.
Les lignes UHV 500 kV – 1 000 kV peuvent comporter de 15 à 30 disques comme les modèles des séries U210 ou U300.
Chaque disque ajoute environ 11 à 15 kV de tension de contournement, en fonction des conditions environnementales et de la ligne de fuite. La chaîne d'isolateurs doit non seulement correspondre à la tension du système, mais également la dépasser avec une marge de sécurité pour éviter toute panne en cas de surtension ou de conditions météorologiques défavorables.
NJREC propose une large gamme d'isolateurs en verre suspendu adaptés à différentes classes de tension, et chaque unité est conçue avec la ligne de fuite, la distance d'arc et la résistance d'isolation nécessaires pour son niveau de tension prévu.
La capacité de charge mécanique est un autre facteur critique dans la sélection des isolants en verre. Les lignes à haute tension, notamment celles s'étendant sur de longues distances ou exposées à des vents violents, exercent une tension mécanique importante sur chaque isolant. De plus, les forces dynamiques telles que les vibrations, le galop et le givrage des lignes peuvent provoquer de la fatigue au fil du temps.
Les isolateurs NJREC sont disponibles dans des capacités de charge allant de 40 kN à 550 kN, les modèles les plus couramment utilisés étant :
U70 (70 kN) pour les lignes au niveau de la distribution.
U120/U160 (120-160 kN) pour transmission standard.
U210/U300 (210-300 kN) pour lignes haute tension et THT.
Des applications spéciales telles que les traversées de rivières à longue portée ou les couloirs de transmission à haute altitude peuvent nécessiter une résistance mécanique plus élevée et des raccords plus robustes.
En plus des caractéristiques mécaniques standard, NJREC peut fournir des isolateurs personnalisés offrant une résistance aux vibrations, une absorption des chocs et une durabilité à la fatigue améliorées. Chaque unité est testée mécaniquement pour garantir qu'elle répond à la fois aux spécifications du client et aux exigences d'un fonctionnement réel.
L'exposition environnementale peut affecter considérablement les performances et la longévité des isolants en verre. En particulier, la pollution, le brouillard, les embruns salins et les températures extrêmes peuvent réduire la résistance de l’isolation et augmenter le risque d’embrasement éclair.

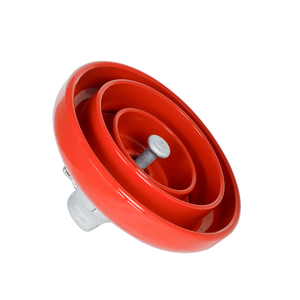

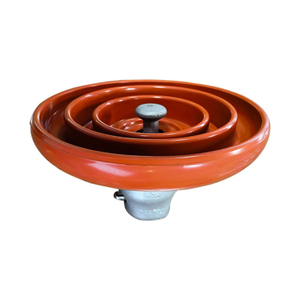

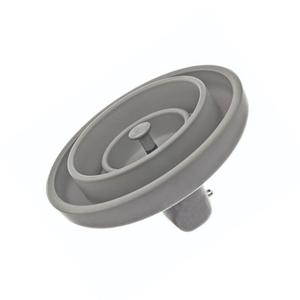

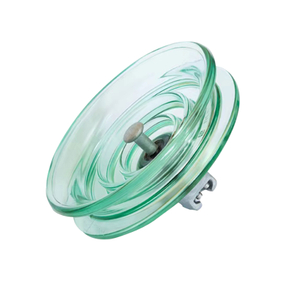

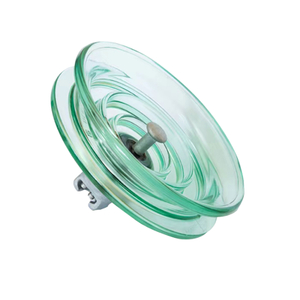

Pour les zones polluées ou marines, NJREC propose des isolants en verre anti-pollution comme le U120BP ou le U210BP. Ces unités comprennent :
Lignes de fuite étendues.
Surfaces en verre hydrophiles qui résistent à l'accumulation de contamination.
Profils de hangar spécialisés pour faciliter l’auto-nettoyage par le vent ou la pluie.

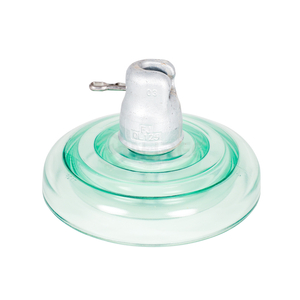

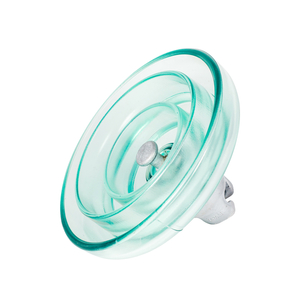

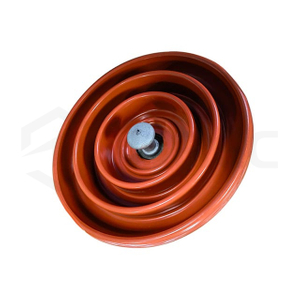

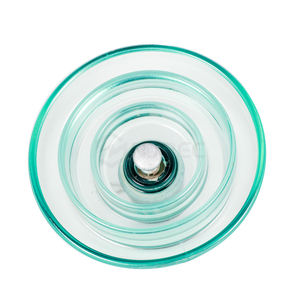

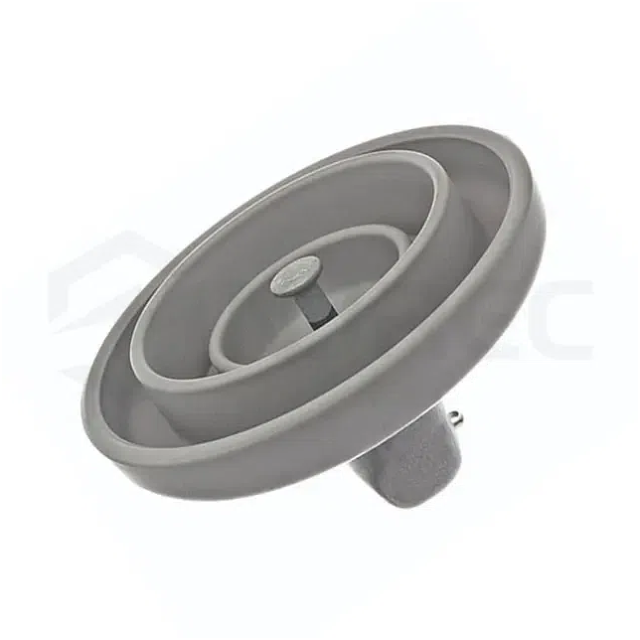

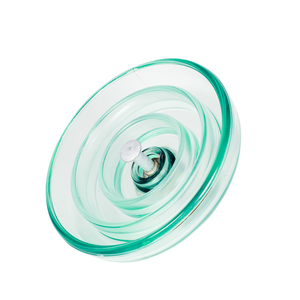

Dans les climats froids ou dans les zones brumeuses, la condensation et le givrage peuvent entraîner un contournement ou des dommages structurels. NJREC résout ces problèmes avec des isolants antibuée et des versions à revêtement RTV qui maintiennent l'hydrophobicité et l'isolation électrique dans des conditions humides ou glaciales.
Les cycles de température sont également une préoccupation. Les polymères standards peuvent se fissurer ou vieillir sous une chaleur extrême ou une exposition aux UV, mais les isolants en verre trempé conservent leur résistance et leurs propriétés diélectriques même dans les déserts, la toundra ou les régions montagneuses.
Que votre ligne de transport traverse une zone industrielle ou une vallée sujette à la neige, NJREC propose des modèles d'isolants en verre conçus pour gérer les environnements les plus exigeants.
Différentes sections d'un réseau de transport ou de distribution peuvent nécessiter différentes configurations d'isolants. Voici comment choisir entre les types de suspension, d'épingle et de poteau :

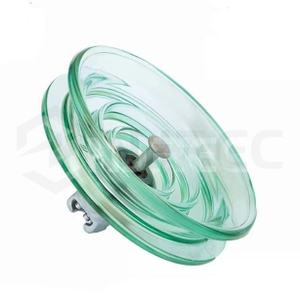

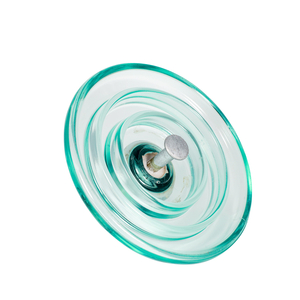

Isolateurs de suspension : Le type le plus courant pour les lignes de transmission supérieures à 35 kV. Ceux-ci sont utilisés dans les chaînes pour suspendre les conducteurs aux tours. Les modèles comme U70CN, U120 ou U210 offrent une flexibilité et une résistance élevées.
Isolateurs à broches : généralement utilisés sur les lignes de distribution à basse tension (inférieure à 33 kV). Ils sont directement montés sur les traverses et supportent le conducteur d'une seule pièce.
Isolateurs de poteaux : utilisés pour les sous-stations ou les conceptions de tours compactes où un support vertical et une rigidité sont nécessaires. Ils sont conçus pour supporter une compression mécanique et sont souvent fabriqués avec des exigences de résistance plus élevées.
NJREC propose une sélection complète de types d'isolants pour chaque scénario d'application, permettant aux services publics de créer un système cohérent en utilisant les conceptions les mieux adaptées à chaque segment du réseau.
Lors du choix d'un composant électrique, en particulier pour les applications haute tension, la conformité aux normes de test reconnues n'est pas négociable. Les isolateurs en verre NJREC sont certifiés pour respecter ou dépasser les normes internationales, notamment :
CEI 60383, CEI 61211 et CEI 60433 pour les performances mécaniques et électriques.
ANSI C29.1, C29.2 et autres pour les applications nord-américaines.
Chaque lot d'isolateurs est soumis à des tests rigoureux dans nos installations, notamment :
Essais de traction mécanique.
Essais de tenue à la fréquence industrielle à sec et humide.
Simulation de tension d'impulsion et de foudre.
Évaluations des interférences radio et des décharges corona.
Chaque isolateur est traçable et soutenu par un rapport de test complet et un certificat de qualité, garantissant le plus haut niveau de responsabilité et de performance pour votre projet de transmission.
Choisir le bon L'isolant en verre de votre ligne de transmission est essentiel pour une fourniture d'énergie sûre et fiable. De la compatibilité de tension et de la résistance mécanique à la protection de l'environnement et à la conformité réglementaire, la gamme complète de produits NJREC offre des solutions fiables pour chaque condition et spécification. Nos isolateurs en verre suspendu, nos modèles antipollution et nos conceptions spécialisées bénéficient de la confiance des services publics du monde entier pour répondre aux demandes croissantes des infrastructures à haute tension.
