اختيار الحق يعتبر العازل الزجاجي  خطوة أساسية في تصميم أو تحديث خط نقل الجهد العالي. يضمن العازل المختار جيدًا توصيل الطاقة بشكل موثوق، ويقلل من انقطاعات الخدمة، ويطيل عمر البنية التحتية في البيئات الصعبة. ومع ذلك، فإن اختيار العازل ينطوي على أكثر بكثير من مجرد مطابقة مستويات الجهد - حيث تلعب عوامل مثل التوتر الميكانيكي، والتعرض البيئي، ونوع العزل، ومعايير الاعتماد جميعها أدوارًا حاسمة.

في شركة Nanjing Rainbow Electric Co., Ltd. (NJREC)، نقدم مجموعة كاملة من العوازل الزجاجية القياسية والمخصصة للتعليق والنماذج الأخرى لتلبية الاحتياجات الفنية لمشاريع النقل في جميع أنحاء العالم. سواء كنت تقوم بالبناء في المناطق الساحلية أو المناطق الجبلية أو الممرات الصناعية، تقدم NJREC حلولاً عالية الأداء مصممة لتلبية المعايير الدولية وواقع الظروف الميدانية.



ما هي العوامل التي تدفع اختيار العازل؟

عند تحديد عازل زجاجي لخط النقل، يجب تقييم عدة متغيرات لضمان التوافق والسلامة والموثوقية على المدى الطويل:

مستوى الجهد : يحدد متطلبات العزل وعدد الأقراص لكل سلسلة.

التوتر الميكانيكي : يؤثر على قدرة التحمل المطلوبة ومقاومة الاهتزاز.

الظروف البيئية : تشمل مستويات التلوث والرطوبة والملوحة والتقلبات في درجات الحرارة.

الامتثال للمعايير : يضمن أن المنتج يلبي معايير IEC أو ANSI للسلامة والأداء.

يمكن أن يؤثر كل من هذه العوامل على نوع العازل الزجاجي المطلوب، بالإضافة إلى الطراز المحدد الأكثر ملاءمة للتطبيق. على سبيل المثال، سيتطلب خط 220 كيلوفولت الذي يمر عبر منطقة صناعية ساحلية تكوينًا عازلًا مختلفًا عن خط 66 كيلوفولت الذي يعبر الأراضي الزراعية الجافة.

تدعم NJREC مخططي المشاريع والمهندسين ومشغلي المرافق من خلال تقديم إرشادات الخبراء وكتالوج المنتجات الكامل مع أنواع العوازل القياسية والمتخصصة، مما يضمن أفضل ملاءمة لكل مشروع.



كيف يؤثر مستوى الجهد على اختيار التصميم؟

يعد الجهد أحد أهم العوامل عند اختيار عازل زجاجي معلق. كلما ارتفع جهد الخط، زاد العزل المطلوب بين الموصل المنشط وهيكل البرج المؤرض.

عادة، يتم استخدام العوازل الزجاجية في تشكيلات السلسلة، حيث يتم تجميع وحدات الأقراص المتعددة لتوفير العزل المناسب. على سبيل المثال:

قد تستخدم خطوط 10 كيلو فولت - 35 كيلو فولت قرصًا قياسيًا إلى قرصين مثل U40 أو U70.

تتطلب خطوط 110 كيلو فولت - 220 كيلو فولت عادةً من 4 إلى 8 أقراص مثل U120 أو U160.

يمكن أن تشتمل خطوط UHV بقدرة 500 كيلو فولت إلى 1000 كيلو فولت على 15 إلى 30 قرصًا مثل موديلات السلسلة U210 أو U300.

يضيف كل قرص ما يقرب من 11-15 كيلو فولت من جهد الفلاش، اعتمادًا على الظروف البيئية ومسافة الزحف. يجب ألا تتطابق سلسلة العازل مع جهد النظام فحسب، بل يجب أن تتجاوزه أيضًا بهامش أمان لمنع الانهيار أثناء أحداث الجهد الزائد أو الأحوال الجوية السيئة.

توفر NJREC مجموعة واسعة من العوازل الزجاجية المعلقة المصممة لمختلف فئات الجهد، وتم تصميم كل وحدة بمسافة الزحف اللازمة، ومسافة الانحناء، وقوة العزل لمستوى الجهد المقصود.



ما هي القوة الميكانيكية المطلوبة؟

تعد القدرة الميكانيكية على التحمل عاملاً حاسماً آخر في اختيار العازل الزجاجي. خطوط الجهد العالي، وخاصة تلك التي تمتد لمسافات طويلة أو المعرضة لرياح قوية، تمارس توترًا ميكانيكيًا كبيرًا على كل عازل. بالإضافة إلى ذلك، يمكن أن تسبب القوى الديناميكية مثل الاهتزاز والركض وتجمد الخطوط التعب بمرور الوقت.

تتوفر عوازل NJREC بتصنيفات حمل تتراوح من 40 كيلو نيوتن إلى 550 كيلو نيوتن، والنماذج الأكثر استخدامًا هي:

U70 (70 كيلو نيوتن) لخطوط مستوى التوزيع.

U120/U160 (120-160 كيلو نيوتن) للإرسال القياسي.

U210/U300 (210-300 كيلو نيوتن) لخطوط التوتر العالي وخطوط الجهد العالي.

قد تتطلب التطبيقات الخاصة مثل معابر الأنهار الطويلة المدى أو ممرات النقل على ارتفاعات عالية قوة ميكانيكية أعلى وتركيبات أكثر قوة.

بالإضافة إلى التصنيفات الميكانيكية القياسية، يمكن لشركة NJREC توفير عوازل مخصصة تتميز بمقاومة محسنة للاهتزاز، وامتصاص الصدمات، ومتانة التعب. يتم اختبار كل وحدة ميكانيكيًا للتأكد من أنها تلبي مواصفات العميل ومتطلبات التشغيل في العالم الحقيقي.



كيف تؤثر الظروف البيئية على الأداء؟

يمكن أن يؤثر التعرض البيئي بشكل كبير على أداء وطول عمر العوازل الزجاجية. على وجه الخصوص، يمكن للتلوث والضباب ورذاذ الملح ودرجات الحرارة القصوى أن تقلل من قوة العزل وتزيد من خطر حدوث وميض كهربائي.

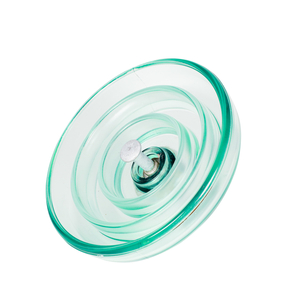

بالنسبة للمناطق الملوثة أو البحرية، تقدم NJREC عوازل زجاجية مضادة للتلوث مثل U120BP أو U210BP. تتميز هذه الوحدات بما يلي:

مسافات الزحف الممتدة.

أسطح زجاجية محبة للماء تقاوم تراكم التلوث.

ملامح سقيفة متخصصة لتسهيل التنظيف الذاتي عن طريق الرياح أو المطر.

في المناخات الباردة أو المناطق الضبابية، قد يؤدي التكثيف والتجمد إلى حدوث وميض كهربائي أو تلف هيكلي. تعالج NJREC هذه المشكلات من خلال العوازل المضادة للضباب والإصدارات المطلية بـ RTV التي تحافظ على الكارهة للماء والعزل الكهربائي في ظل الظروف الرطبة أو الجليدية.

ركوب الدراجات في درجة الحرارة هو أيضا مصدر قلق. يمكن أن تتشقق البوليمرات القياسية أو تتقادم تحت الحرارة الشديدة أو التعرض للأشعة فوق البنفسجية، لكن عوازل الزجاج المقسى تحافظ على قوتها وخصائصها العازلة حتى في الصحاري أو التندرا أو المناطق الجبلية.

سواء كان خط النقل الخاص بك يمر عبر منطقة صناعية أو وادي معرض للثلوج، فإن NJREC لديها نماذج عازلة زجاجية مصممة للتعامل مع البيئات الأكثر تطلبًا.



لماذا التعليق مقابل الدبوس مقابل العوازل اللاحقة؟

قد تتطلب الأقسام المختلفة لشبكة النقل أو التوزيع تكوينات مختلفة للعازل. فيما يلي كيفية الاختيار بين أنواع التعليق والتثبيت والنشر:

العوازل المعلقة : النوع الأكثر شيوعا لخطوط النقل فوق 35 كيلو فولت. وتستخدم هذه في سلاسل لتعليق الموصلات من الأبراج. توفر الموديلات مثل U70CN، أو U120، أو U210 مرونة وقوة عالية.

العوازل من النوع الدبوسي : تستخدم عادةً على خطوط التوزيع ذات الجهد المنخفض (أقل من 33 كيلو فولت). يتم تركيبها مباشرة على الأذرع المتقاطعة وتدعم الموصل بقطعة واحدة.

عوازل ما بعد : تستخدم للمحطات الفرعية أو تصميمات الأبراج المدمجة حيث تكون هناك حاجة إلى الدعم الرأسي والصلابة. وهي مصممة للتعامل مع الضغط الميكانيكي وغالبًا ما يتم تصنيعها بمتطلبات قوة أعلى.

تقدم NJREC مجموعة كاملة من أنواع العوازل لكل سيناريو تطبيق، مما يسمح للمرافق بإنشاء نظام متماسك باستخدام أفضل التصاميم المناسبة لكل جزء من الشبكة.



ما هي الشهادات والاختبارات التي يجب أن أتحقق منها؟

عند اختيار أي مكون كهربائي - خاصة للتطبيقات ذات الجهد العالي - فإن الامتثال لمعايير الاختبار المعترف بها أمر غير قابل للتفاوض. العوازل الزجاجية من NJREC معتمدة لتلبية أو تجاوز المعايير الدولية بما في ذلك:

IEC 60383، IEC 61211، وIEC 60433 للأداء الميكانيكي والكهربائي.

ANSI C29.1 وC29.2 وغيرها لتطبيقات أمريكا الشمالية.

تخضع كل دفعة من العوازل لاختبارات صارمة في منشأتنا، بما في ذلك:

اختبار الشد الميكانيكي.

تردد الطاقة الجافة والرطبة يتحمل الاختبارات.

محاكاة الجهد النبضي والبرق.

تقييمات التداخل الراديوي وتفريغ الهالة.

يمكن تتبع كل عازل ودعمه بتقرير اختبار كامل وشهادة جودة، مما يضمن أعلى مستوى من المسؤولية والأداء لمشروع النقل الخاص بك.



خاتمة

اختيار الحق يعد العازل الزجاجي  لخط النقل الخاص بك ضروريًا لتوصيل الطاقة بشكل آمن وموثوق. بدءًا من توافق الجهد الكهربي والقوة الميكانيكية وحتى حماية البيئة والامتثال التنظيمي، توفر مجموعة منتجات NJREC الشاملة حلولاً يمكن الاعتماد عليها لكل حالة ومواصفات. إن العوازل الزجاجية المعلقة، ونماذج مكافحة التلوث، والتصميمات المتخصصة لدينا تحظى بثقة المرافق في جميع أنحاء العالم لتلبية المتطلبات المتزايدة للبنية التحتية ذات الجهد العالي.

إذا كنت تخطط لخط كهرباء أو تقوم بترقيته وتحتاج إلى دعم الخبراء لتحديد أفضل نوع عازل، فاتصل بـ NJREC اليوم للحصول على الاستشارة الفنية وتوصيات المنتج المصممة خصيصًا لمشروعك.
