Выбор правильного Стеклянный изолятор  является фундаментальным шагом при проектировании или модернизации линии электропередачи высокого напряжения. Правильно выбранный изолятор обеспечивает надежную подачу электроэнергии, сводит к минимуму перебои в работе и продлевает срок службы инфраструктуры в сложных условиях. Однако выбор изолятора включает в себя гораздо больше, чем просто соответствие уровней напряжения: решающую роль играют такие факторы, как механическое напряжение, воздействие окружающей среды, тип изоляции и стандарты сертификации.

Компания Nanjing Rainbow Electric Co., Ltd. (NJREC) предоставляет полный спектр стандартных и индивидуальных подвесных стеклянных изоляторов и других моделей для удовлетворения технических потребностей проектов по передаче электроэнергии по всему миру. Независимо от того, строите ли вы в прибрежных зонах, горных регионах или промышленных коридорах, NJREC предлагает высокопроизводительные решения, соответствующие международным стандартам и реалиям полевых условий.



Какие факторы влияют на выбор изолятора?

При выборе стеклянного изолятора для линии электропередачи необходимо оценить несколько переменных, чтобы обеспечить совместимость, безопасность и долгосрочную надежность:

Уровень напряжения : определяет требования к изоляции и количество дисков в цепочке.

Механическое напряжение : Влияет на требуемую несущую способность и виброустойчивость.

Условия окружающей среды : включают уровни загрязнения, влажность, соленость и колебания температуры.

Соответствие стандартам : гарантирует соответствие продукта нормам IEC или ANSI по безопасности и производительности.

Каждый из этих факторов может повлиять на тип необходимого стеклянного изолятора, а также на выбор конкретной модели, лучше всего подходящей для данного применения. Например, линия 220 кВ, проходящая через прибрежную промышленную зону, потребует другой конфигурации изолятора, чем линия 66 кВ, пересекающая засушливые сельскохозяйственные угодья.

NJREC поддерживает планировщиков проектов, инженеров и операторов коммунальных предприятий, предлагая экспертные рекомендации и полный каталог продукции со стандартными и специализированными типами изоляторов, обеспечивая наилучшее соответствие каждому проекту.



Как уровень напряжения влияет на выбор конструкции?

Напряжение – один из важнейших параметров при выборе изолятора подвесного стекла. Чем выше напряжение в сети, тем большая изоляция требуется между проводом под напряжением и заземленной конструкцией опоры.

Обычно стеклянные изоляторы используются в колонных конструкциях, где собраны несколько дисковых блоков для обеспечения адекватной изоляции. Например:

В линиях 10–35 кВ можно использовать от 1 до 2 стандартных дисков типа U40 или U70.

Для линий 110–220 кВ обычно требуется от 4 до 8 дисков, таких как U120 или U160.

Линии сверхвысокого напряжения 500–1000 кВ могут включать от 15 до 30 дисков, например модели серии U210 или U300.

Каждый диск добавляет примерно 11–15 кВ напряжения пробоя, в зависимости от условий окружающей среды и пути утечки. Изоляционная цепочка должна не только соответствовать напряжению системы, но и превышать его с запасом прочности, чтобы предотвратить пробой во время перенапряжения или неблагоприятных погодных условий.

NJREC предлагает широкий ассортимент подвесных стеклянных изоляторов, адаптированных для различных классов напряжения, и каждый блок спроектирован с учетом необходимой длины пути утечки, дугогасительного расстояния и прочности изоляции для предполагаемого уровня напряжения.



Какая механическая прочность требуется?

Механическая несущая способность является еще одним важным фактором при выборе стеклянного изолятора. Высоковольтные линии, особенно проходящие на большие расстояния или подверженные сильному ветру, оказывают значительное механическое напряжение на каждый изолятор. Кроме того, динамические силы, такие как вибрация, скачок и обледенение лески, могут со временем вызвать усталость.

Изоляторы NJREC доступны с номинальной нагрузкой от 40 кН до 550 кН, наиболее часто используемые модели:

U70 (70 кН) для распределительных линий.

U120/U160 (120–160 кН) для стандартной трансмиссии.

У210/У300 (210–300 кН) для линий высокого и сверхвысокого напряжения.

Специальные применения, такие как переправы через реки с длинными пролетами или высотные коридоры электропередачи, могут потребовать более высокой механической прочности и более прочных фитингов.

В дополнение к стандартным механическим характеристикам NJREC может поставлять изоляторы по индивидуальному заказу с повышенной вибростойкостью, амортизацией и усталостной прочностью. Каждое устройство проходит механические испытания, чтобы убедиться, что оно соответствует как спецификациям клиента, так и требованиям реальной эксплуатации.



Как условия окружающей среды влияют на производительность?

Воздействие окружающей среды может существенно повлиять на производительность и долговечность стеклянных изоляторов. В частности, загрязнение окружающей среды, туман, соляные брызги и экстремальные температуры могут снизить прочность изоляции и увеличить риск пробоя.

Для загрязненных или морских территорий NJREC предлагает стеклянные изоляторы с защитой от загрязнения, такие как U120BP или U210BP. Эти устройства оснащены:

Увеличенные пути утечки.

Гидрофильные стеклянные поверхности, устойчивые к накоплению загрязнений.

Специализированные профили навесов для облегчения самоочистки ветром или дождем.

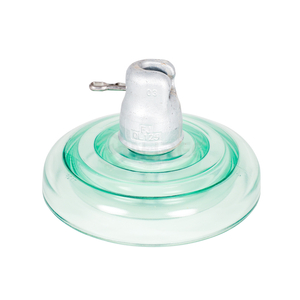

В холодном климате или в туманных зонах конденсат и обледенение могут привести к перекрытию или повреждению конструкции. NJREC решает эти проблемы с помощью изоляторов, препятствующих запотеванию, и версий с покрытием RTV, которые сохраняют гидрофобность и электрическую изоляцию во влажных или ледяных условиях.

Циклическое изменение температуры также вызывает беспокойство. Стандартные полимеры могут растрескиваться или стареть под воздействием высоких температур или ультрафиолетового излучения, но изоляторы из закаленного стекла сохраняют свою прочность и диэлектрические свойства даже в пустынях, тундре или горных регионах.

Независимо от того, проходит ли ваша линия электропередачи через промышленную зону или заснеженную долину, NJREC предлагает модели стеклянных изоляторов, разработанные для работы в самых сложных условиях.



Почему подвеска, штырь или опорные изоляторы?

Для разных участков передающей или распределительной сети могут потребоваться разные конфигурации изолятора. Вот как можно сделать выбор между типами подвески, штифта и стойки:

Подвесные изоляторы : наиболее распространенный тип для линий электропередачи выше 35 кВ. Они используются в струнах для подвешивания проводников к опорам. Такие модели, как U70CN, U120 или U210, обладают высокой гибкостью и прочностью.

Изоляторы штыревого типа : обычно используются в распределительных линиях низкого напряжения (ниже 33 кВ). Они крепятся непосредственно к траверсам и поддерживают проводник цельной деталью.

Изоляторы опор : используются для подстанций или компактных башен, где необходимы вертикальная опора и жесткость. Они предназначены для выдерживания механического сжатия и часто изготавливаются с более высокими требованиями к прочности.

NJREC предлагает полный выбор типов изоляторов для каждого сценария применения, что позволяет коммунальным предприятиям создавать целостную систему, используя конструкции, наиболее подходящие для каждого сегмента сети.



Какую сертификацию и тестирование мне следует проверить?

При выборе любого электрического компонента, особенно для высоковольтных приложений, соответствие признанным стандартам испытаний не подлежит обсуждению. Стеклянные изоляторы NJREC сертифицированы на соответствие международным нормам или превосходят их, включая:

IEC 60383, IEC 61211 и IEC 60433 по механическим и электрическим характеристикам.

ANSI C29.1, C29.2 и другие для приложений в Северной Америке.

Каждая партия изоляторов проходит строгие испытания на нашем предприятии, в том числе:

Механические испытания на растяжение.

Испытания на стойкость к сухой и влажной промышленной частоте.

Импульсное напряжение и моделирование молний.

Оценка радиопомех и коронного разряда.

Каждый изолятор отслеживается и сопровождается полным отчетом об испытаниях и сертификатом качества, что обеспечивает высочайший уровень ответственности и производительности вашего проекта передачи.



Заключение

Выбор правильного Стеклянный изолятор  для вашей линии электропередачи необходим для безопасной и надежной подачи электроэнергии. От совместимости по напряжению и механической прочности до защиты окружающей среды и соответствия нормативным требованиям — обширная линейка продуктов NJREC предлагает надежные решения для любых условий и спецификаций. Нашим подвесным стеклянным изоляторам, моделям с защитой от загрязнения и специализированным конструкциям доверяют коммунальные предприятия по всему миру, поскольку они отвечают растущим требованиям высоковольтной инфраструктуры.

Если вы планируете или модернизируете линию электропередачи и нуждаетесь в экспертной поддержке для выбора наилучшего типа изолятора, свяжитесь с NJREC сегодня для получения технической консультации и рекомендаций по продуктам, адаптированных к вашему проекту.
