Selecionando o certo isolador de vidro  é uma etapa fundamental no projeto ou atualização de uma linha de transmissão de alta tensão. Um isolador bem escolhido garante o fornecimento confiável de energia, minimiza interrupções e prolonga a vida útil da infraestrutura em ambientes desafiadores. No entanto, a seleção de isoladores envolve muito mais do que simplesmente combinar níveis de tensão – fatores como tensão mecânica, exposição ambiental, tipo de isolamento e padrões de certificação desempenham papéis críticos.

Na Nanjing Rainbow Electric Co., Ltd. (NJREC), fornecemos uma linha completa de isoladores de vidro de suspensão padrão e personalizados e outros modelos para atender às necessidades técnicas de projetos de transmissão em todo o mundo. Quer você esteja construindo em zonas costeiras, regiões montanhosas ou em corredores industriais, a NJREC oferece soluções de alto desempenho projetadas para atender aos padrões internacionais e às realidades das condições de campo.



Quais fatores impulsionam a seleção do isolador?

Ao especificar um isolador de vidro para uma linha de transmissão, diversas variáveis ​​devem ser avaliadas para garantir compatibilidade, segurança e confiabilidade a longo prazo:

Nível de tensão : Determina os requisitos de isolamento e o número de discos por string.

Tensão mecânica : Influencia a capacidade de carga necessária e a resistência à vibração.

Condições ambientais : Inclui níveis de poluição, umidade, salinidade e flutuações de temperatura.

Conformidade com os padrões : Garante que o produto atenda às normas IEC ou ANSI de segurança e desempenho.

Cada um desses fatores pode afetar o tipo de isolador de vidro necessário, bem como o modelo específico mais adequado para a aplicação. Por exemplo, uma linha de 220 kV que atravessa uma área industrial costeira exigirá uma configuração de isolador diferente de uma linha de 66 kV que atravessa terras agrícolas secas.

A NJREC apoia planejadores de projetos, engenheiros e operadores de serviços públicos, oferecendo orientação especializada e um catálogo completo de produtos com tipos de isoladores padrão e especializados, garantindo o melhor ajuste para cada projeto.



Como o nível de tensão afeta a escolha do projeto?

A tensão é um dos parâmetros mais importantes na escolha de um isolador de suspensão de vidro. Quanto maior a tensão da linha, maior será o isolamento necessário entre o condutor energizado e a estrutura da torre aterrada.

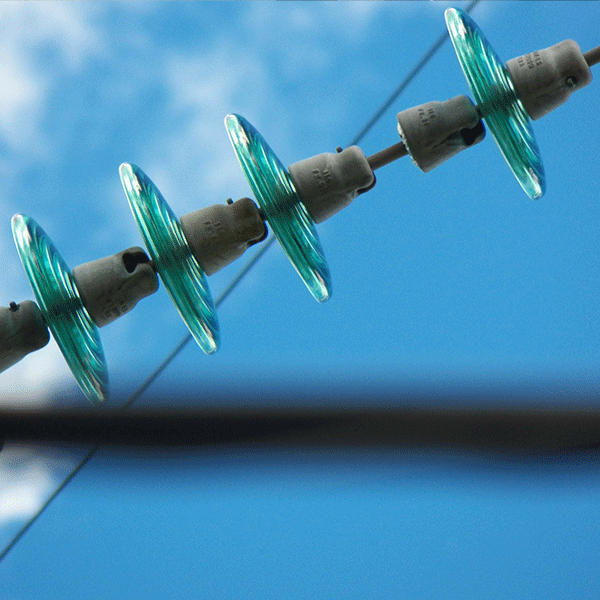

Normalmente, os isoladores de vidro são usados ​​em formações de cordas, onde múltiplas unidades de disco são montadas para fornecer isolamento adequado. Por exemplo:

Linhas de 10 kV–35 kV podem usar de 1 a 2 discos padrão como U40 ou U70.

Linhas de 110 kV–220 kV geralmente requerem de 4 a 8 discos, como U120 ou U160.

As linhas UHV de 500 kV a 1000 kV podem envolver de 15 a 30 discos, como os modelos da série U210 ou U300.

Cada disco adiciona aproximadamente 11–15 kV de tensão de descarga, dependendo das condições ambientais e da distância de fuga. A cadeia de isoladores não deve apenas corresponder à tensão do sistema, mas também excedê-la com uma margem de segurança para evitar quebras durante eventos de sobretensão ou condições climáticas adversas.

A NJREC fornece uma ampla gama de isoladores de vidro de suspensão adaptados para várias classes de tensão, e cada unidade é projetada com a distância de fuga, distância de arco e resistência de isolamento necessárias para o nível de tensão pretendido.



Que resistência mecânica é necessária?

A capacidade de carga mecânica é outro fator crítico na seleção do isolador de vidro. As linhas de alta tensão, especialmente aquelas que abrangem longas distâncias ou expostas a ventos fortes, exercem uma tensão mecânica significativa em cada isolador. Além disso, forças dinâmicas como vibração, galope e formação de gelo podem causar fadiga ao longo do tempo.

Os isoladores NJREC estão disponíveis em classificações de carga de 40 kN a 550 kN, sendo os modelos mais comumente usados:

U70 (70 kN) para linhas de distribuição.

U120/U160 (120–160 kN) para transmissão padrão.

U210/U300 (210–300 kN) para linhas de alta tensão e MAT.

Aplicações especiais, como travessias de rios de grande extensão ou corredores de transmissão de alta altitude, podem exigir maior resistência mecânica e acessórios mais robustos.

Além das classificações mecânicas padrão, a NJREC pode fornecer isoladores personalizados com maior resistência à vibração, absorção de choque e durabilidade à fadiga. Cada unidade é testada mecanicamente para garantir que atenda às especificações do cliente e às demandas da operação no mundo real.



Como as condições ambientais afetam o desempenho?

A exposição ambiental pode afetar significativamente o desempenho e a longevidade dos isoladores de vidro. Em particular, a poluição, o nevoeiro, a névoa salina e as temperaturas extremas podem reduzir a resistência do isolamento e aumentar o risco de descargas atmosféricas.

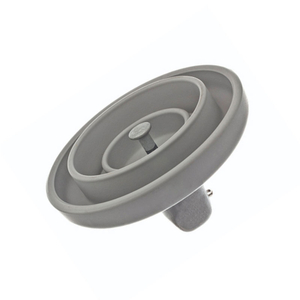

Para áreas poluídas ou marinhas, a NJREC oferece isoladores de vidro antipoluição como U120BP ou U210BP. Estas unidades apresentam:

Distâncias de fuga estendidas.

Superfícies de vidro hidrofílicas que resistem ao acúmulo de contaminação.

Perfis de galpão especializados para facilitar a autolimpeza com vento ou chuva.

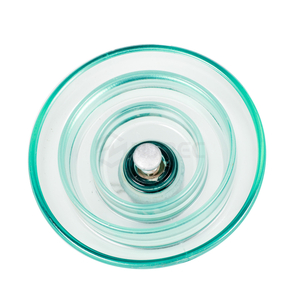

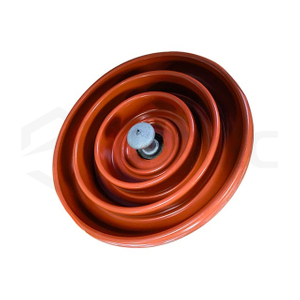

Em climas frios ou zonas de neblina, a condensação e a formação de gelo podem causar flashover ou danos estruturais. O NJREC aborda esses problemas com isoladores antiembaçantes e versões revestidas com RTV que mantêm a hidrofobicidade e o isolamento elétrico sob condições úmidas ou geladas.

A ciclagem de temperatura também é uma preocupação. Os polímeros padrão podem rachar ou envelhecer sob calor extremo ou exposição aos raios UV, mas os isoladores de vidro temperado mantêm sua resistência e propriedades dielétricas mesmo em desertos, tundras ou regiões montanhosas.

Quer sua linha de transmissão passe por uma zona industrial ou por um vale propenso a neve, a NJREC possui modelos de isoladores de vidro projetados para lidar com os ambientes mais exigentes.



Por que Suspensão vs Pino vs Post Isoladores?

Diferentes seções de uma rede de transmissão ou distribuição podem exigir diferentes configurações de isoladores. Veja como decidir entre os tipos de suspensão, pino e poste:

Isoladores de suspensão : O tipo mais comum para linhas de transmissão acima de 35 kV. Eles são usados ​​em cordas para suspender condutores em torres. Modelos como U70CN, U120 ou U210 oferecem alta flexibilidade e resistência.

Isoladores tipo pino : Normalmente usados ​​em linhas de distribuição de baixa tensão (abaixo de 33 kV). São montados diretamente nas cruzetas e sustentam o condutor em uma única peça.

Postes isoladores : Usados ​​para subestações ou projetos de torres compactas onde suporte vertical e rigidez são necessários. Eles são projetados para lidar com compressão mecânica e geralmente são fabricados com requisitos de resistência mais elevados.

O NJREC oferece uma seleção completa de tipos de isoladores para cada cenário de aplicação, permitindo que as concessionárias criem um sistema coeso usando os projetos mais adequados para cada segmento da rede.



Que certificação e testes devo verificar?

Ao escolher qualquer componente elétrico – especialmente para aplicações de alta tensão – a conformidade com padrões de teste reconhecidos não é negociável. Os isoladores de vidro NJREC são certificados para atender ou exceder as normas internacionais, incluindo:

IEC 60383, IEC 61211 e IEC 60433 para desempenho mecânico e elétrico.

ANSI C29.1, C29.2 e outros para aplicações na América do Norte.

Cada lote de isoladores passa por testes rigorosos em nossas instalações, incluindo:

Ensaios de tração mecânica.

Testes de resistência à frequência de energia seca e úmida.

Simulação de tensão de impulso e relâmpagos.

Avaliações de interferência de rádio e descarga corona.

Cada isolador é rastreável e apoiado por um relatório de teste completo e certificado de qualidade, garantindo o mais alto nível de responsabilidade e desempenho para seu projeto de transmissão.



Conclusão

Selecionando o certo isolador de vidro  para sua linha de transmissão é essencial para o fornecimento de energia seguro e confiável. Desde compatibilidade de tensão e resistência mecânica até proteção ambiental e conformidade regulatória, a linha abrangente de produtos da NJREC oferece soluções confiáveis ​​para todas as condições e especificações. Nossos isoladores de vidro suspensos, modelos antipoluição e projetos especializados contam com a confiança de concessionárias de todo o mundo para atender às crescentes demandas de infraestrutura de alta tensão.

Se você estiver planejando ou atualizando uma linha de energia e precisar de suporte especializado para especificar o melhor tipo de isolador, entre em contato com a NJREC hoje mesmo para obter consultoria técnica e recomendações de produtos adaptados ao seu projeto.
