| Visão geral do produto
Os isoladores de vidro são componentes cruciais nos sistemas de transmissão de energia e subestações, desempenhando um papel vital na garantia do isolamento elétrico e do suporte mecânico. Caracterizados pela sua estrutura em forma de disco, estes isoladores são normalmente feitos de material de vidro e apresentam uma tonalidade verde transparente.
Vários discos são conectados em série para formar cadeias isolantes, que podem ser aplicadas em torres de transmissão de alta tensão para suporte e fixação de linhas de transmissão, bem como em equipamentos elétricos internos.
| Parâmetros do produto
| Tipo |
Espaçamento (mm) |
Diâmetro (mm) |
Distância de fuga (mm) |
do acoplamento (kN) |
Carga de falha mecânica |
| U40B |
110 |
175 |
190 |
11 |
40 |
| U70BS |
127 |
255 |
320 |
16 |
70 |
| U70BL |
146 |
255 |
320 |
16 |
70 |
| U100BS |
127 |
255 |
320 |
16 |
100 |
| U100BL |
146 |
255 |
320 |
16 |
100 |
| U120B |
146 |
255 |
320 |
16 |
120 |
| U120BS |
127 |
255 |
320 |
16 |
120 |
| U160BL |
170 |
280 |
400 |
20 |
160 |
| U160BS |
146 |
280 |
400 |
20 |
160 |
| U210B |
170 |
280 |
400 |
20 |
210 |
| U240B |
170 |
280 |
400 |
24 |
240 |
| U300B |
195 |
330 |
490 |
24 |
300 |
| U400B |
205 |
360 |
550 |
28 |
420 |
| U550B |
240 |
380 |
620 |
32 |
550 |
| U70BLP |
146 |
280 |
450 |
16 |
70 |
| U100BLP |
146 |
280 |
450 |
16 |
100 |
| U120BP |
146 |
280 |
450 |
16 |
120 |
| U160BLP |
170 |
320 |
550 |
20 |
160 |
| U160BMP |
155 |
320 |
550 |
20 |
160 |
| U160BSP |
146 |
320 |
550 |
20 |
160 |
| U210BP |
170 |
320 |
550 |
20 |
210 |
| U240BP |
170 |
320 |
550 |
24 |
240 |
| U300BP |
195 |
380 |
690 |
24 |
300 |
| U420BP |
205 |
380 |
620 |
28 |
420 |
| U550BP |
240 |
390 |
710 |
32 |
550 |
| Aplicação e Manutenção
Aplicativo

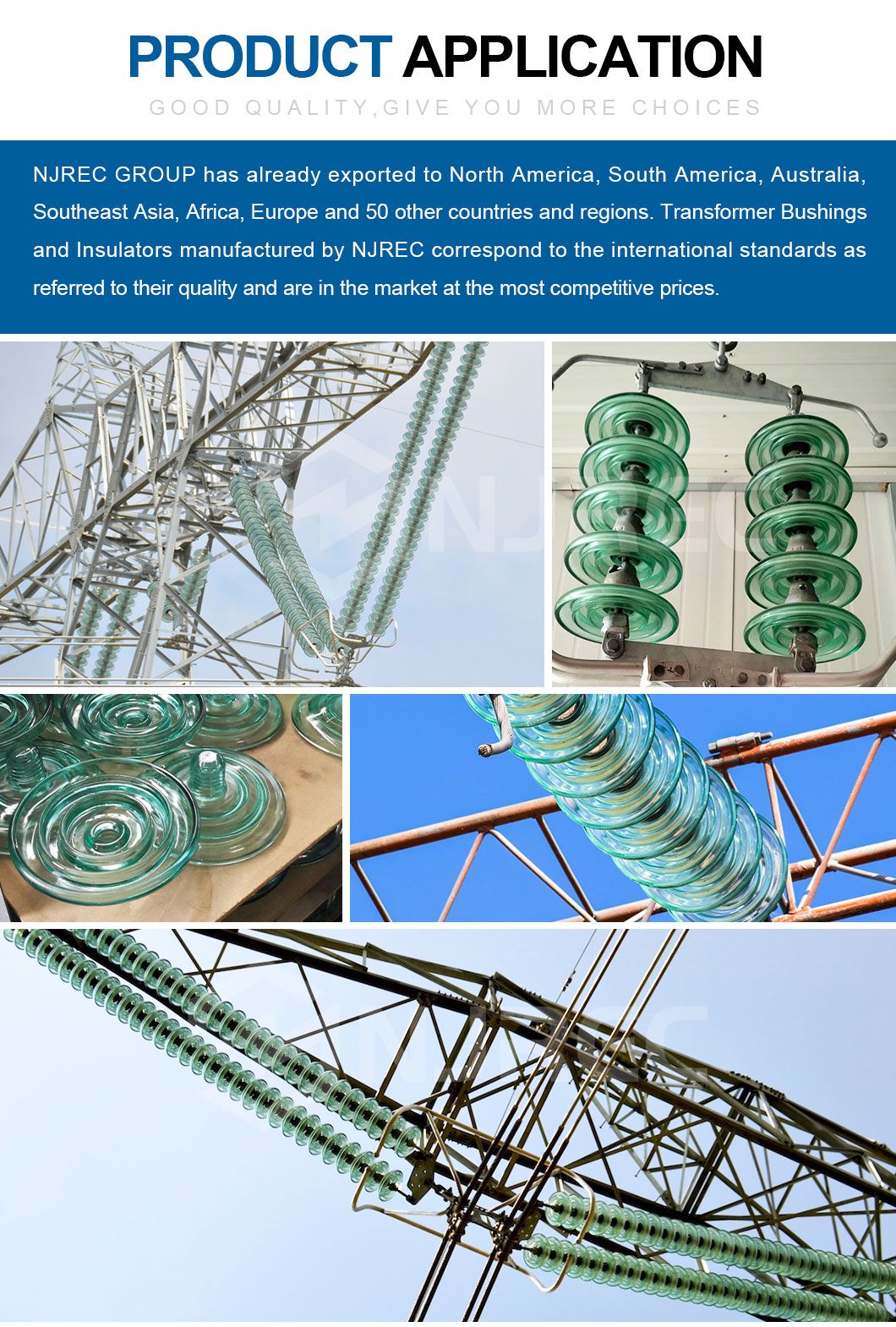

Isoladores de vidro são amplamente utilizados em torres de transmissão de alta tensão para suportar e fixar linhas de transmissão, fornecendo tanto isolamento elétrico quanto fixação mecânica. Eles também são aplicáveis em configurações de equipamentos elétricos internos.
Em cenários especiais, como linhas de transmissão de ultra-alta tensão, sua capacidade de suportar alta tensão e estresse mecânico pode ser totalmente utilizada.
Manutenção
São necessárias inspeções regulares por parte dos trabalhadores da energia elétrica. Isto inclui a verificação de sinais de danos, como rachaduras ou integridade mecânica reduzida.
No caso de auto-explosão de isoladores de vidro, uma característica única onde a resistência residual ainda pode suportar o condutor temporariamente, a substituição oportuna é necessária para garantir a operação estável a longo prazo do sistema de energia.
Em comparação com alguns produtos concorrentes, o ciclo de manutenção e a dificuldade podem variar. Devido ao recurso de auto-explosão, os danos aos isoladores de vidro são mais facilmente detectáveis, o que pode simplificar até certo ponto o processo de manutenção.
| Comparação de produtos competitivos
Os isoladores competitivos no mercado também visam aplicações em sistemas de energia. Produtos similares podem diferir em material, design e desempenho sob condições operacionais específicas.
Variações de materiais
Alguns produtos concorrentes utilizam materiais cerâmicos em vez de vidro. Os isoladores cerâmicos têm boa estabilidade química, mas podem ser mais pesados e mais frágeis em comparação com os isoladores de vidro.
Os isoladores de vidro oferecem vantagens como maior resistência mecânica. Mesmo quando ocorre auto-explosão, a resistência residual ainda pode suportar o condutor, ajudando a evitar quebras e quedas da linha de transmissão.
Diferenças de design
Os produtos dos concorrentes podem ter diferentes formatos de disco ou configurações de cordas. Por exemplo, alguns podem usar projetos de contorno mais complexos para otimizar a distribuição do campo elétrico, enquanto a estrutura simples e eficiente em série de discos de isoladores de vidro tem se mostrado eficaz em operações de longo prazo.
Em termos de projeto mecânico, alguns isoladores concorrentes podem ter cargas de falha mecânica mais baixas, o que restringe sua aplicação em cenários de transmissão de energia de alta carga.
Desempenho em cenários específicos
Em condições climáticas extremas, como poluição intensa ou vento forte, diferentes isoladores apresentam desempenho distinto. Alguns produtos concorrentes podem exigir manutenção mais frequente em ambientes poluídos devido ao menor projeto de distância de fuga ou propriedades do material.
Os isoladores de vidro com uma distância de fuga apropriada podem manter um bom desempenho de isolamento com relativamente menos manutenção.
| Principais recursos
Proteção do revestimento RTV: A superfície revestida com RTV ajuda a melhorar a resistência à poluição e suporta um desempenho de isolamento estável em ambientes externos agressivos.
Alta resistência mecânica: O modelo U210BP oferece uma carga de falha mecânica de 210kN, tornando-o adequado para aplicações em linhas de transmissão aéreas de alta carga.
Longa distância de fuga: A distância de fuga de 550 mm ajuda a reduzir o risco de descargas atmosféricas em ambientes poluídos, úmidos ou com névoa salina.
Núcleo de vidro temperado: O corpo do isolador de vidro fornece isolamento confiável, estabilidade mecânica e inspeção visual conveniente durante a manutenção.
Conexão esfera e soquete: O design do acoplamento suporta instalação segura e fácil montagem em cadeias de isoladores de suspensão.
Durabilidade ao ar livre: Adequado para exposição prolongada à chuva, vento, luz solar, poeira, mudanças de temperatura e poluição industrial.
| Por que escolher isoladores de vidro revestidos RTV?
Em áreas com forte poluição, névoa salina, poeira ou alta umidade, as superfícies isolantes convencionais podem acumular contaminantes ao longo do tempo, aumentando o risco de corrente de fuga e flashover. Os isoladores de vidro revestidos com RTV são projetados para fornecer proteção aprimorada à superfície, tornando-os adequados para condições operacionais difíceis, onde um isolamento confiável é essencial.
Em comparação com os isoladores de vidro comuns, os isoladores de vidro revestidos com RTV oferecem melhor adaptabilidade em áreas costeiras, zonas industriais químicas, áreas de mineração, regiões desérticas e outros ambientes onde a poluição ou a umidade podem afetar a segurança das linhas de energia. O revestimento ajuda a reduzir o impacto da contaminação da superfície e suporta a operação estável do sistema de energia.
| Guia de seleção
Ao selecionar isoladores de vidro revestidos com RTV, os clientes devem considerar o nível de tensão, carga de falha mecânica, distância de fuga, tamanho do acoplamento, nível de poluição, ambiente de instalação e requisitos de projeto de linha. Para projetos de linhas de energia em áreas fortemente poluídas ou costeiras, os modelos revestidos com RTV são frequentemente preferidos porque fornecem proteção adicional à superfície em comparação com os isoladores de vidro comuns.
Para o modelo U210BP, a carga de falha mecânica de 210 kN o torna adequado para sistemas de linhas de transmissão onde é necessário um desempenho mecânico mais forte. Se o projeto estiver localizado em uma zona de alta poluição, também é importante confirmar a distância de fuga e os requisitos de revestimento antes da seleção final do modelo.
| Controle e testes de qualidade
A NJREC se concentra na qualidade do produto, consistência dimensional, resistência mecânica, desempenho do revestimento e confiabilidade do isolamento elétrico. Cada isolador de vidro revestido RTV é fabricado para uso em projetos de transmissão e distribuição de energia onde a segurança e a estabilidade a longo prazo são essenciais.
De acordo com os requisitos do cliente ou do projeto, a inspeção pode incluir verificação de aparência, verificação dimensional, testes de desempenho mecânico, testes de desempenho elétrico e inspeção de superfície de revestimento. Relatórios de testes e documentos técnicos relacionados podem ser fornecidos quando necessário.
| Notas de instalação e manutenção
Verifique o corpo de vidro, a superfície revestida com RTV e os acessórios de metal antes da instalação.
Confirme se o tamanho do acoplamento e os acessórios correspondem aos desenhos do projeto e às ferragens da linha.
Evite riscar ou danificar o revestimento RTV durante o transporte, manuseio e instalação.
Instale a cadeia de isoladores de acordo com os requisitos de construção da linha de energia e os padrões de engenharia.
Realize inspeções regulares após tempestades, raios, ventos fortes ou eventos de poluição intensa.
Substitua as unidades isoladoras danificadas a tempo de garantir uma operação segura e estável da linha de transmissão.
Para ambientes poluídos, verifique as condições do revestimento e a contaminação da superfície durante a manutenção de rotina.
| Por que escolher o isolador de vidro revestido NJREC U210BP RTV?
A NJREC fornece isoladores de vidro, isoladores de vidro revestidos com RTV, buchas de transformadores e produtos de isolamento relacionados para aplicações em linhas de transmissão e subestações. O isolador de vidro revestido RTV U210BP é adequado para clientes que precisam de forte desempenho mecânico, maior resistência à poluição e isolamento confiável para projetos exigentes de linhas de energia.
Com experiência em transmissão de energia, isolamento de subestações e produtos de buchas de transformadores, a NJREC pode apoiar os clientes na seleção de produtos, comunicação técnica, soluções de embalagem e documentação de projetos de acordo com diferentes requisitos de mercado e engenharia.
