Правільны выбар шкляны ізалятар  з'яўляецца фундаментальным крокам у праектаванні або мадэрнізацыі высакавольтнай лініі перадачы. Добра падабраны ізалятар забяспечвае надзейную дастаўку электраэнергіі, мінімізуе адключэнні і падаўжае тэрмін службы інфраструктуры ў складаных умовах. Аднак выбар ізалятара ўключае ў сябе значна больш, чым проста супастаўленне ўзроўняў напружання — такія фактары, як механічнае напружанне, уздзеянне навакольнага асяроддзя, тып ізаляцыі і стандарты сертыфікацыі, гуляюць вырашальную ролю.

У Nanjing Rainbow Electric Co., Ltd. (NJREC) мы прапануем поўны асартымент стандартных і індывідуальных падвесных шкляных ізалятараў і іншых мадэляў для задавальнення тэхнічных патрэб праектаў перадачы па ўсім свеце. Незалежна ад таго, будуеце вы ў прыбярэжных зонах, горных раёнах або прамысловых калідорах, NJREC прапануе высокапрадукцыйныя рашэнні, распрацаваныя ў адпаведнасці з міжнароднымі стандартамі і рэаліямі палявых умоў.



Якія фактары вызначаюць выбар ізалятара?

Пры выбары шклянога ізалятара для лініі перадачы неабходна ацаніць некалькі зменных, каб забяспечыць сумяшчальнасць, бяспеку і доўгатэрміновую надзейнасць:

Узровень напружання : вызначае патрабаванні да ізаляцыі і колькасць дыскаў на радок.

Механічнае напружанне : Уплывае на неабходную апорную здольнасць і ўстойлівасць да вібрацыі.

Умовы навакольнага асяроддзя : уключае ўзровень забруджвання, вільготнасць, салёнасць і ваганні тэмпературы.

Адпаведнасць стандартам : гарантуе, што прадукт адпавядае нормам IEC або ANSI па бяспецы і прадукцыйнасці.

Кожны з гэтых фактараў можа паўплываць на тып неабходнага шклянога ізалятара, а таксама на канкрэтную мадэль, якая лепш за ўсё падыходзіць для прымянення. Напрыклад, для лініі 220 кВ, якая праходзіць праз прыбярэжную прамысловую зону, спатрэбіцца іншая канфігурацыя ізалятара, чым для лініі 66 кВ, якая перасякае сухія сельгасугоддзі.

NJREC падтрымлівае планіроўшчыкаў праектаў, інжынераў і аператараў камунальных службаў, прапаноўваючы экспертныя рэкамендацыі і поўны каталог прадукцыі са стандартнымі і спецыялізаванымі тыпамі ізалятараў, забяспечваючы найлепшае прыстасаванне для кожнага праекта.



Як узровень напружання ўплывае на выбар дызайну?

Напружанне - адзін з найважнейшых параметраў пры выбары падвеснага стеклоизолятора. Чым вышэй напружанне ў лініі, тым больш неабходная ізаляцыя паміж правадніком пад напругай і заземленай канструкцыяй вежы.

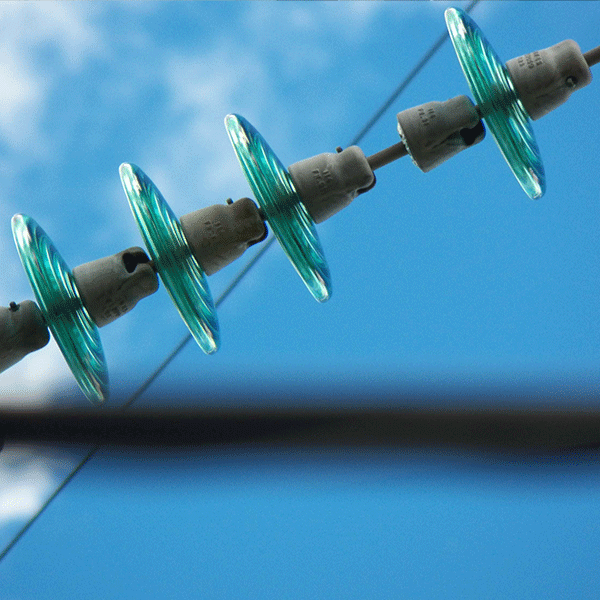

Як правіла, шкляныя ізалятары выкарыстоўваюцца ў струнных фармацыях, дзе некалькі дыскаў збіраюцца для забеспячэння належнай ізаляцыі. Напрыклад:

У лініях 10–35 кВ могуць выкарыстоўвацца ад 1 да 2 стандартных дыскаў, такіх як U40 або U70.

Для ліній 110–220 кВ звычайна патрабуецца ад 4 да 8 дыскаў, такіх як U120 або U160.

Лініі 500 кВ–1000 кВ могуць уключаць ад 15 да 30 дыскаў, як мадэлі серыі U210 або U300.

Кожны дыск дадае прыкладна 11–15 кВ напружання ўспышкі ў залежнасці ад умоў навакольнага асяроддзя і шляху ўцечкі. Ізалятар павінен не толькі адпавядаць напружэнню сістэмы, але і перавышаць яго з запасам трываласці, каб прадухіліць паломку падчас перанапружання або неспрыяльнага надвор'я.

NJREC прадастаўляе шырокі асартымент падвесных шкляных ізалятараў, прызначаных для розных класаў напружання, і кожны блок распрацаваны з улікам неабходнай шляху ўцечкі, адлегласці дугі і трываласці ізаляцыі для меркаванага ўзроўню напружання.



Якая механічная трываласць патрабуецца?

Механічная апорная здольнасць з'яўляецца яшчэ адным важным фактарам пры выбары шклянога ізалятара. Лініі высокага напружання, асабліва тыя, якія ахопліваюць вялікія адлегласці або падвяргаюцца моцнаму ветру, аказваюць значную механічную нагрузку на кожны ізалятар. Акрамя таго, дынамічныя сілы, такія як вібрацыя, скачок і абледзяненне, з часам могуць выклікаць стомленасць.

Ізалятары NJREC даступныя з нагрузкамі ад 40 кН да 550 кН, прычым найбольш часта выкарыстоўваюцца мадэлі:

U70 (70 кН) для размеркавальных ліній.

U120/U160 (120–160 кН) для стандартнай трансмісіі.

U210/U300 (210–300 кН) для ліній высокага напружання і высокага напружання.

Спецыяльныя прымянення, такія як перакрыжаванні рэк з вялікім пралётам або вышынныя калідоры перадачы, могуць патрабаваць больш высокай механічнай трываласці і больш трывалай арматуры.

У дадатак да стандартных механічных паказчыкаў, NJREC можа паставіць спецыяльныя ізалятары з падвышанай устойлівасцю да вібрацыі, паглынаннем удараў і трываласцю да стомленасці. Кожны блок праходзіць механічныя выпрабаванні, каб пераканацца, што ён адпавядае як спецыфікацыям кліента, так і патрабаванням рэальнай працы.



Як умовы навакольнага асяроддзя ўплываюць на прадукцыйнасць?

Ўздзеянне навакольнага асяроддзя можа істотна паўплываць на прадукцыйнасць і даўгавечнасць шкляных ізалятараў. У прыватнасці, забруджванне, туман, саляныя пырскі і экстрэмальныя тэмпературы могуць знізіць трываласць ізаляцыі і павялічыць рызыку ўспышкі.

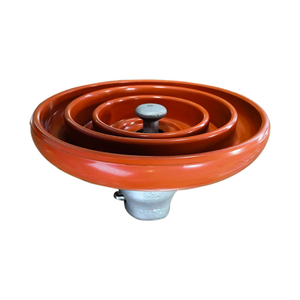

Для забруджаных або марскіх раёнаў NJREC прапануе шкляныя ізалятары супраць забруджвання, такія як U120BP або U210BP. Гэтыя прылады маюць:

Павялічаныя шляхі ўцечкі.

Гідрафільныя шкляныя паверхні, якія супрацьстаяць назапашванню забруджванняў.

Спецыялізаваныя профілі навесаў для палягчэння самаачышчэння ветрам або дажджом.

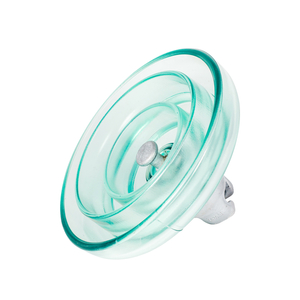

У халодным клімаце або туманных зонах кандэнсацыя і абледзяненне могуць прывесці да ўспышкі або пашкоджання структуры. NJREC вырашае гэтыя праблемы з дапамогай ізалятараў супраць запацявання і версій з пакрыццём RTV, якія захоўваюць гідрафобнасць і электраізаляцыю ў вільготных або ледзяных умовах.

Змена тэмпературы таксама выклікае занепакоенасць. Стандартныя палімеры могуць трэскацца або старэць пад уздзеяннем моцнай тэмпературы або ультрафіялету, але ізалятары з загартаванага шкла захоўваюць сваю трываласць і дыэлектрычныя ўласцівасці нават у пустынях, тундры або горных раёнах.

Незалежна ад таго, праходзіць ваша лінія электраперадачы праз прамысловую зону або заснежаную даліну, у NJREC ёсць шкляныя ізаляцыйныя мадэлі, распрацаваныя для працы ў самых складаных умовах.



Чаму падвеска супраць шпількі супраць ізалятараў стоек?

Для розных участкаў сеткі перадачы або размеркавання могуць спатрэбіцца розныя канфігурацыі ізалятара. Вось як выбраць тып падвескі, шпількі і слупка:

Падвесныя ізалятары : найбольш распаўсюджаны тып для ліній электраперадачы напругай вышэй за 35 кВ. Яны выкарыстоўваюцца ў струнах для падвешвання праваднікоў да вышак. Такія мадэлі, як U70CN, U120 або U210, забяспечваюць высокую гнуткасць і трываласць.

Штыфтавыя ізалятары : звычайна выкарыстоўваюцца на размеркавальных лініях нізкага напружання (ніжэй за 33 кВ). Яны непасрэдна ўсталёўваюцца на папярочныя рычагі і падтрымліваюць правадыр адной часткай.

Слупковыя ізалятары : выкарыстоўваюцца для падстанцый або кампактных вежавых канструкцый, дзе патрэбна вертыкальная апора і цвёрдасць. Яны распрацаваны для механічнага сціску і часта вырабляюцца з больш высокімі патрабаваннямі да трываласці.

NJREC прапануе поўны выбар тыпаў ізалятараў для кожнага сцэнарыя прымянення, што дазваляе камунальным службам ствараць згуртаваную сістэму з выкарыстаннем найбольш прыдатных канструкцый для кожнага сегмента сеткі.



Якую сертыфікацыю і выпрабаванні я павінен праверыць?

Пры выбары любога электрычнага кампанента — асабліва для прымянення высокага напружання — адпаведнасць прызнаным стандартам тэсціравання не падлягае абмеркаванню. Шкляныя ізалятары NJREC сертыфікаваны на адпаведнасць міжнародным нормам або перавышаюць іх, уключаючы:

IEC 60383, IEC 61211 і IEC 60433 для механічных і электрычных характарыстык.

ANSI C29.1, C29.2 і іншыя для прымянення ў Паўночнай Амерыцы.

Кожная партыя ізалятараў праходзіць строгія выпрабаванні на нашым прадпрыемстве, у тым ліку:

Выпрабаванне на механічнае расцяжэнне.

Сухія і мокрыя выпрабаванні на ўстойлівасць да частаты.

Мадэляванне імпульснага напружання і маланкі.

Ацэнка радыёперашкод і кароннага разраду.

Кожны ізалятар прасочваецца і падтрымліваецца поўным пратаколам выпрабаванняў і сертыфікатам якасці, што забяспечвае найвышэйшы ўзровень падсправаздачнасці і прадукцыйнасці вашага праекта перадачы.



Заключэнне

Правільны выбар Шкляны ізалятар  для вашай лініі перадачы неабходны для бяспечнай і надзейнай падачы электраэнергіі. Ад сумяшчальнасці па напрузе і механічнай трываласці да аховы навакольнага асяроддзя і адпаведнасці нарматыўным патрабаванням, поўная лінейка прадуктаў NJREC прапануе надзейныя рашэнні для любых умоў і спецыфікацый. Нашы падвесныя шкляныя ізалятары, мадэлі супраць забруджвання і спецыялізаваныя канструкцыі карыстаюцца даверам камунальных службаў па ўсім свеце ў адпаведнасці з растучымі патрабаваннямі высакавольтнай інфраструктуры.

Калі вы плануеце або мадэрнізуеце лінію электраперадач і вам патрэбна дапамога эксперта, каб вызначыць лепшы тып ізалятара, звярніцеся сёння ў NJREC для тэхнічнай кансультацыі і рэкамендацый па прадуктах, адаптаваных да вашага праекта.
