Das Richtige auswählen Glasisolator  ist ein grundlegender Schritt beim Entwurf oder der Modernisierung einer Hochspannungsübertragungsleitung. Ein gut ausgewählter Isolator gewährleistet die zuverlässige Stromversorgung, minimiert Ausfälle und verlängert die Lebensdauer der Infrastruktur in anspruchsvollen Umgebungen. Bei der Auswahl eines Isolators geht es jedoch um viel mehr als nur um die Anpassung der Spannungspegel – Faktoren wie mechanische Spannung, Umgebungseinflüsse, Isolationstyp und Zertifizierungsstandards spielen alle eine entscheidende Rolle.

Bei Nanjing Rainbow Electric Co., Ltd. (NJREC) bieten wir ein umfassendes Sortiment an Standard- und kundenspezifischen Glasaufhängungsisolatoren und anderen Modellen an, um den technischen Anforderungen von Übertragungsprojekten weltweit gerecht zu werden. Ob Sie in Küstengebieten, Bergregionen oder Industriekorridoren bauen, NJREC bietet leistungsstarke Lösungen, die auf internationale Standards und die Realität der Feldbedingungen zugeschnitten sind.



Welche Faktoren bestimmen die Auswahl des Isolators?

Bei der Spezifikation eines Glasisolators für eine Übertragungsleitung müssen mehrere Variablen bewertet werden, um Kompatibilität, Sicherheit und langfristige Zuverlässigkeit sicherzustellen:

Spannungsniveau : Bestimmt die Isolationsanforderungen und die Anzahl der Scheiben pro Strang.

Mechanische Spannung : Beeinflusst die erforderliche Tragfähigkeit und Vibrationsfestigkeit.

Umweltbedingungen : Umfasst Verschmutzungsgrad, Luftfeuchtigkeit, Salzgehalt und Temperaturschwankungen.

Einhaltung von Standards : Stellt sicher, dass das Produkt den IEC- oder ANSI-Normen für Sicherheit und Leistung entspricht.

Jeder dieser Faktoren kann sich auf die Art des benötigten Glasisolators sowie auf das für die Anwendung am besten geeignete Modell auswirken. Beispielsweise erfordert eine 220-kV-Leitung, die durch ein Industriegebiet an der Küste verläuft, eine andere Isolatorkonfiguration als eine 66-kV-Leitung, die trockenes Ackerland durchquert.

NJREC unterstützt Projektplaner, Ingenieure und Versorgungsbetreiber durch fachkundige Beratung und einen vollständigen Produktkatalog mit Standard- und Spezialisolatortypen und stellt so die beste Lösung für jedes Projekt sicher.



Wie wirkt sich der Spannungspegel auf die Designauswahl aus?

Die Spannung ist einer der wichtigsten Parameter bei der Auswahl eines Glasaufhängungsisolators. Je höher die Netzspannung, desto größer ist die erforderliche Isolierung zwischen dem unter Spannung stehenden Leiter und der geerdeten Turmstruktur.

Typischerweise werden Glasisolatoren in Strangformationen verwendet, bei denen mehrere Scheibeneinheiten zusammengebaut werden, um eine ausreichende Isolierung zu gewährleisten. Zum Beispiel:

Für 10-kV-35-kV-Leitungen können 1 bis 2 Standardscheiben wie U40 oder U70 verwendet werden.

110-kV-220-kV-Leitungen erfordern üblicherweise 4 bis 8 Scheiben wie U120 oder U160.

500-kV-1000-kV-UHV-Leitungen können 15 bis 30 Scheiben umfassen, wie bei den Modellen der Serien U210 oder U300.

Jede Scheibe fügt je nach Umgebungsbedingungen und Kriechstrecke eine Überschlagsspannung von ca. 11–15 kV hinzu. Der Isolatorstrang muss nicht nur der Systemspannung entsprechen, sondern diese auch mit einer Sicherheitsspanne überschreiten, um einen Ausfall bei Überspannungsereignissen oder schlechtem Wetter zu verhindern.

NJREC bietet ein breites Sortiment an hängenden Glasisolatoren an, die auf verschiedene Spannungsklassen zugeschnitten sind, und jede Einheit ist mit der erforderlichen Kriechstrecke, Lichtbogenstrecke und Isolationsstärke für den vorgesehenen Spannungspegel ausgelegt.



Welche mechanische Festigkeit ist erforderlich?

Die mechanische Belastbarkeit ist ein weiterer entscheidender Faktor bei der Auswahl von Glasisolatoren. Hochspannungsleitungen, insbesondere solche, die über große Entfernungen verlaufen oder starken Winden ausgesetzt sind, üben auf jeden Isolator eine erhebliche mechanische Spannung aus. Darüber hinaus können dynamische Kräfte wie Vibrationen, Galoppieren und Vereisung der Leitungen mit der Zeit zu Ermüdungserscheinungen führen.

NJREC-Isolatoren sind in Tragfähigkeiten von 40 kN bis 550 kN erhältlich, wobei die am häufigsten verwendeten Modelle sind:

U70 (70 kN) für Leitungen auf Verteilerebene.

U120/U160 (120–160 kN) für Standardgetriebe.

U210/U300 (210–300 kN) für Hochspannungs- und Höchstspannungsleitungen.

Spezielle Anwendungen wie weitgespannte Flussüberquerungen oder hochgelegene Übertragungskorridore erfordern möglicherweise eine höhere mechanische Festigkeit und robustere Armaturen.

Zusätzlich zu den standardmäßigen mechanischen Nennwerten kann NJREC kundenspezifische Isolatoren mit verbesserter Vibrationsfestigkeit, Stoßdämpfung und Ermüdungsbeständigkeit liefern. Jede Einheit wird mechanisch getestet, um sicherzustellen, dass sie sowohl den Kundenspezifikationen als auch den Anforderungen des realen Betriebs entspricht.



Wie wirken sich Umgebungsbedingungen auf die Leistung aus?

Umwelteinflüsse können die Leistung und Langlebigkeit von Glasisolatoren erheblich beeinträchtigen. Insbesondere Verschmutzung, Nebel, Salznebel und extreme Temperaturen können die Isolationsfestigkeit verringern und das Risiko eines Funkenüberschlags erhöhen.

Für verschmutzte oder Meeresgebiete bietet NJREC umweltfreundliche Glasisolatoren wie U120BP oder U210BP an. Diese Einheiten verfügen über:

Erweiterte Kriechstrecken.

Hydrophile Glasoberflächen, die der Ansammlung von Verunreinigungen widerstehen.

Spezielle Schuppenprofile zur Erleichterung der Selbstreinigung bei Wind oder Regen.

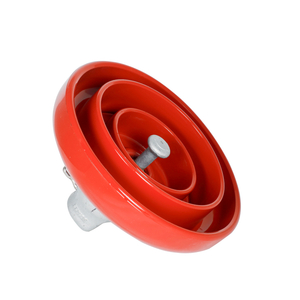

In kalten Klimazonen oder Nebelzonen können Kondensation und Vereisung zu Überschlägen oder strukturellen Schäden führen. NJREC geht diese Probleme mit Antibeschlag-Isolatoren und RTV-beschichteten Versionen an, die die Hydrophobie und elektrische Isolierung unter nassen oder eisigen Bedingungen aufrechterhalten.

Temperaturwechsel sind ebenfalls ein Problem. Standardpolymere können bei extremer Hitze oder UV-Einwirkung reißen oder altern, aber Isolatoren aus gehärtetem Glas behalten ihre Festigkeit und dielektrischen Eigenschaften auch in Wüsten, Tundra oder Bergregionen.

Unabhängig davon, ob Ihre Übertragungsleitung durch ein Industriegebiet oder ein schneereiches Tal verläuft, verfügt NJREC über Glasisolatormodelle, die für die anspruchsvollsten Umgebungen entwickelt wurden.



Warum Aufhängung vs. Stift- vs. Pfostenisolatoren?

Verschiedene Abschnitte eines Übertragungs- oder Verteilungsnetzes erfordern möglicherweise unterschiedliche Isolatorkonfigurationen. So können Sie zwischen Aufhängungs-, Pin- und Pfostentypen entscheiden:

Aufhängungsisolatoren : Der gebräuchlichste Typ für Übertragungsleitungen über 35 kV. Diese werden in Schnüren verwendet, um Leiter an Masten aufzuhängen. Modelle wie U70CN, U120 oder U210 bieten hohe Flexibilität und Festigkeit.

Stiftisolatoren : Wird typischerweise auf Verteilungsleitungen mit niedrigerer Spannung (unter 33 kV) verwendet. Sie werden direkt an Traversen montiert und tragen den Leiter in einem einzigen Stück.

Stützisolatoren : Wird für Umspannwerke oder kompakte Turmkonstruktionen verwendet, bei denen vertikale Unterstützung und Steifigkeit erforderlich sind. Sie sind auf mechanische Kompression ausgelegt und werden häufig mit höheren Festigkeitsanforderungen hergestellt.

NJREC bietet eine vollständige Auswahl an Isolatortypen für jedes Anwendungsszenario und ermöglicht es Versorgungsunternehmen, ein zusammenhängendes System mit den am besten geeigneten Designs für jedes Segment des Netzes zu erstellen.



Welche Zertifizierungen und Tests sollte ich überprüfen?

Bei der Auswahl elektrischer Komponenten – insbesondere für Hochspannungsanwendungen – ist die Einhaltung anerkannter Prüfstandards nicht verhandelbar. NJREC-Glasisolatoren sind zertifiziert, um internationale Normen zu erfüllen oder zu übertreffen, darunter:

IEC 60383, IEC 61211 und IEC 60433 für mechanische und elektrische Leistung.

ANSI C29.1, C29.2 und andere für nordamerikanische Anwendungen.

Jede Charge von Isolatoren wird in unserer Einrichtung strengen Tests unterzogen, darunter:

Mechanische Zugprüfung.

Trocken- und Nass-Frequenzfestigkeitstests.

Stoßspannungs- und Blitzsimulation.

Beurteilung von Funkstörungen und Koronaentladungen.

Jeder Isolator ist rückverfolgbar und wird durch einen vollständigen Prüfbericht und ein Qualitätszertifikat unterstützt, wodurch ein Höchstmaß an Verantwortlichkeit und Leistung für Ihr Übertragungsprojekt gewährleistet wird.



Abschluss

Das Richtige auswählen Der Glasisolator  für Ihre Übertragungsleitung ist für eine sichere und zuverlässige Stromversorgung unerlässlich. Von Spannungskompatibilität und mechanischer Festigkeit bis hin zu Umweltschutz und Einhaltung gesetzlicher Vorschriften bietet die umfassende Produktpalette von NJREC zuverlässige Lösungen für jede Bedingung und Spezifikation. Energieversorger auf der ganzen Welt vertrauen auf unsere hängenden Glasisolatoren, Modelle zum Schutz vor Umweltverschmutzung und spezielle Designs, um den wachsenden Anforderungen der Hochspannungsinfrastruktur gerecht zu werden.

Wenn Sie eine Stromleitung planen oder modernisieren und fachkundige Unterstützung bei der Auswahl des besten Isolatortyps benötigen, wenden Sie sich noch heute an NJREC, um technische Beratung und Produktempfehlungen zu erhalten, die auf Ihr Projekt zugeschnitten sind.
