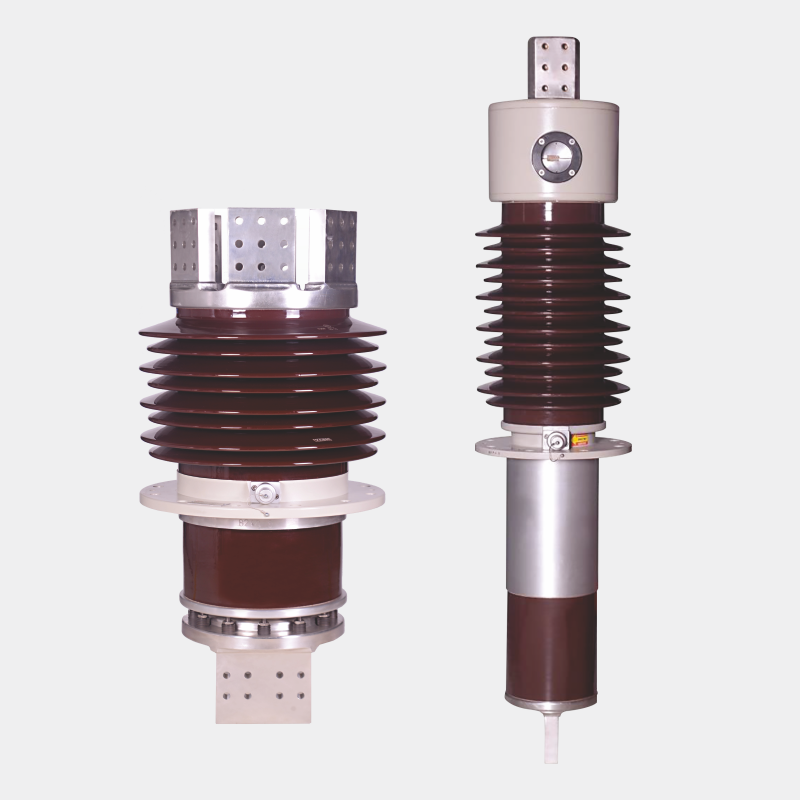

La traversée à courant élevé est principalement utilisée pour les équipements électriques à haute tension qui doivent transporter un courant important, tels que les transformateurs élévateurs de générateur (GSU), les transformateurs de convertisseur HVDC, les transformateurs de four à arc et les connexions de bus à courant élevé dans les appareillages de commutation isolés au gaz. Et son rôle principal est d’isoler et de conduire le courant pour assurer la transmission sûre du courant.
La traversée à courant élevé est principalement utilisée pour les équipements électriques à haute tension qui doivent transporter un courant important, tels que les transformateurs élévateurs de générateur (GSU), les transformateurs de convertisseur HVDC, les transformateurs de four à arc et les connexions de bus à courant élevé dans les appareillages de commutation isolés au gaz. Et son rôle principal est d’isoler et de conduire le courant pour assurer la transmission sûre du courant.
Spécification:
Paramètres techniques clés
Standard
CEI 60137 - 2017
Euh
kV
24
24
24
24
36
36
36
36
52
52
52
52
Courant nominal
UN
10000
16000
25000
31500
10000
16000
25000
31500
10000
16000
25000
31500
Fréquence nominale
Hz
50/60
50/60
50/60
50/60
50/60
50/60
50/60
50/60
50/60
50/60
50/60
50/60
Tension de tenue à la fréquence du secteur sec
kV
55
55
55
55
77
77
77
77
105
105
105
105
BIL
kV
125
125
125
125
170
170
170
170
250
250
250
250
Plage de température
℃
-60~55
1. Présentation du produit
La douille à courant fort est un connecteur électrique à courant élevé conçu pour la transmission de puissance dans les systèmes électriques, les appareillages de commutation, les transformateurs et les équipements industriels. Il assure un transfert de courant élevé sûr et stable (par exemple, 60 A+) tout en fournissant un support mécanique et une isolation.
2. Principales caractéristiques
(1) Capacité de courant élevée
Courant nominal : jusqu'à 60 A (varie selon le type de connexion et les conditions de refroidissement).
Résistance de contact : ultra-faible (<0,5 mΩ) pour minimiser la perte d'énergie.
(2) Durabilité et résistance à l'environnement
Plage de température : -40°C à +120°C, adaptée aux environnements industriels difficiles.
Matériau : les pièces de contact utilisent un alliage CuCr avec étamage pour une résistance à l'oxydation et une conductivité supérieure.
(3) Conception mécanique
Force d'insertion : prend en charge l'insertion supérieure/inférieure ; force réglable (22N-35N) en fonction de l'épaisseur du contact (0,8-1,5 mm).
Options de montage : Compatible avec le brasage par refusion (PCB) ou le soudage laser (cadres de connexion).
(4) Isolation et sécurité
Les modèles haute tension sont dotés de la technologie APG en résine époxy pour la résistance à la pollution/à l'humidité (par exemple, traversées isolées 12 kV).
3. Applications typiques
Transmission de puissance : appareillage HT, traversées de transformateur.
Électronique industrielle : connexions PCB à courant élevé, soudage de grilles de connexion.
Énergie renouvelable : onduleurs photovoltaïques, composants de transfert de courant de stockage d'énergie.
4. Comparaison des produits et guide de sélection
Type
Caractéristiques
Applications
Type de montage PCB
Soudure par refusion, contacts de 0,8 à 1,5 mm
Cartes mères, modules d'alimentation
Type isolé HT
Encapsulation époxy, tenue 12kV
Sous-stations, appareillage
Bague UHV DC
Conception à conducteur divisé, déflexion réduite
Transmission CCHT
5. Services et certifications supplémentaires
Personnalisation : prend en charge les dimensions, les matériaux (par exemple, acier inoxydable/époxy) et les paramètres électriques personnalisés.
Certifications : Conforme aux normes ISO9001 et internationales HT.

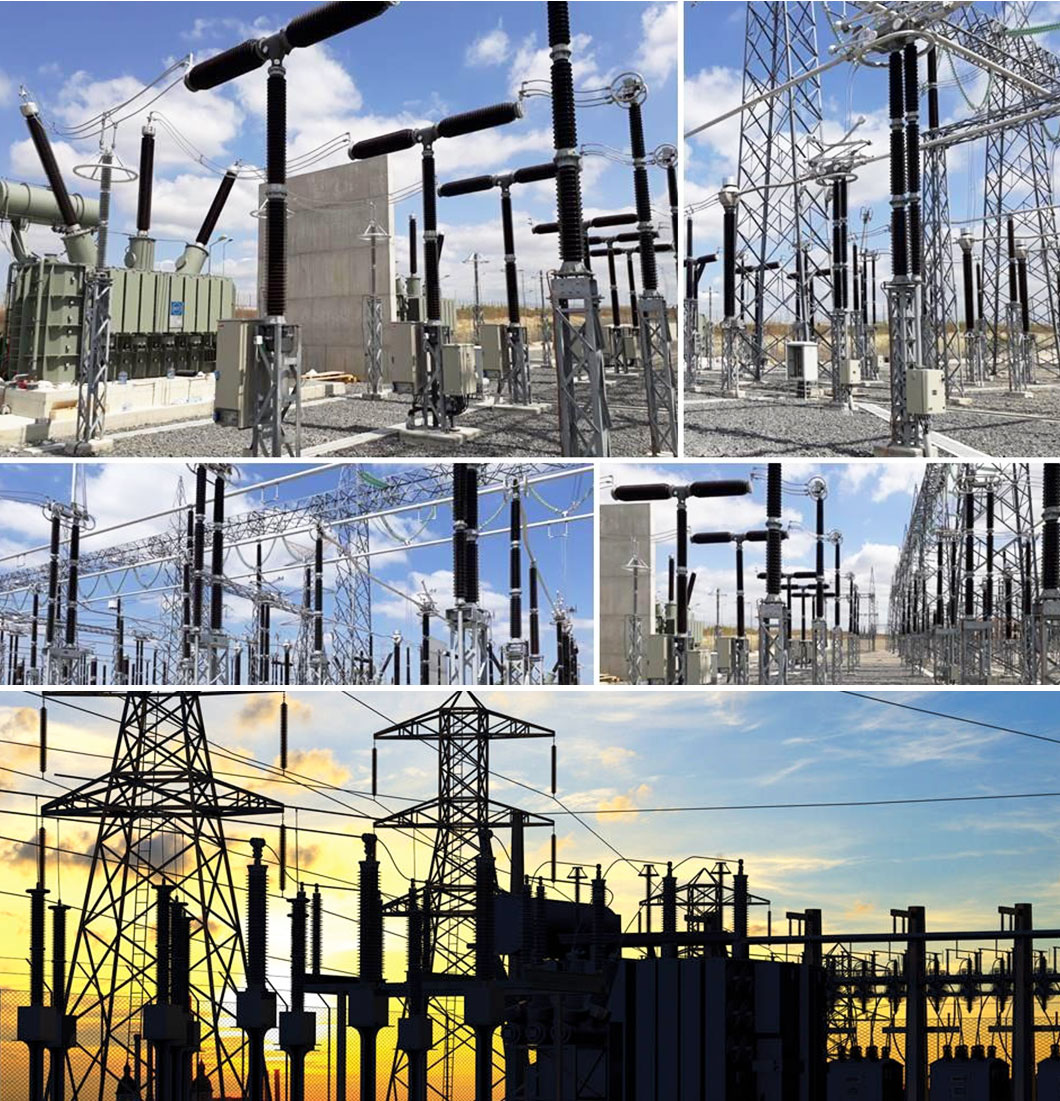

Applications
NJREC GROUP a déjà exporté vers l'Amérique du Nord, l'Amérique du Sud, l'Australie, l'Asie du Sud-Est, l'Afrique, l'Europe et 50 autres pays et régions. Les bagues et isolateurs de transformateur fabriqués par NJREC répondent aux normes internationales en termes de qualité et sont sur le marché aux prix les plus compétitifs.
