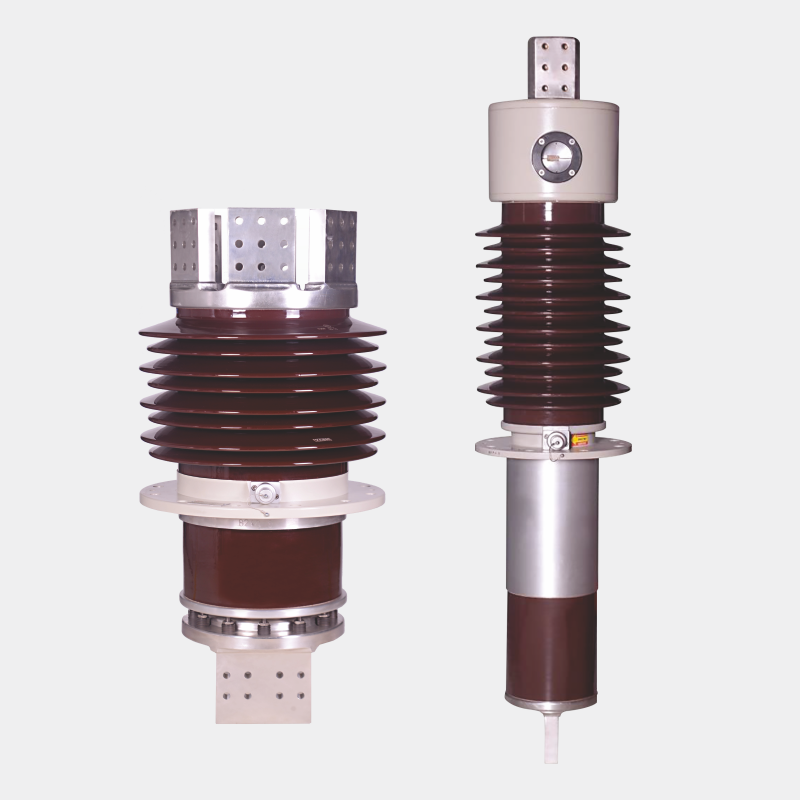

A bucha de alta corrente é usada principalmente para equipamentos elétricos de alta tensão que precisam transportar corrente pesada, como transformadores elevadores de gerador (GSU), transformadores conversores HVDC, transformadores de forno a arco e conexões de barramento de alta corrente em painéis isolados a gás. E sua função principal é isolar e conduzir corrente para garantir a transmissão segura da corrente.
A bucha de alta corrente é usada principalmente para equipamentos elétricos de alta tensão que precisam transportar corrente pesada, como transformadores elevadores de gerador (GSU), transformadores conversores HVDC, transformadores de forno a arco e conexões de barramento de alta corrente em painéis isolados a gás. E sua função principal é isolar e conduzir corrente para garantir a transmissão segura da corrente.
Especificação:
Principais parâmetros técnicos
Padrão
CEI 60137 - 2017
Hum
kV
24
24
24
24
36
36
36
36
52
52
52
52
Corrente nominal
UM
10000
16000
25000
31500
10000
16000
25000
31500
10000
16000
25000
31500
Frequência nominal
Hz
50/60
50/60
50/60
50/60
50/60
50/60
50/60
50/60
50/60
50/60
50/60
50/60
Tensão suportável de frequência de energia seca
kV
55
55
55
55
77
77
77
77
105
105
105
105
BIL
kV
125
125
125
125
170
170
170
170
250
250
250
250
Faixa de temperatura
℃
-60~55
1. Visão geral do produto
A bucha de corrente pesada é um conector elétrico de alta corrente projetado para transmissão de energia em sistemas elétricos, quadros de distribuição, transformadores e equipamentos industriais. Ele garante transferência segura e estável de alta corrente (por exemplo, 60A+), ao mesmo tempo que fornece suporte mecânico e isolamento.
2. Principais recursos
(1) Alta capacidade atual
Corrente nominal: Até 60A (varia de acordo com o tipo de conexão e condições de refrigeração).
Resistência de contato: Ultrabaixa (<0,5 mΩ) para minimizar a perda de energia.
(2) Durabilidade e resistência ambiental
Faixa de temperatura: -40°C a +120°C, adequada para ambientes industriais agressivos.
Material: As peças de contato usam liga CuCr com revestimento de estanho para resistência à oxidação e condutividade superior.
(3) Projeto Mecânico
Força de inserção: Suporta inserção superior/inferior; força ajustável (22N–35N) com base na espessura do contato (0,8–1,5 mm).
Opções de montagem: Compatível com soldagem por refluxo (PCB) ou soldagem a laser (quadros de chumbo).
(4) Isolamento e Segurança
Os modelos de alta tensão apresentam tecnologia APG de resina epóxi para resistência à poluição/umidade (por exemplo, buchas isoladas de 12kV).
3. Aplicações Típicas
Transmissão de energia: Aparelhagem de alta tensão, buchas de transformador.
Eletrônica Industrial: Conexões PCB de alta corrente, soldagem de estrutura de chumbo.
Energia Renovável: Inversores fotovoltaicos, componentes de transferência de corrente de armazenamento de energia.
4. Guia de comparação e seleção de produtos
de tipo
de recursos
Aplicativos
Tipo de montagem PCB
Soldagem por refluxo, contatos de 0,8–1,5 mm
Placas-mãe, módulos de potência
Tipo isolado de alta tensão
Encapsulamento epóxi, resistência a 12kV
Subestações, comutadores
Bucha UHV DC
Design de condutor dividido, deflexão reduzida
Transmissão HVDC
5. Serviços e certificações adicionais
Personalização: Suporta dimensões, materiais personalizados (por exemplo, aço inoxidável/epóxi) e parâmetros elétricos.
Certificações: Em conformidade com ISO9001 e padrões internacionais de alta tensão.
Aplicativos
O GRUPO NJREC já exportou para América do Norte, América do Sul, Austrália, Sudeste Asiático, África, Europa e 50 outros países e regiões. As buchas e isoladores de transformadores fabricados pela NJREC atendem aos padrões internacionais no que diz respeito à sua qualidade e estão no mercado aos preços mais competitivos.
