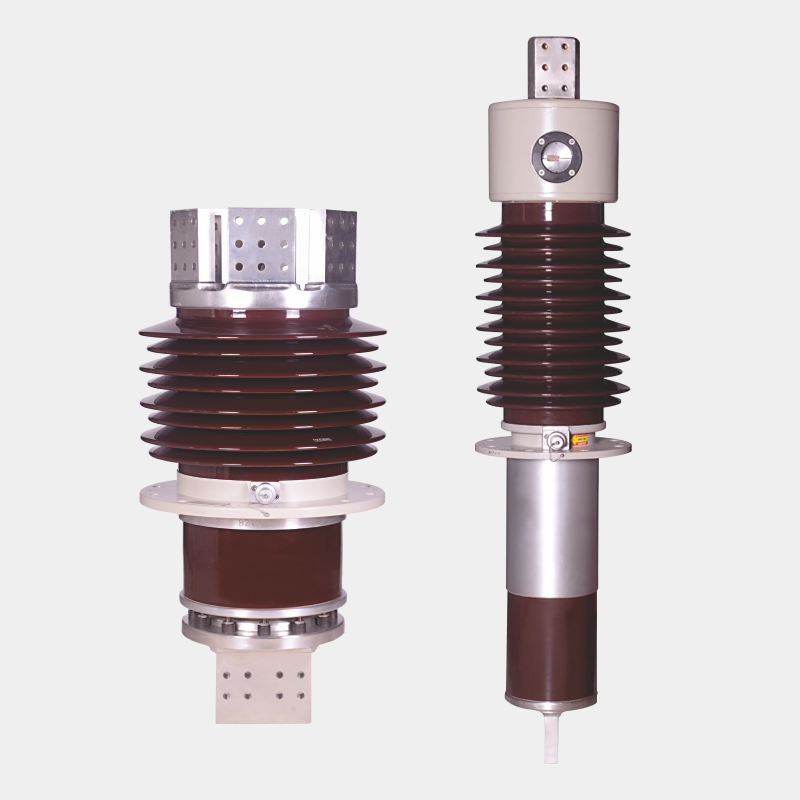

Сильноточная втулка в основном используется для высоковольтного электрооборудования, которое должно проводить большой ток, такого как повышающие генераторные трансформаторы (GSU), преобразовательные трансформаторы HVDC, трансформаторы для дуговых печей и высокоточные шинные соединения в распределительных устройствах с элегазовой изоляцией. И его основная роль — изолировать и проводить ток, чтобы обеспечить безопасную передачу тока.
Сильноточная втулка в основном используется для высоковольтного электрооборудования, которое должно проводить большой ток, такого как повышающие генераторные трансформаторы (GSU), преобразовательные трансформаторы HVDC, трансформаторы для дуговых печей и высокоточные шинные соединения в распределительных устройствах с элегазовой изоляцией. И его основная роль — изолировать и проводить ток, чтобы обеспечить безопасную передачу тока.
Сильноточная втулка — это сильноточный электрический разъем, предназначенный для передачи энергии в электрических системах, распределительных устройствах, трансформаторах и промышленном оборудовании. Он обеспечивает безопасную и стабильную передачу сильного тока (например, 60 А+), обеспечивая при этом механическую поддержку и изоляцию.
2. Ключевые особенности
(1) Высокая пропускная способность по току
Номинальный ток: до 60 А (зависит от типа подключения и условий охлаждения).
Контактное сопротивление: сверхнизкое (<0,5 мОм) для минимизации потерь энергии.
(2) Долговечность и устойчивость к окружающей среде
Диапазон температур: от -40°C до +120°C, подходит для суровых промышленных условий.
Материал: В контактных деталях используется сплав CuCr с луженым покрытием, обеспечивающий стойкость к окислению и превосходную проводимость.
(3) Механическая конструкция
Усилие вставки: поддерживает вставку сверху/снизу; регулируемое усилие (22–35 Н) в зависимости от толщины контакта (0,8–1,5 мм).
Варианты монтажа: Совместимость с пайкой оплавлением (PCB) или лазерной сваркой (выводные рамки).
(4) Изоляция и безопасность
В высоковольтных моделях используется технология APG на основе эпоксидной смолы, обеспечивающая устойчивость к загрязнениям и влаге (например, изолированные вводы на 12 кВ).
3. Типичные применения
Передача энергии: распределительное устройство высокого напряжения, трансформаторные вводы.
Промышленная электроника: сильноточные соединения печатных плат, сварка выводных рамок.
Возобновляемая энергия: фотоэлектрические инверторы, компоненты для передачи тока для накопления энергии.
4. Руководство по сравнению и выбору продуктов
Тип
Особенности
Применение
Тип крепления на печатную плату
Пайка оплавлением, контакты 0,8–1,5 мм.
Материнские платы, модули питания
Высоковольтный изолированный тип
Эпоксидная герметизация, выдерживает напряжение 12 кВ.
Подстанции, распределительные устройства
Втулка постоянного тока сверхвысокого напряжения
Конструкция с разъемным проводником, уменьшенное отклонение
Высоковольтная передача постоянного тока
5. Дополнительные услуги и сертификаты
Кастомизация: поддержка индивидуальных размеров, материалов (например, нержавеющая сталь/эпоксидная смола) и электрических параметров.
Сертификаты: Соответствует ISO9001 и международным стандартам высокого напряжения.
Приложения
NJREC GROUP уже экспортирует свою продукцию в Северную Америку, Южную Америку, Австралию, Юго-Восточную Азию, Африку, Европу и 50 других стран и регионов. Трансформаторные вводы и изоляторы производства NJREC соответствуют международным стандартам по качеству и представлены на рынке по наиболее конкурентоспособным ценам.
