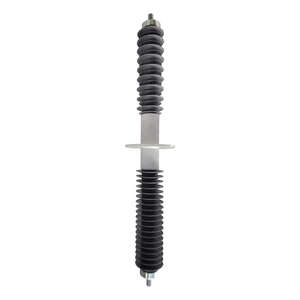

Hochstromdurchführungen werden hauptsächlich für elektrische Hochspannungsgeräte verwendet, die starken Strom transportieren müssen, wie z. B. Generator-Aufwärtstransformatoren (GSU), HGÜ-Wandlertransformatoren, Lichtbogenofentransformatoren und Hochstrombusverbindungen in gasisolierten Schaltanlagen. Und seine Hauptaufgabe besteht darin, den Strom zu isolieren und zu leiten, um eine sichere Stromübertragung zu gewährleisten.
Hochstromdurchführungen werden hauptsächlich für elektrische Hochspannungsgeräte verwendet, die starken Strom transportieren müssen, wie z. B. Generator-Aufwärtstransformatoren (GSU), HGÜ-Wandlertransformatoren, Lichtbogenofentransformatoren und Hochstrombusverbindungen in gasisolierten Schaltanlagen. Und seine Hauptaufgabe besteht darin, den Strom zu isolieren und zu leiten, um eine sichere Stromübertragung zu gewährleisten.
Spezifikation:
Wichtige technische Parameter
Standard
IEC 60137 – 2017
Äh
kV
24
24
24
24
36
36
36
36
52
52
52
52
Nennstrom
A
10000
16000
25000
31500
10000
16000
25000
31500
10000
16000
25000
31500
Nennfrequenz
Hz
50/60
50/60
50/60
50/60
50/60
50/60
50/60
50/60
50/60
50/60
50/60
50/60
Trockenstrom-Frequenzfestigkeitsspannung
kV
55
55
55
55
77
77
77
77
105
105
105
105
BIL
kV
125
125
125
125
170
170
170
170
250
250
250
250
Temperaturbereich
℃
-60~55
1. Produktübersicht
Die Hochstrombuchse ist ein elektrischer Hochstromsteckverbinder, der für die Stromübertragung in elektrischen Systemen, Schaltanlagen, Transformatoren und Industrieanlagen entwickelt wurde. Es gewährleistet eine sichere und stabile Hochstromübertragung (z. B. 60 A+) und bietet gleichzeitig mechanische Unterstützung und Isolierung.
2. Hauptmerkmale
(1) Hohe Stromkapazität
Nennstrom: Bis zu 60 A (variiert je nach Verbindungstyp und Kühlbedingungen).
Kontaktwiderstand: Extrem niedrig (<0,5 mΩ), um Energieverluste zu minimieren.
(2) Haltbarkeit und Umweltbeständigkeit
Temperaturbereich: -40 °C bis +120 °C, geeignet für raue Industrieumgebungen.
Material: Die Kontaktteile bestehen aus einer CuCr-Legierung mit Zinnbeschichtung für Oxidationsbeständigkeit und hervorragende Leitfähigkeit.
(3) Mechanisches Design
Einführkraft: Unterstützt das Einführen von oben/unten; Kraft einstellbar (22 N–35 N), basierend auf der Kontaktdicke (0,8–1,5 mm).
Montageoptionen: Kompatibel mit Reflow-Löten (PCB) oder Laserschweißen (Leiterrahmen).
(4) Isolierung und Sicherheit
Hochspannungsmodelle verfügen über die Epoxidharz-APG-Technologie für Verschmutzungs-/Feuchtigkeitsbeständigkeit (z. B. 12-kV-isolierte Buchsen).
5. Zusätzliche Dienstleistungen und Zertifizierungen
Anpassung: Unterstützt maßgeschneiderte Abmessungen, Materialien (z. B. Edelstahl/Epoxidharz) und elektrische Parameter.
Zertifizierungen: Konform mit ISO9001 und internationalen HV-Standards.
Anwendungen
Die NJREC GROUP hat bereits nach Nordamerika, Südamerika, Australien, Südostasien, Afrika, Europa und 50 weitere Länder und Regionen exportiert. Die von NJREC hergestellten Transformatordurchführungen und Isolatoren entsprechen hinsichtlich ihrer Qualität den internationalen Standards und sind zu den wettbewerbsfähigsten Preisen auf dem Markt erhältlich.
