고전압 부싱은 전기 시스템에서 중요한 역할을 하며, 고전압 장비의 내부 및 외부 구성 요소 간에 안전하고 효율적인 전기 전송을 보장합니다. 변압기, 회로 차단기 및 기타 전력 장치의 필수 부품인 이 부싱은 중요한 절연을 제공하고 환경 스트레스로부터 보호하며 전기 에너지의 원활한 전달을 촉진하도록 설계되었습니다. 극한의 조건을 견디면서 전기 회로의 무결성을 유지함으로써 장비와 인력을 모두 보호합니다.
이 기사에서는 고전압 부싱의 네 가지 기본 유형인 OIP(기름 함침지), RIP(수지 함침지), RIS(수지 함침 합성지) 및 복합 재료 부싱에 대해 살펴보겠습니다. 각 유형은 다양한 수준의 절연, 기계적 강도 및 환경 저항을 제공하여 특정 작동 요구 사항을 충족하도록 고유하게 설계되었습니다. 구성, 성능 특성 및 일반적인 응용 분야를 비교하여 귀하의 시스템에 가장 적합한 부싱을 이해하는 데 도움을 드립니다. 결국에는 고전압 요구 사항에 맞는 이상적인 부싱을 선택하여 오래 지속되고 효율적인 성능을 보장하는 방법을 보다 명확하게 이해하게 될 것입니다.
고전압 부싱은 변압기, 회로 차단기, 커패시터 등 전기 장비의 내부 부품과 외부 부품 사이에 전기 에너지를 절연하고 전달하는 데 사용되는 부품입니다. 이러한 부싱은 절연 무결성을 유지하면서 매우 높은 전압을 견뎌야 합니다. 고전압 부싱은 일반적으로 변압기와 같은 장비에 장착되어 내부 전도성 부품(예: 권선)을 외부 회로에 연결하는 동시에 전기 누출이나 아크 형성을 방지하는 데 도움이 됩니다.
절연: 부싱은 전류가 새어 나가지 않고 의도하지 않은 단락이 발생하지 않도록 절연을 제공합니다.
기계적 지지대: 전기 부품 간의 연결을 안전하게 유지하여 도체에 가해지는 기계적 응력을 줄이는 데 도움이 됩니다.
환경 보호: 고전압 부싱은 오염, 습기 및 극한 기후와 같은 환경 요인으로부터 전기 시스템을 보호하도록 설계되었습니다.
전력 변압기: 내부 변압기 구성 요소와 외부 회로 사이에 안전한 인터페이스를 제공합니다.
회로 차단기: 부싱은 오류 발생 시 안전한 연결 해제 및 전기 절연을 보장합니다.
개폐 장치: 고전압 부싱은 개폐 장치 시스템에서 고전압 도체를 절연하는 데 사용됩니다.
OIP 부싱은 가장 오래되고 가장 일반적으로 사용되는 고전압 부싱 유형 중 하나입니다. 이 부싱은 절연유가 함침된 종이 층으로 구성됩니다. 이 설계는 뛰어난 유전 강도를 제공하므로 OIP 부싱을 고전압 애플리케이션에 사용하기에 이상적입니다.
재료: OIP 부싱은 종이와 절연유를 혼합하여 사용합니다. 종이에 기름을 함침시켜 높은 절연성을 확보하고 열을 발산합니다.
작동: OIP 부싱의 오일은 효과적인 절연을 가능하게 하며 종이는 지지 구조 역할을 합니다. 또한 종이는 습기를 흡수하는 데 도움이 되고 부싱의 기계적 강도를 향상시킵니다.
OIP 부싱은 주로 다음 분야에 사용됩니다.
전력 변압기
전압 조정기
고전압 전기 장비
높은 유전 강도 및 온도 내성
최소한의 유지 관리 요구 사항으로 긴 수명
고전압 애플리케이션에서 입증된 신뢰성
RIP 부싱은 OIP 부싱의 보다 현대적인 변형입니다. RIP 부싱은 오일 대신 수지를 사용하여 종이에 함침시켜 향상된 유전 특성과 환경 저항성을 제공합니다.
재료: RIP 부싱은 수지가 함침된 종이로 만들어집니다. 이 수지는 OIP 부싱에 사용되는 오일을 대체합니다.
작동: 수지는 극한 조건에서 더 나은 안정성을 제공하여 절연 특성을 향상시킵니다. 또한 습기 및 환경 오염에 대한 저항력도 향상됩니다.
RIP 부싱은 다음 분야에서 널리 사용됩니다.
전력 변압기
변전소
배전반 시스템
OIP 부싱에 비해 절연 성능이 우수함
환경 조건(습기, 오염)에 대한 저항력 강화
신뢰성 및 운영 효율성 향상
RIS 부싱은 고전압 부싱 기술의 추가적인 발전을 나타냅니다. 이 부싱은 수지가 함침된 합성 재료로 만들어져 RIP 부싱보다 기계적 강도가 더 높고 환경 요인에 대한 저항성이 더 좋습니다.
재료: RIS 부싱은 수지가 함침된 합성 재료(예: 유리 섬유)로 구성됩니다. 이러한 재료는 부싱의 절연성과 기계적 특성을 모두 향상시킵니다.
작동: 합성 소재는 추가적인 기계적 지지를 제공하여 RIS 부싱의 내구성을 높이고 물리적 마모에 대한 저항력을 높입니다.
RIS 부싱은 다음과 같은 고응력 응용 분야에 적합합니다.
전력 변압기
배전반
전송 시스템
우수한 기계적 강도와 기계적 응력에 대한 저항성
습기 및 극한 온도를 포함한 환경 노출에 대한 높은 저항성
고장력 애플리케이션에 적합

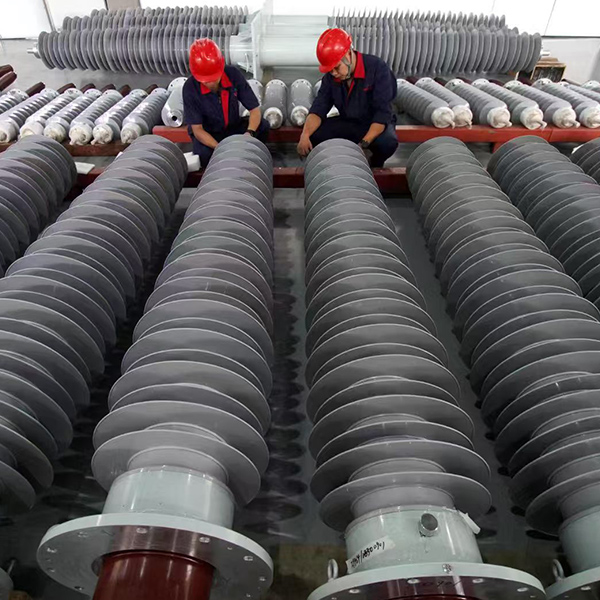

복합 부싱은 고전압 부싱 시장에서 비교적 새로운 제품입니다. 이 부싱은 유리 섬유, 수지 및 기타 합성 재료의 조합을 사용하여 우수한 기계적 강도와 절연 특성을 달성합니다.
재료: 복합 부싱은 유리 섬유, 수지 및 실리콘 고무와 같은 기타 고급 재료를 사용하여 최적의 기계적 및 전기적 성능을 달성합니다.
작동: 이러한 재료는 복합 부싱을 오염, 풍화 및 기계적 손상에 대한 저항력이 높게 만듭니다.
복합 부싱은 다음 용도로 사용됩니다.
재생 가능 에너지 시스템 (태양광, 풍력)
배전
고전압 변전소
무게는 가벼우면서도 강도는 높습니다
풍화, 부식 및 전기적 침식에 대한 탁월한 저항성
최소한의 유지보수로 수명 연장
이 섹션에서는 절연 성능, 기계적 강도, 환경 저항성, 수명 등 몇 가지 주요 매개변수를 기반으로 4가지 유형의 고전압 부싱을 비교합니다.
특징 |
OIP 부싱 |
RIP 부싱 |
RIS 부싱 |
복합재료 부싱 |
단열 성능 |
높은 유전 강도 |
향상된 유전 특성 |
우수한 유전 특성 |
우수한 절연 내력 |
기계적 강도 |
좋습니다. 오일이 지원을 제공합니다. |
더 나은 기계적 강도 |
높은 기계적 강도 |
매우 높은 기계적 강도 |
환경 저항 |
보통(습기에 취약함) |
높음(더 나은 내습성) |
매우 높음(수분 및 물리적 스트레스 저항성) |
우수(내후성, 내식성) |
수명 및 유지 관리 |
주기적인 점검으로 오래가는 |
OIP보다 긴 수명 |
수명이 길어지고 유지 관리가 줄어듭니다. |
가장 긴 수명, 낮은 유지 관리 |
비용 |
일반적으로 낮음 |
보통의 |
OIP 및 RIP보다 높음 |
고급 소재로 인해 높음 |
특정 용도에 맞는 올바른 유형의 고전압 부싱을 선택하는 것은 전기 시스템의 안전성, 효율성 및 수명을 보장하는 데 필수적입니다. 올바른 부싱은 유지 관리 비용을 줄이고 시스템 신뢰성을 향상시키며 전기 장비가 고전압 작동의 스트레스를 견딜 수 있도록 보장합니다.
고전압 부싱을 선택할 때 다음 요소를 고려하십시오.
전압 수준: 고전압 시스템에는 RIP 또는 복합 재료 부싱과 같은 우수한 절연 특성을 갖춘 부싱이 필요할 수 있습니다.
환경 조건: 습도가 높거나 오염이 심하거나 기상이변이 심한 지역에서는 복합 부싱 또는 RIS 부싱과 같이 환경 저항성이 더 높은 부싱이 필요할 수 있습니다.
기계적 응력: 높은 기계적 부하를 견디는 시스템은 RIS 및 복합 재료 부싱과 같이 구조적 무결성이 강한 부싱을 우선적으로 사용해야 합니다.
고전압 부싱의 장기적인 신뢰성을 위해서는 적절한 설치와 일상적인 유지 관리가 매우 중요합니다. 다음은 최적의 성능을 보장하기 위한 몇 가지 모범 사례입니다.
올바른 배치: 부싱에 기계적 응력이 가해지지 않도록 부싱이 전기 장비와 올바르게 정렬되었는지 확인하십시오.
밀봉: 특히 OIP 및 RIP 부싱의 경우 습기 유입을 방지하기 위해 부싱을 적절하게 밀봉합니다.
전압 테스트: 설치 후 전압 테스트를 수행하여 부싱이 예상되는 전기 부하를 견딜 수 있는지 확인하십시오.
정기 검사: 정기 검사를 통해 오일 누출(OIP 부싱) 또는 수지 저하(RIP 및 RIS 부싱)와 같은 잠재적인 문제를 식별할 수 있습니다.
청소: 부싱을 깨끗하게 유지하고 전기적 결함을 일으킬 수 있는 오염 물질이 없도록 유지하십시오.
오래된 부싱 교체: 부싱이 성능 저하 징후를 보이면 시스템 고장을 방지하기 위해 교체해야 합니다.
올바른 고전압 부싱을 선택하는 것은 전기 시스템의 안전성, 신뢰성 및 효율성을 보장하는 데 중요합니다. OIP, RIP, RIS 또는 복합 재료 부싱 등 각 유형은 다양한 환경 조건 및 작동 요구 사항에 맞는 고유한 이점을 제공합니다. ~에 Nanjing Rainbow Electric Co., Ltd.(NJREC)는 전력 변압기부터 개폐 장치에 이르기까지 다양한 산업의 요구를 충족하도록 설계된 최고 품질의 고전압 부싱을 전문적으로 제공합니다.
당사의 광범위한 경험과 혁신에 대한 헌신을 통해 귀하의 특정 응용 분야에 가장 적합한 부싱을 선택하는 데 도움을 드릴 수 있습니다. 강화된 기계적 강도, 뛰어난 절연성, 더 나은 환경 저항성을 원하는 경우 당사 제품은 시간이 흘러도 변함없는 신뢰할 수 있는 솔루션을 제공합니다.
질문이 있거나 전문가의 조언이 필요한 경우 당사에 문의하시기 바랍니다. 우리 팀은 귀하가 올바른 제품을 선택하도록 돕고 귀하의 고전압 시스템에 대한 맞춤형 지원을 제공할 준비가 되어 있습니다. 귀하의 전기 장비의 성능과 수명을 최적화하도록 도와드리겠습니다.
고전압 부싱은 전기 절연을 제공하면서 변압기, 회로 차단기 등 전기 장비의 내부 부품과 외부 부품 사이에 전기를 안전하게 전달하는 데 사용됩니다.
OIP 부싱은 기름이 함침된 종이를 사용하고, RIP 부싱은 수지가 함침된 종이를 사용합니다. RIP 부싱은 OIP 부싱에 비해 향상된 유전 성능과 환경 저항성을 제공합니다.
복합 재료 부싱은 내구성이 가장 뛰어나며 풍화, 부식 및 기계적 응력에 대한 탁월한 저항성을 제공합니다.
예, 복합 재료 부싱은 매우 다재다능하며 배전 및 재생 에너지 시스템을 포함한 다양한 고전압 응용 분야에 사용할 수 있습니다.
주요 요인으로는 전압 수준, 환경 조건, 기계적 스트레스, 부싱에 필요한 수명 등이 있습니다.
