Arten von Hochspannungsdurchführungen: Vergleich von OIP, RIP, RIS und Verbundwerkstoffen

Hochspannungsdurchführungen spielen in elektrischen Systemen eine wichtige Rolle und gewährleisten die sichere und effiziente Übertragung von Elektrizität zwischen internen und externen Komponenten von Hochspannungsgeräten. Als integraler Bestandteil von Transformatoren, Leistungsschaltern und anderen Leistungsgeräten sind diese Durchführungen so konzipiert, dass sie eine kritische Isolierung bieten, vor Umwelteinflüssen schützen und die reibungslose Übertragung elektrischer Energie erleichtern. Durch die Aufrechterhaltung der Integrität elektrischer Schaltkreise unter extremen Bedingungen schützen sie sowohl die Ausrüstung als auch das Personal.

In diesem Artikel befassen wir uns mit den vier Haupttypen von Hochspannungsdurchführungen: OIP (Oil Impregnated Paper), RIP (Resin Impregnated Paper), RIS (Resin Impregnated Synthetic) und Composite Materials-Durchführungen. Jeder Typ ist speziell darauf ausgelegt, spezifische Betriebsanforderungen zu erfüllen und bietet unterschiedliche Grade an Isolierung, mechanischer Festigkeit und Umweltbeständigkeit. Wir vergleichen ihre Zusammensetzung, Leistungsmerkmale und typischen Anwendungen und helfen Ihnen zu verstehen, welche Durchführung für Ihr System am besten geeignet ist. Am Ende werden Sie besser verstehen, wie Sie die ideale Durchführung für Ihre Hochspannungsanforderungen auswählen und so eine lang anhaltende, effiziente Leistung gewährleisten.



1. Was sind Hochspannungsdurchführungen?

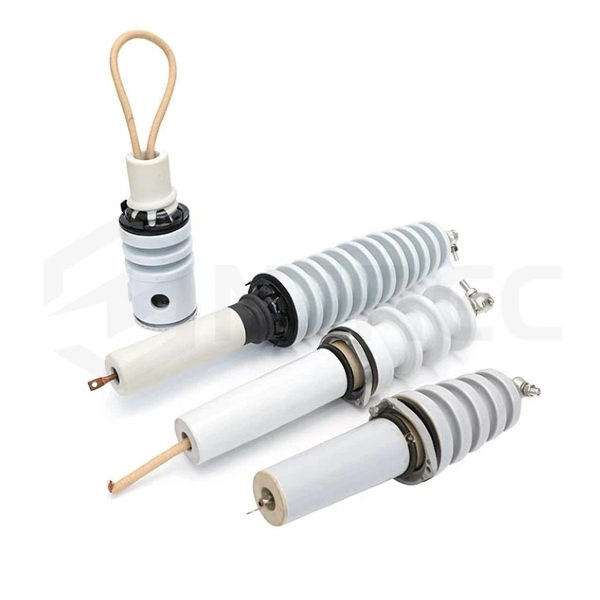

Hochspannungsdurchführungen  sind Komponenten zur Isolierung und Übertragung elektrischer Energie zwischen internen und externen Teilen elektrischer Geräte wie Transformatoren, Leistungsschalter und Kondensatoren. Diese Durchführungen müssen extrem hohen Spannungen standhalten und gleichzeitig die Isolationsintegrität wahren. Hochspannungsdurchführungen werden typischerweise in Geräten wie Transformatoren montiert, wo sie dabei helfen, interne leitende Teile (wie Wicklungen) mit externen Schaltkreisen zu verbinden und gleichzeitig jegliche elektrische Leckage oder Lichtbogenbildung zu verhindern.

Funktionsweise von Hochspannungsdurchführungen

• Isolierung:  Die Durchführung sorgt für eine Isolierung, um sicherzustellen, dass kein elektrischer Strom austritt und keine unbeabsichtigten Kurzschlüsse auftreten.

• Mechanische Unterstützung:  Hilft bei der Sicherung der Verbindung zwischen elektrischen Komponenten und reduziert die mechanische Belastung des Leiters.

• Umweltschutz:  Hochspannungsdurchführungen sollen elektrische Systeme vor Umwelteinflüssen wie Verschmutzung, Feuchtigkeit und Wetterextremen schützen.

Anwendungen von Hochspannungsdurchführungen

• Leistungstransformatoren:  Sie bieten eine sichere Schnittstelle zwischen internen Transformatorkomponenten und externen Schaltkreisen.

• Leistungsschalter:  Durchführungen gewährleisten eine sichere Trennung und elektrische Isolierung im Fehlerfall.

• Schaltanlagen:  Hochspannungsdurchführungen werden in Schaltanlagen zur Isolierung von Hochspannungsleitern eingesetzt.



2. Arten von Hochspannungsdurchführungen

OIP-Buchsen (ölimprägniertes Papier).

OIP-Durchführungen gehören zu den ältesten und am häufigsten verwendeten Arten von Hochspannungsdurchführungen. Diese Durchführungen bestehen aus Papierschichten, die mit Isolieröl imprägniert sind. Dieses Design bietet eine hervorragende Spannungsfestigkeit und macht OIP-Durchführungen ideal für den Einsatz in Hochspannungsanwendungen.

Zusammensetzung und Funktionsprinzip

• Materialien:  OIP-Buchsen verwenden eine Kombination aus Papier und Isolieröl. Das Papier ist mit Öl imprägniert, um hohe Isolationseigenschaften zu gewährleisten und die Wärme abzuleiten.

• Funktionsweise:  Das Öl in OIP-Buchsen sorgt für eine wirksame Isolierung, während das Papier als Stützstruktur fungiert. Das Papier trägt außerdem zur Feuchtigkeitsaufnahme bei und erhöht die mechanische Festigkeit der Durchführung.

Anwendungen

OIP-Buchsen werden hauptsächlich verwendet in:

• Leistungstransformatoren

• Spannungsregler

• Elektrische Hochspannungsgeräte

Vorteile

Hohe Spannungsfestigkeit und Temperaturtoleranz

Lange Lebensdauer bei minimalem Wartungsaufwand

Bewährte Zuverlässigkeit in Hochspannungsanwendungen

RIP-Buchsen (harzimprägniertes Papier).

RIP-Buchsen sind eine modernere Variante der OIP-Buchsen. Anstelle von Öl verwenden RIP-Durchführungen Harz zur Imprägnierung des Papiers, was verbesserte dielektrische Eigenschaften und Umweltbeständigkeit bietet.

Zusammensetzung und Funktionsprinzip

• Materialien:  RIP-Buchsen bestehen aus mit Harz imprägniertem Papier. Dieses Harz ersetzt das in OIP-Buchsen verwendete Öl.

• Funktion:  Das Harz verbessert die Isolationseigenschaften, indem es eine bessere Stabilität unter extremen Bedingungen bietet. Es erhöht auch die Widerstandsfähigkeit gegen Feuchtigkeit und Umweltverschmutzung.

Anwendungen

RIP-Buchsen werden häufig verwendet in:

• Leistungstransformatoren

• Umspannwerke

• Schaltanlagen

Vorteile

Bessere Isolationsleistung im Vergleich zu OIP-Durchführungen

Erhöhte Beständigkeit gegenüber Umwelteinflüssen (Feuchtigkeit, Verschmutzung)

Erhöhte Zuverlässigkeit und betriebliche Effizienz

RIS-Buchsen (harzimprägnierter Kunststoff).

RIS-Durchführungen stellen eine Weiterentwicklung der Hochspannungsdurchführungstechnologie dar. Sie bestehen aus mit Harz imprägnierten synthetischen Materialien und bieten eine höhere mechanische Festigkeit und eine bessere Beständigkeit gegenüber Umwelteinflüssen als RIP-Buchsen.

Zusammensetzung und Funktionsprinzip

• Materialien:  RIS-Buchsen bestehen aus synthetischen Materialien (z. B. Glasfaser), die mit Harz imprägniert sind. Diese Materialien verbessern sowohl die Isolierung als auch die mechanischen Eigenschaften der Durchführung.

• Funktion:  Die synthetischen Materialien bieten zusätzlichen mechanischen Halt und machen RIS-Buchsen langlebiger und widerstandsfähiger gegen physischen Verschleiß.

Anwendungen

RIS-Buchsen eignen sich für Anwendungen mit hoher Beanspruchung in:

• Leistungstransformatoren

• Schaltanlage

• Übertragungssysteme

Vorteile

Hervorragende mechanische Festigkeit und Beständigkeit gegen mechanische Beanspruchungen

Hohe Beständigkeit gegenüber Umwelteinflüssen, einschließlich Feuchtigkeit und extremen Temperaturen

Geeignet für Hochspannungsanwendungen

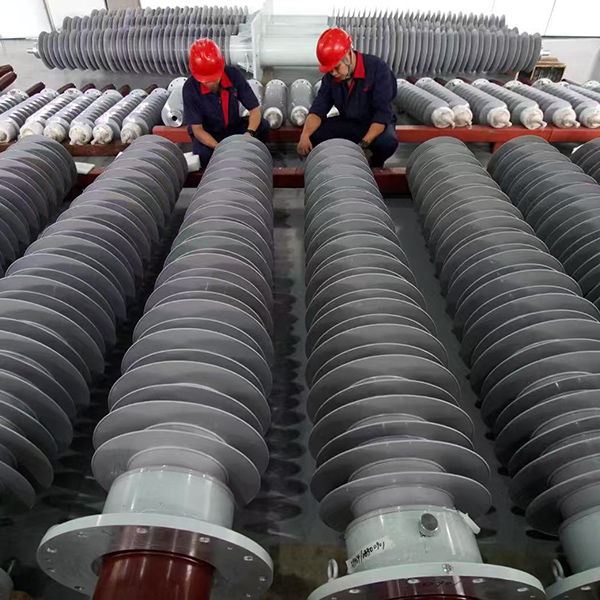

Buchsen aus Verbundwerkstoffen

Verbunddurchführungen sind auf dem Markt für Hochspannungsdurchführungen relativ neu. Diese Buchsen verwenden eine Kombination aus Glasfaser, Harz und anderen synthetischen Materialien, um eine hervorragende mechanische Festigkeit und Isolationseigenschaften zu erreichen.

Zusammensetzung und Funktionsprinzip

• Materialien:  Verbundbuchsen verwenden Glasfaser, Harz und andere fortschrittliche Materialien wie Silikonkautschuk, um eine optimale mechanische und elektrische Leistung zu erzielen.

• Funktion:  Diese Materialien machen Verbundbuchsen äußerst widerstandsfähig gegen Verschmutzung, Witterungseinflüsse und mechanische Beschädigungen.

Anwendungen

Verbundbuchsen werden verwendet in:

• Erneuerbare Energiesysteme  (Solar, Wind)

• Stromverteilung

• Hochspannungs-Umspannwerke

Vorteile

Geringes Gewicht und dennoch hohe Festigkeit

Hervorragende Beständigkeit gegen Witterungseinflüsse, Korrosion und elektrische Erosion

Längere Lebensdauer bei minimalem Wartungsaufwand



3. Vergleich von OIP-, RIP-, RIS- und Verbundwerkstoffbuchsen

In diesem Abschnitt vergleichen wir die vier Arten von Hochspannungsdurchführungen anhand mehrerer Schlüsselparameter: Isolationsleistung, mechanische Festigkeit, Umweltbeständigkeit und Langlebigkeit.

Vergleich der Hochspannungsdurchführungstypen

Besonderheit	OIP-Buchsen	RIP-Buchsen	RIS-Buchsen	Buchsen aus Verbundwerkstoffen
Isolationsleistung	Hohe Spannungsfestigkeit	Verbesserte dielektrische Eigenschaften	Überlegene dielektrische Eigenschaften	Hervorragende Durchschlagsfestigkeit
Mechanische Festigkeit	Gut, mit Öl als Unterstützung	Bessere mechanische Festigkeit	Hohe mechanische Festigkeit	Sehr hohe mechanische Festigkeit
Umweltresistenz	Mäßig (anfällig für Feuchtigkeit)	Hoch (bessere Feuchtigkeitsbeständigkeit)	Sehr hoch (Feuchtigkeits- und physikalische Stressresistenz)	Überlegen (witterungsbeständig, korrosionsbeständig)
Lebensdauer und Wartung	Langlebig bei regelmäßiger Kontrolle	Längere Lebensdauer als OIP	Längere Lebensdauer, weniger Wartung	Höchste Lebensdauer, geringer Wartungsaufwand
Kosten	Im Allgemeinen niedriger	Mäßig	Höher als OIP und RIP	Hoch aufgrund fortschrittlicher Materialien



4. Warum die Wahl der Hochspannungsdurchführung wichtig ist

Die Auswahl des richtigen Hochspannungsdurchführungstyps für eine bestimmte Anwendung ist für die Gewährleistung der Sicherheit, Effizienz und Langlebigkeit elektrischer Systeme von entscheidender Bedeutung. Die richtige Durchführung trägt dazu bei, die Wartungskosten zu senken, die Systemzuverlässigkeit zu verbessern und sicherzustellen, dass elektrische Geräte den Belastungen durch Hochspannungsbetrieb standhalten.

Berücksichtigen Sie bei der Auswahl einer Hochspannungsdurchführung die folgenden Faktoren:

• Spannungsebene:  Systeme mit höherer Spannung erfordern möglicherweise Durchführungen mit besseren Isolationseigenschaften, wie z. B. RIP- oder Verbundwerkstoffdurchführungen.

• Umgebungsbedingungen:  Bereiche mit hoher Luftfeuchtigkeit, Verschmutzung oder extremem Wetter erfordern möglicherweise Durchführungen mit besserer Umweltbeständigkeit, wie z. B. Verbund- oder RIS-Durchführungen.

• Mechanische Belastung:  Systeme, die hohen mechanischen Belastungen standhalten, sollten Durchführungen mit starker struktureller Integrität, wie z. B. RIS- und Verbundwerkstoffdurchführungen, den Vorzug geben.



5. So stellen Sie die ordnungsgemäße Installation und Wartung von Hochspannungsdurchführungen sicher

Die ordnungsgemäße Installation und routinemäßige Wartung sind entscheidend für die langfristige Zuverlässigkeit von Hochspannungsdurchführungen. Im Folgenden finden Sie einige Best Practices, um eine optimale Leistung sicherzustellen:

Best Practices für die Installation

• Korrekte Platzierung:  Stellen Sie sicher, dass die Buchse richtig mit der elektrischen Ausrüstung ausgerichtet ist, um mechanische Belastungen auf die Buchse zu vermeiden.

• Abdichtung:  Dichten Sie die Durchführung ordnungsgemäß ab, um das Eindringen von Feuchtigkeit zu verhindern, insbesondere bei OIP- und RIP-Durchführungen.

• Spannungsprüfung:  Führen Sie nach der Installation Spannungsprüfungen durch, um sicherzustellen, dass die Durchführung der erwarteten elektrischen Belastung standhält.

Wartungs- und Lebensdauermanagement

• Routineinspektionen:  Regelmäßige Inspektionen können potenzielle Probleme wie Öllecks (in OIP-Durchführungen) oder Harzverschlechterung (in RIP- und RIS-Durchführungen) identifizieren.

• Reinigung:  Halten Sie die Durchführungen sauber und frei von Verunreinigungen, die zu elektrischen Störungen führen können.

• Austausch alter Buchsen:  Wenn die Buchsen Anzeichen von Verschleiß aufweisen, sollten sie ausgetauscht werden, um einen Systemausfall zu vermeiden.



6. Abschluss

Die Wahl der richtigen Hochspannungsdurchführung ist entscheidend für die Gewährleistung der Sicherheit, Zuverlässigkeit und Effizienz Ihrer elektrischen Systeme. Jeder Typ, ob OIP-, RIP-, RIS- oder Verbundwerkstoff-Durchführungen, bietet einzigartige Vorteile, die auf unterschiedliche Umgebungsbedingungen und Betriebsanforderungen zugeschnitten sind. Bei Nanjing Rainbow Electric Co., Ltd. (NJREC) ist auf die Bereitstellung hochwertiger Hochspannungsdurchführungen spezialisiert, die den Anforderungen verschiedener Branchen gerecht werden, von Leistungstransformatoren bis hin zu Schaltanlagen und darüber hinaus.

Unsere umfangreiche Erfahrung und unser Engagement für Innovation stellen sicher, dass wir Ihnen bei der Auswahl der am besten geeigneten Buchse für Ihre spezifische Anwendung helfen können. Ganz gleich, ob Sie auf der Suche nach erhöhter mechanischer Festigkeit, hervorragender Isolierung oder besserer Umweltbeständigkeit sind, unsere Produkte bieten zuverlässige Lösungen, die sich über die Zeit bewähren.

Wenn Sie Fragen haben oder fachkundigen Rat benötigen, laden wir Sie ein, sich an uns zu wenden. Unser Team unterstützt Sie gerne bei der Auswahl der richtigen Produkte und bietet Ihnen maßgeschneiderte Unterstützung für Ihre Hochspannungssysteme. Wir helfen Ihnen dabei, die Leistung und Langlebigkeit Ihrer Elektrogeräte zu optimieren.



7. FAQ

1. Wofür werden Hochspannungsdurchführungen verwendet?

Hochspannungsdurchführungen dienen der sicheren Übertragung von Elektrizität zwischen internen und externen Teilen elektrischer Geräte wie Transformatoren und Leistungsschaltern und sorgen gleichzeitig für eine elektrische Isolierung.

2. Wie unterscheiden sich OIP-Buchsen von RIP-Buchsen?

OIP-Durchführungen verwenden ölimprägniertes Papier, während RIP-Durchführungen harzimprägniertes Papier verwenden. RIP-Durchführungen bieten im Vergleich zu OIP-Durchführungen eine verbesserte dielektrische Leistung und Umweltbeständigkeit.

3. Welche Art von Hochspannungsdurchführung ist am haltbarsten?

Buchsen aus Verbundwerkstoffen sind am langlebigsten und bieten eine hervorragende Beständigkeit gegen Witterungseinflüsse, Korrosion und mechanische Beanspruchung.

4. Können Durchführungen aus Verbundwerkstoffen in allen Hochspannungsanwendungen verwendet werden?

Ja, Durchführungen aus Verbundwerkstoffen sind äußerst vielseitig und können in verschiedenen Hochspannungsanwendungen eingesetzt werden, einschließlich Stromverteilungs- und erneuerbaren Energiesystemen.

5. Welche Faktoren sollte ich bei der Auswahl einer Hochspannungsdurchführung berücksichtigen?

Zu den Schlüsselfaktoren zählen die Spannungshöhe, die Umgebungsbedingungen, die mechanische Beanspruchung und die erforderliche Lebensdauer der Durchführung.
