Dans le monde de la distribution d’énergie électrique, les Glass Insulators sont les héros méconnus qui gardent les lumières allumées. Ils fournissent l’isolation électrique et le support mécanique nécessaires aux conducteurs lourds. Cependant, un phénomène spécifique empêche les ingénieurs des services publics de dormir la nuit : les éclats spontanés. Contrairement aux alternatives en porcelaine, le verre trempé possède une caractéristique unique selon laquelle les contraintes internes peuvent provoquer la désintégration de la coque en verre en petits fragments sans impact externe.
Ce guide se concentre sur la « perspicacité d'expert » en matière de détection et de gestion de ces pannes grâce à une inspection visuelle et une maintenance systématiques. Nous explorerons pourquoi les isolateurs en verre pour les lignes de transmission se brisent, comment identifier les formations de « tronçons » à partir du sol et comment mettre en œuvre une stratégie de maintenance qui évite les chutes de ligne catastrophiques. Comprendre ces nuances garantit que votre haute tension reste résiliente face aux facteurs de stress environnementaux et à la fatigue interne des matériaux. infrastructure
Comprendre le mécanisme de l'éclatement spontané
Pour détecter un échec, nous devons d’abord comprendre pourquoi il se produit. Les isolateurs en verre trempé sont fabriqués selon un processus de refroidissement rapide. Cela crée un état de compression élevée en surface et de tension élevée au cœur. Bien que cela les rende incroyablement résistants, cela signifie également que si une fissure pénètre dans la couche de compression, la coque entière libère instantanément son énergie stockée.
Le coupable le plus courant est une inclusion de sulfure de nickel (NiS), une minuscule impureté métallique qui peut se développer avec le temps. Des facteurs environnementaux tels que des variations de température extrêmes ou des charges lourdes sur les lignes haute tension peuvent déclencher cette expansion. Lorsque le verre se brise, il ne laisse derrière lui que le capuchon et la tige en métal, souvent appelés « bout ». La beauté du verre transparent est que ces bouts sont incroyablement faciles à repérer par rapport aux fissures capillaires de la porcelaine. La résistance mécanique de l’assemblage interne restant intacte même après le retrait du verre, la ligne reste généralement en place, offrant ainsi aux équipes de maintenance une fenêtre d’opportunité pour la réparation.
Mettre en œuvre un protocole d’inspection visuelle systématique
L'inspection visuelle est la principale ligne de défense pour Isolateurs en verre pour lignes de transmission . Étant donné que ces composants se trouvent souvent à des centaines de pieds dans les airs, le « comment » de l'inspection est tout aussi important que le « quoi ». Une approche systématique garantit qu'aucune tour n'est négligée et que les données collectées sont exploitables par les équipes de maintenance.
Imagerie haute résolution basée sur des drones
Les inspections binoculaires traditionnelles depuis le sol sont limitées par l'angle et la distance. Les services publics modernes utilisent désormais des drones équipés de caméras haute résolution pour capturer des vues à 360 degrés des haute tension . chaînes Cela permet aux inspecteurs de voir la face supérieure des isolateurs en verre , où des débris ou des « écailles » précoces pourraient se produire. Les drones peuvent voler suffisamment près pour voir la texture du verre, aidant ainsi à faire la distinction entre une simple saleté et une véritable dégradation du matériau.
Identification du « stub » au niveau du sol
Si une coque en verre trempé s'est déjà brisée, le bout résultant ressemble à une articulation en métal nu au milieu d'une corde. Sur les cordes transparentes ou teintées en vert, l'absence de la « jupe » ou du « disque » crée un écart notable dans la silhouette de la corde isolante. Les inspecteurs doivent rechercher les « disques manquants » dans le ciel lumineux. Ils devraient également vérifier la base de la tour ; un tas de petits cubes de « sucre » en verre est un signe définitif qu'un isolant en verre a récemment subi un éclatement spontané.
Signes avant-coureurs : au-delà de la destruction
Bien que l'éclatement spontané soit « spontané » par définition, il existe souvent des indices subtils indiquant qu'un isolant en verre est soumis à une contrainte excessive. Les experts en maintenance recherchent des indicateurs de « pré-éclatement » pour prévenir l'événement avant qu'il ne se produise, notamment dans les environnements anti-pollution où s'accumulent du sel ou des poussières industrielles.
Reconnaître les fissures de surface et les marques de contrainte
Détection de microfissures
Dans certaines conditions d'éclairage, le verre transparent peut révéler des lignes fines ou des « craquelures » sur la surface. Il ne s’agit pas encore d’éclats complets mais indiquent que la compression de surface est remise en question. Dans les applications haute tension , ces microfissures peuvent piéger l'humidité et les polluants, entraînant des courants de fuite et un éventuel « suivi ». Si plusieurs unités d'une chaîne présentent une surface terne, elles peuvent approcher de la fin de leur durée de vie.
Marques de brûlure par embrasement
Les inspecteurs doivent rechercher des « cicatrices » noires ou métalliques sur la surface du verre. Ces marques indiquent que l'électricité a traversé le disque isolant. Sur les isolateurs en verre pour l'électrification ferroviaire , ces contournements sont souvent provoqués par la poussière de carbone provenant des pantographes. Les marques de brûlure affaiblissent l'intégrité thermique du verre trempé . Une unité présentant une cicatrice de contournement est statistiquement plus susceptible de se briser lors de la prochaine baisse importante de température, car la chaleur de l'arc a modifié l'équilibre des contraintes internes.

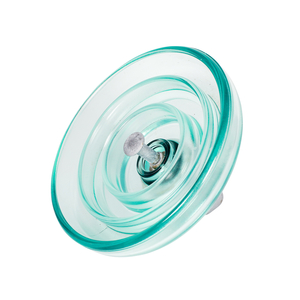

Stratégies de maintenance pour les zones à haute pollution
anti-pollution Les isolateurs en verre sont conçus avec des profils spécifiques pour évacuer l'eau et résister à la saleté. Or, dans les zones côtières ou industrielles, les besoins en maintenance montent en flèche. Si des polluants s'accumulent, les « arcs secs » qui en résultent peuvent chauffer le verre de manière inégale, déclenchant ainsi un éclat.
Lavage ou revêtement
Dans de nombreux secteurs Haute Tension , le « lavage sous tension » est utilisé pour maintenir les isolateurs en verre . Nettoyer Cela implique de pulvériser de l’eau déminéralisée à haute pression sur les cordes pendant qu’elles sont sous tension. Alternativement, certains services publics appliquent un revêtement de silicone vulcanisé à température ambiante (RTV) sur le transparent . verre Cela ajoute une couche hydrophobe qui empêche l'eau de former un film continu.
Surveillance du courant de fuite
La maintenance avancée implique l'installation de capteurs de courant de fuite sur l'extrémité « froide » de la chaîne Glass Insulator . Si le courant augmente, cela indique à l'équipe que les propriétés anti-pollution échouent. Cela permet une « maintenance prédictive » : nettoyer les isolateurs avant que l'arc ne devienne suffisamment grave pour provoquer une rupture thermique. C'est beaucoup plus rentable que de remplacer les talons brisés en cas d'urgence.
Intégrité mécanique et prévention des chutes de ligne
L'un des plus grands avantages des trempé isolateurs en verre est leur nature mécanique « à sécurité intégrée ». Même lorsque le verre disparaît, le capuchon et la broche métalliques sont conçus pour supporter le poids du conducteur. Cependant, les équipes de maintenance doivent comprendre les limites de ce « tronçon » mécanique.
Test de résistance résiduelle
Des études montrent qu'un bout d' isolant en verre brisé conserve environ 80 à 90 % de sa résistance mécanique d'origine (Vérifier : norme CEI 60383). Pour les lignes de transmission , cela suffit généralement à éviter une chute de ligne. Cependant, pour l’électrification ferroviaire , où les vibrations dues au passage des trains sont constantes, le risque est plus élevé. Les équipes de maintenance doivent donner la priorité au remplacement des embouts dans les zones à fortes vibrations afin d'éviter que la goupille ne glisse hors du capuchon en raison de l'usure.
Redondance des chaînes
Lors de la conception de lignes haute tension , les ingénieurs incluent souvent des disques « supplémentaires » dans chaque chaîne. Cette redondance signifie que si un ou deux isolateurs en verre se brisent, les unités restantes peuvent toujours supporter la charge électrique. Les protocoles de maintenance doivent définir un « Nombre critique » : par exemple, si une chaîne de 10 unités comporte 2 stubs, il s'agit d'une réparation urgente ; s'il en a 3, c'est un arrêt d'urgence.
Comparaison : besoins d'entretien du verre et de la porcelaine
Le choix entre les matériaux a un impact sur le budget de maintenance à long terme. Les isolateurs en verre offrent des avantages distincts dans la phase de « détection » de la maintenance, c'est pourquoi ils sont si populaires pour les lignes de transmission longue distance..
Fonctionnalité
Verre trempé
Porcelaine / Céramique
Visibilité de l'échec
Extrêmement élevé (brise)
Faible (fissures capillaires)
Tests électriques
Non obligatoire (le visuel suffit)
Nécessite des tests de type « Perforé »
Besoin de nettoyage
Faible ( autonettoyante ) transparente surface
Élevé (la surface poreuse retient la saleté)
Détection du vieillissement
Immédiat
Nécessite une analyse en laboratoire
Sécurité mécanique
Maintient la force comme un talon
Peut laisser tomber la ligne en cas de perforation
Pour un responsable des achats ou de la maintenance, le « coût total de possession » des isolants en verre est souvent inférieur, car ils éliminent le besoin de « tests de buzz » coûteux ou de thermographie infrarouge nécessaires pour trouver des fissures cachées dans la porcelaine.
Le rôle des environnements d’électrification ferroviaire
Les isolateurs en verre pour l’électrification ferroviaire sont confrontés à des défis uniques. Contrairement aux lignes électriques standard, celles-ci sont soumises à des « chocs » mécaniques constants et à la poussière métallique provenant du système de caténaire aérien.
Gestion des vibrations
Le passage constant des trains crée une vibration rythmique qui peut accélérer la croissance des inclusions NiS. Dans ces contextes, les contrôles de maintenance devraient être effectués plus fréquemment. Nous recommandons des survols mensuels par drone pour les lignes ferroviaires à grande vitesse afin de garantir qu'aucun isolateur de verre n'a « éclaté » en raison de la fatigue mécanique.
Prévenir les bris dus au « froid »
Dans les climats froids, la combinaison de la charge de glace et de la traction mécanique du train peut créer une « tempête parfaite ». Le verre trempé supporte bien le froid, mais si la glace s'accumule dans les « hangars » (les crêtes du verre), cela peut créer une pression inégale. Maintenir des voies dégagées pour l'écoulement de l'eau sur les disques transparents est vital pour la sécurité ferroviaire.
Analyse post-éclatement : améliorer la fiabilité future
La maintenance ne s'arrête pas au remplacement d'un talon. Pour vraiment maîtriser les isolants en verre , vous devez rechercher le « pourquoi » derrière la panne. S'agissait-il d'une inclusion ponctuelle ou s'agit-il d'un problème systémique lié à un lot spécifique ?
Tests en laboratoire des talons récupérés
Lorsqu'une unité se brise, l'équipe de maintenance doit récupérer le capuchon et la goupille autant que possible. L'analyse en laboratoire peut révéler si la défaillance a été causée par un « arc-over » externe ou par une contrainte interne du matériau. Si une chaîne d' haute tension isolateurs en verre se brise plusieurs fois en quelques mois, cela peut indiquer que la ligne est soumise à des vibrations harmoniques ou à des surtensions au-delà de sa conception.
Mise à jour du registre des actifs
Chaque unité brisée doit être enregistrée avec son emplacement, son âge et ses conditions environnementales. Au fil du temps, ces données permettent au service public de prédire quand certaines sections des lignes de transmission auront besoin d'une « réisolation » complète. Cette approche proactive fait passer l'organisation de la « lutte contre les incendies » à une gestion stratégique de ceux-ci.
Conclusion
La détection des éclats spontanés dans les isolateurs en verre est une compétence spécialisée qui combine une observation visuelle approfondie avec la technologie moderne. En tirant parti de la transparente du verre nature trempé , les équipes de maintenance peuvent identifier rapidement les défaillances qui resteraient cachées dans d'autres matériaux. Qu'il s'agisse à haute tension de lignes de transport ou de systèmes complexes d'électrification ferroviaire , la clé réside dans un protocole systématique : imagerie par drone, contrôles au sol des tronçons et compréhension approfondie des antipollution . exigences Bien que les bris fassent partie intégrante de la technologie du verre, ils sont gérables, prévisibles et, avec un entretien approprié, ils sont rarement une cause de panne du système.
FAQ
Q1 : Un isolateur en verre brisé est-il dangereux ?
R : Électriquement, oui, car la valeur d'isolation de la chaîne est réduite. Cependant, mécaniquement, le verre trempé est conçu de manière à ce que le capuchon métallique et la broche restent connectés, empêchant généralement le fil de tomber.
Q2 : Pouvez-vous savoir si un isolant en verre est sur le point de se briser ?
R : C’est difficile, mais pas impossible. Recherchez des « crazing » ou de petits éclats sur la transparente . surface Utilisez également des caméras infrarouges ; une unité qui fonctionne « plus chaude » que ses voisins subit un courant de fuite et pourrait bientôt se briser.
Q3 : La pluie aide-t-elle ou endommage-t-elle les isolants en verre ?
R : Généralement, la pluie aide. La transparente et lisse des surface isolants en verre permet à la pluie d'éliminer la poussière et le sel. Cette propriété « autonettoyante » explique pourquoi ils sont excellents en termes de performances anti-pollution .
