In der Welt der Stromverteilung sind Glasisolatoren die heimlichen Helden, die dafür sorgen, dass das Licht brennt. Sie bieten die notwendige elektrische Isolierung und mechanische Unterstützung für schwere Leiter. Allerdings hält ein bestimmtes Phänomen die Ingenieure der Energieversorger nachts wach: das spontane Zerbrechen. Im Gegensatz zu Porzellanalternativen verfügt gehärtetes Glas über die einzigartige Eigenschaft, dass innere Spannungen dazu führen können, dass die Glashülle ohne äußere Einwirkung in kleine Fragmente zerfällt.
Dieser Leitfaden konzentriert sich auf die „Experteneinblicke“ zur Erkennung und Bewältigung dieser Fehler durch systematische visuelle Inspektion und Wartung. Wir werden untersuchen, warum Glasisolatoren für Übertragungsleitungen zerbrechen, wie man „Stub“-Formationen vom Boden aus erkennt und wie man eine Wartungsstrategie umsetzt, die katastrophale Leitungsausfälle verhindert. Das Verständnis dieser Nuancen stellt sicher, dass Ihre Hochspannungsinfrastruktur sowohl gegen Umwelteinflüsse als auch gegen interne Materialermüdung widerstandsfähig bleibt.
Den Mechanismus der spontanen Zersplitterung verstehen
Um einen Fehler zu erkennen, müssen wir zunächst verstehen, warum er auftritt. Glasisolatoren aus gehärtetem Glas werden durch einen schnellen Abkühlprozess hergestellt. Dadurch entsteht ein Zustand hoher Kompression an der Oberfläche und hoher Spannung im Kern. Das macht sie zwar unglaublich stark, bedeutet aber auch, dass die gesamte Hülle ihre gespeicherte Energie sofort abgibt, wenn ein Riss in die Kompressionsschicht eindringt.
Der häufigste Übeltäter ist ein Einschluss von Nickelsulfid (NiS), einer winzigen metallischen Verunreinigung, die sich mit der Zeit ausdehnen kann. Umweltfaktoren wie extreme Temperaturschwankungen oder starke Belastungen von Hochspannungsleitungen können diese Ausdehnung auslösen. Wenn das Glas zerbricht, bleiben nur die Metallkappe und der Stift zurück, die oft als „Stummel“ bezeichnet werden. Das Schöne an transparentem Glas ist, dass diese Stümpfe im Vergleich zu Haarrissen im Porzellan unglaublich leicht zu erkennen sind. Da die mechanische Festigkeit der internen Baugruppe auch nach dem Entfernen des Glases erhalten bleibt, bleibt die Linie in der Regel in Betrieb und gibt den Wartungsteams Zeit für Reparaturen.
Implementierung eines systematischen visuellen Inspektionsprotokolls
Die Sichtprüfung ist die primäre Verteidigungslinie für Glasisolatoren für Übertragungsleitungen . Da sich diese Komponenten oft Hunderte von Fuß in der Luft befinden, ist das „Wie“ der Inspektion genauso wichtig wie das „Was“. Ein systematischer Ansatz stellt sicher, dass kein Turm übersehen wird und dass die gesammelten Daten für Wartungsteams verwertbar sind.
Drohnenbasierte hochauflösende Bildgebung
Herkömmliche binokulare Inspektionen vom Boden aus sind durch Winkel und Entfernung begrenzt. Moderne Versorgungsunternehmen nutzen heute Drohnen, die mit hochauflösenden Kameras ausgestattet sind, um 360-Grad-Ansichten der Hochspannungsstränge aufzunehmen . Dadurch können Prüfer die Oberseite der Glasisolatoren sehen , wo Ablagerungen oder frühzeitige „Absplitterungen“ auftreten können. Drohnen können nah genug heranfliegen, um die Textur des Glases zu erkennen und so dabei helfen, zwischen einfachem Schmutz und tatsächlicher Materialverschlechterung zu unterscheiden.
Bodennahe „Stub“-Identifizierung
Wenn eine Hartglasschale bereits zerbrochen ist, sieht der resultierende Stumpf aus wie ein nackter Metallknöchel in der Mitte einer Schnur. Bei transparenten oder grün getönten Saiten entsteht durch das Fehlen des „Schürzes“ oder der „Scheibe“ eine deutliche Lücke in der Silhouette der Isolatorschnur. Inspektoren sollten bei hellem Himmel nach „fehlenden Festplatten“ suchen. Sie sollten auch den Sockel des Turms überprüfen; Ein Haufen kleiner „Zuckerwürfel“ aus Glas ist ein eindeutiges Zeichen dafür, dass ein Glasisolator kürzlich spontan zersplittert ist.
Frühwarnzeichen: Beyond the Shatter
Während spontanes Zerbrechen per Definition „spontan“ ist, gibt es oft subtile Hinweise darauf, dass ein Glasisolator übermäßiger Belastung ausgesetzt ist. Wartungsexperten suchen nach „Pre-Shatter“-Indikatoren, um das Ereignis zu verhindern, bevor es eintritt, insbesondere in umweltfreundlichen Umgebungen, in denen sich Salz oder Industriestaub ansammeln.
Erkennen von Haarrissen und Spannungsspuren auf der Oberfläche
Erkennung von Mikrorissen
Unter bestimmten Lichtverhältnissen kann es bei transparentem Glas zu feinen Linien oder „Haarrissen“ auf der Oberfläche kommen. Dabei handelt es sich noch nicht um vollständige Splitter, sie weisen jedoch darauf hin, dass die Oberflächenkompression in Frage gestellt wird. In Hochspannungsanwendungen können diese Mikrorisse Feuchtigkeit und Schadstoffe einschließen, was zu Leckströmen und schließlich zu „Kriechenbildung“ führt. Wenn mehrere Einheiten in einem Strang eine stumpfe Oberfläche aufweisen, nähern sie sich möglicherweise dem Ende ihrer Lebensdauer.
Flashover-Brandflecken
Prüfer sollten nach schwarzen oder metallischen „Narben“ auf der Glasoberfläche suchen. Diese Markierungen weisen darauf hin, dass Elektrizität über die Isolatorscheibe gesprungen ist. Bei Glasisolatoren für die Eisenbahnelektrifizierung werden diese Überschläge häufig durch Kohlenstoffstaub von Stromabnehmern verursacht. Brandflecken schwächen die thermische Integrität des gehärteten Glases. Bei einem Gerät mit einer Überschlagsnarbe ist die Wahrscheinlichkeit, dass es beim nächsten größeren Temperaturabfall zerbricht, statistisch gesehen höher, da die Hitze des Lichtbogens das interne Spannungsgleichgewicht verändert hat.
Instandhaltungsstrategien für Gebiete mit hoher Schadstoffbelastung
Umweltfreundliche Glasisolatoren sind mit speziellen Profilen ausgestattet, um Wasser abzuleiten und Schmutz zu widerstehen. In Küsten- oder Industriegebieten steigen die Wartungsanforderungen jedoch sprunghaft an. Wenn sich Schadstoffe ansammeln, kann der entstehende „Trockenbandlichtbogen“ das Glas ungleichmäßig erhitzen und einen Bruch auslösen.
Waschen vs. Beschichten
In vielen Hochspannungsbereichen wird zur Aufrechterhaltung das „Live-Line-Washing“ eingesetzt Glasisolatoren reinigen. Dabei wird unter hohem Druck entionisiertes Wasser auf die Saiten gesprüht, während diese unter Spannung stehen. Alternativ tragen einige Versorgungsunternehmen eine bei Raumtemperatur vulkanisierte (RTV) Silikonbeschichtung auf das transparente Glas auf. Dadurch wird eine hydrophobe Schicht hinzugefügt, die verhindert, dass Wasser einen kontinuierlichen Film bildet.
Überwachung des Leckstroms
Zur erweiterten Wartung gehört die Installation von Leckstromsensoren am „kalten“ Ende des Glasisolatorstrangs . Wenn der Strom ansteigt, teilt dies dem Team mit, dass die Anti- Verschmutzungseigenschaften versagen. Dies ermöglicht eine „vorausschauende Wartung“ – die Reinigung der Isolatoren, bevor der Lichtbogen so stark wird, dass es zu einem thermischen Bruch kommt. Dies ist wesentlich kostengünstiger als der Austausch zerbrochener Stubs im Notfall.
Mechanische Integrität und Verhinderung von Leitungsverlusten
Einer der größten Vorteile von aus gehärtetem Glas Isolatoren ist ihre „ausfallsichere“ mechanische Beschaffenheit. Selbst wenn das Glas verschwindet, sind die Metallkappe und der Stift so konzipiert, dass sie das Gewicht des Leiters tragen. Allerdings müssen Wartungsteams die Grenzen dieses mechanischen „Stummels“ verstehen.
Restfestigkeitsprüfung
Studien zeigen, dass ein zerbrochener Glasisolatorstummel etwa 80 % bis 90 % seiner ursprünglichen mechanischen Festigkeit behält (Überprüfung: Norm IEC 60383). Bei Übertragungsleitungen reicht dies normalerweise aus, um einen Leitungsausfall zu verhindern. Bei jedoch höher. der Eisenbahnelektrifizierung , wo die Vibrationen durch vorbeifahrende Züge konstant sind, ist das Risiko Wartungsteams sollten dem Austausch von Stummeln in Zonen mit hoher Vibration Priorität einräumen, um zu verhindern, dass der Stift aufgrund von Verschleiß irgendwann aus der Kappe rutscht.
String-Redundanz
Beim Entwurf von Hochspannungsleitungen bauen Ingenieure häufig „zusätzliche“ Scheiben in jeden Strang ein. Diese Redundanz bedeutet, dass, wenn ein oder zwei Glasisolatoren zerbrechen, die verbleibenden Einheiten immer noch die elektrische Last bewältigen können. Wartungsprotokolle sollten eine „Kritische Anzahl“ definieren – wenn beispielsweise ein 10-Einheiten-Strang 2 Stichleitungen hat, handelt es sich um eine dringende Reparatur; Wenn es 3 hat, handelt es sich um eine Notabschaltung.
Vergleich: Wartungsbedarf für Glas und Porzellan
Die Wahl zwischen Materialien wirkt sich auf das langfristige Wartungsbudget aus. Glasisolatoren bieten deutliche Vorteile in der „Erkennungs“-Phase der Wartung, weshalb sie für Fernübertragungsleitungen so beliebt sind.
Bei einer Beschädigung kann die Leine herunterfallen
Für einen Beschaffungs- oder Wartungsbeauftragten sind die „Gesamtbetriebskosten“ für Glasisolatoren häufig niedriger, da teure „Summertests“ oder Infrarot-Thermografie zum Auffinden versteckter Risse im Porzellan nicht mehr erforderlich sind.
Die Rolle der Eisenbahnelektrifizierungsumgebungen
Glasisolatoren für die Eisenbahnelektrifizierung stehen vor besonderen Herausforderungen. Im Gegensatz zu herkömmlichen Versorgungsleitungen sind diese ständigen mechanischen „Stößen“ und metallischem Staub aus dem Oberleitungssystem ausgesetzt.
Vibrationsmanagement
Durch das ständige Vorbeifahren von Zügen entsteht eine rhythmische Vibration, die das Wachstum von NiS-Einschlüssen beschleunigen kann. In diesen Einstellungen sollten Wartungsprüfungen häufiger erfolgen. Wir empfehlen monatliche Drohnenüberflüge für Hochgeschwindigkeitsstrecken, um sicherzustellen, dass keine Glasisolatoren aufgrund mechanischer Ermüdung „geplatzt“ sind.
Verhindert „kaltes“ Splittern
In kalten Klimazonen kann die Kombination aus Eisbelastung und der mechanischen Zugkraft des Zuges einen „perfekten Sturm“ erzeugen. Gehärtetes Glas verträgt Kälte gut, aber wenn sich in den „Schuppen“ (den Kanten des Glases) Eis ansammelt, kann es zu ungleichmäßigem Druck kommen. Die Aufrechterhaltung freier Abflusswege für das Wasser auf den transparenten Scheiben ist für die Eisenbahnsicherheit von entscheidender Bedeutung.
Post-Shatter-Analyse: Verbesserung der zukünftigen Zuverlässigkeit
Die Wartung endet nicht mit dem Austausch eines Stummels. Um wirklich zu beherrschen Glasisolatoren , müssen Sie das „Warum“ hinter dem Fehler untersuchen. War es eine einmalige Aufnahme oder handelt es sich um ein systemisches Problem bei einer bestimmten Charge?
Labortests wiederhergestellter Stubs
Wenn eine Einheit zerbricht, sollte das Wartungsteam nach Möglichkeit die Kappe und den Stift zurückholen. Eine Laboranalyse kann Aufschluss darüber geben, ob der Fehler durch einen externen „Lichtbogenüberschlag“ oder interne Materialspannung verursacht wurde. Wenn eine Reihe von Hochspannungs- Glasisolatoren innerhalb weniger Monate mehrfach zersplittert, kann dies darauf hindeuten, dass die Leitung harmonischen Schwingungen oder Spannungsspitzen ausgesetzt ist, die über ihre Auslegung hinausgehen.
Aktualisieren des Asset-Registers
Jede zerstörte Einheit sollte mit Standort, Alter und Umgebungsbedingungen protokolliert werden. Mithilfe dieser Daten kann der Energieversorger im Laufe der Zeit vorhersagen, wann bestimmte Abschnitte der Übertragungsleitungen eine vollständige „Neuisolierung“ benötigen. Dieser proaktive Ansatz führt die Organisation von der „Brandbekämpfung“ zur strategischen Bewältigung von Zerstörungen.
Abschluss
Das Erkennen spontaner Glasisolatoren ist eine Spezialfähigkeit, die scharfe visuelle Beobachtung mit moderner Technologie kombiniert. Durch die Nutzung der transparenten Beschaffenheit von gehärtetem Glas können Wartungsteams schnell Fehler erkennen, die bei anderen Materialien verborgen bleiben würden. Unabhängig davon verwalten Hochspannungsleitungen , ob Sie oder komplexe Systeme zur Eisenbahnelektrifizierung , ist ein systematisches Protokoll der Schlüssel: Drohnenbildgebung, Bodenkontrollen für Stichleitungen und ein tiefes Verständnis der Umweltschutzanforderungen . Obwohl Splitter ein fester Bestandteil der Glastechnologie sind, sind sie beherrschbar, vorhersehbar und – bei richtiger Wartung – selten eine Ursache für Systemausfälle.
FAQ
F1: Ist ein zerbrochener Glasisolator gefährlich?
A: Elektrisch gesehen ja, weil der Isolationswert der Saite reduziert wird. Mechanisch ist jedoch gehärtetes Glas so konstruiert, dass die Metallkappe und der Stift verbunden bleiben und normalerweise verhindert, dass der Draht herunterfällt.
F2: Können Sie erkennen, ob ein Glasisolator kurz vor dem Zerbrechen steht?
A: Es ist schwierig, aber nicht unmöglich. Achten Sie auf „Haarrisse“ oder kleine Absplitterungen auf der transparenten Oberfläche. Verwenden Sie außerdem Infrarotkameras. Ein Gerät, das „heißer“ läuft als seine Nachbarn, weist einen Leckstrom auf und kann bald zerbrechen.
F3: Hilft oder schadet Regen Glasisolatoren?
A: Im Allgemeinen hilft Regen. Die transparente , glatte Oberfläche der Glasisolatoren ermöglicht es dem Regen, Staub und Salz wegzuspülen. Aufgrund dieser „selbstreinigenden“ Eigenschaft eignen sie sich hervorragend für den Schutz vor Umweltverschmutzung .

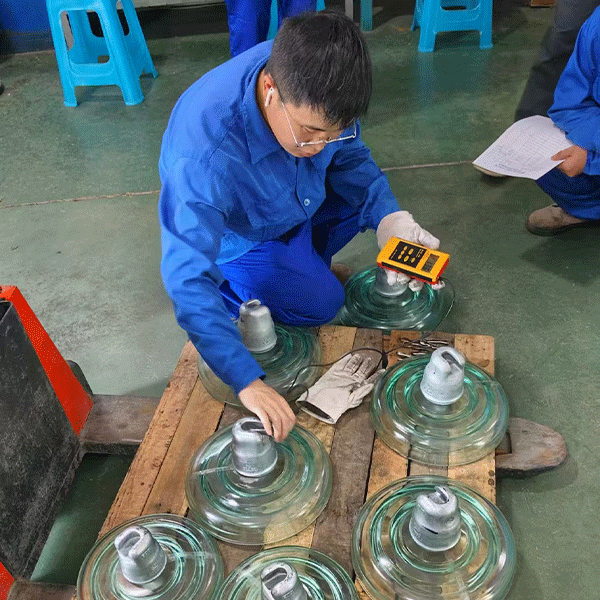

Unsere Fabrik und Fertigungsstärke
