Le choix du traversée de transformateurmatériau est devenu une décision cruciale pour les ingénieurs, les services publics et les acheteurs d'équipements qui souhaitent une stabilité et une sécurité à long terme de leurs actifs électriques. Les traversées de transformateur constituent la passerelle entre les enroulements internes et le système d'alimentation externe, et leur fiabilité définit les performances globales du transformateur. Aujourd’hui, deux matériaux principaux dominent les discussions : la porcelaine et l’époxy. Chacun présente des avantages, des faiblesses et des atouts spécifiques à l’application qui doivent être compris avant de faire des choix d’approvisionnement. Nanjing Rainbow Electric Co., Ltd. (NJREC) fournit des traversées de transformateur en porcelaine et en époxy conformes aux normes ANSI Transformer Bushing, DIN Transformer Bushing et EN Transformer Bushing, offrant aux clients flexibilité et confiance technique pour chaque projet.
En un coup d'œil : qu'est-ce qui distingue les bagues en porcelaine et en époxy ?
Propriétés des matériaux
La porcelaine jouit depuis longtemps d'une grande confiance en raison de ses performances mécaniques robustes et de sa capacité à résister à des décennies de service dans des conditions météorologiques variées. Il résiste à la lumière ultraviolette et maintient sa rigidité diélectrique même dans des environnements extérieurs difficiles. Pourtant, sa fragilité inhérente signifie qu’une attention particulière est requise lors de l’expédition et de l’installation. L’époxy, quant à lui, offre une alternative plus légère et plus résistante aux chocs. Sa flexibilité lors de la manipulation réduit les risques de fissures, ce qui est précieux lorsque les équipements doivent être transportés sur des sites éloignés ou accidentés. Les propriétés diélectriques de l'époxy sont tout aussi fortes, ce qui le rend fiable à la fois pour les niveaux de distribution et de moyenne tension.
Différences de fabrication
Les bagues en porcelaine sont fabriquées en sections de céramique séparées assemblées avec des brides et des joints métalliques. Chaque joint introduit un point faible potentiel, notamment lorsqu’il est exposé à des contraintes mécaniques ou à des cycles environnementaux à long terme. Les bagues époxy sont coulées en une seule pièce, supprimant ces jonctions et améliorant l'intégrité de l'étanchéité. Cet avantage de fabrication explique pourquoi l'époxy a été largement adopté pour les conceptions de transformateurs compacts et étanches telles que les sous-stations urbaines et sur socle où l'espace est limité et où les interruptions de service doivent être minimisées.
Performances sur le terrain : manipulation, étanchéité et fiabilité à long terme
Sceller les vulnérabilités
L’étanchéité reste l’un des principaux différenciateurs. La porcelaine nécessite des interfaces de joints autour de la bride, qui peuvent se dégrader au fil des années de fonctionnement. Les fuites, une fois développées, peuvent permettre à l’humidité de pénétrer, menaçant ainsi les performances d’isolation. Les bagues époxy, étant monolithiques, offrent beaucoup moins de points d'étanchéité. Leur structure résiste naturellement à la pénétration de l’humidité, ce qui constitue un avantage pour les climats humides ou pluvieux.
Comparaison des performances de pollution et de fuite
Dans les zones très polluées (districts industriels, déserts ou régions côtières), la ligne d'isolement est primordiale. La porcelaine excelle grâce à sa surface vitrée et hydrophobe et à ses profils de foule bien établis. Les conceptions époxy peuvent être conçues avec des lignes de fuite comparables, mais la surface hydrophobe peut s'éroder progressivement sous l'effet des UV et de la contamination. Pour les très hautes tensions et les expositions environnementales extrêmes, de nombreux services publics choisissent encore la porcelaine comme option la plus sûre à long terme.
Exemples de pannes typiques et de causes profondes
La défaillance de la porcelaine résulte souvent d’un choc mécanique accidentel ou d’une contrainte lors de l’installation. Une fois qu’une fissure se propage, une défaillance catastrophique est probable, exigeant un remplacement immédiat. Les bagues époxy peuvent à la place développer des traces de surface ou une décharge partielle en raison du vieillissement et du stress UV, surtout si elles ne sont pas correctement protégées. La reconnaissance de ces modes de défaillance distincts aide les opérateurs à aligner leurs stratégies de maintenance sur les caractéristiques des matériaux.
Considérations relatives à l'entretien et au remplacement
En quoi l'inspection diffère
Les pratiques de maintenance reflètent la conception matérielle. Les bagues en porcelaine nécessitent une inspection visuelle minutieuse pour détecter les fissures, la détérioration du vernis ou les fuites au niveau des joints de bride. Les tests électriques standard (tan-delta, contrôles de capacité et surveillance des décharges partielles) s'appliquent aux deux matériaux. La conception monobloc de l'époxy simplifie l'inspection puisque les points faibles sont moins nombreux et les risques de fuite sont moindres.
Facilité d’installation et risques
Les équipes d’installation doivent également peser les risques. Le poids et la fragilité de la porcelaine exigent un levage minutieux à l'aide d'outils spécialisés. Un léger coup peut rendre le composant inutile. Les bagues époxy, étant plus légères, réduisent l'intensité du travail et les risques. Dans les sous-stations souterraines ou intérieures où l'espace de manœuvre est restreint, la structure plus légère de l'époxy permet de gagner du temps et d'éviter des accidents coûteux.
Cas d’espérance de vie et considérations liées au coût de possession
Les bagues en porcelaine sont réputées pour leur longévité, qui dure souvent plusieurs décennies si les conditions environnementales sont stables et les inspections cohérentes. Les bagues époxy ont généralement un cycle de vie un peu plus court mais hautement prévisible. Leur avantage d’étanchéité réduit les interventions de maintenance, économisant ainsi les coûts dans les environnements où l’accessibilité est difficile. Pour les opérateurs qui équilibrent leurs investissements en capital par rapport à leurs budgets opérationnels, l'époxy peut représenter un coût de possession inférieur dans les systèmes de distribution et moyenne tension, tandis que la porcelaine continue d'offrir une fiabilité inégalée pour la transmission haute tension.
Normes et recommandations de matériaux par application
Quelles normes prescrivent ou autorisent généralement quels matériaux
Les normes restent des guides importants pour la sélection des matériaux. Les spécifications ANSI Transformer Bushing répertorient traditionnellement la porcelaine pour les plages de tension plus élevée, mais font de plus en plus référence à l'époxy pour les classes de moyenne tension. Les normes DIN Transformer Bushing, largement utilisées en Europe, privilégient l'époxy pour les réseaux de distribution modernes tout en conservant les options en porcelaine pour les projets HT spécifiques. Les normes EN Transformer Bushing reconnaissent les deux matériaux, laissant les services publics décider en fonction des exigences de performance spécifiques au site.
Matrice de recommandations basées sur les applications
Sites extérieurs pollués : Porcelaine recommandée pour une ligne de fuite robuste et des propriétés de surface stables.
Régions côtières ou humides : Porcelaine pour HT, époxy pour MV avec versions coulées scellées.
Sites ferroviaires et sites soumis à de fortes vibrations : l'époxy convient aux appareillages compacts et aux installations mobiles.
Sous-stations intérieures : époxy préféré en raison de la sécurité, du poids plus léger et du montage plus simple.
Transformateurs montés sur socle : l'époxy est standard en raison de sa conception compacte et de son étanchéité intégrale.
Rétrofit et interchangeabilité : peut-on remplacer la porcelaine par de l'époxy ?
Contrôles mécaniques et d'étanchéité avant mise à niveau
Le remplacement des bagues en porcelaine par des équivalents époxy est possible, mais seulement après avoir confirmé l'ajustement et la compatibilité d'étanchéité. Les ingénieurs doivent s'assurer que les dimensions des brides, les lignes de fuite et les interfaces étanches à l'huile s'alignent sur la conception du réservoir du transformateur. Ignorer ces contrôles pourrait compromettre la sécurité et les performances.
Exemple de flux de travail de mise à niveau et de tests après remplacement
Une rénovation réussie implique de retirer soigneusement l'unité en porcelaine, de nettoyer et de préparer la surface de la bride, puis d'installer la bague époxy avec un couple calibré sur les boulons et les joints. Les étapes finales comprennent des tests diélectriques, des contrôles de fuite et des mesures de décharge partielle. Cela garantit que la modernisation offre les avantages de fiabilité escomptés sans introduire de nouveaux risques.
Conclusion
Choisir entre des bagues en porcelaine et en époxy nécessite de trouver un équilibre entre les défis environnementaux, les facteurs de manipulation et les coûts à long terme. La porcelaine reste inégalée dans les conditions de haute tension et de pollution extrêmes, tandis que l'époxy excelle dans les applications où le poids, l'étanchéité et l'accessibilité à l'entretien sont les plus importants. Pour résumer, les acheteurs et les ingénieurs doivent évaluer :
Facteurs environnementaux, notamment l’humidité, la pollution et l’exposition aux UV.
Tension nominale et durée de vie prévue.
Exigences d’accessibilité et d’inspection pour la maintenance.
Alignement standard avec la bague de transformateur ANSI, la bague de transformateur DIN ou la bague de transformateur EN.
Faisabilité de la rénovation lors du remplacement d’anciens modèles de porcelaine.

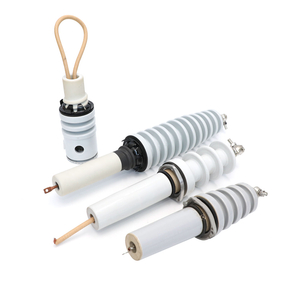

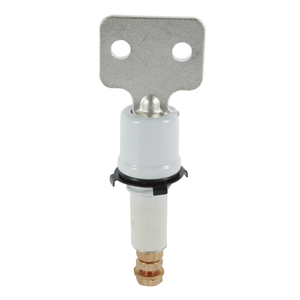

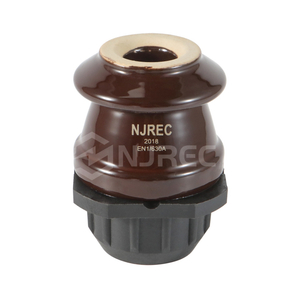

Nanjing Rainbow Electric Co., Ltd. (NJREC) propose à la fois de la porcelaine et de l'époxy traversées de transformateur conçues pour les normes mondiales et testées selon les certifications ISO, CNAS, TUV, SGS et BV. Avec une gamme complète de types ANSI, DIN et EN, NJREC propose des solutions sur mesure pour répondre aux divers besoins des services publics et des OEM. Contactez-nous dès aujourd'hui pour recevoir des fiches techniques, discuter des options techniques ou demander une solution de traversée sur mesure pour votre prochain projet de transformateur.
