La elección del casquillo del transformadormaterial se ha convertido en una decisión crítica para ingenieros, empresas de servicios públicos y compradores de equipos que desean estabilidad y seguridad a largo plazo de sus activos energéticos. Los bushings de transformadores son la puerta de entrada entre los devanados internos y el sistema de energía externo, y su confiabilidad define el rendimiento general del transformador. Hoy en día, dos materiales principales dominan la discusión: la porcelana y el epoxi. Cada uno tiene ventajas, debilidades y fortalezas específicas de la aplicación que deben comprenderse antes de tomar decisiones de adquisición. Nanjing Rainbow Electric Co., Ltd. (NJREC) suministra casquillos para transformadores de porcelana y epoxi que cumplen con los estándares ANSI para transformadores, DIN y EN, ofreciendo a los clientes flexibilidad y confianza técnica para cada proyecto.

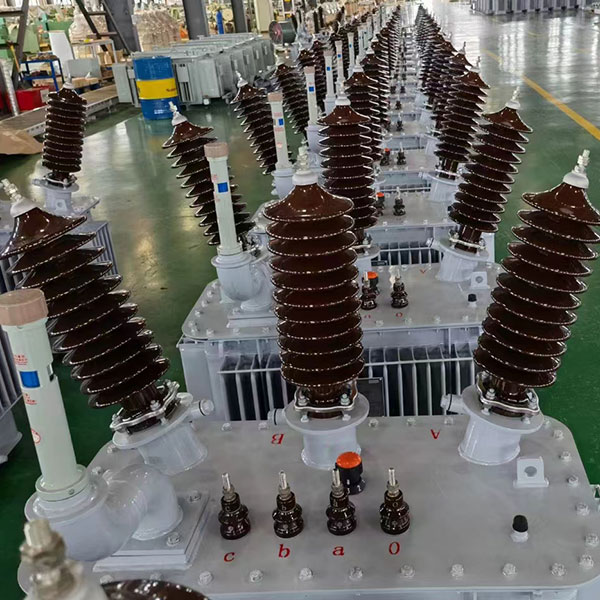

De un vistazo: ¿Qué distingue a los casquillos de porcelana y epoxi?
Propiedades de los materiales
Durante mucho tiempo se ha confiado en la porcelana debido a su sólido rendimiento mecánico y su capacidad para soportar décadas de servicio en diversas condiciones climáticas. Resiste la luz ultravioleta y mantiene la rigidez dieléctrica incluso en ambientes exteriores hostiles. Sin embargo, su fragilidad inherente significa que se requiere cuidado adicional durante el envío y la instalación. El epoxi, por otro lado, ofrece una alternativa más ligera y resistente a los impactos. Su flexibilidad durante el manejo reduce el riesgo de grietas, lo cual es valioso cuando el equipo debe transportarse a sitios remotos o accidentados. Las propiedades dieléctricas del epoxi son igualmente fuertes, lo que lo hace confiable tanto para niveles de distribución como de media tensión.
Diferencias de fabricación
Los casquillos de porcelana se fabrican en secciones cerámicas separadas que se ensamblan con bridas y juntas metálicas. Cada articulación introduce un punto débil potencial, especialmente cuando se expone a tensiones mecánicas o ciclos ambientales a largo plazo. Los casquillos de epoxi están moldeados en una sola pieza, lo que elimina estas uniones y mejora la integridad del sellado. Esta ventaja de fabricación explica por qué el epoxi se ha adoptado ampliamente para diseños de transformadores compactos y sellados, como subestaciones urbanas y montadas en pedestal, donde el espacio es escaso y las interrupciones del servicio deben minimizarse.
Rendimiento en campo: manipulación, sellado y confiabilidad a largo plazo
Sellado de vulnerabilidades
El sellado sigue siendo uno de los diferenciadores clave. La porcelana requiere interfaces de junta alrededor de la brida, que pueden degradarse con años de funcionamiento. Una vez que se desarrollan las fugas, pueden permitir la entrada de humedad, lo que amenaza el rendimiento del aislamiento. Los casquillos epoxi, al ser monolíticos, ofrecen muchos menos puntos de sellado. Su estructura resiste naturalmente la penetración de la humedad, lo que proporciona una ventaja para climas húmedos o lluviosos.
Comparación del rendimiento de contaminación y fuga
En zonas altamente contaminadas (distritos industriales, desiertos o regiones costeras), la distancia de fuga es primordial. La porcelana destaca por su superficie esmaltada e hidrófoba y sus perfiles de cobertizo bien establecidos. Los diseños epoxi se pueden diseñar con líneas de fuga comparables, pero la superficie hidrofóbica puede erosionarse gradualmente bajo los rayos UV y la contaminación. Para voltajes ultra altos y exposición ambiental extrema, muchas empresas de servicios públicos todavía eligen la porcelana como la opción más segura a largo plazo.
Ejemplos de fallos típicos y causas fundamentales.
Las fallas de la porcelana a menudo resultan de golpes mecánicos accidentales o estrés durante la instalación. Una vez que se propaga una grieta, es probable que se produzca una falla catastrófica que exija un reemplazo inmediato. En cambio, los casquillos de epoxi pueden desarrollar marcas en la superficie o descargas parciales debido al envejecimiento y al estrés de los rayos UV, especialmente si no están protegidos adecuadamente. Reconocer estos distintos modos de falla ayuda a los operadores a alinear sus estrategias de mantenimiento con las características del material.
Consideraciones de mantenimiento y reemplazo
En qué se diferencia la inspección
Las prácticas de mantenimiento reflejan el diseño del material. Los casquillos de porcelana requieren una inspección visual minuciosa para detectar grietas, deterioro del esmalte o fugas en las juntas de las bridas. Las pruebas eléctricas estándar (tan-delta, comprobaciones de capacitancia y monitoreo de descargas parciales) se aplican a ambos materiales. El diseño de una sola pieza de Epoxy simplifica la inspección ya que hay menos puntos débiles y los riesgos de fugas son menores.
Facilidad de instalación y riesgos.
Los equipos de instalación también deben sopesar los riesgos. El peso y la fragilidad de la porcelana exigen un levantamiento cuidadoso con herramientas especializadas. Un pequeño golpe puede inutilizar el componente. Los casquillos epoxi, al ser más ligeros, reducen la intensidad de la mano de obra y el riesgo. En subestaciones subterráneas o interiores donde el espacio para maniobrar es reducido, la estructura más liviana del epoxi ahorra tiempo y previene accidentes costosos.
Casos de esperanza de vida y consideraciones de costo de propiedad
Los casquillos de porcelana son famosos por su longevidad y, a menudo, duran varias décadas si las condiciones ambientales son estables y las inspecciones son consistentes. Los casquillos de epoxi suelen tener un ciclo de vida algo más corto pero muy predecible. Su ventaja de sellado reduce las intervenciones de mantenimiento, ahorrando costes en entornos donde la accesibilidad es difícil. Para los operadores que equilibran la inversión de capital con los presupuestos operativos, el epoxi puede representar un menor costo de propiedad en los sistemas de distribución y de media tensión, mientras que la porcelana continúa ofreciendo una confiabilidad inigualable para la transmisión de alta tensión.
Normas y recomendaciones de materiales por aplicación.
¿Qué normas prescriben o permiten comúnmente qué materiales?
Las normas siguen siendo guías importantes para la selección de materiales. Las especificaciones ANSI para bujes de transformador tradicionalmente incluyen porcelana para rangos de voltaje más alto, pero cada vez más hacen referencia al epoxi para clases de voltaje medio. Los estándares DIN Transformer Bushing, ampliamente utilizados en Europa, favorecen el epoxi para las redes de distribución modernas, al tiempo que conservan opciones de porcelana para proyectos específicos de alta tensión. Los estándares EN para bujes para transformadores reconocen ambos materiales, dejando que las empresas de servicios públicos decidan en función de los requisitos de rendimiento específicos del sitio.
Matriz de recomendaciones basada en aplicaciones
Sitios contaminados al aire libre: porcelana recomendada para una fuga robusta y propiedades de superficie estables.
Regiones costeras o húmedas: Porcelánico para AT, epoxi para MT con diseños de fundición sellada.
Ferrocarriles y sitios con fuertes vibraciones: el epoxi se adapta a aparamentas compactas e instalaciones móviles.
Subestaciones interiores: Se prefiere el epoxi debido a su seguridad, su peso más ligero y su montaje más sencillo.
Transformadores tipo pedestal: El epoxi es estándar debido a su diseño compacto y sellado integral.
Retroadaptación e intercambiabilidad: ¿se puede sustituir la porcelana por epoxi?
Comprobaciones mecánicas y de sellado antes de la modernización.
Es posible reemplazar los casquillos de porcelana con equivalentes de epoxi, pero solo después de confirmar la compatibilidad del ajuste y el sellado. Los ingenieros deben garantizar que las dimensiones de las bridas, las distancias de fuga y las interfaces estancas al aceite estén alineadas con el diseño del tanque del transformador. Ignorar estas comprobaciones podría comprometer la seguridad y el rendimiento.
Ejemplo de flujo de trabajo de modernización y pruebas después del reemplazo
Una modernización exitosa implica retirar con cuidado la unidad de porcelana, limpiar y preparar la superficie de la brida y luego instalar el casquillo de epoxi con torque calibrado en pernos y sellos. Los pasos finales incluyen pruebas dieléctricas, comprobaciones de fugas y mediciones de descargas parciales. Esto garantiza que la modernización proporcione los beneficios de confiabilidad previstos sin introducir nuevos riesgos.
Elegir entre casquillos de porcelana y epoxi requiere equilibrar los desafíos ambientales, los factores de manipulación y los costos a largo plazo. La porcelana sigue siendo incomparable en condiciones extremas de alto voltaje y contaminación, mientras que el epoxi sobresale en aplicaciones donde el peso, el sellado y la accesibilidad al mantenimiento son más importantes. En resumen, los compradores e ingenieros deben evaluar:
Factores ambientales que incluyen humedad, contaminación y exposición a los rayos UV.
Clasificación de voltaje y vida útil esperada.
Requisitos de accesibilidad e inspección para el mantenimiento.
Alineación estándar con casquillo de transformador ANSI, casquillo de transformador DIN o casquillo de transformador EN.
Viabilidad de modernización al reemplazar diseños de porcelana más antiguos.
Nanjing Rainbow Electric Co., Ltd. (NJREC) ofrece productos de porcelana y epoxi. Bujes para transformadores diseñados para estándares globales y probados según las certificaciones ISO, CNAS, TUV, SGS y BV. Con una gama completa de tipos ANSI, DIN y EN, NJREC ofrece soluciones personalizadas para satisfacer diversas necesidades de servicios públicos y OEM. Contáctenos hoy para recibir hojas de datos, analizar opciones técnicas o solicitar una solución de bushing personalizada para su próximo proyecto de transformador.
