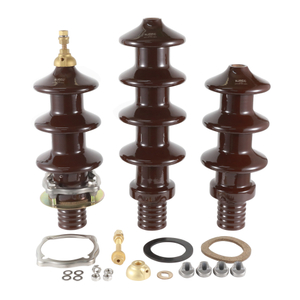

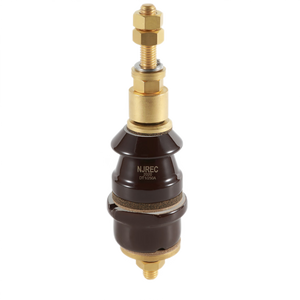

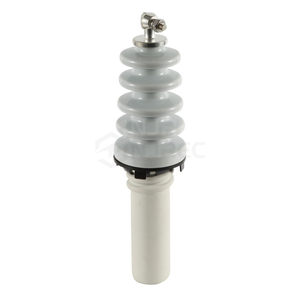

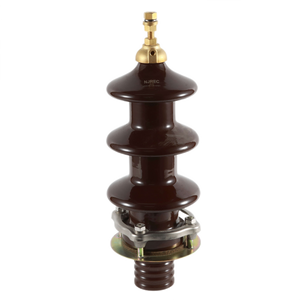

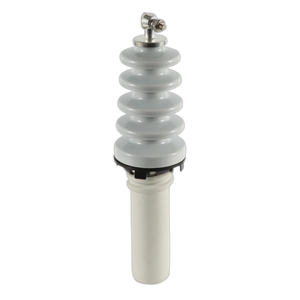

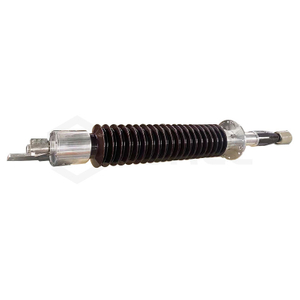

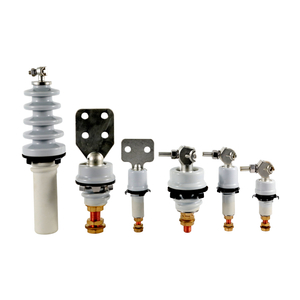

Die Wahl des TransformatordurchführungMaterials ist zu einer entscheidenden Entscheidung für Ingenieure, Versorgungsunternehmen und Gerätekäufer geworden, die eine langfristige Stabilität und Sicherheit ihrer Energieanlagen wünschen. Transformatordurchführungen sind die Schnittstelle zwischen internen Wicklungen und dem externen Stromversorgungssystem, und ihre Zuverlässigkeit bestimmt die Gesamtleistung des Transformators. Heute dominieren vor allem zwei Materialien die Diskussion: Porzellan und Epoxidharz. Jedes hat Vorteile, Schwächen und anwendungsspezifische Stärken, die verstanden werden müssen, bevor Kaufentscheidungen getroffen werden. Nanjing Rainbow Electric Co., Ltd. (NJREC) liefert sowohl Porzellan- als auch Epoxidtransformatordurchführungen, die den ANSI-Transformatordurchführungs-, DIN-Transformatordurchführungs- und EN-Transformatordurchführungsnormen entsprechen und bietet Kunden Flexibilität und technisches Vertrauen für jedes Projekt.
Auf einen Blick: Was zeichnet Porzellan- und Epoxid-Durchführungen aus?
Materialeigenschaften
Porzellan genießt seit langem Vertrauen aufgrund seiner robusten mechanischen Leistung und seiner Fähigkeit, jahrzehntelangen Einsatz unter wechselnden Wetterbedingungen standzuhalten. Es widersteht ultraviolettem Licht und behält seine Spannungsfestigkeit auch in rauen Außenumgebungen bei. Aufgrund seiner inhärenten Sprödigkeit ist jedoch beim Transport und bei der Installation besondere Sorgfalt erforderlich. Epoxidharz hingegen bietet eine leichtere und schlagfestere Alternative. Seine Flexibilität bei der Handhabung verringert das Risiko von Rissen, was von Vorteil ist, wenn Geräte an abgelegene oder raue Standorte transportiert werden müssen. Die dielektrischen Eigenschaften von Epoxidharz sind gleichermaßen stark und machen es sowohl für den Verteilungs- als auch für den Mittelspannungsbereich zuverlässig.
Herstellungsunterschiede
Porzellanbuchsen werden aus separaten Keramikabschnitten hergestellt, die mit metallischen Flanschen und Dichtungen zusammengebaut werden. Jedes Gelenk stellt eine potenzielle Schwachstelle dar, insbesondere wenn es langfristiger mechanischer Belastung oder Umweltzyklen ausgesetzt ist. Epoxidharz-Buchsen werden in einem Stück gegossen, wodurch diese Verbindungsstellen entfallen und die Dichtungsintegrität verbessert wird. Dieser Herstellungsvorteil erklärt, warum Epoxidharz weithin für kompakte, abgedichtete Transformatorkonstruktionen eingesetzt wird, z. B. für Unterstationen und städtische Umspannwerke, bei denen der Platz knapp ist und Betriebsunterbrechungen minimiert werden müssen.
Leistung vor Ort: Handhabung, Abdichtung und langfristige Zuverlässigkeit
Schwachstellen abdichten
Die Abdichtung bleibt eines der wichtigsten Unterscheidungsmerkmale. Porzellan erfordert Dichtungsschnittstellen rund um den Flansch, die sich im Laufe der Jahre im Betrieb verschlechtern können. Sobald Undichtigkeiten entstanden sind, kann Feuchtigkeit eindringen und die Isolationsleistung gefährden. Da Epoxidharz-Buchsen monolithisch sind, bieten sie deutlich weniger Dichtungspunkte. Ihre Struktur widersteht auf natürliche Weise dem Eindringen von Feuchtigkeit und bietet einen Vorteil für feuchte oder regnerische Klimazonen.
Vergleich der Verschmutzungs- und Kriechleistung
In stark verschmutzten Gebieten – Industriegebieten, Wüsten oder Küstenregionen – ist die Kriechstrecke von größter Bedeutung. Porzellan zeichnet sich durch seine glasierte, hydrophobe Oberfläche und bewährte Schuppenprofile aus. Epoxidharzkonstruktionen können mit vergleichbaren Kriechwegen konstruiert werden, die hydrophobe Oberfläche kann jedoch durch UV-Strahlung und Verschmutzung allmählich erodieren. Bei Ultrahochspannung und extremer Umweltbelastung entscheiden sich viele Versorgungsunternehmen immer noch für Porzellan als die sicherere Langzeitoption.
Beispiele für typische Fehler und Grundursachen
Porzellanversagen resultiert häufig aus versehentlichen mechanischen Stößen oder Belastungen während der Installation. Sobald sich ein Riss ausbreitet, ist ein katastrophaler Ausfall wahrscheinlich, der einen sofortigen Ersatz erfordert. Stattdessen kann es bei Epoxidharz-Durchführungen aufgrund von Alterung und UV-Belastung zu Oberflächenrissen oder Teilentladungen kommen, insbesondere wenn sie nicht ordnungsgemäß geschützt sind. Das Erkennen dieser unterschiedlichen Fehlermodi hilft Betreibern, ihre Wartungsstrategien an den Materialeigenschaften auszurichten.
Überlegungen zu Wartung und Austausch
Wie sich die Inspektion unterscheidet
Wartungspraktiken spiegeln das Materialdesign wider. Porzellanbuchsen erfordern eine genaue Sichtprüfung auf Risse, Glasurschäden oder Undichtigkeiten an den Flanschdichtungen. Für beide Materialien gelten die üblichen elektrischen Tests – Tan-Delta-Tests, Kapazitätsprüfungen und Teilentladungsüberwachung. Das einteilige Design von Epoxy vereinfacht die Inspektion, da es weniger Schwachstellen gibt und das Leckagerisiko geringer ist.
Einfache Installation und Risiken
Installationsteams müssen auch Risiken abwägen. Das Gewicht und die Zerbrechlichkeit von Porzellan erfordern ein sorgfältiges Heben mit Spezialwerkzeugen. Ein kleiner Stoß kann das Bauteil unbrauchbar machen. Da Epoxidharz-Buchsen leichter sind, reduzieren sie den Arbeitsaufwand und das Risiko. In unterirdischen oder überdachten Umspannwerken, in denen der Manövrierraum knapp ist, spart die leichtere Struktur von Epoxidharz Zeit und verhindert kostspielige Unfälle.
Fälle zur Lebenserwartung und Überlegungen zu den Betriebskosten
Porzellanbuchsen sind für ihre Langlebigkeit bekannt und halten bei stabilen Umgebungsbedingungen und konsistenten Inspektionen oft mehrere Jahrzehnte. Epoxidharzbuchsen haben typischerweise einen etwas kürzeren, aber gut vorhersehbaren Lebenszyklus. Ihr Dichtungsvorteil reduziert Wartungseingriffe und spart Kosten in Umgebungen, in denen die Zugänglichkeit schwierig ist. Für Betreiber, die Kapitalinvestitionen mit Betriebsbudgets abwägen, kann Epoxidharz in Verteilungs- und Mittelspannungssystemen zu niedrigeren Betriebskosten führen, während Porzellan weiterhin eine unübertroffene Zuverlässigkeit für die Hochspannungsübertragung bietet.
Normen und Materialempfehlungen nach Anwendung
Welche Normen schreiben üblicherweise welche Materialien vor bzw. erlauben diese?
Normen bleiben wichtige Orientierungshilfen für die Materialauswahl. In den ANSI-Spezifikationen für Transformatordurchführungen wird traditionell Porzellan für höhere Spannungsbereiche aufgeführt, für Mittelspannungsklassen wird jedoch zunehmend auf Epoxidharz verwiesen. Die in Europa weit verbreiteten DIN-Normen für Transformatordurchführungen bevorzugen Epoxidharz für moderne Verteilungsnetze und behalten gleichzeitig Porzellanoptionen für bestimmte Hochspannungsprojekte bei. Die EN-Normen für Transformatordurchführungen erkennen beide Materialien an und überlassen es den Energieversorgern, auf der Grundlage der standortspezifischen Leistungsanforderungen zu entscheiden.
Anwendungsgesteuerte Empfehlungsmatrix
Verunreinigte Standorte im Freien: Porzellan wird wegen seiner robusten Kriechfähigkeit und stabilen Oberflächeneigenschaften empfohlen.
Küsten- oder Feuchtgebiete: Porzellan für HV, Epoxidharz für MV mit versiegelten Gussdesigns.
Eisenbahn- und erschütterungsintensive Standorte: Epoxid eignet sich für kompakte Schaltanlagen und mobile Anlagen.
Innenstationen: Aufgrund der Sicherheit, des geringeren Gewichts und der einfacheren Montage wird Epoxidharz bevorzugt.
Auf der Unterlage montierte Transformatoren: Aufgrund des kompakten Designs und der integrierten Abdichtung ist Epoxidharz Standard.
Nachrüstung und Austauschbarkeit: Kann man Porzellan durch Epoxidharz ersetzen?
Mechanische und Dichtungsprüfungen vor der Nachrüstung
Der Austausch von Porzellanbuchsen durch Epoxidharz-Äquivalente ist möglich, jedoch erst nach Bestätigung der Passung und Dichtungskompatibilität. Ingenieure müssen sicherstellen, dass die Flanschabmessungen, Kriechstrecken und öldichten Schnittstellen mit der Tankkonstruktion des Transformators übereinstimmen. Das Ignorieren dieser Prüfungen könnte die Sicherheit und Leistung beeinträchtigen.
Beispiel für einen Retrofit-Workflow und Tests nach dem Austausch
Eine erfolgreiche Nachrüstung umfasst das vorsichtige Entfernen der Porzellaneinheit, das Reinigen und Vorbereiten der Flanschoberfläche und das anschließende Anbringen der Epoxidharzbuchse mit kalibriertem Drehmoment an Schrauben und Dichtungen. Zu den letzten Schritten gehören dielektrische Tests, Leckageprüfungen und Teilentladungsmessungen. Dadurch wird sichergestellt, dass die Nachrüstung die beabsichtigten Zuverlässigkeitsvorteile bietet, ohne neue Risiken mit sich zu bringen.
Abschluss
Die Wahl zwischen Porzellan- und Epoxidharz-Durchführungen erfordert die Abwägung von Umweltproblemen, Handhabungsfaktoren und langfristigen Kosten. Porzellan bleibt bei extremer Hochspannung und verschmutzten Bedingungen konkurrenzlos, während sich Epoxidharz in Anwendungen auszeichnet, bei denen Gewicht, Abdichtung und Wartungszugänglichkeit am wichtigsten sind. Zusammenfassend sollten Käufer und Ingenieure Folgendes bewerten:
Umweltfaktoren wie Feuchtigkeit, Umweltverschmutzung und UV-Strahlung.
Nennspannung und erwartete Lebensdauer.
Wartungszugänglichkeit und Inspektionsanforderungen.
Standardausrichtung mit ANSI-Transformatorbuchse, DIN-Transformatorbuchse oder EN-Transformatorbuchse.
Nachrüstbarkeit beim Austausch älterer Porzellandesigns.
Nanjing Rainbow Electric Co., Ltd. (NJREC) bietet sowohl Porzellan als auch Epoxidharz an Transformatordurchführungen, die für globale Standards entwickelt und gemäß ISO-, CNAS-, TÜV-, SGS- und BV-Zertifizierungen getestet wurden. Mit einem umfassenden Sortiment an ANSI-, DIN- und EN-Typen bietet NJREC maßgeschneiderte Lösungen für die unterschiedlichen Anforderungen von Versorgungsunternehmen und OEMs. Kontaktieren Sie uns noch heute, um Datenblätter zu erhalten, technische Optionen zu besprechen oder eine maßgeschneiderte Durchführungslösung für Ihr nächstes Transformatorprojekt anzufordern.
