Choisir le bonla traversée du transformateur est l’une des étapes les plus critiques pour garantir un fonctionnement sûr et fiable du transformateur. Les ingénieurs d'approvisionnement, les concepteurs OEM et les équipes de maintenance sont souvent confrontés au défi de décider si une traversée de transformateur ANSI, une traversée de transformateur DIN ou une traversée de transformateur EN est la meilleure solution. Chaque norme apporte ses propres règles dimensionnelles, préférences matérielles et exigences de certification. Chez Nanjing Rainbow Electric Co., Ltd. (NJREC), nous sommes spécialisés dans la fourniture de traversées de transformateur de haute qualité conformes aux trois normes, offrant ainsi aux clients des options flexibles pour divers projets dans le monde entier.
Liste de contrôle rapide : ce que vous devez savoir avant de choisir une traversée de transformateur
Liste de contrôle sur une seule ligne : classe de tension, courant et installation
La première étape dans la sélection des traversées de transformateur consiste à définir clairement les paramètres de fonctionnement. Enregistrez la classe de tension nominale, l'exigence de courant transporté, le style d'installation (monté sur bride, enfichable ou traversant le mur) et si la traversée est destinée à un service intérieur ou extérieur. Vous devez également prendre en compte le type de fluide (huile, ester ou isolation de type sec), car cela a un impact à la fois sur les performances d'étanchéité et les propriétés diélectriques.
Pourquoi les normes sont importantes pour le dimensionnement et la sécurité
Les traversées de transformateur ne sont pas interchangeables selon toutes les normes. Les traversées ANSI, DIN et EN présentent des différences dimensionnelles qui peuvent affecter la configuration des trous de boulons, les terminaisons des conducteurs et les lignes de fuite. Le respect de la norme appropriée garantit non seulement que la bague s'ajuste mécaniquement, mais fournit également les dégagements électriques nécessaires pour la sécurité et la fiabilité à long terme.
ANSI vs DIN vs EN : normes, dimensions et ce qu'elles signifient pour la compatibilité
Bref résumé des trois normes
Les traversées de transformateur ANSI sont les plus couramment utilisées en Amérique du Nord et se caractérisent par un ensemble spécifique de dimensions et de critères de test établis par l'American National Standards Institute. Les traversées de transformateur DIN, développées selon les normes allemandes, sont largement adoptées en Europe centrale, avec leurs propres conceptions mécaniques et types de connexions uniques. Les traversées de transformateur EN, harmonisées selon les normes européennes et les cadres CEI, sont de plus en plus populaires en Europe et sur d'autres marchés internationaux car elles offrent une approche unifiée de la compatibilité.
Différences dimensionnelles et terminales communes
L'un des problèmes de compatibilité les plus fréquents provient des différences dans les tailles de terminaux et les interfaces de montage. Les traversées ANSI peuvent présenter des diamètres et des espacements de goujons différents par rapport aux traversées DIN, tandis que les normes EN mettent souvent l'accent sur des lignes de fuite et des niveaux de test harmonisés. Ces variations subtiles peuvent rendre la substitution directe impossible sans adaptateurs ni refonte.
Conseils pratiques pour vérifier l’interchangeabilité
Lors de l’évaluation de l’interchangeabilité, examinez toujours les dessins mécaniques et les caractéristiques électriques. Confirmez que le modèle de boulon sur le réservoir du transformateur correspond à la bride de la traversée et que l'interface du conducteur (goujon, pince ou plug-in) est identique. Lorsque les dessins ne sont pas disponibles, demandez des échantillons ou des modèles de référence à votre fournisseur pour éviter des retards d'installation coûteux.
Choix de matériaux et de types : porcelaine, époxy, composite – comment les normes influencent les options
Quelles normes spécifient la porcelaine, l'époxy ou le type sec

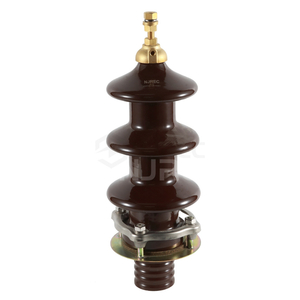

Les traversées de transformateur ANSI privilégient traditionnellement la porcelaine comme matériau d'isolation, connue pour sa durabilité et sa longue expérience dans les systèmes électriques. Les traversées DIN offrent souvent des options de porcelaine et de papier imprégné de résine (RIP), tandis que les normes EN ont tendance à prendre en charge un large spectre, notamment la porcelaine, la résine époxy et les matériaux composites avancés.
Avantages et inconvénients sur le terrain pour chaque matériau
Les bagues en porcelaine restent fiables en termes de résistance mécanique mais sont plus lourdes et plus fragiles aux chocs. Les bagues époxy et composites sont plus légères, offrent une meilleure résistance à la pollution et sont moins sujettes aux fissures. Cependant, ils peuvent avoir des coûts initiaux plus élevés. Le choix entre eux dépend souvent de la priorité donnée à la réduction du poids, à la sécurité de la manipulation ou aux performances antipollution à long terme.
Traversées enfichables, à bride ou à travers le mur
Les traversées enfichables sont courantes pour les transformateurs compacts montés sur socle et permettent une installation rapide. Les traversées montées sur bride sont plus courantes dans les applications haute tension où l'intégrité de l'étanchéité est essentielle. Les traversées murales sont utilisées lorsque les conducteurs doivent traverser directement des barrières telles que des murs ou des boîtiers. Le choix du type est souvent dicté à la fois par la conception du transformateur et par la norme applicable.
Dimensionnement, tests et certification que vous devez demander aux fournisseurs
Principales caractéristiques électriques et rapports de tests
Avant de passer une commande, demandez toujours la tension nominale, le courant nominal, le niveau d'isolation de base (BIL), la ligne de fuite et les résultats des tests de choc de foudre. Les rapports de tests en usine sont des documents essentiels qui démontrent la conformité aux exigences ANSI, DIN ou EN et doivent être disponibles avec chaque expédition.
Certifications à vérifier
En plus des rapports de tests de produits, les acheteurs mondiaux doivent vérifier la certification de gestion de la qualité ISO 9001 comme référence. Pour le commerce international, la vérification par des tiers d'organisations telles que TUV, CNAS, SGS ou BV renforce la confiance. Chez NJREC, toutes les traversées de transformateur sont testées et certifiées pour répondre à ces normes internationales, garantissant ainsi une conformité totale et une tranquillité d'esprit à nos clients.
Liste de contrôle d'approvisionnement : commandes personnalisées, délais de livraison et options de stock
Bagues d'origine ou sur mesure
Lorsque les délais sont serrés, les bagues prêtes à l'emploi, construites selon les dimensions standard ANSI, DIN ou EN, constituent le choix le plus sûr. Pour les applications spéciales ou les transformateurs non standard, une traversée sur mesure peut être nécessaire. NJREC offre à la fois une disponibilité des stocks et une production personnalisée flexible, réduisant ainsi les risques de retards dans les projets.
Éléments clés du contrat
Lors de la finalisation d'un accord d'approvisionnement, assurez-vous que la couverture de la garantie, les procédures de tests d'acceptation et les exigences d'emballage sont clairement définies. Les traversées de transformateur sont fragiles et un emballage soigné pour l'expédition longue distance est un élément essentiel pour garantir une livraison en toute sécurité.
Conseils de négociation
Si votre projet nécessite des bagues sur mesure, renseignez-vous auprès des fournisseurs sur la flexibilité de la production. Chez NJREC, notre fabrication rationalisée nous permet de réduire les délais de livraison personnalisés jusqu'à 20 % par rapport aux moyennes du secteur, aidant ainsi les acheteurs à respecter les délais critiques des projets sans compromis.
Questions et réponses dans le monde réel : erreurs courantes des acheteurs et comment les éviter
Exemples d'erreurs lors de l'achat de traversées de transformateur
L’une des erreurs les plus courantes consiste à commander une traversée avec le mauvais modèle de boulons de bride, ce qui rend impossible le montage sur la cuve du transformateur. Un autre oubli fréquent est l'omission de spécifier une ligne de fuite adéquate pour les installations dans des environnements pollués ou côtiers, ce qui peut conduire à une défaillance prématurée.
Comment vérifier la compatibilité avant de commander
Pour éviter ces erreurs, examinez toujours les dessins dimensionnels détaillés, comparez-les avec la disposition du réservoir du transformateur et, si possible, demandez un échantillon au fournisseur. Travailler en étroite collaboration avec les équipes technico-commerciales garantit que la traversée de transformateur ANSI, DIN ou EN sélectionnée correspond exactement aux exigences de votre projet.
Conclusion
Choisir le bon la traversée du transformateur , qu'elle soit ANSI, DIN ou EN, est un processus qui nécessite une connaissance claire des caractéristiques électriques, de la compatibilité dimensionnelle et des choix de matériaux. En suivant les listes de contrôle ci-dessus et en travaillant avec des fournisseurs de confiance, les ingénieurs d'approvisionnement et les responsables de la maintenance peuvent éviter des erreurs coûteuses et garantir la fiabilité à long terme du transformateur. Nanjing Rainbow Electric Co., Ltd. (NJREC) propose une gamme complète de traversées de transformateur répondant aux trois normes, avec des options en porcelaine et époxy, des certifications internationales et une livraison flexible. Contactez-nous dès aujourd'hui pour une vérification de compatibilité ou pour demander des fiches techniques détaillées pour votre prochain projet.
