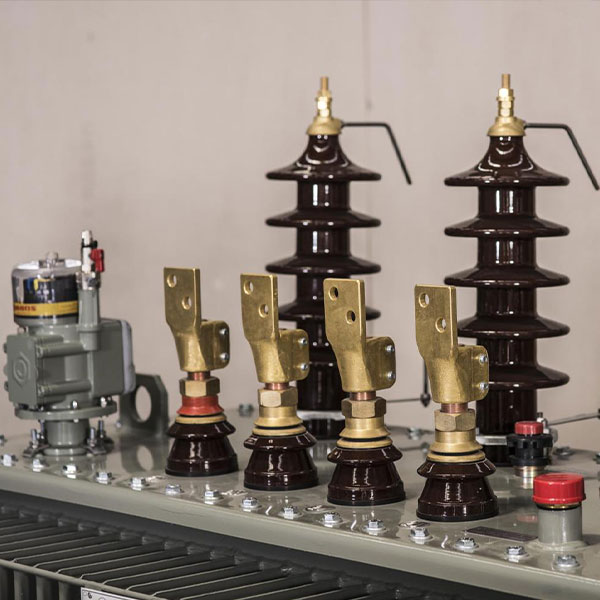

옳은 선택변압기 부싱은 안전하고 안정적인 변압기 작동을 보장하는 가장 중요한 단계 중 하나입니다. 조달 엔지니어, OEM 설계자 및 유지 관리 팀은 ANSI 변압기 부싱, DIN 변압기 부싱 또는 EN 변압기 부싱이 가장 적합한지 결정해야 하는 어려움에 직면하는 경우가 많습니다. 각 표준에는 고유한 치수 규칙, 재료 선호도 및 인증 요구 사항이 있습니다. Nanjing Rainbow Electric Co., Ltd.(NJREC)는 세 가지 표준을 모두 준수하는 고품질 변압기 부싱을 전문적으로 공급하여 전 세계의 다양한 프로젝트에 대한 유연한 옵션을 고객에게 제공합니다.
빠른 체크리스트: 변압기 부싱을 선택하기 전에 알아야 할 사항
단선 체크리스트: 전압 등급, 전류 및 설치
변압기 부싱 선택의 첫 번째 단계는 작동 매개변수를 명확하게 정의하는 것입니다. 정격 전압 등급, 전류 전달 요구 사항, 설치 스타일(플랜지 장착, 플러그인 또는 벽 관통) 및 부싱이 실내용인지 실외 서비스용인지 여부를 기록합니다. 또한 유체 유형(오일, 에스테르 또는 건식 절연체)도 고려해야 합니다. 이는 밀봉 성능과 유전 특성 모두에 영향을 미치기 때문입니다.
표준이 치수 측정과 안전에 중요한 이유
변압기 부싱은 모든 표준에서 상호 교환이 가능하지 않습니다. ANSI, DIN 및 EN 부싱에는 볼트 구멍 패턴, 도체 종단 및 연면 거리에 영향을 미칠 수 있는 치수 차이가 있습니다. 올바른 표준을 따르면 부싱이 기계적으로 적합할 뿐만 아니라 안전과 장기적인 신뢰성을 위해 필요한 전기적 여유 공간을 제공합니다.
ANSI vs DIN vs EN: 표준, 치수 및 호환성의 의미
세 가지 표준에 대한 간략한 요약
ANSI 변압기 부싱은 북미에서 가장 일반적으로 사용되며 미국 국립 표준 협회(American National Standards Institute)에서 확립한 특정 치수 및 테스트 기준 세트가 특징입니다. 독일 표준에 따라 개발된 DIN 변압기 부싱은 고유한 기계적 설계와 연결 유형으로 중부 유럽에서 널리 채택되고 있습니다. 유럽 표준 및 IEC 프레임워크에 따라 조화를 이루는 EN 변압기 부싱은 호환성에 대한 통일된 접근 방식을 제공하기 때문에 유럽 및 기타 국제 시장에서 점점 더 인기를 얻고 있습니다.
일반적인 치수 및 단자 차이
가장 빈번하게 발생하는 호환성 문제 중 하나는 터미널 크기와 장착 인터페이스의 차이로 인해 발생합니다. ANSI 부싱은 DIN 부싱에 비해 스터드 직경과 간격이 다를 수 있는 반면, EN 표준은 조화로운 연면 거리와 테스트 수준을 강조하는 경우가 많습니다. 이러한 미묘한 차이로 인해 어댑터나 재설계 없이는 직접 대체가 불가능할 수 있습니다.
호환성을 확인하는 실용적인 팁
호환성을 평가할 때는 항상 기계 도면과 전기 등급을 모두 검토하십시오. 변압기 탱크의 볼트 패턴이 부싱 플랜지와 일치하고 도체 인터페이스(스터드, 클램프 또는 플러그인)가 동일한지 확인하십시오. 도면을 사용할 수 없는 경우 공급업체에 샘플 조각이나 참조 템플릿을 요청하여 비용이 많이 드는 설치 지연을 방지하세요.
재료 및 유형 선택: 도자기, 에폭시, 복합재 - 표준이 옵션에 미치는 영향
도자기, 에폭시 또는 건식을 지정하는 표준은 무엇입니까?
ANSI 변압�c9ff48b455=ANSI 변압기 부싱은 전통적으로 전력 시스템에서 내구성과 오랜 실적으로 알려진 절연 재료로 도자기를 선호합니다. DIN 부싱은 종종 도자기와 수지 함침지(RIP) 옵션을 모두 제공하는 반면, EN 표준은 도자기, 에폭시 수지 및 고급 복합 재료를 포함한 광범위한 스펙트럼을 지원하는 경향이 있습니다.
각 소재별 현장 장단점
도자기 부싱은 기계적 강도 측면에서 신뢰성을 유지하지만 충격에 더 무겁고 취약합니다. 에폭시 및 복합 부싱은 더 가볍고, 더 나은 오염 저항성을 제공하며, 균열이 덜 발생합니다. 그러나 초기 비용이 더 높을 수 있습니다. 둘 중 하나를 선택하는 것은 종종 무게 감소, 취급 안전 또는 장기적인 오염 성능 중 어느 것이 우선시되는지에 따라 달라집니다.
플러그인 vs 플랜지 vs 관통벽 부싱
플러그인 부싱은 소형 패드 장착형 변압기에 일반적이며 빠른 설치가 가능합니다. 플랜지 장착 부싱은 밀봉 무결성이 중요한 고전압 응용 분야에서 더 일반적입니다. 벽 관통 부싱은 도체가 벽이나 하우징과 같은 장벽을 직접 통과해야 하는 경우에 사용됩니다. 유형 선택은 변압기 설계와 해당 표준에 따라 결정되는 경우가 많습니다.
공급업체에 요청해야 하는 크기 조정, 테스트 및 인증
주요 전기 등급 및 테스트 보고서
주문하기 전에 항상 정격 전압, 정격 전류, 기본 절연 수준(BIL), 연면 거리 및 낙뢰 충격 테스트 결과를 요청하십시오. 공장 테스트 보고서는 ANSI, DIN 또는 EN 요구 사항 준수를 입증하는 중요한 문서이며 모든 배송과 함께 제공되어야 합니다.
확인할 인증
글로벌 바이어는 제품 테스트 보고서 외에도 ISO 9001 품질 관리 인증을 기준으로 확인해야 합니다. 국제 무역의 경우 TUV, CNAS, SGS 또는 BV와 같은 조직의 제3자 검증을 통해 더욱 신뢰도를 높일 수 있습니다. NJREC에서는 모든 변압기 부싱이 이러한 국제 표준을 충족하도록 테스트 및 인증되어 고객에게 완전한 규정 준수와 마음의 평화를 보장합니다.
조달 체크리스트: 맞춤 주문, 리드타임, 스톡 옵션
기본 대 맞춤형 부싱
일정이 촉박한 경우 표준 ANSI, DIN 또는 EN 치수에 맞게 제작된 기성 부싱이 가장 안전한 선택입니다. 특수 용도나 비표준 변압기의 경우 맞춤형 엔지니어링 부싱이 필요할 수 있습니다. NJREC는 재고 가용성과 유연한 맞춤형 생산을 모두 제공하여 프로젝트 지연 위험을 줄입니다.
주요 계약 항목
조달 계약을 마무리할 때 보증 범위, 승인 테스트 절차 및 포장 요구 사항이 명확하게 정의되어 있는지 확인하십시오. 변압기 부싱은 깨지기 쉬우므로 장거리 배송을 위한 세심한 포장은 안전한 배송을 보장하는 데 중요한 부분입니다.
협상 팁
프로젝트에 맞춤형 엔지니어링 부싱이 필요한 경우 공급업체에 생산 유연성에 대해 문의하십시오. NJREC에서는 간소화된 제조를 통해 맞춤형 배송 리드 타임을 업계 평균에 비해 최대 20%까지 단축할 수 있어 구매자가 타협 없이 중요한 프로젝트 마감일을 지킬 수 있도록 돕습니다.
실제 Q&A — 일반적인 구매자 실수와 이를 방지하는 방법
변압기 부싱 조달의 실수 예
가장 일반적인 오류 중 하나는 잘못된 플랜지 볼트 패턴으로 부싱을 주문하여 변압기 탱크에 장착할 수 없게 만드는 것입니다. 또 다른 빈번한 감독은 오염된 환경이나 해안 환경에 설치할 때 적절한 연면 거리를 지정하지 못하여 조기 고장으로 이어질 수 있다는 것입니다.
주문 전 호환성 확인 방법
이러한 실수를 방지하려면 항상 세부 치수 도면을 검토하고 변압기의 탱크 레이아웃과 비교하고 가능하면 공급업체에 샘플 장치를 요청하십시오. 기술 영업팀과 긴밀히 협력하여 선택한 ANSI, DIN 또는 EN 변압기 부싱이 프로젝트 요구 사항과 정확히 일치하는지 확인합니다.
결론
오른쪽 선택 ANSI, DIN, EN 등 변압기 부싱은 전기 정격, 치수 호환성 및 재료 선택에 대한 명확한 지식이 필요한 프로세스입니다. 위의 체크리스트를 따르고 신뢰할 수 있는 공급업체와 협력함으로써 조달 엔지니어 및 유지 관리 관리자는 비용이 많이 드는 오류를 방지하고 장기적인 변압기 신뢰성을 보장할 수 있습니다. Nanjing Rainbow Electric Co., Ltd.(NJREC)는 도자기 및 에폭시 옵션, 국제 인증 및 유연한 배송을 통해 세 가지 표준 모두에 걸쳐 완벽한 변압기 부싱 포트폴리오를 제공합니다. 호환성 확인을 원하거나 다음 프로젝트에 대한 자세한 데이터시트를 요청하려면 지금 저희에게 연락하십시오.
