Das Richtige wählenDie Transformatordurchführung ist einer der wichtigsten Schritte zur Gewährleistung eines sicheren und zuverlässigen Transformatorbetriebs. Beschaffungsingenieure, OEM-Konstrukteure und Wartungsteams stehen häufig vor der Herausforderung zu entscheiden, ob eine ANSI-Transformatorbuchse, eine DIN-Transformatorbuchse oder eine EN-Transformatorbuchse am besten geeignet ist. Jede Norm bringt ihre eigenen Maßregeln, Materialpräferenzen und Zertifizierungsanforderungen mit sich. Bei Nanjing Rainbow Electric Co., Ltd. (NJREC) sind wir auf die Lieferung hochwertiger Transformatordurchführungen spezialisiert, die allen drei Standards entsprechen und Kunden weltweit flexible Optionen für vielfältige Projekte bieten.
Kurze Checkliste: Was Sie wissen müssen, bevor Sie eine Transformatordurchführung auswählen
Einzeilige Checkliste: Spannungsklasse, Strom und Installation
Der erste Schritt bei der Auswahl der Transformatordurchführung besteht darin, die Betriebsparameter klar zu definieren. Notieren Sie die Nennspannungsklasse, die Anforderungen an die Strombelastbarkeit, den Installationsstil (Flanschmontage, Einsteckmontage oder Wanddurchführung) und ob die Durchführung für den Einsatz im Innen- oder Außenbereich vorgesehen ist. Sie müssen auch die Art der Flüssigkeit berücksichtigen – Öl, Ester oder Trockenisolierung –, da diese sowohl die Dichtungsleistung als auch die dielektrischen Eigenschaften beeinflusst.
Warum Normen für Dimensionierung und Sicherheit wichtig sind
Transformatordurchführungen sind nicht in allen Standards austauschbar. ANSI-, DIN- und EN-Durchführungen weisen Maßunterschiede auf, die sich auf Bolzenlochmuster, Leiteranschlüsse und Kriechstrecken auswirken können. Durch die Einhaltung der richtigen Norm wird sichergestellt, dass die Buchse nicht nur mechanisch passt, sondern auch die erforderlichen elektrischen Abstände für Sicherheit und langfristige Zuverlässigkeit bietet.
ANSI vs. DIN vs. EN: Normen, Abmessungen und was sie für die Kompatibilität bedeuten
Kurze Zusammenfassung der drei Standards

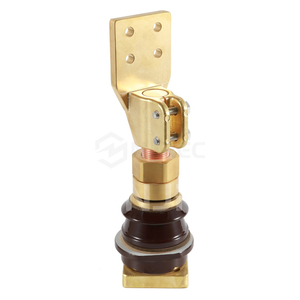

ANSI-Transformatordurchführungen werden am häufigsten in Nordamerika verwendet und zeichnen sich durch spezifische Abmessungen und Prüfkriterien aus, die vom American National Standards Institute festgelegt wurden. DIN-Transformatordurchführungen, die nach deutschen Standards entwickelt wurden, sind in Mitteleuropa weit verbreitet und verfügen über ihre eigenen einzigartigen mechanischen Konstruktionen und Anschlussarten. EN-Transformatordurchführungen, harmonisiert nach europäischen Normen und IEC-Rahmenbedingungen, erfreuen sich in Europa und anderen internationalen Märkten zunehmender Beliebtheit, da sie einen einheitlichen Ansatz zur Kompatibilität bieten.
Gemeinsame Dimensions- und Endunterschiede
Eines der häufigsten Kompatibilitätsprobleme ergibt sich aus unterschiedlichen Klemmengrößen und Montageschnittstellen. ANSI-Durchführungen können im Vergleich zu DIN-Durchführungen andere Bolzendurchmesser und -abstände aufweisen, während EN-Normen häufig auf harmonisierte Kriechstrecken und Prüfniveaus Wert legen. Diese subtilen Variationen können einen direkten Austausch ohne Adapter oder Neukonstruktion unmöglich machen.
Praktische Tipps zur Prüfung der Austauschbarkeit
Überprüfen Sie bei der Beurteilung der Austauschbarkeit immer sowohl die mechanischen Zeichnungen als auch die elektrischen Nennwerte. Stellen Sie sicher, dass das Schraubenmuster am Transformatorkessel mit dem Buchsenflansch übereinstimmt und dass die Leiterschnittstelle (Bolzen, Klemme oder Steckverbindung) identisch ist. Wenn keine Zeichnungen verfügbar sind, fordern Sie bei Ihrem Lieferanten Musterstücke oder Referenzvorlagen an, um kostspielige Verzögerungen bei der Installation zu vermeiden.
Material- und Typauswahl: Porzellan, Epoxidharz, Verbundwerkstoff – wie Standards Optionen beeinflussen
Welche Standards spezifizieren Porzellan, Epoxidharz oder Trockentyp?
ANSI-Transformatordurchführungen bevorzugen traditionell Porzellan als Isolationsmaterial, das für seine Haltbarkeit und lange Erfolgsgeschichte in Stromversorgungssystemen bekannt ist. DIN-Durchführungen bieten oft Optionen sowohl für Porzellan als auch für harzimprägniertes Papier (RIP), während EN-Normen tendenziell ein breites Spektrum unterstützen, darunter Porzellan, Epoxidharz und fortschrittliche Verbundwerkstoffe.
Feldvor- und -nachteile für jedes Material
Porzellanbuchsen bleiben hinsichtlich der mechanischen Festigkeit zuverlässig, sind jedoch schwerer und zerbrechlicher bei Stößen. Epoxidharz- und Verbundwerkstoffbuchsen sind leichter, bieten eine bessere Verschmutzungsbeständigkeit und neigen weniger zu Rissen. Sie können jedoch höhere Vorabkosten haben. Die Wahl zwischen ihnen hängt oft davon ab, ob Gewichtsreduzierung, Handhabungssicherheit oder langfristige Schadstoffbelastung im Vordergrund stehen.
Steck- vs. Flansch- vs. Wanddurchführungen
Steckdurchführungen sind bei kompakten Unterbautransformatoren üblich und ermöglichen eine schnelle Installation. Flanschmontierte Durchführungen kommen eher bei Hochspannungsanwendungen zum Einsatz, bei denen es auf die Dichtheit ankommt. Wanddurchführungen werden dort eingesetzt, wo Leiter direkt durch Barrieren wie Wände oder Gehäuse geführt werden müssen. Die Wahl des Typs wird häufig sowohl vom Transformatordesign als auch von der geltenden Norm bestimmt.
Dimensionierung, Prüfung und Zertifizierung müssen Sie bei den Lieferanten anfordern
Wichtige elektrische Nennwerte und Testberichte
Erfragen Sie vor der Bestellung immer die Nennspannung, den Nennstrom, den Basisisolationsgrad (BIL), die Kriechstrecke und die Ergebnisse der Blitzstoßprüfungen. Werksprüfberichte sind wichtige Dokumente, die die Einhaltung der ANSI-, DIN- oder EN-Anforderungen belegen und bei jeder Lieferung verfügbar sein sollten.
Zertifizierungen zur Überprüfung
Zusätzlich zu Produkttestberichten sollten globale Einkäufer als Grundlage die Zertifizierung des Qualitätsmanagements nach ISO 9001 prüfen. Für den internationalen Handel sorgt die Überprüfung durch Dritte durch Organisationen wie TÜV, CNAS, SGS oder BV für zusätzliches Vertrauen. Bei NJREC werden alle Transformatordurchführungen getestet und zertifiziert, um diese internationalen Standards zu erfüllen, um die vollständige Einhaltung und Sicherheit unserer Kunden zu gewährleisten.
Checkliste für die Beschaffung: Sonderanfertigungen, Lieferzeit und Lageroptionen
Standard- oder kundenspezifische Buchsen
Wenn die Zeitvorgaben knapp sind, sind vorrätige Buchsen nach ANSI-, DIN- oder EN-Standardabmessungen die sicherste Wahl. Für spezielle Anwendungen oder nicht standardmäßige Transformatoren kann eine kundenspezifische Durchführung erforderlich sein. NJREC bietet sowohl Lagerverfügbarkeit als auch flexible kundenspezifische Produktion und reduziert so das Risiko von Projektverzögerungen.
Wichtige Vertragsgegenstände
Stellen Sie beim Abschluss einer Beschaffungsvereinbarung sicher, dass die Garantieabdeckung, die Abnahmetestverfahren und die Verpackungsanforderungen klar definiert sind. Transformatordurchführungen sind zerbrechlich und eine sorgfältige Verpackung für den Fernversand ist ein wesentlicher Bestandteil für die Gewährleistung einer sicheren Lieferung.
Verhandlungstipps
Wenn Ihr Projekt maßgeschneiderte Buchsen erfordert, fragen Sie Lieferanten nach Produktionsflexibilität. Bei NJREC können wir durch unsere optimierte Fertigung die Vorlaufzeiten für kundenspezifische Lieferungen im Vergleich zum Branchendurchschnitt um bis zu 20 % verkürzen und so Käufern dabei helfen, kritische Projektfristen ohne Kompromisse einzuhalten.
Fragen und Antworten aus der Praxis – häufige Käuferfehler und wie man sie vermeidet
Beispielfehler bei der Beschaffung von Transformatordurchführungen
Einer der häufigsten Fehler besteht darin, eine Durchführung mit dem falschen Flanschschraubenmuster zu bestellen, was die Montage am Transformatorkessel unmöglich macht. Ein weiteres häufiges Versehen besteht darin, dass für Installationen in verschmutzten Umgebungen oder Küstenumgebungen keine ausreichende Kriechstrecke angegeben wird, was zu einem vorzeitigen Ausfall führen kann.
So überprüfen Sie die Kompatibilität vor der Bestellung
Um diese Fehler zu vermeiden, überprüfen Sie immer detaillierte Maßzeichnungen, vergleichen Sie sie mit der Tankanordnung des Transformators und fordern Sie, wenn möglich, eine Mustereinheit vom Lieferanten an. Durch die enge Zusammenarbeit mit den technischen Vertriebsteams wird sichergestellt, dass die ausgewählte ANSI-, DIN- oder EN-Transformatordurchführung genau Ihren Projektanforderungen entspricht.
Abschluss
Das Richtige auswählen Die Herstellung von Transformatordurchführungen – ob ANSI, DIN oder EN – ist ein Prozess, der klare Kenntnisse über elektrische Nennwerte, Maßkompatibilität und Materialauswahl erfordert. Durch die Befolgung der oben genannten Checklisten und die Zusammenarbeit mit vertrauenswürdigen Lieferanten können Beschaffungsingenieure und Wartungsmanager kostspielige Fehler vermeiden und die langfristige Zuverlässigkeit des Transformators sicherstellen. Nanjing Rainbow Electric Co., Ltd. (NJREC) bietet ein komplettes Portfolio an Transformatordurchführungen für alle drei Standards, mit Porzellan- und Epoxidharzoptionen, internationalen Zertifizierungen und flexibler Lieferung. Kontaktieren Sie uns noch heute für eine Kompatibilitätsprüfung oder um detaillierte Datenblätter für Ihr nächstes Projekt anzufordern.
