Почему конденсаторные втулки RIP так важны: мнение B2B-поставщика

Отказы высоковольтных трансформаторов часто связаны с пробойами изоляции вводов. Выбор компонентов становится критически важным решением по управлению рисками для любого управляющего активами. Мы видим, как энергетика активно переходит от традиционных нефтепропитанных агрегатов. Современные сети требуют технологий сухого типа, отвечающих строгим требованиям безопасности и надежности. Управляющие активами сталкиваются с растущим давлением необходимости устранения опасности пожара. Они также должны сократить расходы на регулярное техническое обслуживание, чтобы оптимизировать размещение персонала. Компоненты сухого типа напрямую решают эти конкретные эксплуатационные задачи.

Для правильной оценки этих современных компонентов вам нужна научно обоснованная система. Команды закупок и инженеры должны согласовывать точные технические требования. Они также должны выбрать высококвалифицированного партнера-производителя. Мы разработали это руководство, чтобы предоставить именно эту структуру. Вы откроете для себя эксплуатационные преимущества конструкций из твердой эпоксидной смолы. Мы соблюдаем строгие протоколы хранения, необходимые для предотвращения повреждения от влаги. Вы также узнаете, как эффективно проверять учетные данные поставщиков для обеспечения долгосрочной стабильности сети.

Ключевые выводы

• Технология пропитанной смолой бумаги (RIP) исключает утечку масла и опасность возгорания, значительно сокращая затраты на техническое обслуживание в течение жизненного цикла по сравнению с устаревшими системами.

• Модели прямого сравнения показывают, что RIP превосходит OIP по пределам частичного разряда и термической стабильности, хотя требует строгого контроля влажности во время хранения.

• Выбор подходящего поставщика зависит от проверки поддающихся проверке отчетов о типовых испытаниях, отслеживаемости материалов и соблюдения стандартов IEC/IEEE.

• Оценка закупок должна учитывать скрытые операционные реалии, включая требования к обработке, сроки выполнения заказов и возможности настройки для сильноточных приложений.

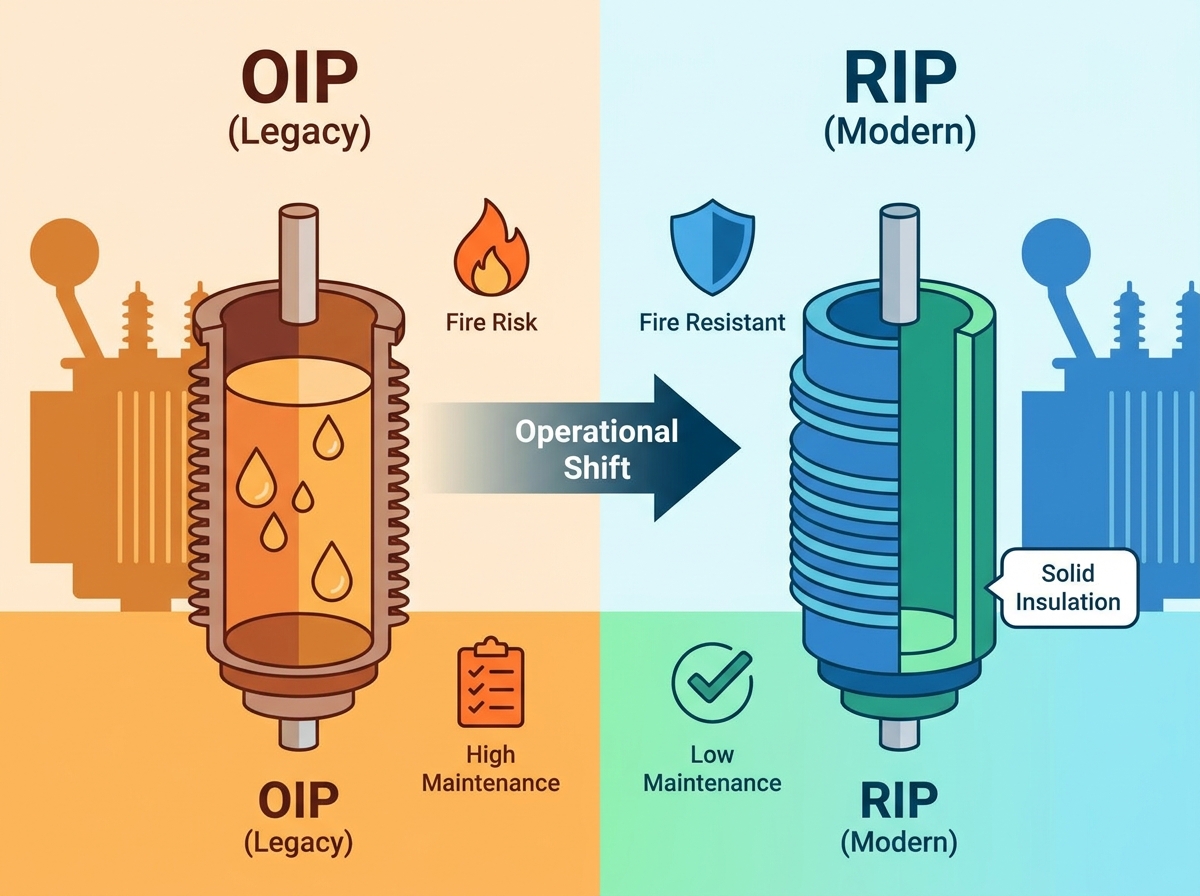

Эксплуатационный сдвиг в сторону конденсаторной втулки RIP

Устаревшие заполненные жидкостью втулки несут присущие им эксплуатационные риски. Минеральное масло со временем портится. Прокладки затвердевают и разрушаются под воздействием температурных напряжений. Эти неисправности приводят непосредственно к утечкам масла. Активная утечка масла создает немедленные проблемы с соблюдением экологических требований для операторов подстанций. Катастрофический отказ наполненного жидкостью агрегата часто приводит к сильным взрывам и пожарам. Такие события разрушают прилегающую трансформаторную инфраструктуру. Они также представляют серьезную опасность для персонала подстанции. Полностью устранить эти риски при использовании жидких диэлектриков невозможно.

Промышленность решила эти проблемы, внедрив машины сухого типа. емкостная градуированная втулка . Эта технология формирует современную основу для высоковольтной инфраструктуры. Инженеры заменили жидкое масло и фарфоровую структуру. Вместо этого они используют твердый сердечник конденсатора. Производители наматывают специальную бумагу на центральный проводник. Они вставляют проводящую фольгу через определенные промежутки времени, чтобы выровнять электрическое поле. Наконец, они пропитывают всю бумажную сердцевину жидкой эпоксидной смолой в глубоком вакууме.

Этот основной инженерный результат фундаментально меняет профили рисков подстанций. Твердая структура эпоксидной смолы по своей сути уменьшает утечку. Жидкости, которая могла бы вытечь, просто нет. Твердая матрица противостоит повышению внутреннего давления. Это исключает риск катастрофического взрыва, связанный с фарфоровой шрапнелью. Кроме того, технология сухого типа снижает физическую нагрузку на современные трансформаторы. Твердый сердечник обеспечивает более компактную конструкцию. Операторы могут создавать меньшие по размеру и более легкие трансформаторы. Мы видим, что эта компактность способствует быстрому внедрению на городских подстанциях.

Конденсаторный ввод OIP и RIP: прозрачная оценка жизненного цикла

Оценка технологий изоляции требует четкого взгляда на базовые показатели производительности. Мы должны сравнить диэлектрическую прочность, температурные рабочие диапазоны и значения частичных разрядов. Конденсаторная втулка OIP использует масло для поддержания своей диэлектрической прочности. Масло хорошо работает в электрическом отношении, но страдает от экстремальных температур. Технология RIP поддерживает исключительную диэлектрическую прочность в гораздо более широком температурном диапазоне. Твердая эпоксидная матрица остается стабильной при тяжелых циклических нагрузках. Пределы частичного разряда (ЧР) также существенно различаются. Системы RIP обычно демонстрируют более низкие значения ЧР. Вакуумная пропитка удаляет микроскопические воздушные пустоты. Меньшее количество воздушных пустот означает меньшее количество внутренних электрических разрядов.

Мы подробно описали основные технические и эксплуатационные различия в сравнительной таблице ниже.

Сравнение производительности и базового уровня эксплуатации

Реалии технического обслуживания в значительной степени отдают предпочтение решениям сухого типа. Установки МНП требуют периодического отбора проб масла. Технические специалисты должны выполнить анализ растворенных газов (DGA). Они должны регулярно проверять уровень масла через смотровые стекла. Смотровые стекла часто покрываются пятнами или трескаются. Системы RIP устраняют эти задачи по техническому обслуживанию, связанные с использованием жидкостей. Операторам необходимо выполнять только визуальный осмотр. Технические специалисты проводят периодические испытания коэффициента мощности и емкости. Эта более простая процедура позволяет держать персонал подальше от оборудования, находящегося под напряжением. Это значительно повышает общую эффективность рабочей силы.

Стандарты безопасности и соответствия теперь диктуют стратегии закупок. Современные правила безопасности на подстанциях строго наказывают за риск возникновения пожара. Огнестойкость RIP идеально соответствует этим строгим нормам. Самозатухающая эпоксидная смола предотвращает распространение огня. Воспламеняемость OIP остается серьезной проблемой. Основной компромисс заключается в балансировании этих эксплуатационных обновлений с уязвимостью к влаге. Твердая изоляция обеспечивает увеличенный срок эксплуатации. Вы получаете значительное повышение надежности. Однако перед установкой необходимо соблюдать строгие протоколы хранения.

Критерии критической оценки для специализированных приложений

Стандартные приложения для трансформаторов покрывают большинство потребностей в закупках. Однако конкретные сценарии энергосистемы требуют специальных инженерных критериев. Инженеры должны по-разному оценивать физические напряжения и экстремальные тепловые нагрузки в этих средах. Мы внимательно следим за структурной целостностью при проникновении за границы зданий.

А Настенный ввод высокого напряжения сталкивается с уникальными механическими проблемами. Эти устройства передают высоковольтную мощность через физические структуры. Они соединяют открытые распределительные устройства с внутренними залами КРУЭ или испытательными установками. Структурная целостность здесь имеет первостепенное значение. Устройство должно выдерживать огромные консольные силы. Тяжелые шины оказывают постоянное давление на клеммы. Ветровые и ледяные нагрузки усугубляют этот стресс на открытом воздухе. Производители должны тщательно проверять сейсмические характеристики. Твердые эпоксидные сердцевины обеспечивают превосходную механическую жесткость. Они сопротивляются изгибающим моментам лучше, чем полые фарфоровые изоляторы.

Среды с высокой силой тока требуют различных оценок. А Сильноточный ввод должен выдерживать серьезные термические нагрузки. Мощные потоки тока вызывают сильное нагревание в центральном проводнике. Инженеры должны предотвратить тепловой разгон. Термический разгон быстро разрушает окружающую изоляционную матрицу. Оптимизация размеров проводников имеет решающее значение. Вам придется выбирать между конфигурациями с тяговым поводком и цельным стержнем. Конструкция с вытяжными выводами упрощает установку. Гибкие кабели протягиваются через полую трубку. Однако они ограничивают общую токовую мощность из-за накопления тепла. Конструкция с цельным стержнем выдерживает гораздо более высокую силу тока. Они обеспечивают превосходный отвод тепла. Твердый медный или алюминиевый стержень эффективно отводит тепло от эпоксидного сердечника.

Качество изоляции и материалов определяют долгосрочную надежность. Специализированные материалы определяют выживание в суровых условиях. Специальные составы эпоксидных смол обеспечивают различные температуры стеклования. Это определяет, как смола справляется с расширением и сжатием. Внешние корпуса играют огромную роль в долговечности. В устаревших устройствах использовался тяжелый, хрупкий фарфор. В современных системах используются влагостойкие внешние корпуса. Силиконовая резина или композитные изоляторы обладают гидрофобными свойствами. Вода собирается в капли и скатывается с силиконовых навесов. Это предотвращает проводящее отслеживание по поверхности. Эти специализированные композитные материалы значительно снижают вес. Они также исключают риск осколков во время непредвиденных сбоев.

Реалии реализации: Обращение, хранение и операционные риски

Вы не можете использовать технологию сухого типа точно так же, как устаревшие устройства, заполненные жидкостью. Твердая изоляция требует строгих процедур обращения. Полевые команды должны понимать эти эксплуатационные реалии, чтобы обеспечить успешный ввод в эксплуатацию. Неправильное управление перед подачей питания является причиной большинства преждевременных отказов.

Прозрачное устранение уязвимости к проникновению влаги имеет решающее значение. Это представляет собой основной недостаток технологии конденсаторов сухого типа. Бумажная сердцевина, пропитанная эпоксидной смолой, действует как губка при воздействии высокой влажности. Влага сильно ухудшает диэлектрическую прочность. Он быстро увеличивает значения емкости и тангенса дельты. Молекулы воды позволяют отслеживать движение вдоль слоев бумаги. Когда влага проникает глубоко в сердцевину, высушить ее обычно невозможно. Компонент становится непригодным для использования. Перед установкой необходимо любой ценой защитить открытый нижний конец клеммы.

Строгие протоколы хранения предотвращают попадание влаги. Полевые группы должны внедрить конкретные процедуры сразу после доставки.

• Хранение в помещении с климат-контролем: Вы должны хранить эти устройства в помещении. В помещении должен поддерживаться контролируемый уровень влажности. Никогда не храните их на открытом воздухе.

• Алюминированные защитные пакеты: нижняя часть остается запечатанной в специальном алюминизированном барьерном пакете. Не открывайте эту сумку до дня установки.

• Обращение с осушителем: Пакеты содержат индикаторные влагопоглотители на основе силикагеля. Технические специалисты должны регулярно контролировать цвет этих влагопоглотителей через смотровое окно.

• Вертикальное расположение: Храните устройства в вертикальном или слегка наклоненном положении. Следуйте специальным инструкциям производителя по упаковке, чтобы предотвратить механическое воздействие.

Рекомендации по установке защищают физическую целостность устройства. Рекомендации по обращению должны предотвращать образование микротрещин в смоле. Никогда не прикрепляйте подъемные стропы непосредственно к композитным навесам. Силиконовая резина порвется. Внутренний эпоксидный сердечник может сломаться при неправильном изгибающем моменте. Всегда используйте соответствующие подъемные проушины на монтажном фланце. Используйте распорку, чтобы углы подъема оставались полностью вертикальными. Осторожно вставьте нижнюю клемму в башню трансформатора. Не допускайте царапания заземленного резервуара.

Ввод в эксплуатацию требует строгих протоколов испытаний перед подачей питания. Вы должны проверить внутреннюю целостность после передачи. Транспортные вибрации могут стать причиной скрытых повреждений. Во время хранения могла попасть влага. Технические специалисты должны выполнить проверку базовой емкости (C1 и C2). Они также должны измерить дельту тангенса (коэффициент мощности). Сравните эти полевые измерения непосредственно с отчетом заводских плановых испытаний. Значительное отклонение указывает на потенциальное попадание влаги или повреждение при транспортировке. Никогда не подавайте питание на оборудование, если эти значения выходят за допустимые пределы.

Как проверить поставщика конденсаторных втулок RIP

Приобретение высоковольтной изоляции несет в себе значительный эксплуатационный риск. Вы не можете просто выбрать того, кто предложит самую низкую цену. Производственный процесс требует предельной точности. Небольшие отклонения в давлении вакуума или отверждении смолы спустя годы приводят к катастрофическим сбоям в эксплуатации.

Сотрудничество со специализированным Поставщик втулок разрывного конденсатора снижает риск закупок. Производителям широкого профиля часто не хватает глубоких знаний в области материаловедения, необходимых для создания прочной изоляции. Специалисты направляют свои инженерные ресурсы специально на высоковольтную емкостную градацию. Они понимают нюансы натяжения гофрированной бумаги. Они точно знают, как управлять экзотермическими реакциями эпоксидной смолы на этапе отверждения. Вам нужен этот уровень целенаправленных знаний.

Мы рекомендуем следовать следующей конкретной последовательности при оценке производственного контроля качества:

1. Проверьте наличие собственных испытательных мощностей. На предприятии должна быть установлена ​​экранированная клетка Фарадея. Это обеспечивает точность и отсутствие помех при проверке частичных разрядов.

2. Проверьте процесс вакуумной пропитки: обратите внимание на строгий автоматизированный контроль. Система должна точно контролировать температуру, глубину вакуума и скорость потока смолы.

3. Отслеживание сырья: запросите документацию по отслеживанию материалов. Производитель должен точно отслеживать источники необработанной электротехнической бумаги. Они должны документировать конкретные рецептуры эпоксидной смолы и используемые герметизирующие материалы.

4. Проверьте условия в чистых помещениях. Обмотка сердечника конденсатора должна производиться в помещении с контролируемым климатом и без пыли. Мусор в слоях бумаги вызывает локальное электрическое напряжение.

Соответствие требованиям и типовые испытания составляют основу технического доверия. Вы должны потребовать проверяемые тестовые данные. Все продукты должны полностью соответствовать стандартам IEC 60137 или IEEE C57.19.00. Не принимайте только внутренние сертификаты. Ищите отчеты о типовых испытаниях независимых, признанных во всем мире испытательных лабораторий. Эти отчеты подтверждают фундаментальные ограничения конструкции. Они доказывают, что оборудование выдерживает импульсы молнии. Проверяют термическую стабильность при максимальных токовых нагрузках. Регулярные заводские испытания доказывают, что конкретное купленное вами устройство соответствует этим стандартам проектирования.

Наконец, оцените цепочку поставок и масштабируемость. Изготовление качественной твердой изоляции требует времени. Тщательно оцените стандартные сроки выполнения заказов. Спросите об их глобальных гарантиях доставки. Как они упаковывают устройства, чтобы предотвратить повреждение при транспортировке? Есть ли на упаковке индикаторы удара? Возможности послепродажной технической поддержки также имеют значение. Если ваша полевая группа обнаружит ненормальные показания тангенса дельты во время ввода в эксплуатацию, вам потребуется немедленная инженерная поддержка. Надежный партнер обеспечивает быструю и полезную интерпретацию данных, чтобы ваш проект соответствовал графику.

Заключение

Переход к твердой изоляции сухого типа представляет собой окончательное повышение надежности сети. Устранение легковоспламеняющегося масла устраняет серьезную уязвимость современных подстанций. Твердые эпоксидные сердечники обеспечивают превосходную механическую прочность и отличные характеристики частичного разряда. Однако долгосрочный успех работы во многом зависит от качества материала. Это также требует бескомпромиссного соблюдения правил обращения и хранения. Перед установкой необходимо заранее принять меры по устранению рисков, связанных с влажностью.

Команды проектирования и закупок должны принять незамедлительные меры для обеспечения безопасности своих цепочек поставок. Мы рекомендуем вам запросить подробные отчеты о типовых испытаниях у потенциальных партнеров. Проведите оперативную оценку ваших предстоящих трансформаторных проектов с учетом специфики объекта. Сравните требования к техническому обслуживанию существующих устаревших устройств с требованиями к твердой изоляции. Начните сеансы технического анализа с поставщиками, включенными в короткий список, чтобы убедиться, что они точно соответствуют вашим механическим и электрическим характеристикам.

Часто задаваемые вопросы

Вопрос: Каков ожидаемый срок службы конденсаторного ввода RIP по сравнению с вводом OIP?

Ответ: Срок службы высококачественной бумаги, пропитанной смолой, обычно превышает 30 лет. Это предполагает надлежащий контроль влажности перед установкой. Устаревшие маслопропитанные агрегаты имеют аналогичный теоретический срок службы, но они по-прежнему сильно зависят от постоянного обслуживания масла. Без идеальных уплотнений прокладок и регулярного масляного ремонта агрегаты OIP часто выходят из строя гораздо раньше.

Вопрос: Можно ли хранить втулки RIP на открытом воздухе перед установкой?

О: Нет. Вы должны хранить их в помещении с контролируемым климатом. Сердечники из твердой эпоксидной бумаги остаются очень восприимчивыми к проникновению влаги до их установки. Храните нижнюю клемму запечатанной в защитном алюминиированном пакете. Регулярно контролируйте показатели осушителя. Хранение на открытом воздухе лишает гарантии и рискует необратимой деградацией диэлектриков.

Вопрос: Как поставщик доказывает работоспособность своих втулок при частичном разряде?

Ответ: Поставщики подтверждают эффективность посредством плановых заводских испытаний. Они помещают каждое устройство в экранированную клетку Фарадея. Они подают повышенное напряжение и измеряют внутренние электрические разряды. Покупатели должны запросить сертифицированный отчет о плановых испытаниях для каждого серийного номера. Он документирует точные значения емкости, тангенса дельты и частичного разряда.

Вопрос: Подходят ли втулки RIP для экстремально холодных или высокосейсмических зон?

А: Да. Твердая эпоксидная матрица сохраняет термическую стабильность при сильном холоде, предотвращая замерзание масла. Для зон с высокой сейсмичностью механическая жесткость твердого ядра превосходна. В сочетании с внешним корпусом из композитного силикона они противостоят консольным нагрузкам и изгибающим моментам лучше, чем хрупкий фарфор.
