변압기를 통해 전기가 어떻게 안전하게 흐르는지 궁금한 적이 있습니까? 변압기 부싱은 이러한 안전한 통과를 보장하는 중요한 구성 요소입니다.
이 글에서는 무엇인지 알아보겠습니다. 변압기 부싱 은 전기 시스템에서의 중요성과 다양한 유형을 사용할 수 있습니다. 각 유형이 효율적인 동력 전달에 어떻게 기여하는지 배우게 됩니다.
변압기 부싱 이해
전력 시스템에서 변압기 부싱의 역할
변압기 부싱은 고전압 시스템을 통해 전기의 안전한 흐름을 보장하는 데 중요한 역할을 합니다. 이는 절연 경로 역할을 하여 전기 도체가 단락이나 전기적 결함의 위험 없이 접지된 변압기 케이스를 통과할 수 있도록 합니다. 이 절연은 위험한 전기 방전으로부터 변압기와 주변 환경을 모두 보호하므로 매우 중요합니다.
단열의 중요성은 아무리 강조해도 지나치지 않습니다. 변압기 부싱은 강력한 유전체 장벽을 유지하면서 강렬한 전기적 스트레스를 견디도록 설계되었습니다. 이 장벽은 전기적 오류를 방지하여 안정적이고 신뢰할 수 있는 전원 공급을 보장합니다. 기계적 지원도 똑같이 중요합니다. 부싱은 구조적 무결성을 제공하여 무거운 전도체를 지지하고 온도 변동 및 지진 활동과 같은 다양한 환경 응력을 견뎌냅니다.
변압기 부싱의 일반적인 응용
변압기 부싱은 다음을 포함한 다양한 응용 분야에 널리 사용됩니다.
● 발전소: 여기에서는 발전기 승압 변압기를 송전선에 연결하여 고전압을 그리드로 쉽게 전송합니다.
● 변전소: 부싱은 변압기와 부스바 사이의 안전한 연결을 보장하여 절연을 유지하고 전류 흐름을 지원합니다.
● 산업용 애플리케이션: 제조 환경에서 중요한 기계 및 장비에 안정적인 전압을 공급하는 데 필수적입니다.
전통적인 응용 분야 외에도 변압기 부싱은 재생 에너지 프로젝트에서 점점 더 중요해지고 있습니다. 청정 에너지원에 대한 수요가 증가함에 따라 이러한 구성 요소는 태양광 및 풍력 에너지를 기존 전력 시스템에 효율적으로 통합하는 데 도움이 됩니다. 안전한 전기 연결을 제공함으로써 변압기 부싱은 송전의 전반적인 효율성과 신뢰성에 크게 기여합니다.
적용분야 |
변압기 부싱의 중요성 |
발전소 |
발전기를 그리드에 연결하여 안전 보장 |
변전소 |
절연을 유지하고 전류 흐름을 지원합니다. |
산업 환경 |
중요 장비에 안정적인 전압 공급 |
재생에너지 |
청정 에너지원을 전력 시스템에 통합합니다. |
변압기 부싱은 단순한 구성 요소가 아닙니다. 이는 현대 전기 시스템의 기능과 안전에 매우 중요합니다. 안전한 전기 흐름을 촉진하고 기계적 지원을 제공하는 역할은 다양한 응용 분야에서 없어서는 안될 요소로, 그리드 전반에 걸쳐 효율적이고 안정적인 전력 전송을 보장합니다.
변압기 부싱의 유형
오일 함침지(OIP) 부싱
OIP(기름 함침지) 부싱은 견고한 설계로 잘 알려진 전통적인 유형의 변압기 부싱입니다. 이는 절연유로 포화된 종이 절연체로 만든 코어로 구성됩니다. 이러한 구조를 통해 OIP 부싱은 탁월한 전기 절연 특성을 제공하므로 고전압 애플리케이션에 이상적입니다.
장점:
● 우수한 절연성: OIP 부싱은 고전압 환경에서 성능이 입증된 기록을 보유하고 있어 안정적인 작동을 보장합니다.
● 오랜 역사: 전력 변압기와 변전소에 광범위하게 사용되어 시간이 지남에 따라 그 효과가 입증되었습니다.
단점:
● 습기 민감도: OIP 부싱은 습기 침투에 취약하여 절연 특성이 손상될 수 있습니다.
● 오일 누출 위험: 오일 누출 가능성은 환경 문제와 유지 관리 문제를 야기합니다.
OIP 부싱의 일반적인 응용 분야에는 안전한 전기 흐름을 위해 신뢰성이 중요한 전력 변압기 및 변전소가 포함됩니다.

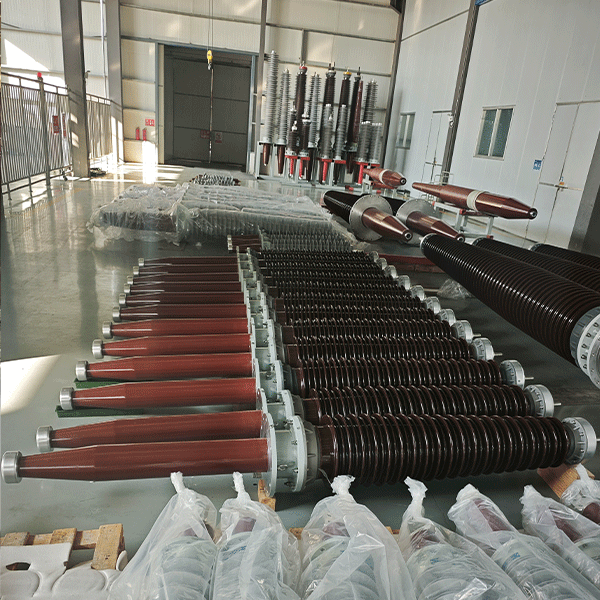

수지 함침지(RIP) 부싱
RIP(수지 함침지) 부싱은 부싱 기술의 현대적 발전을 나타냅니다. 이 제품은 에폭시 수지를 함침시킨 종이로 만든 코어를 활용하여 단단하고 빈 공간이 없는 단열 시스템을 만듭니다. 이 디자인은 까다로운 조건에서도 성능과 신뢰성을 향상시킵니다.
환경적 이점:
● No Oil Leaks: RIP 부싱은 오일을 사용하지 않기 때문에 오일 누출의 위험이 없어 더욱 친환경적입니다.
● 더 높은 안전 표준: 견고한 구조로 인해 심각한 고장이 발생할 가능성이 줄어듭니다.
RIP 부싱은 성능과 안전이 가장 중요한 현대 설치에서 흔히 볼 수 있는 고전압 응용 분야에서 탁월합니다. 가혹한 조건을 견딜 수 있는 능력으로 인해 시스템 신뢰성 향상을 목표로 하는 유틸리티 분야에서 인기 있는 선택이 되었습니다.
수지 접착지(RBP) 부싱
RBP(Resin-Bonded Paper) 부싱은 종이와 수지를 조합하여 제조된 또 다른 유형의 변압기 부싱입니다. 이 유형은 중전압 애플리케이션을 위한 비용 효율적인 솔루션을 제공합니다.
제조 공정:
● RBP 부싱은 여러 겹의 종이를 수지와 접착하여 견고한 절연 구조를 만들어냅니다.
OIP 및 RIP와의 비교:
● RBP 부싱은 일반적으로 더 경제적이지만 OIP 또는 RIP 부싱과 동일한 수준의 내구성을 제공하지 못할 수 있습니다.
일반적인 응용 분야:
● 성능을 너무 많이 희생하지 않고 비용 효율성이 필수적인 중간 전압 환경에 이상적입니다.
세라믹 부싱
세라믹 부싱은 고품질 도자기로 제작되어 전기 절연을 위한 오랫동안 선택되어 왔습니다. 그들의 디자인은 본질적으로 습기와 환경 오염 물질에 대한 저항력이 있어 수명과 신뢰성을 보장합니다.
재료 특성:
● 도자기는 우수한 기계적 강도와 유전 특성을 제공하여 세라믹 부싱을 다양한 용도에 적합하게 만듭니다.
장점:
● 내습성: 습기를 견딜 수 있는 능력이 있어 실외 설치에 이상적입니다.
● 오염 물질 저항: 오염 물질에 저항하여 까다로운 환경에서도 일관된 성능을 보장합니다.
세라믹 부싱은 특히 내구성과 신뢰성이 가장 중요한 저전압 및 중전압 시스템에 일반적으로 사용됩니다.
가스 절연(SF6) 부싱
가스 절연 부싱은 육불화황(SF6) 가스를 절연 매체로 활용하며 이는 부싱 기술의 중요한 혁신을 나타냅니다. 이 유형의 부싱은 특히 작고 효율적인 설정에서 고전압 애플리케이션용으로 설계되었습니다.
SF6 단열재의 장점:
● 컴팩트한 디자인: SF6 부싱은 기존 부싱보다 작고 가벼워 공간이 제한된 환경에 이상적입니다.
● 낮은 유지 관리: 이 부싱은 밀폐형 설계로 인해 유지 관리가 최소화되어 환경 요인으로부터 보호됩니다.
이상적인 애플리케이션:
● 가스 절연 부싱은 고전압과 공간 효율성이 중요한 가스 절연 변전소(GIS)에 일반적으로 사용됩니다.
부싱의 종류 |
장점 |
단점 |
일반적인 응용 분야 |
기름이 함침된 종이 |
우수한 절연성, 검증된 신뢰성 |
수분 민감성, 오일 누출 |
전력 변압기, 변전소 |
수지 함침지 |
오일 누출 없음, 고성능 |
초기 비용이 높음 |
최신 설비, 고전압 |
수지 접착지 |
비용 효율적이며 고압에 적합 |
다른 제품에 비해 내구성이 제한적입니다. |
고압 환경 |
세라믹 |
수분 및 오염물질 저항성 |
다른 유형보다 무겁습니다. |
저전압 및 중전압 시스템 |
가스절연(SF6) |
컴팩트하고 유지보수가 적음 |
더 높은 비용 |
가스 절연 변전소 |
변압기 부싱은 다양한 유형으로 제공되며 각 유형은 특정 응용 분야 및 환경에 적합합니다. 이러한 차이점을 이해하면 모든 전기 시스템에 적합한 부싱을 선택하는 데 도움이 됩니다.
올바른 변압기 부싱 선택
올바른 변압기 부싱을 선택하는 것은 전기 시스템의 신뢰성과 효율성을 보장하는 데 중요합니다. 각 애플리케이션에는 고유한 요구 사항이 있으므로 정보에 입각한 결정을 내리려면 여러 가지 요소를 고려해야 합니다.
고려해야 할 요소
변압기 부싱을 선택할 때 다음 요소를 최우선으로 고려해야 합니다.
1. 전압 레벨과 전기적 스트레스
에이. 시스템의 전압 수준은 필요한 부싱 유형에 큰 영향을 미칩니다. 전압 레벨이 높을수록 더 큰 전기적 스트레스를 견딜 수 있도록 설계된 부싱이 필요합니다.
비. 절연 실패를 방지하려면 변압기의 특정 전압 정격을 처리할 수 있는 부싱을 선택하는 것이 중요합니다.
2. 환경조건
에이. 오염, 습도, 온도와 같은 환경 요인은 부싱 성능에 영향을 미칠 수 있습니다.
비. 예를 들어, 오염 수준이 높은 지역에서는 오염을 방지하기 위해 향상된 밀봉 기능을 갖춘 부싱이 필요할 수 있습니다.
기음. 마찬가지로 극한의 온도는 부싱에 사용되는 단열재에 영향을 미칠 수 있으므로 특정 기후 조건에 맞는 등급을 선택해야 합니다.
3. 기계적 요구사항
에이. 지진 활동이나 캔틸레버 강도와 같은 기계적 응력도 고려해야 합니다.
비. 부싱은 잠재적인 지진이나 기타 기계적 충격으로 인한 힘에 저항하면서 무거운 전도체를 지지할 수 있어야 합니다.
기음. 설치 환경을 평가하면 선택한 부싱이 스트레스를 받는 상황에서도 안정적이고 기능적으로 유지되는지 확인하는 데 도움이 됩니다.
요인 |
고려사항 |
전압 레벨 |
부싱 유형을 시스템 전압에 맞춥니다. |
환경 조건 |
오염, 습도, 온도 평가 |
기계적 요구 사항 |
지진 활동 및 캔틸레버 강도 평가 |
유지보수 및 검사
변압기 부싱의 정기적인 유지보수 및 검사는 수명과 작동 신뢰성을 보장하는 데 매우 중요합니다. 강력한 검사 루틴을 구현하면 잠재적인 문제가 확대되기 전에 이를 식별하는 데 도움이 될 수 있습니다.
정기 검사의 중요성:
● 검사를 통해 즉시 해결하지 않으면 심각한 고장으로 이어질 수 있는 오일 누출이나 과열 등의 문제를 조기에 발견할 수 있습니다.
● 부싱 상태를 면밀히 관찰하면 변압기의 전반적인 상태를 유지하는 데 도움이 됩니다.
부싱 상태의 주요 지표:
● 오일 누출: 오일 누출 징후는 밀봉 시스템의 고장을 의미할 수 있으므로 즉각적인 주의가 필요합니다.
● 과열: 온도 모니터링이 중요합니다. 비정상적인 가열은 절연 파괴 또는 전기 과부하를 나타낼 수 있습니다.
● 비정상적인 가열: 급격한 온도 변화는 조사가 필요한 부싱 내부 문제를 나타낼 수 있습니다.
권장 검사 간격:
● 작동 조건과 사용된 부싱 유형에 따라 변압기 부싱을 6~12개월마다 검사하는 것이 좋습니다.
● 열악한 환경이나 중요한 응용 분야에서는 더 자주 검사해야 할 수도 있습니다.
검사 표시기 |
설명 |
오일 누출 |
부싱에서 오일이 누출된 흔적이 있는지 확인하십시오. |
과열 |
잠재적인 오류를 감지하기 위해 온도를 모니터링합니다. |
비정상적인 발열 |
예상치 못한 온도 변화를 찾아보세요 |
적절한 변압기 부싱을 선택하려면 전압 레벨, 환경 조건, 기계적 요구 사항을 포함한 다양한 요소를 신중하게 고려해야 합니다. 정기적인 검사는 시간이 지남에 따라 변압기 부싱의 상태와 신뢰성을 보장하는 데 도움이 되므로 똑같이 중요합니다.
결론
이 기사에서는 다양한 유형의 변압기 부싱과 그 중요성을 살펴보았습니다. 우리는 오일 함침, 레진 함침, 레진 결합, 세라믹 및 가스 절연 부싱에 대해 논의했습니다. 각 유형은 전기 시스템에서 중요한 역할을 하며 안전과 효율성을 보장합니다. 최적의 성능과 신뢰성을 위해서는 올바른 변압기 부싱을 선택하는 것이 필수적입니다. 변압기 부싱에 대한 전문가의 조언을 얻으려면 다음으로 문의하십시오. NJREC . 이들 제품은 독특한 이점을 제공하여 변압기 작동을 향상시키고 고객에게 탁월한 가치를 제공합니다.
FAQ
Q: 변압기 부싱이란 무엇입니까?
A: 변압기 부싱은 전기 도체가 접지된 변압기 케이스를 통과하여 안전한 전류 흐름을 보장하는 절연 장치입니다.
Q: 변압기 부싱이 중요한 이유는 무엇입니까?
A: 이는 전기 고장을 방지하고 전기 시스템의 안전과 효율성을 유지하는 데 중요합니다.
Q: 올바른 변압기 부싱을 어떻게 선택합니까?
A: 적절한 변압기 부싱을 선택하려면 전압 수준, 환경 조건 및 기계적 요구 사항과 같은 요소를 고려하십시오.
Q: 어떤 유형의 변압기 부싱을 사용할 수 있습니까?
A: 일반적인 유형에는 오일 함침, 레진 함침, 레진 결합, 세라믹 및 가스 절연 부싱이 포함되며 각각 특정 용도에 사용됩니다.
Q: 변압기 부싱을 얼마나 자주 검사해야 합니까?
A: 6~12개월마다 정기적으로 검사하면 오일 누출이나 과열과 같은 잠재적인 문제를 식별하여 안정적인 작동을 보장할 수 있습니다.
