Вы калі-небудзь задумваліся, як электрычнасць бяспечна праходзіць праз трансфарматары? Трансфарматарныя ўводы з'яўляюцца найважнейшымі кампанентамі, якія забяспечваюць гэты бяспечны праход.
У гэтым артыкуле мы вывучым, што трансфарматарныя ўтулкі , іх значэнне ў электрычных сістэмах і розныя даступныя тыпы. Вы даведаецеся, як кожны тып спрыяе эфектыўнай перадачы энергіі.
Трансфарматарныя ўводы гуляюць важную ролю ў забеспячэнні бяспечнай перадачы электраэнергіі праз высакавольтныя сістэмы. Яны дзейнічаюць як ізаляваныя каналы, дазваляючы электрычным праваднікам праходзіць праз заземленыя кажухі трансфарматараў без рызыкі кароткага замыкання або электрычных збояў. Гэтая ізаляцыя мае вырашальнае значэнне, таму што яна абараняе трансфарматар і навакольнае асяроддзе ад небяспечных электрычных разрадаў.
Значэнне ізаляцыі немагчыма пераацаніць. Уводы трансфарматара распрацаваны, каб супрацьстаяць інтэнсіўным электрычным нагрузкам, захоўваючы трывалы дыэлектрычны бар'ер. Гэты бар'ер прадухіляе электрычныя збоі, забяспечваючы стабільнае і надзейнае электразабеспячэнне. Механічная падтрымка не менш важная; утулкі забяспечваюць структурную цэласнасць, падтрымліваючы цяжкія праваднікі і вытрымліваючы розныя стрэсы навакольнага асяроддзя, такія як ваганні тэмпературы і сейсмічнай актыўнасці.
Трансфарматарныя ўводы шырока выкарыстоўваюцца ў розных сферах прымянення, у тым ліку:
● Электрастанцыі: тут яны падключаюць павышаючыя трансфарматары генератара да ліній перадачы, палягчаючы перадачу высокага напружання ў сетку.
● Падстанцыі: уводы забяспечваюць бяспечнае злучэнне паміж трансфарматарамі і шынамі, падтрымліваючы ізаляцыю і падтрымліваючы паток току.
● Прамысловае прымяненне: яны неабходныя для забеспячэння надзейнай напругай крытычна важных машын і абсталявання ў вытворчых умовах.
У дадатак да традыцыйнага прымянення трансфарматарныя ўводы становяцца ўсё больш важнымі ў праектах аднаўляльных крыніц энергіі. Па меры росту попыту на чыстыя крыніцы энергіі гэтыя кампаненты дапамагаюць эфектыўна інтэграваць сонечную і ветравую энергію ў існуючыя энергасістэмы. Забяспечваючы бяспечныя электрычныя злучэнні, трансфарматарныя ўводы ўносяць значны ўклад у агульную эфектыўнасць і надзейнасць перадачы энергіі.
Вобласць прымянення |
Значэнне трансфарматарных уводаў |
Электрастанцыі |
Падключае генератары да сеткі, забяспечваючы бяспеку |
Падстанцыі |
Захоўвае ізаляцыю і падтрымлівае паток току |
Прамысловыя налады |
Пастаўляе стабільнае напружанне на важнае абсталяванне |
Аднаўляльныя крыніцы энергіі |
Інтэгруе чыстыя крыніцы энергіі ў энергасістэмы |
Трансфарматарныя ўводы - гэта не проста кампаненты; яны маюць вырашальнае значэнне для функцыянальнасці і бяспекі сучасных электрычных сістэм. Іх роля ў забеспячэнні бяспечнага электрычнага патоку і забеспячэнні механічнай падтрымкі робіць іх незаменнымі ў розных сферах прымянення, забяспечваючы эфектыўную і надзейную перадачу энергіі па сетцы.
Прасякнутыя маслам папяровыя ўводы (OIP) - гэта традыцыйны тып трансфарматарных уводаў, вядомы сваёй трывалай канструкцыяй. Яны складаюцца з стрыжня, зробленага з папяровай ізаляцыі, насычанай ізаляцыйным алеем. Такая канструкцыя дазваляе ўтулкам OIP забяспечваць выдатныя электраізаляцыйныя ўласцівасці, што робіць іх ідэальнымі для прымянення высокага напружання.
Перавагі:
● Выдатная ізаляцыя: утулкі OIP маюць даказаны вопыт работы ў асяроддзі высокага напружання, што забяспечвае надзейную працу.
● Доўгая гісторыя: яны шырока выкарыстоўваліся ў сілавых трансфарматарах і падстанцыях, дэманструючы сваю эфектыўнасць з часам.
Недахопы:
● Адчувальнасць да вільгаці: утулкі OIP успрымальныя да пранікнення вільгаці, што можа парушыць іх ізаляцыйныя ўласцівасці.
● Рызыка ўцечкі алею: Магчымасць уцечкі алею выклікае праблемы з навакольным асяроддзем і праблемы з абслугоўваннем.
Тыповыя вобласці прымянення ўводаў OIP ўключаюць сілавыя трансфарматары і падстанцыі, дзе іх надзейнасць мае вырашальнае значэнне для бяспечнага патоку электрычнасці.

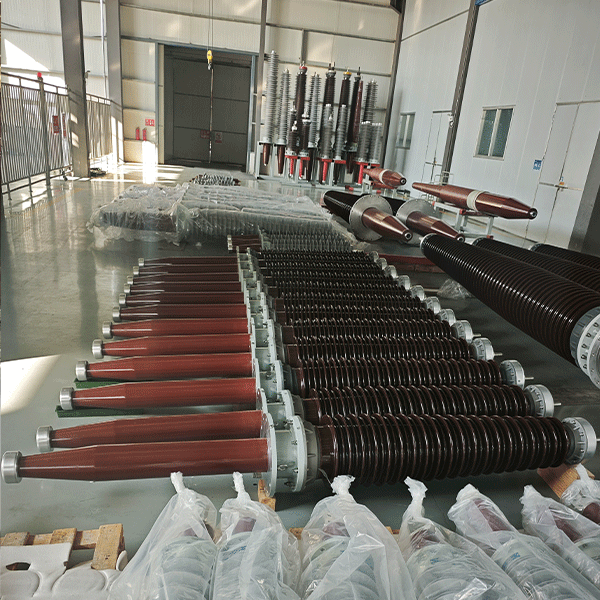

Утулкі з прасякнутай смалой паперы (RIP) уяўляюць сабой сучасны прагрэс у тэхналогіі ўтулак. У іх выкарыстоўваецца стрыжань, выраблены з паперы, прасякнутай эпаксіднай смалой, ствараючы трывалую ізаляцыйную сістэму без пустэч. Гэтая канструкцыя павышае прадукцыйнасць і надзейнасць у складаных умовах.
Экалагічныя перавагі:
● Адсутнасць уцечак алею: паколькі ўтулкі RIP не выкарыстоўваюць алей, няма рызыкі ўцечак алею, што робіць іх больш экалагічна чыстымі.
● Больш высокія стандарты бяспекі: Іх трывалая канструкцыя зніжае верагоднасць катастрафічных збояў.
Утулкі RIP выдатна падыходзяць для прымянення высокага напружання, часта сустракаюцца ў сучасных устаноўках, дзе прадукцыйнасць і бяспека маюць першараднае значэнне. Іх здольнасць вытрымліваць цяжкія ўмовы робіць іх папулярным выбарам для камунальных службаў, накіраваных на павышэнне надзейнасці сістэмы.
Папяровыя ўводы, злепленыя смалой (RBP), - гэта яшчэ адзін тып трансфарматарных уводаў, вырабленых з камбінацыі паперы і смалы. Гэты тып прапануе эканамічна эфектыўнае рашэнне для прымянення сярэдняга напружання.
Вытворчы працэс:
● Утулкі RBP вырабляюцца шляхам злучэння слаёў паперы са смалой, у выніку чаго атрымліваецца трывалая ізаляцыйная структура.
Параўнанне з OIP і RIP:
● Хаця ўтулкі RBP звычайна больш эканамічныя, яны могуць не забяспечваць такі ж узровень трываласці, як утулкі OIP або RIP.
Тыповыя вобласці прымянення:
● Яны ідэальна падыходзяць для асяроддзяў сярэдняга напружання, дзе важная эканамічная эфектыўнасць без занадта вялікай шкоды для прадукцыйнасці.
Керамічныя ўтулкі зроблены з высакаякаснага фарфору, што робіць іх даўнім выбарам для электраізаляцыі. Іх канструкцыя па сваёй сутнасці ўстойлівая да ўздзеяння вільгаці і забруджвальных рэчываў навакольнага асяроддзя, што забяспечвае даўгавечнасць і надзейнасць.
Уласцівасці матэрыялу:
● Фарфор забяспечвае выдатную механічную трываласць і дыэлектрычныя ўласцівасці, што робіць керамічныя ўтулкі прыдатнымі для розных ужыванняў.
Перавагі:
● Вільгаўстойлівасць: Іх здольнасць супрацьстаяць вільгаці робіць іх ідэальнымі для ўстаноўкі на вуліцы.
● Устойлівасць да забруджванняў: яны супрацьстаяць забруджванням, забяспечваючы стабільную працу ў складаных умовах.
Керамічныя ўтулкі звычайна выкарыстоўваюцца ў сістэмах нізкага і сярэдняга напружання, асабліва там, дзе даўгавечнасць і надзейнасць маюць першараднае значэнне.
Уводы з элегазавай ізаляцыяй у якасці ізаляцыйнага асяроддзя выкарыстоўваюць газ гексафтарыд серы (SF6), што з'яўляецца істотным новаўвядзеннем у тэхналогіі ўводаў. Гэты тып утулкі прызначаны для прымянення высокага напружання, асабліва ў кампактных і эфектыўных устаноўках.
Перавагі элегазавай ізаляцыі:
● Кампактная канструкцыя: утулкі SF6 меншыя і лягчэйшыя за традыцыйныя ўтулкі, што робіць іх ідэальнымі для асяроддзя з абмежаванай прасторай.
● Нізкае абслугоўванне: Гэтыя ўтулкі патрабуюць мінімальнага абслугоўвання з-за іх герметычнай канструкцыі, якая абараняе ад фактараў навакольнага асяроддзя.
Ідэальныя прыкладання:
● Утулкі з элегазавай ізаляцыяй звычайна выкарыстоўваюцца на падстанцыях з элегазавай ізаляцыяй (ГІС), дзе высокае напружанне і эфектыўнасць прасторы маюць вырашальнае значэнне.
Тып ўтулкі |
Перавагі |
Недахопы |
Тыповыя прымянення |
Папера, прасякнутая алеем |
Выдатная ізаляцыя, правераная надзейнасць |
Адчувальнасць да вільгаці, уцечка масла |
Сілавыя трансфарматары, падстанцыі |
Папера, прасякнутая смалой |
Адсутнасць уцечак масла, высокая прадукцыйнасць |
Больш высокі першапачатковы кошт |
Сучасныя ўстаноўкі, высокае напружанне |
Злепленая смалой папера |
Эканамічна, падыходзіць для сярэдняга напружання |
Абмежаваная трываласць у параўнанні з іншымі |
Асяроддзі сярэдняга напружання |
Керамічны |
Ўстойлівасць да вільгаці і забруджванням |
Цяжэй іншых відаў |
Сістэмы нізкага і сярэдняга напружання |
З газавай ізаляцыяй (SF6) |
Кампактны, не патрабуе абслугоўвання |
Больш высокі кошт |
Элегазавыя падстанцыі |
Трансфарматарныя ўводы бываюць розных тыпаў, кожны з якіх падыходзіць для канкрэтнага прымянення і асяроддзя. Разуменне гэтых адрозненняў дапамагае выбраць правільную ўтулку для любой электрычнай сістэмы.
Выбар правільнага ўводу трансфарматара мае вырашальнае значэнне для забеспячэння надзейнасці і эфектыўнасці электрычных сістэм. Каб прыняць абгрунтаванае рашэнне, трэба ўлічваць некалькі фактараў, паколькі кожная заяўка мае ўнікальныя патрабаванні.
Пры выбары трансфарматарных уводаў варта ўлічваць наступныя фактары:
1. Узровень напружання і электрычнае напружанне
а. Узровень напружання вашай сістэмы істотна ўплывае на тып патрэбнай утулкі. Для больш высокіх узроўняў напружання патрэбныя ўтулкі, прызначаныя для большай электрычнай нагрузкі.
б. Вельмі важна выбіраць утулкі, якія вытрымліваюць пэўныя паказчыкі напружання вашых трансфарматараў, каб прадухіліць збой ізаляцыі.
2. Экалагічныя ўмовы
а. Такія фактары навакольнага асяроддзя, як забруджванне, вільготнасць і тэмпература, могуць паўплываць на прадукцыйнасць утулкі.
б. Напрыклад, у раёнах з высокім узроўнем забруджвання могуць спатрэбіцца ўтулкі з пашыранымі магчымасцямі герметызацыі для прадухілення забруджвання.
в. Падобным чынам экстрэмальныя тэмпературы могуць паўплываць на ізаляцыйныя матэрыялы, якія выкарыстоўваюцца ва ўводах, што робіць неабходным выбар тых, якія адпавядаюць канкрэтным кліматычным умовам.
3. Механічныя патрабаванні
а. Таксама неабходна ўлічваць механічныя нагрузкі, такія як сейсмічная актыўнасць або кансольная трываласць.
б. Утулкі павінны мець магчымасць падтрымліваць цяжкія праваднікі, адначасова супраціўляючыся сілам магчымых землятрусаў або іншых механічных уздзеянняў.
в. Ацэнка асяроддзя ўстаноўкі дапамагае гарантаваць, што абраная ўтулка будзе заставацца стабільнай і функцыянальнай пры нагрузцы.
Фактар |
Меркаванні |
Узровень напружання |
Падбярыце тып утулкі да напружання сістэмы |
Экалагічныя ўмовы |
Ацаніце забруджванне, вільготнасць і тэмпературу |
Механічныя патрабаванні |
Ацаніце сейсмічную актыўнасць і кансольную трываласць |
Рэгулярнае тэхнічнае абслугоўванне і агляд уводаў трансфарматараў з'яўляюцца жыццёва важнымі для забеспячэння іх даўгавечнасці і эксплуатацыйнай надзейнасці. Укараненне надзейнай працэдуры праверкі можа дапамагчы выявіць патэнцыйныя праблемы да іх абвастрэння.
Важнасць рэгулярных праверак:
● Праверкі дазваляюць ранняе выяўленне праблем, такіх як уцечкі алею або перагрэў, якія могуць прывесці да значных збояў, калі іх не вырашыць своечасова.
● Уважлівае назіранне за станам уводаў дапамагае падтрымліваць агульны стан трансфарматараў.
Асноўныя паказчыкі здароўя ўтулкі:
● Уцечка алею: Любыя прыкметы ўцечкі алею могуць сведчыць аб няспраўнасці ў сістэме ўшчыльнення, што патрабуе неадкладнай дапамогі.
● Перагрэў: маніторынг тэмпературы мае вырашальнае значэнне; ненармальны нагрэў можа сігналізаваць аб паломцы ізаляцыі або электрычнай перагрузцы.
● Ненармальны нагрэў: рэзкія перапады тэмпературы могуць указваць на ўнутраныя праблемы ва ўтулцы, якія неабходна даследаваць.
Рэкамендаваныя інтэрвалы праверкі:
● Рэкамендуецца правяраць трансфарматарныя ўводы кожныя 6-12 месяцаў, у залежнасці ад умоў эксплуатацыі і тыпу выкарыстоўванага ўводу.
● Больш частыя праверкі могуць спатрэбіцца ў цяжкіх умовах або для крытычна важных прыкладанняў.
Індыкатар праверкі |
Апісанне |
Уцечка алею |
Праверце наяўнасць прыкмет выцякання алею з утулкі |
Перагрэў |
Сачыце за тэмпературай, каб выявіць патэнцыйныя збоі |
Ненармальны нагрэў |
Сачыце за нечаканымі зменамі тэмпературы |
Выбар адпаведнага ўводу трансфарматара прадугледжвае ўважлівы разлік розных фактараў, уключаючы ўзроўні напружання, умовы навакольнага асяроддзя і механічныя патрабаванні. Рэгулярныя праверкі не менш важныя, бо яны дапамагаюць гарантаваць спраўнасць і надзейнасць трансфарматарных уводаў з цягам часу.
У гэтым артыкуле разглядаліся розныя тыпы трансфарматарных уводаў і іх значэнне. Мы абмяркоўвалі ўтулкі, прасякнутыя алеем, прасякнутымі смалой, злепленымі смалой, керамічнымі і газаізаляванымі ўтулкамі. Кожны тып адыгрывае важную ролю ў электрычных сістэмах, забяспечваючы бяспеку і эфектыўнасць. Выбар правільнага ўводу трансфарматара вельмі важны для аптымальнай прадукцыйнасці і надзейнасці. Каб атрымаць кансультацыі спецыялістаў па трансфарматарных уводах, звяртайцеся NJREC . Іх прадукцыя прапануе унікальныя перавагі, паляпшаючы працу трансфарматараў і забяспечваючы выключную каштоўнасць для кліентаў.
A: Трансфарматарныя ўводы - гэта ізаляцыйныя прылады, якія дазваляюць электрычным праваднікам праходзіць праз заземленыя кажухі трансфарматараў, забяспечваючы бяспечнае праходжанне току.
A: Яны маюць вырашальнае значэнне для прадухілення электрычных збояў і падтрымання бяспекі і эфектыўнасці электрычных сістэм.
A: Улічвайце такія фактары, як узровень напружання, умовы навакольнага асяроддзя і механічныя патрабаванні, каб выбраць адпаведныя трансфарматарныя ўводы.
A: Агульныя тыпы ўключаюць прасякнутыя маслам, прасякнутай смалой, злепленыя смалой, керамічныя і газаізаляваныя ўтулкі, кожная з якіх служыць для канкрэтнага прымянення.
A: Рэгулярныя праверкі кожныя 6-12 месяцаў дапамагаюць выявіць магчымыя праблемы, такія як уцечка масла або перагрэў, забяспечваючы надзейную працу.
