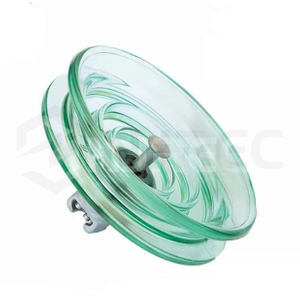

Les systèmes de transmission haute tension exigent des performances constantes, et l’un des moyens les plus simples mais les plus efficaces de s’en assurer consiste à procéder à une inspection visuelle de routine. Pour un isolant en verre , les premiers signes de dommages peuvent être repérés sans démonter l'équipement, grâce à la propriété unique « fail-fast » du verre trempé. Ce système d'alerte visuelle intégré contribue non seulement à maintenir la fiabilité du réseau, mais réduit également les risques de pannes imprévues coûteuses.

Chez Nanjing Rainbow Electric Co., Ltd. (NJREC), nos produits isolants en verre sont conçus pour des performances à long terme avec des indicateurs visuels clairs de contraintes mécaniques ou électriques. En intégrant des conceptions conviviales pour l’inspection et en offrant une prise en charge avancée de la surveillance des actifs, NJREC aide les services publics du monde entier à gérer de manière proactive l’état des infrastructures en toute confiance.



Pourquoi l’inspection visuelle est-elle importante pour les isolants en verre ?

Contrairement aux isolants en polymère ou en porcelaine, un isolant en verre offre un avantage distinct : une défaillance visible. Lorsqu'il est soumis à une surtension, à des contraintes mécaniques extrêmes ou à une dégradation de la surface, le verre trempé est conçu pour se briser à l'intérieur tout en conservant son intégrité mécanique grâce aux raccords métalliques intacts. Cette caractéristique signale immédiatement que l'isolateur est en panne électriquement, ce qui le rend plus sûr et plus facile à détecter et à remplacer par les opérateurs.

Cette propriété de « fail-fast » est bien documentée dans la littérature universitaire et industrielle ( ResearchGate , ScienceDirect , Future Market Insights ) et constitue l'une des principales raisons pour lesquelles les ingénieurs de transmission et de sous-stations préfèrent les isolateurs en verre dans les infrastructures critiques. Au lieu de recourir à des équipements de test coûteux ou d'attendre une panne catastrophique, une unité endommagée peut souvent être détectée grâce à une observation de base sur le terrain, ce qui simplifie considérablement la gestion des actifs.

De plus, lorsque le verre se brise, le chemin de charge restant reste valable, ce qui permet aux opérations d'urgence de se poursuivre jusqu'à ce que la maintenance programmée puisse avoir lieu. Ce double avantage de défaillance visuelle et de préservation de l’intégrité mécanique fait de l’isolant en verre un composant essentiel des systèmes haute tension modernes.



Quels signes visibles indiquent des dommages ?

Une inspection réussie commence par savoir quoi rechercher. Les dommages causés à un isolant en verre se manifestent généralement de plusieurs manières observables :

Fracture interne : Le signe d’échec le plus évident et le plus définitif. Lorsque la coque en verre se brise, elle crée un aspect givré ou flocon de neige. Bien que l'isolant soit encore intact mécaniquement, sa fonction diélectrique est compromise et il doit être remplacé.

Fissures ou éclats : Même de petits défauts de surface peuvent affaiblir la structure du verre au fil du temps. Les contraintes répétées dues au vent, aux vibrations ou aux cycles de température peuvent provoquer la propagation de fissures, conduisant éventuellement à une rupture.

Dévitrification : Modification lente de la structure interne du verre due à une exposition prolongée à des températures élevées ou à des polluants chimiques. Cela peut apparaître sous la forme d’un trouble, d’une desquamation ou de taches ternes.

Décoloration : un jaunissement, des teintes arc-en-ciel ou des surfaces troubles peuvent suggérer une contamination ou une exposition aux UV, signalant potentiellement des propriétés isolantes réduites.

Cavaliers lâches ou usure du matériel : bien qu'il ne s'agisse pas directement d'un problème de verre, les raccords métalliques usés ou mal alignés peuvent stresser le corps de l'isolateur, accélérant ainsi la défaillance.

En formant les techniciens à identifier ces signes lors des inspections de routine, les services publics peuvent réduire les risques de panne, éviter les coupures de courant et planifier une maintenance ciblée plutôt que des réparations réactives.



Comment la pollution affecte-t-elle la détection visuelle ?

La pollution est l’une des plus grandes menaces externes pour les performances et la durée de vie de tout isolant. Pour les isolants en verre, la présence de poussière industrielle, de brouillard salin, de produits chimiques agricoles ou de résidus de carbone peut masquer les signes de dommages et interférer avec la conductivité de la surface.

Voici comment la pollution peut compromettre l’inspection visuelle :

L’accumulation de contaminants  peut masquer de fines fissures ou éclats, ce qui rend difficile la détection des dommages internes jusqu’à ce qu’un contournement se produise.

Les changements de couleur  causés par les résidus (par exemple, brun provenant de la combustion, blanc dû au sel) peuvent être interprétés à tort comme un vieillissement ou une altération, retardant ainsi la réponse.

Les films d'humidité  formés sur les surfaces contaminées dans des conditions brumeuses ou humides augmentent le courant de fuite, précédant souvent des contournements visibles.

Pour contrer ces risques, NJREC propose des modèles antipollution tels que l'U210BP, avec une ligne de fuite étendue et des conceptions aérodynamiques qui réduisent l'accumulation de poussière. Ces conceptions améliorent non seulement les performances, mais améliorent également la visibilité des inspections sur le terrain, contribuant ainsi à garantir que les petits problèmes ne sont pas cachés derrière une couche de saleté.



Quelles sont les procédures d’inspection des meilleures pratiques ?

Les programmes d’inspection visuelle efficaces pour les isolants en verre combinent technologie, planification et observation qualifiée. À mesure que les infrastructures augmentent en taille et en complexité, les services publics se tournent vers des moyens plus intelligents pour surveiller leurs actifs.

Voici les meilleures pratiques recommandées aux exploitants de services publics :

Patrouilles binoculaires et au sol : pour les réseaux de distribution standard, les techniciens peuvent scanner visuellement les isolateurs de suspension à l'aide de jumelles haute puissance. Des schémas de fracas internes clairs peuvent souvent être détectés depuis le sol.

Inspections par drones : les drones équipés de caméras haute résolution permettent des relevés rapides et non intrusifs des longs couloirs de transmission, notamment en terrain montagneux ou difficile d'accès.

Calendriers d'inspection annuels : Les lignes à haute tension doivent être inspectées au moins une fois par an. Dans les zones à risque (polluées ou côtières), des inspections plus fréquentes, tous les 6 mois, sont conseillées.

Vérifications de tempêtes ou de pannes : après des éclairs, des vents violents ou des perturbations mécaniques des lignes, les vérifications visuelles peuvent révéler des dommages cachés.

Archivage numérique : conserver un enregistrement visuel de l'état de l'isolant au fil du temps permet d'identifier les tendances de dégradation lente et d'améliorer la planification des remplacements.

NJREC soutient les équipes d'inspection en proposant des modèles avec verre incassable et une documentation adaptée pour simplifier les diagnostics visuels sur le terrain.



Quand faut-il prévoir le remplacement ?

Même lorsque des dommages sont détectés visuellement, un remplacement immédiat n'est pas toujours nécessaire, à moins que l'intégrité mécanique ne soit menacée. Cependant, le remplacement d'un isolant en verre compromis doit être programmé dès que possible, en fonction de l'évaluation des risques et de la criticité du système.

Voici des scénarios dans lesquels le remplacement ne devrait pas être retardé :

Événements post-tempête  au cours desquels un stress excessif dû au vent, à la glace ou à la foudre a probablement dégradé l’intégrité structurelle.

Flashovers répétés  à des endroits spécifiques indiquant des facteurs environnementaux qui compromettent plusieurs unités.

Des pannes programmées  qui offrent une fenêtre rentable pour mettre à niveau les isolateurs endommagés connus.

Preuve d'usure mécanique et de vibrations , en particulier dans les lignes à longue portée ou montagneuses avec une contrainte dynamique accrue.

Les isolateurs de la série U de NJREC sont conçus pour maintenir un support mécanique même après une rupture, mais pour des performances et une sécurité optimales du réseau, une planification proactive du remplacement est essentielle.



Comment le NJREC prend-il en charge la gestion des actifs ?

NJREC ne se contente pas de fabriquer et d'exporter des isolateurs en verre de haute qualité : nous soutenons activement la gestion des actifs des entreprises de services publics du monde entier. Notre objectif est de vous aider non seulement à choisir le bon isolant, mais également à le gérer efficacement tout au long de son cycle de vie.

Voici comment nous procédons :

Documentation technique : chaque produit est expédié avec des spécifications de performances, des directives d'inspection et des recommandations de remplacement pour rationaliser le travail sur le terrain.

Ressources de formation : Nous proposons un support pédagogique sur les techniques d'inspection visuelle et d'identification des dommages.

Intégration de la surveillance des courants de fuite : grâce à l'apprentissage automatique et aux capteurs intelligents, NJREC s'associe aux services publics pour aider à détecter les défauts invisibles via le suivi des fuites de courant en temps réel, en particulier dans les régions polluées ou humides.

Options de marquage personnalisées : Pour une meilleure reconnaissance sur le terrain, NJREC propose des isolateurs en verre avec des numéros de lot gravés au laser et des étiquettes à code QR, simplifiant ainsi les rapports d'inspection et le traçage des actifs.

En travaillant avec NJREC, votre équipe gagne plus qu'un simple matériel fiable : nous fournissons les outils et les informations nécessaires pour maintenir votre infrastructure électrique saine et performante.



Conclusion

Dans les systèmes de transmission haute tension, la détection précoce des pannes peut faire toute la différence. Le L'isolateur en verre , avec son indicateur visuel de défaillance intégré, offre des avantages inégalés en matière de sécurité et de maintenance. Chez NJREC, nous aidons nos clients à exploiter ces avantages grâce à des conceptions robustes, des modèles résistants à la pollution et des outils de gestion d'actifs adaptés au réseau intelligent d'aujourd'hui. Si vous cherchez à améliorer votre stratégie d'inspection ou si vous avez besoin d'isolateurs fiables conçus pour la visibilité et la durabilité, contactez NJREC dès aujourd'hui  pour explorer les meilleures solutions pour votre réseau.
