Дисковый подвесной изолятор: компактный стеклянный изолятор для воздушных линий электропередачи

Подрядчики EPC, менеджеры по снабжению коммунальных предприятий и инженеры по передаче электроэнергии ежедневно сталкиваются с трудными инфраструктурными решениями. Вы должны сбалансировать первоначальные инвестиции в оборудование и долгосрочную надежность сети. Ограничения повседневного технического обслуживания в значительной степени диктуют ваш инженерный выбор. Высоковольтные воздушные линии электропередачи несут серьезные эксплуатационные риски. Основная задача заключается в обнаружении микродефектов внутри традиционных изоляционных материалов. Эти скрытые неисправности часто остаются незамеченными до тех пор, пока не произойдет катастрофический отказ линии.

Кроме того, ручное профилактическое тестирование требует от ваших бригад огромных трудозатрат. Этот традиционный подход из года в год резко увеличивает ваши расходы на плановые проверки. Компактный подвесной блок из закаленного стекла представляет собой очень мощное решение. В настоящее время он является мировым стандартом для сетей высокого и сверхвысокого напряжения (СВН). Эти устройства обеспечивают поддающееся проверке качество производства. Они также предлагают беспрецедентный профиль обслуживания, не требующий тестирования. Их масштабируемая согласованность производства обеспечивает надежную работу в полевых условиях при масштабном развертывании коммунальных предприятий. Вскоре вы узнаете, как эта технология обеспечивает безопасность энергосетей, сохраняя при этом высокую эффективность работы линейных бригад.

Ключевые выводы

• Предсказуемое обслуживание: закаленное стекло имеет механизм «видимого саморазрушения», что устраняет необходимость в дорогостоящих профилактических электрических испытаниях.

• Высокая механическая прочность: Способен выдерживать экстремальное напряжение (от 120 до 530 кН), превосходя стандартные фарфоровые альтернативы по допустимой нагрузке на растяжение.

• Устойчивость к окружающей среде: специальные конфигурации, такие как «туманные» типы с глубокой юбкой для сильного загрязнения и штифты с цинковой втулкой для защиты от коррозии постоянным током, обеспечивают долговечность в суровых климатических условиях.

• Комплексное снабжение: Проверенные закупки в масштабах коммунальных предприятий часто включают в себя верхние стеклянные изоляторы с необходимыми компонентами подстанции (например, трансформаторный ввод ANSI или ввод для сухой стены высокого напряжения) для упрощения развертывания EPC.

Инженерная анатомия подвесного изолятора из стеклянного диска

Вам необходимо понять основы механической физики, о которых здесь идет речь. Каждый узел подвески испытывает экстремальное механическое напряжение. Он должен одновременно обеспечивать абсолютный электрический барьер между проводом под напряжением и опорой. Эта жизненно важная двойная функция основана на простой, но очень прочной конструкции с колпачком и штифтом.

• Колпачок: Производители используют ковкий чугун. Они также часто используют кованую сталь. Это формирует основную структурную точку соединения. Он надежно закрепляет всю цепочку изоляторов на металлическом каркасе башни.

• Диэлектрическая оболочка: В качестве изолирующего барьера используется низкощелочное закаленное стекло. Этот специфический химический состав гарантирует очень низкую диэлектрическую проницаемость. Он также обеспечивает исключительную устойчивость к тепловым ударам во время экстремальных погодных колебаний.

• Штифт и муфта: стандартизированные шаровые или шарнирные соединения соединяют компоненты механически. Монтажные бригады используют стандартные W- или R-штыри. Эти стандартизированные стопорные штифты обеспечивают быструю и надежную сборку в полевых условиях.

Теперь давайте сравним материалы объективно. Вы должны сравнить закаленное стекло с традиционным фарфором. Стекло обеспечивает гораздо большую внутреннюю однородность. Процесс закалки полностью устраняет микроскопические внутренние пустоты. Эти крошечные пустоты часто вызывают скрытые диэлектрические пробои в старых керамических моделях. Современный стеклянный изолятор обычно обеспечивает механическую прочность в один-два раза большую, чем стандартный фарфор. Например, когда сильные порывы ветра обрушиваются на опору электропередачи, подвесные струны испытывают сильное горизонтальное раскачивание. Фарфоровая струна может получить невидимые внутренние микротрещины под воздействием повторяющихся изгибающих напряжений. Струна из закаленного стекла изгибается и безопасно поглощает натяжение. Он демонстрирует превосходную упругую устойчивость в полевых условиях.

Почему «видимое саморазрушение» повышает рентабельность технического обслуживания

Стареющие электросети ложатся тяжелым финансовым бременем на операторов. Проверка линий с помощью приборов обходится коммунальным предприятиям в огромные суммы денег. Линейные бригады исторически поднимались на высокие башни для проведения сложных электрических испытаний. Они потратили бесчисленные часы, проверяя целостность отдельных фарфоровых дисков. Этот опасный ручной процесс быстро истощает бюджеты на обслуживание.

Закаленное стекло решает именно эту проблему благодаря уникальному механизму саморазрушения. Иногда внутренние повреждения развиваются внутри диэлектрической оболочки. Сильные локализованные дуговые ожоги могут вызвать эти неисправности. Редкие микроскопические включения сульфида никеля на этапе производства также могут вызывать стресс. Когда внутренний дисбаланс напряжений достигает пика, стеклянная юбка благополучно разбивается. Он целиком распадается на мелкие тупые фрагменты. Из него никогда не выпадают большие и опасные осколки.

Вот точная последовательность действий при возникновении физического сбоя:

1. Инициирование неисправности: внутренняя аномалия или сильная внешняя дуга повреждает диэлектрическую оболочку.

2. Мгновенное снятие напряжения: закаленное стекло мгновенно снимает накопленное внутреннее напряжение сжатия.

3. Контролируемое разрушение: внешняя юбка безопасно падает на землю в виде безвредных тупых гранул.

4. Безопасное удержание: внутренняя стеклянная заглушка остается плотно зажатой между металлической крышкой и стальным штифтом.

Эта надежная механическая фиксация действует как ваша надежная система безопасности. Даже когда внешняя юбка разрушается, оставшаяся заглушка сохраняет критическое механическое соединение. Ваши высоковольтные линии электропередачи не упадут на землю.

Этот механический блеск радикально влияет на общую окупаемость инвестиций. Это позволяет бригадам технического обслуживания полагаться исключительно на быстрый визуальный осмотр. С помощью дронов с камерами можно быстро осмотреть сотни километров. Экипажи также могут использовать простой бинокль с земли. Если стеклянная юбка отсутствует, вы просто замените блок. Эта визуальная простота значительно снижает эксплуатационные расходы в течение жизненного цикла.

Конфигурации проектирования для экстремальных условий окружающей среды

Глобальные сети энергосетей простираются в самых разнообразных и суровых климатических условиях. Стандартные изоляционные профили не могут выдержать любые экстремальные условия окружающей среды. Для обеспечения долговечности работы вам необходимы специализированные физические конфигурации.

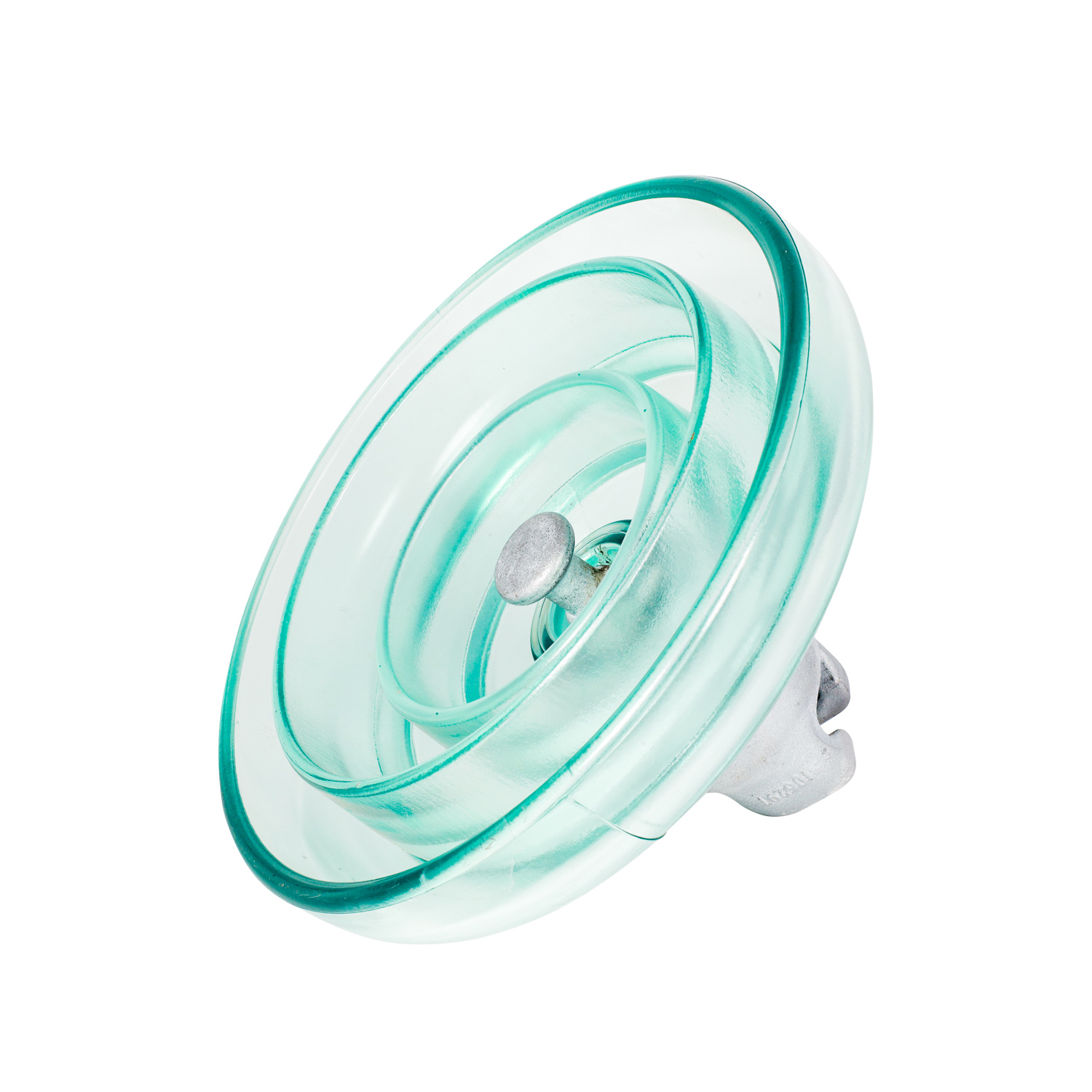

Борьба с сильным загрязнением (конструкция туманного типа)

Прибрежные районы и зоны тяжелой промышленности являются источником серьезного загрязнения воздуха. Соляной туман, химические выбросы и промышленная пыль быстро оседают на диэлектрической оболочке. Инженеры борются с этим, используя специальный профиль защиты от загрязнения. В промышленности это называется дизайном «туманного типа». Эти уникальные устройства имеют гораздо более глубокие и значительно более широкие стеклянные юбки. Выраженные нижние ребра физически увеличивают имеющуюся длину пути утечки.

Представьте себе линию электропередачи морской ветряной электростанции. Постоянный океанский бриз окутывает все соляным туманом с высокой проводимостью. Стандартные изоляторы с мелкой юбкой быстро поддаются трекингу и проблескам в этих зонах. Более длинный путь утечки предотвращает образование непрерывного проводящего следа от влаги и загрязнений. Такая конструкция существенно сводит к минимуму опасные токи утечки на поверхность. В конечном итоге вы избежите риска катастрофического пробоя во время сильного прибрежного тумана или небольшого промышленного дождя.

Предотвращение электролитической коррозии (технология цинковой гильзы)

Среды передачи постоянного тока (DC) создают еще одну уникальную угрозу для сети. Загрязненные и постоянно влажные условия быстро ускоряют коррозию пальцев. Токи утечки приводят к тому, что стальной штифт со временем становится тоньше. Если этот параметр не остановить, номинальная механическая нагрузка упадет до опасно низкого уровня.

Представьте себе линию высокого напряжения постоянного тока (HVDC), протянувшуюся на сотни миль. Системы постоянного тока постоянно направляют ионные токи в одном направлении. Это создает мощный электролитический эффект. Он буквально разъедает стандартные штифты из оцинкованной стали. Производители решают эту проблему, внедряя передовую технологию цинковых гильз. Они приваривают воротник из цинка высокой чистоты (более 99,8%) непосредственно к стальному штифту. Этот ошейник действует как специальный жертвенный анод. Суровые потоки окружающей среды воздействуют на мягкий цинк, а не на конструкционную сталь. Эта великолепная химическая защита сохраняет механические характеристики вашего оборудования на протяжении десятилетий непрерывной эксплуатации.

Технические характеристики и критерии соответствия IEC

Закупки коммунальных услуг требуют строгого соблюдения международных инженерных стандартов. Вы не можете оценить оборудование воздушных линий только по ценникам. Безопасность требует строгого соответствия спецификациям.

Электромеханические номинальные нагрузки

Каждое устройство имеет весьма специфический электромеханический рейтинг. В электроэнергетике эти стандартные обозначения варьируются от U40B до U550B. Обычный эталонный показатель для коммунальных предприятий в значительной степени зависит от нагрузки 120 кН. изолятор дисковой подвески . Эта конкретная модель выдерживает типичные механические нагрузки, встречающиеся в стандартных региональных пролетах передачи. Линии сверхвысокого напряжения обеспечивают гораздо более высокие растягивающие нагрузки. Им часто требуются устройства с нагрузкой 400 или 530 кН для поддержки массивных пучков проводов.

Тепломеханическая (ТиМ) надежность

Полевые компоненты сталкиваются с огромными ежедневными перепадами температуры. Тщательные заводские испытания гарантируют термомеханическую надежность. Производители высшего качества подвергают свои сборки жестоким циклам термического удара. Они регулярно испытывают собранные агрегаты при температуре от -40°C до +200°C. Это испытание на экстремальную термическую нагрузку гарантирует, что в сборке стекла и цемента не возникнет скрытых концентраций напряжений. Цемент для внутреннего склеивания должен идеально затвердеть. Безупречная вулканизация предотвращает образование микротрещин во время глубоких зимних морозов.

Проверка стандартизации

Всегда требуйте максимально прозрачную документацию от выбранных вами поставщиков. Покупатели должны прямо требовать отчеты об испытаниях, подтверждающие абсолютное соответствие мировым стандартам. Не принимайте внутренние заводские стандарты в качестве замены международной сертификации.

Масштабирование закупок: от воздушных линий электропередачи до терминалов подстанций

Масштабное расширение сети требует высокосинхронизированных цепочек поставок. Вы должны внимательно изучить производственные возможности поставщиков, прежде чем подписывать крупномасштабные контракты на коммунальные услуги.

Производственные возможности поставщика

Помогите своим закупщикам оценить поставщиков на основе современного уровня автоматизации. Лучшие фабрики используют полностью автоматизированные закалочные печи. Они также используют высокоточные системы управления печью. Вам нужны партнеры-производители, которые требуют 100% регулярных механических и электрических испытаний на своих линиях. Такой строгий эксплуатационный подход обеспечивает строгую согласованность между партиями. Человеческая ошибка значительно снижается, когда автоматическое тестирование заменяет выборочные проверки вручную.

Отслеживание сырья

Отслеживаемость материалов остается важнейшим показателем квалификации поставщиков. Высококачественное производство требует невероятно строгих протоколов отслеживания сырья. Если завод теряет контроль над поступающими партиями кремнезема или щелочи, возникают системные примеси. Без отслеживания бракованные партии попадают на производственную линию. Комплексная отслеживаемость предотвращает попадание этих химических дефектов на ваши опоры электропередачи.

Комплексный поиск проектов

Компаниям, занимающимся проектированием, закупками и строительством (EPC), требуется высокая операционная эффективность. Приобретение различных компонентов с нескольких разрозненных заводов серьезно задерживает сроки реализации проекта. Вам следует стратегически выстроить процесс закупок. Ищите опытных производителей с широким и высокопроизводительным портфолио.

Например, приобретение основного аппаратного обеспечения от ведущего поставщика упрощает управление проектами. Это часто идеально сочетается с приобретением тяжелого переходного оборудования подстанции. Опытный поставщик может объединить ваш заказ на первичную линию электропередачи с высоконадежным фарфоровая трансформаторная втулка . Вам также может понадобиться Трансформаторный ввод ANSI для задач интеграции в бытовую сеть. Корпуса подстанций часто требуют специализированного Высоковольтный ввод для сухой стены для безопасной прокладки кабелей под напряжением внутри коммунальных зданий.

Совместная закупка этих важнейших изолирующих элементов упрощает процесс квалификации вашего поставщика. Это значительно ускоряет графики заводских приемочных испытаний (FAT). Наконец, унифицированные закупки значительно оптимизируют вашу глобальную логистику доставки и уменьшают таможенные трудности.

Заключение

Эта высоковольтная технология представляет собой гораздо больше, чем просто основной потребительский товар. Это стратегический инфраструктурный выбор. Использование этих современных материалов эффективно снижает серьезные экологические риски. Он также активно защищает целостность вашей сети на протяжении нескольких десятилетий.

Вот важные выводы и ориентированные на действия следующие шаги для предстоящего этапа создания инфраструктуры:

• Переход на закаленное стекло существенно снижает риски пробоя в зонах сильного загрязнения.

• Полностью замените дорогостоящие и тяжелые проверки альпинистов визуальными осмотрами с помощью дронов.

• Тщательно проверяйте отчеты об испытаниях потенциальных поставщиков на предмет надежных данных о тепломеханических характеристиках.

• Запросите официальные сертификаты соответствия IEC для проверки всех заявлений поставщиков о размерах и механических характеристиках.

• Оцените реальную ежедневную производственную мощность поставщика и стандартные сроки выполнения заказов, прежде чем начинать какие-либо крупномасштабные запросы предложений.

Часто задаваемые вопросы

Вопрос: Что вызывает самопроизвольное разрушение изолятора из закаленного стекла?

Ответ: Несколько различных факторов вызывают самопроизвольное разрушение. Иногда возникает внутренний стрессовый дисбаланс. Микроскопические примеси сульфида никеля, образующиеся в процессе производства, вызывают этот скрытый дисбаланс. Внешние электрические факторы также вызывают сбои поля. Локализованное искрение или сильные пробои быстро разрушают диэлектрическую оболочку. Наконец, сильное физическое воздействие летящих обломков приводит к поломке. Авторитетные производители осуществляют строгий заводской контроль качества. Они используют расширенные испытания на термический удар, чтобы заставить дефектные устройства сломаться внутри перед отправкой. Такая строгая проверка ограничивает фактические отказы в эксплуатации исключительно малой и вполне приемлемой долей.

Вопрос: Влияет ли цвет стеклянного изолятора на его электрические характеристики?

О: Нет, цвет не меняет диэлектрическую прочность сердечника. Производители выпускают агрегаты в синем, зеленом или прозрачном визуальном вариантах. Материал основного стекла сохраняет одинаковые электроизоляционные свойства независимо от выбранного оттенка. Тем не менее, тонированное стекло дает незначительные дополнительные преимущества. Это может незначительно улучшить долговременную устойчивость к ультрафиолету (УФ). Это также уменьшает блики прямых солнечных лучей для ваших обслуживающих бригад. В первую очередь операторы сетей используют определенные цвета в качестве быстрого идентификатора производителя. Некоторые коммунальные предприятия выбирают определенные оттенки просто для того, чтобы лучше визуально сочетаться с местными природными ландшафтами.

Вопрос: Чем отличается стеклянный изолятор туманного типа от стандартного профиля?

О: Основное отличие заключается в физической геометрии самой диэлектрической оболочки. Стандартные базовые профили имеют относительно неглубокие нижние ребра. Типы тумана включают ярко выраженные, гораздо более глубокие стеклянные юбки. Эта оптимизированная физическая конструкция значительно увеличивает путь утечки по поверхности. Значительно более длинный путь эффективно предотвращает образование непрерывного проводящего следа из влаги, промышленной пыли и прибрежной соли. Физически разрывая этот проводящий путь, устройства туманного типа предотвращают поверхностные токи утечки. Они значительно минимизируют риск опасного пробоя в сильно загрязненной или чрезвычайно влажной среде.
