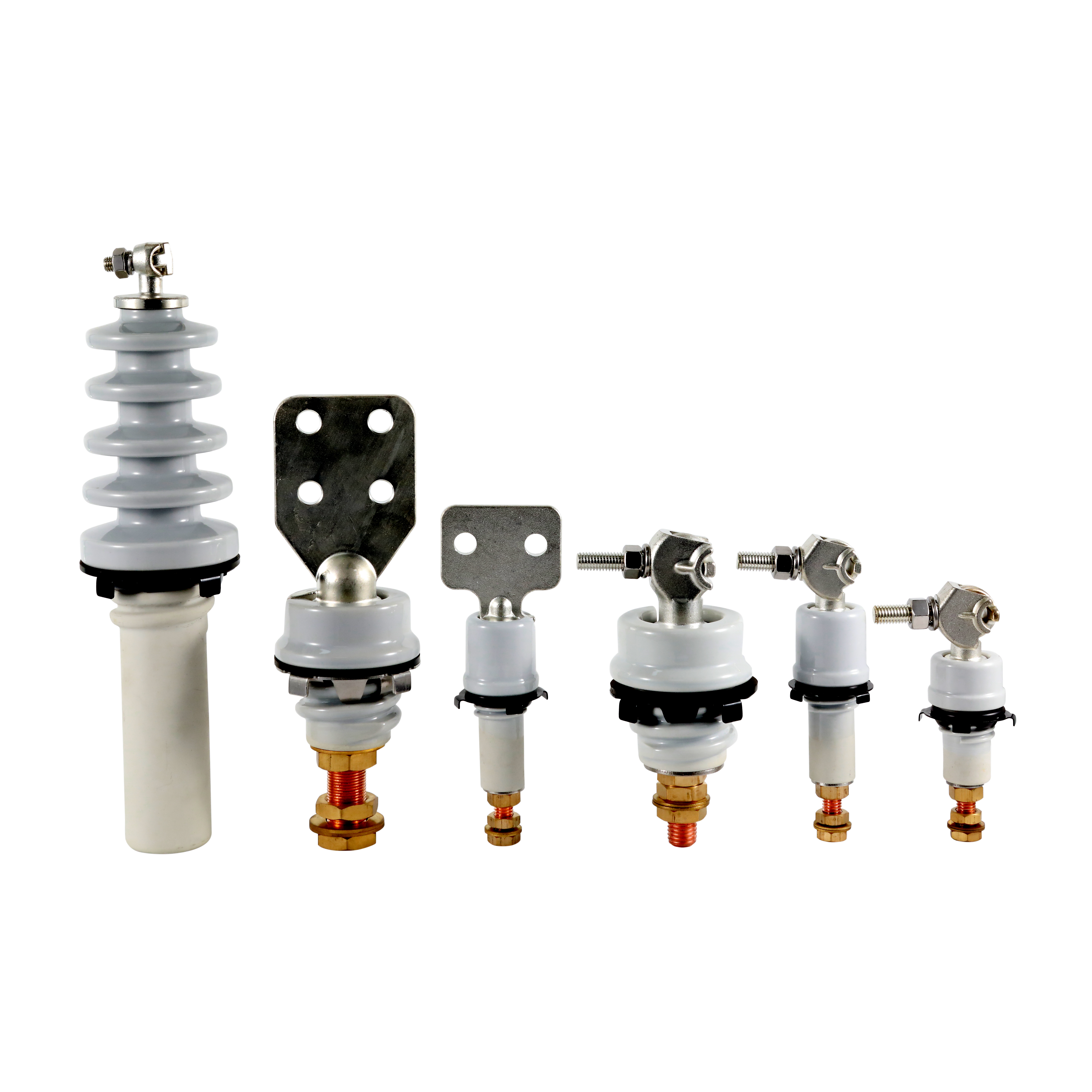

Трансформаторная втулка ANSI: фарфоровая втулка низкого напряжения с лепестковой клеммой

Вводы низковольтных трансформаторов играют исключительно важную роль в современном распределении электроэнергии. Они должны поддерживать безупречную герметичность. В то же время они обеспечивают безопасную и непрерывную передачу тока в распределительных трансформаторах. Выбор ввода, соответствующего стандарту ANSI, требует серьезного технического контроля. Это редко бывает универсальная, готовая покупка. Вы должны учитывать строгие температурные ограничения. Вам необходимо проверить конкретные требования к прочности кантилевера. Управление нагрузками с высокой силой тока требует предельной точности. Выбор неправильных компонентов часто приводит к катастрофическим утечкам масла. Это приводит к длительному простою сети. Именно эта проблема постоянно беспокоит подстанции, использующие непроверенные детали. Мы разработали это руководство в помощь инженерам-электрикам и менеджерам по закупкам. Он обеспечивает действенную и надежную основу для оценки. Вы узнаете, как точно составить короткий список, протестировать и проверить компоненты перед массовым развертыванием. Разберемся с выбором материала. Проанализируем конфигурации терминала и снизим риски при установке. Понимание этих факторов гарантирует более безопасную и высоконадежную работу сети.

Ключевые выводы

• Стандартизация ограничивает риски: использование вводов, строго соответствующих ANSI, гарантирует взаимозаменяемость размеров и предсказуемые электрические характеристики в устаревшей и современной сетевой инфраструктуре.

• Утилита лепестковых клемм: лепестковые клеммы с несколькими отверстиями обеспечивают надежные соединения с низким сопротивлением, необходимые для распределения сильноточных и низковольтных вторичных цепей (обычно 1,2 кВ, до 1200 А+).

• Долговечность материала: Традиционный фарфор, полученный мокрым способом, остается наиболее стабильным материалом к ​​атмосферным воздействиям, термоциклированию и устойчивости к трекингу по сравнению с органическими полимерами.

• Предотвращение отказов. При правильной оценке необходимо сосредоточиться на целостности прокладки и механических допусках во время установки, чтобы предотвратить утечки масла — основную причину преждевременного выхода из строя втулки.

Роль стандартизации ANSI в трансформаторных вводах

Коммунальные сети и промышленные подстанции испытывают огромную нагрузку во время отключений. Они не могут позволить себе длительные сроки выполнения заказов. Экстренная замена требует немедленной доступности компонентов. Нестандартные конструкции вызывают серьезные задержки во время стандартных циклов технического обслуживания. Соблюдение строгих стандартов ANSI решает эту широко распространенную бизнес-проблему. Такие стандарты, как ANSI/IEEE C57.19.00 и C57.19.01, определяют точные физические параметры. Они строго обеспечивают одинаковые размеры монтажных фланцев. Они стандартизируют диаметр болтов для всех производителей. Они также требуют определенных минимальных расстояний утечки. Такое единообразие гарантирует беспрепятственную взаимозаменяемость компонентов. Вы можете заменять детали оборудования разных марок без дорогостоящих модификаций.

Давайте контекстуализировать более широкую грид-экосистему. Утилита может указать изолятор дисковой подвески для управления экстремальным натяжением воздушной линии. Они могут рассчитывать на тяжелую стеклянный изолятор для устаревших линий передачи. Однако сам интерфейс преобразователя требует абсолютной согласованности. Он строго опирается на стандартные размеры. Ан Трансформаторный ввод ANSI объединяет различные протоколы технического обслуживания. Бригады технического обслуживания могут быстро заменить эти стандартные устройства. Предсказуемый размер сводит к минимуму человеческие ошибки при установке в ночное время. Стандартизация в конечном итоге создает более устойчивую и легко адаптируемую сетевую инфраструктуру. Это полностью исключает догадки при управлении запасами в чрезвычайных ситуациях.

Оценка конфигурации лепестковых клемм для низковольтных приложений

Пропускная способность по току сильно зависит от физических размеров терминала. Стороны вторичного распределения выдают значительный ток. Обычно мы видим номиналы 400А, 800А или до 3000А. Толщина лопаты напрямую определяет, насколько безопасно она справляется с этими нагрузками. Ширина не менее важна. Более толстые латунные или медные элементы активно снижают электрическое сопротивление. Такая конструкция предотвращает опасное перегрев в условиях максимальной нагрузки.

Механическая целостность остается еще одним важным моментом оценки. Необходимо внимательно оценить переходную зону. Здесь провод с круглым сердечником встречается с плоской лепестковой клеммой. Мы должны оценить риск несоответствия теплового расширения. Различные металлы расширяются с разной скоростью под воздействием сильного тока. Некачественное изготовление приводит к появлению невидимых микрозазоров на этом стыке. Эти крошечные промежутки усиливают местное сопротивление. С течением времени они серьезно усугубляют проблему перегрева.

Конфигурации соединений имеют огромное значение для долгосрочных тепловых характеристик. Выбор между различными конструкциями лопастей NEMA влияет на общую надежность. Несколько точек крепления эффективно распределяют механическое напряжение. Они значительно снижают поверхностное контактное сопротивление.

1. Лопатка с 4 отверстиями: идеально подходит для стандартных устройств с напряжением 1,2 кВ и током до 800 А. Обеспечивает хорошо сбалансированную силу зажима.

2. Лопатка с 6 отверстиями: требуется для более тяжелых токовых нагрузок, превышающих 1200 А. Это максимизирует передачу площади поверхности для важных соединений.

3. Специальные лопаты: используются только при модернизации уникальных устаревших шин. Перед развертыванием они требуют дополнительной инженерной проверки.

Больше болтов означает более плотный и ровный контакт с поверхностью. Такая конфигурация снижает рабочие температуры в течение десятилетий непрерывного использования. Вы избегаете локализованных горячих точек. В противном случае эти горячие точки ускоряют деградацию кабеля и снижают эффективность.

Материаловедение: зачем выбирать фарфоровую трансформаторную втулку?

Термическая и экологическая стойкость определяют правильный выбор материала. Мы постоянно видим, что фарфор, полученный мокрым способом, превосходит новые альтернативы. Он легко выдерживает интенсивную деградацию под воздействием ультрафиолета год за годом. Он выдерживает экстремальные температурные изменения без ущерба для своей структурной целостности. Коррозионные промышленные среды быстро разрушают органические полимеры. Кислотный дождь активно воздействует на эпоксидные поверхности. Фарфор остается химически инертным. Обожженная керамическая глазурь надолго изолирует влагу.

Устойчивость к трекингу и просветам четко отличает фарфор от синтетических материалов. Фарфор по своей сути не отслеживает форму. Стареющие эпоксидные смолы или полимеры часто образуют опасные дуги разложения. Сильное загрязнение усугубляет появление углеродных следов на полимерных поверхностях. А Фарфоровая втулка трансформатора предсказуемо проливает воду и грязь. Эта естественная промывка обеспечивает постоянную диэлектрическую прочность. Он исключительно хорошо работает в прибрежных или промышленно развитых зонах.

Различные этапы сетки требуют совершенно разных материалов. Инженеры выбирают очень сложные сборки для напряжений первичной стороны. Специализированный В вводе для сухих стен высокого напряжения может использоваться бумага, пропитанная смолой (RIP). В некоторых высоковольтных конструкциях используется газовая изоляция. Они безопасно справляются с экстремальными внутренними градиентами напряжения. Низковольтные вторичные приложения создают совершенно другие проблемы. Они в значительной степени отдают предпочтение проверенной механической жесткости фарфора. Этот материал обеспечивает непревзойденную экономическую эффективность для приложений с напряжением 1,2 кВ. Он сильно сопротивляется изгибу. Он просто служит дольше при постоянной механической нагрузке.

Реалии реализации: уменьшение утечек и рисков при установке

Интерфейс прокладки представляет собой основную точку отказа. При неправильном выборе уплотнения втулка-бак быстро разрушаются. Прокладки из высококачественного нитрила (NBR) или витона абсолютно необходимы. Они сильно противостоят разрушению трансформаторного масла. Они выдерживают резкие перепады температур. Точные пределы сжатия определяют долгосрочную жизнеспособность уплотнения. Чрезмерное сжатие прокладки разрушает ее естественную эластичность. Недостаточное сжатие оставляет легкие пути для выхода жидкости.

Спецификации крутящего момента требуют строгого соблюдения требований на местах. Технические специалисты иногда затягивают соединения слишком сильно. Они с силой прикручивают клемму к жесткой шине. Это механическое напряжение распространяется прямо на хрупкий керамический корпус. Фарфору не хватает гибкости. Чрезмерный крутящий момент вызывает микротрещины. Эти невидимые трещины приводят к медленной и постоянной утечке масла. В конечном итоге они вызывают полное нарушение диэлектрики.

Рассмотрение консольной нагрузки отражает реальное физическое напряжение. Тяжелые вторичные кабели сильно тянут клемму. Силы ветра добавляют стресса. Накопление льда увеличивает вертикальный вес. Структурная осадка добавляет постоянные боковые силы. Мы должны гарантировать, что выбранный блок превышает минимальные требования ANSI к прочности кантилевера.

• Игнорирование ограничений по крутящему моменту: Чрезмерное затягивание монтажных фланцев разрушает прокладку и разрушает керамический сердечник.

• Повторное использование старых прокладок. Для замены на месте требуются совершенно новые эластомеры, чтобы обеспечить надлежащее герметичное уплотнение.

• Кабели без опоры: если не поддерживать тяжелые кабельные трассы, общий вес переносится непосредственно на хрупкую втулку.

• Несоответствующее оборудование. Использование болтов неподходящего класса приводит к неравномерному давлению зажима на уплотнительном фланце.

Система закупок: проверка производителей и составление короткого списка

Проверка поставщиков требует строгой аналитической структуры. Первоначальная экономия быстро исчезает, когда непроверенные компоненты выходят из строя. Заводские приемочные испытания (FAT) обеспечивают необходимое подтверждение надежности. Поставщики должны предоставить не подлежащие обсуждению данные плановых испытаний. Вы должны требовать полной прозрачности.

Отслеживаемость материалов гарантирует долгосрочную электрическую работоспособность. Вам потребуется четкая документация. Попросите сертификаты сплавов для латунных или медных элементов. Это гарантирует, что основной проводник соответствует строгим стандартам проводимости. Бедные смеси сплавов содержат невидимые примеси. Они быстро перегреваются при длительной нагрузке.

Устойчивость цепочки поставок имеет такое же значение, как и физические испытания. Оценивайте поставщиков на основе их готовых запасов. Они должны постоянно иметь на складе стандартные размеры ANSI. Оцените время выполнения заказов для конкретных конфигураций отверстий. Избегайте того, чтобы поставщики не предоставляли прозрачные данные испытаний. Надежный партнер охотно делится своей FAT-документацией. Они доказывают, что их системы контроля качества работают безупречно.

Заключение

Приобретение низковольтного блока ANSI требует строгой технической расстановки приоритетов. Прежде всего вы должны требовать взаимозаменяемости размеров. Чистота материала как фарфора, так и внутренних проводников не подлежит обсуждению. Механическая устойчивость обеспечивает десятилетия бесперебойной работы. Непроверенные компоненты выглядят очень привлекательно при первоначальном бюджете. Однако устранение утечек масла быстро сводит на нет эту крошечную экономию. Простой трансформатора полностью снижает эффективность работы.

Примите меры уже сегодня, чтобы защитить свою инфраструктуру. Во-первых, потребуйте полные габаритные чертежи от всех производителей, вошедших в короткий список. Во-вторых, проверьте сертификаты материалов на фарфор и лопаточные сплавы. Наконец, потребуйте полных отчетов о плановых испытаниях. Сделайте это, прежде чем выдавать какое-либо одобрение поставщика. Тщательная предварительная оценка предотвращает катастрофические сбои сети в дальнейшем.

Часто задаваемые вопросы

Вопрос: Каковы стандартные номинальные значения напряжения и тока для вводов ANSI низковольтного типа лепесткового типа?

О: Обычно они рассчитаны на напряжение от 1,2 до 3 кВ. Их допустимая нагрузка по току обычно находится в диапазоне от 400 А до 3000 А. Точная емкость сильно зависит от толщины лопатки и внутреннего диаметра проводящего стержня.

Вопрос: Чем фарфоровая втулка отличается от полимерной в устройствах с низким напряжением?

Ответ: Фарфор обеспечивает превосходную механическую жесткость и полную устойчивость к ультрафиолетовому излучению. Он может похвастаться гораздо более длительным историческим сроком службы в полевых условиях. Однако он тяжелее и немного более подвержен ударам перед установкой.

Вопрос: Почему лепестковые клеммы предпочтительнее использовать на вторичной (низковольтной) стороне трансформатора?

Ответ: Стороны низкого напряжения выдают значительно более высокие токи. Лопаточные клеммы обеспечивают большую плоскую поверхность для многоболтовых соединений. Такая конструкция обеспечивает передачу мощности с низким сопротивлением и большой силой тока, не вызывая локального перегрева.

Вопрос: Какие испытания следует указать в таблице данных поставщика?

О: Вам следует обратить особое внимание на результаты испытаний на прочность кантилевера и результаты выдерживаемого напряжения промышленной частоты. Всегда запрашивайте пределы базового уровня импульса (BIL), а также строгие протоколы термоциклирования и испытаний на утечку.
