Você já se perguntou como a eletricidade viaja com segurança através das paredes? As buchas de parede desempenham um papel crucial neste processo.
Neste artigo, exploraremos o que são buchas de parede, com foco em buchas de parede seca de alta tensão. Você aprenderá sobre sua importância em sistemas elétricos e suas características únicas.
As buchas de parede são componentes essenciais utilizados em sistemas elétricos. Eles fornecem uma maneira segura e eficiente para os condutores elétricos passarem pelas paredes, garantindo isolamento e proteção. Existem vários tipos de buchas de parede, cada uma projetada para aplicações e ambientes específicos. Vamos explorar os principais tipos.
As buchas de parede seca de alta tensão são projetadas para lidar com altas tensões elétricas, geralmente excedendo 10 kV. Eles utilizam materiais de isolamento sólidos, como papel impregnado de resina (RIP) ou silicone impregnado de resina (RIS), que proporcionam excelente rigidez dielétrica.
Principais recursos:
● Classificações de tensão: Normalmente variam de 10 kV a 800 kV.
● Capacidade de Corrente: Suporta correntes de 630 A a 12.500 A.
● Isolamento: O isolamento sólido evita a entrada de umidade e aumenta a segurança.
Essas buchas são comumente encontradas em subestações, usinas de energia e instalações industriais.
As buchas OIP já existem há muito tempo. Eles consistem em isolamento de papel embebido em óleo, o que ajuda a melhorar o desempenho elétrico e o resfriamento. O óleo também atua como barreira contra a umidade, aumentando a longevidade da bucha.
Características:
● Material: Feito de camadas de papel e óleo.
● Faixa de Tensão: Adequado para aplicações de média a alta tensão.
● Manutenção: Requer verificações periódicas de níveis de óleo e vazamentos.
Embora eficazes, as buchas OIP podem ser menos ecológicas devido ao óleo utilizado em sua construção.
As buchas isoladas a gás, geralmente usando gás hexafluoreto de enxofre (SF6), são projetadas para aplicações de alta tensão. O SF6 é um excelente isolante e possui uma rigidez dielétrica muito alta, tornando essas buchas ideais para instalações compactas.
Vantagens:
● Design Compacto: Ocupa menos espaço em comparação com as buchas tradicionais.
● Resistência Ambiental: O SF6 não é inflamável e é resistente à umidade.
● Alto Desempenho: Adequado para condições extremas, incluindo grandes altitudes.
Essas buchas são comumente usadas em áreas urbanas onde o espaço é limitado.
Tipo |
Faixa de tensão |
Material chave |
Necessidades de manutenção |
Alta Tensão Seca |
10 kV a 800 kV |
RIP/RIS |
Baixo; inspeções periódicas |
Papel impregnado de óleo |
Médio a alto |
Papel embebido em óleo |
Moderado; verifique os níveis de óleo |
Isolado a Gás (SF6) |
Alto |
Gás SF6 |
Baixo; unidades seladas |
Cada tipo de bucha de parede tem vantagens e aplicações exclusivas. A escolha do correto depende dos requisitos específicos do sistema elétrico e do ambiente em que ele opera.

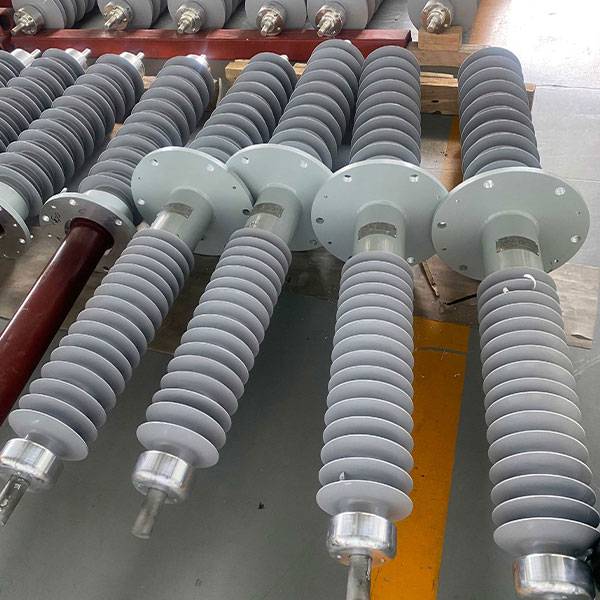

Uma bucha de parede seca de alta tensão é um componente elétrico especializado projetado para facilitar a passagem segura de condutores elétricos através das paredes. Essas buchas são cruciais em aplicações de alta tensão, normalmente lidando com tensões acima de 10 kV.
Especificações:
● Classificações de tensão: Faixas de 10 kV a 800 kV.
● Capacidade de Corrente: Pode gerenciar correntes de 630 A a 12.500 A.
● Materiais Utilizados: Geralmente feitos de papel impregnado de resina (RIP) ou silicone impregnado de resina (RIS).
Essas especificações garantem que as buchas de parede seca de alta tensão possam operar com eficiência em ambientes exigentes.
As buchas de dry wall de alta tensão oferecem vários recursos importantes:
● Isolamento Sólido: O uso de materiais RIP ou RIS proporciona excelente rigidez dielétrica, evitando falhas elétricas.
● Resistência à umidade: Essas buchas são projetadas para impedir a entrada de umidade, o que é essencial para manter o desempenho.
● Durabilidade: A sua construção robusta permite-lhes resistir a condições adversas.
Essas características os tornam a escolha preferida em sistemas de transmissão e distribuição de energia.
A operação de uma bucha de parede seca de alta tensão gira em torno de seu mecanismo de isolamento.
Mecanismo de isolamento:
● Isolamento interno: O isolamento do núcleo é feito de materiais RIP ou RIS, que fornecem uma forte barreira contra vazamentos elétricos.
● Isolamento Externo: A camada externa pode ser feita de borracha de silicone ou porcelana. A borracha de silicone é flexível e resistente à degradação ambiental, enquanto a porcelana oferece excelente resistência mecânica.
Papel na transmissão e distribuição de energia: Essas buchas são essenciais para garantir a transferência segura de eletricidade de alta tensão de uma área para outra. Eles ajudam a manter a integridade do sistema elétrico, evitando falhas que podem levar a interrupções ou danos ao equipamento.
O sistema de isolamento é vital para o desempenho das buchas de parede seca de alta tensão.
● Isolamento interno (materiais RIP/RIS): Esses materiais são projetados especificamente para suportar altas tensões elétricas e fornecer isolamento confiável.
● Isolamento Externo:
○ Borracha de silicone: Este material é conhecido por sua flexibilidade e resistência a fatores ambientais, tornando-o ideal para aplicações externas.
○ Porcelana: Embora mais pesada, a porcelana oferece resistência mecânica superior e é frequentemente usada em ambientes mais industriais.
Tabela de comparação:
Tipo de isolamento |
Vantagens |
Desvantagens |
Borracha de silicone |
Flexível, resistente às intempéries |
Pode degradar sob condições extremas |
Porcelana |
Alta resistência mecânica |
Mais pesado e mais frágil |
O entendimento desses componentes auxilia na seleção da bucha correta para aplicações específicas, garantindo segurança e eficiência nos sistemas elétricos.
As buchas de parede seca de alta tensão são projetadas para suportar cargas elétricas significativas. Suas classificações de tensão normalmente ficam dentro de uma ampla faixa, de 10 kV a 800 kV. Essa flexibilidade permite que sejam utilizados em diversas aplicações, incluindo subestações e instalações industriais.
Capacidade atual:
● Estas buchas podem gerenciar correntes entre 630 A e 12.500 A, tornando-as adequadas para ambientes de alta demanda.
● A capacidade de lidar com correntes tão elevadas garante uma transmissão de energia eficiente, sem sobreaquecimento ou falhas.
Compreender os componentes estruturais das buchas de parede seca de alta tensão ajuda a apreciar sua funcionalidade.
Peças condutoras e camadas de isolamento:
● As peças condutoras são geralmente feitas de metais robustos, permitindo uma condução elétrica eficiente.
● As camadas de isolamento, muitas vezes compostas por materiais impregnados de resina, proporcionam uma forte barreira contra fugas eléctricas e factores ambientais.
Flange e elementos de vedação:
● O flange é crucial para a montagem segura da bucha nas paredes.
● Elementos de vedação, como placas de neoprene, garantem que nenhuma umidade ou contaminantes possam entrar na bucha, mantendo sua integridade.
O mecanismo de vedação é vital para o desempenho e a longevidade das buchas de parede seca de alta tensão.
Placas de neoprene e juntas de borracha resistentes a óleo:
● Placas de neoprene são usadas para criar uma vedação confiável, evitando a entrada de umidade.
● As juntas de borracha resistentes ao óleo acrescentam outra camada de proteção, especialmente em ambientes onde é possível a exposição ao óleo.
Eficácia da vedação estanque à pressão da água:
● Estas vedações são projetadas para suportar pressões significativas de água, garantindo que os componentes internos permaneçam secos e funcionais.
● A eficácia do mecanismo de vedação é fundamental para manter o desempenho da bucha ao longo do tempo.
Tabela de comparação de materiais de vedação:
Material |
Vantagens |
Desvantagens |
Neoprene |
Boa flexibilidade, resistente à umidade |
Faixa de temperatura limitada |
Borracha resistente a óleo |
Excelente resistência química |
Pode degradar com o tempo |
Ao compreender essas características principais, podemos ver como as buchas de dry wall de alta tensão desempenham um papel crucial nos sistemas elétricos, garantindo segurança e eficiência na transmissão de energia.
As buchas de parede seca de alta tensão desempenham um papel vital em diversas aplicações elétricas. Seu design robusto permite que funcionem de forma eficaz em diversos ambientes, garantindo uma transmissão de energia segura e eficiente.
Centrais Elétricas e Subestações:
● Nas centrais eléctricas, estas buchas ajudam a ligar equipamentos de alta tensão à rede eléctrica.
● As subestações utilizam-nos para gerir o fluxo de electricidade, garantindo que a energia é distribuída de forma segura para residências e empresas.
Estações conversoras HVDC:
● Os sistemas de corrente contínua de alta tensão (HVDC) contam com essas buchas para facilitar a conversão de energia CA em CC.
● São essenciais para a transmissão de energia a longa distância, minimizando a perda de energia durante o processo.
Acessórios para transformadores:
● Os transformadores muitas vezes necessitam de buchas para conectar os enrolamentos internos aos circuitos externos.
● As buchas de parede seca de alta tensão fornecem o isolamento e o suporte necessários, mantendo a integridade do sistema.
Sistemas de energia industriais e comerciais:
● Em ambientes industriais, essas buchas são usadas para garantir que máquinas grandes recebam a tensão correta.
● Os edifícios comerciais também dependem deles para distribuir energia de forma segura por toda a instalação.
As buchas de dry wall de alta tensão são versáteis e podem ser integradas em vários cenários elétricos.
Integração na distribuição de energia CA trifásica:
● São comumente usados em sistemas trifásicos, que são padrão em aplicações industriais e comerciais.
● Esta integração ajuda a equilibrar a carga e a melhorar a eficiência na distribuição de energia.
Isolamento Externo para Transformadores:
● Nos transformadores, estas buchas proporcionam isolamento externo crítico, protegendo os componentes internos de fatores ambientais.
● Este isolamento é vital para manter o desempenho e a segurança ideais.
Tabela Ilustrativa de Aplicações:
Área de Aplicação |
Funções principais |
Centrais Elétricas e Subestações |
Conecta e distribui eletricidade de alta tensão |
Estações Conversoras HVDC |
Facilita a conversão AC para DC |
Acessórios para transformadores |
Conecta enrolamentos a circuitos externos |
Sistemas de Energia Industriais |
Garante a tensão adequada para máquinas |
Estas diversas aplicações destacam a importância das buchas de parede seca de alta tensão nos sistemas elétricos modernos, mostrando o seu papel essencial na garantia de segurança e eficiência.
As buchas de parede seca de alta tensão oferecem inúmeras vantagens que as tornam a escolha preferida em aplicações elétricas. Seu design e materiais contribuem para melhorar o desempenho e a confiabilidade.
Segurança e respeito ao meio ambiente:
● Essas buchas foram projetadas para serem seguras tanto para os usuários quanto para o meio ambiente.
● Não contêm substâncias nocivas, reduzindo o impacto ambiental.
Requisitos de baixa manutenção:
● Uma das características de destaque é a baixa necessidade de manutenção.
● Uma vez instalados, exigem manutenção mínima, economizando tempo e recursos a longo prazo.
Ampla Adaptabilidade Ambiental:
● As buchas de parede seca de alta tensão podem funcionar bem em diversas condições ambientais.
● São eficazes numa faixa de temperatura de -40 ℃ a 40 ℃, garantindo operação confiável em climas extremos.
Adequação à altitude:
● Estas buchas são adequadas para uso em altitudes de até 1.000 metros.
● Esta adaptabilidade torna-os ideais para diversas localizações geográficas.
Processo de instalação simplificado:
● O processo de instalação é simples, permitindo uma configuração mais rápida.
● Essa simplicidade não só economiza tempo, mas também reduz a probabilidade de erros de instalação.
Ao comparar buchas de parede seca de alta tensão com outros tipos, como papel impregnado de óleo (OIP) e buchas de hexafluoreto de enxofre (SF6), surgem diversas vantagens competitivas.
Vantagens competitivas sobre buchas OIP e SF6:
● Impacto ambiental: Ao contrário das buchas OIP, que podem vazar óleo, as buchas de parede seca de alta tensão não contêm óleo. Essa característica minimiza os riscos ambientais.
● Manutenção: As buchas de SF6 requerem manuseio cuidadoso devido ao potencial de efeito estufa do gás. Por outro lado, as buchas de dry wall precisam de menos monitoramento e manutenção.
● Economia: O custo geral do ciclo de vida das buchas de parede seca de alta tensão é muitas vezes inferior ao das alternativas OIP e SF6, graças à redução das complexidades de manutenção e instalação.
Tabela de comparação de tipos de buchas:
Recurso |
Buchas de parede seca de alta tensão |
Papel impregnado de óleo (OIP) |
Buchas SF6 |
Segurança Ambiental |
Alto |
Moderado |
Baixo |
Necessidades de manutenção |
Baixo |
Moderado |
Alto |
Complexidade de instalação |
Simples |
Moderado |
Complexo |
Faixa de temperatura |
-40 ℃ a 40 ℃ |
Limitado |
Limitado |
Essas vantagens tornam as buchas de parede seca de alta tensão uma escolha inteligente para diversas aplicações elétricas, garantindo segurança, eficiência e confiabilidade.
A manutenção adequada das buchas de parede seca de alta tensão é essencial para garantir sua longevidade e desempenho ideal. Seguir algumas práticas importantes pode ajudar a manter esses componentes críticos em excelentes condições.
Dicas de inspeção periódica:
● As inspeções regulares são cruciais. Verifique se há sinais visíveis de danos ou desgaste.
● Agende inspeções pelo menos duas vezes por ano ou com mais frequência em ambientes agressivos.
Sinais de desgaste e o que procurar:
● Procure rachaduras, descoloração ou quaisquer alterações incomuns na superfície. Isso pode indicar possíveis problemas.
● Preste atenção a quaisquer sinais de acumulação de humidade, pois isso pode levar à falha do isolamento.
Recomendações de limpeza:
● A limpeza deve ser feita com cuidado. Use um pano macio e detergente neutro para remover sujeira e contaminantes.
● Evite materiais abrasivos que possam riscar a superfície da bucha, comprometendo sua integridade.
Procedimentos de teste de desempenho:
● Realize testes regulares de desempenho para avaliar a resistência do isolamento e a rigidez dielétrica.
● A utilização de equipamento de teste especializado pode ajudar a identificar problemas antes que se tornem problemas graves.
Importância das verificações de vedação para modelos isolados a gás:
● Para buchas isoladas a gás, a verificação das vedações é vital. Certifique-se de que não haja vazamentos de gás, pois isso pode afetar o desempenho.
● Monitore regularmente os níveis de pressão do gás, pois quedas podem indicar problemas de integridade da vedação.
Embora a manutenção de buchas de parede seca de alta tensão seja geralmente simples, vários desafios podem surgir.
Lidando com perda dielétrica e descarga parcial:
● A perda dielétrica pode ocorrer ao longo do tempo, levando à redução da eficácia do isolamento. Testes regulares podem ajudar a identificar esse problema precocemente.
● A descarga parcial é outra preocupação. Pode causar danos significativos se não for detectado. Devem existir sistemas de monitorização para detectar estes eventos.
Lista de verificação de manutenção ilustrativa:
Tarefa de Manutenção |
Freqüência |
Notas |
Inspeção Visual |
Semestral |
Verifique se há rachaduras e descoloração |
Limpeza |
Anualmente |
Use pano macio e detergente neutro |
Teste de desempenho |
Anualmente |
Avalie a resistência de isolamento |
Verificação de integridade do selo |
Trimestral |
Certifique-se de que não haja vazamentos de gás em modelos isolados |
Teste de perda dielétrica |
Anualmente |
Identifique os problemas antes que eles aumentem |
Ao aderir a essas práticas de manutenção, os usuários podem prolongar significativamente a vida útil das buchas de parede seca de alta tensão, garantindo ao mesmo tempo seu desempenho confiável em aplicações críticas.
Ao avaliar buchas de parede seca de alta tensão, é essencial considerar como elas se comparam a outros tipos comuns, como buchas de papel impregnado de óleo (OIP) e buchas isoladas a gás (SF6). Cada tipo tem suas características, vantagens e desvantagens exclusivas.
Comparação com buchas de papel impregnado de óleo (OIP):
● Desempenho: As buchas de parede seca de alta tensão geralmente superam as buchas OIP em termos de confiabilidade e manutenção. As buchas OIP podem sofrer vazamento de óleo, o que representa riscos ambientais.
● Manutenção: As buchas de parede seca exigem menos manutenção, enquanto as buchas OIP precisam de verificações regulares quanto aos níveis de óleo e possíveis vazamentos.
● Instalação: A instalação de buchas de parede seca de alta tensão é geralmente mais simples e rápida, tornando-as uma escolha preferida em muitas aplicações.
Comparação com buchas isoladas a gás (SF6):
● Segurança: As buchas de SF6 contêm hexafluoreto de enxofre, um potente gás de efeito estufa. As buchas de dry wall de alta tensão não apresentam esse impacto ambiental, o que as torna uma opção mais segura.
● Custo: Embora as buchas de SF6 possam ser mais caras para instalar e manter, as buchas para dry wall oferecem uma solução mais econômica ao longo do tempo.
● Preocupações ambientais: As buchas de SF6 exigem um manuseio cuidadoso para evitar vazamentos de gás, enquanto as buchas de dry wall evitam os riscos associados a vazamentos de óleo ou gás.
Aqui está uma rápida visão geral dos prós e contras associados a cada tipo de bucha:
Tipo de bucha |
Prós |
Contras |
Buchas de parede seca de alta tensão |
Baixa manutenção, sem vazamentos de óleo/gás, fácil instalação |
Limitado a aplicações específicas |
Papel impregnado de óleo (OIP) |
Tecnologia comprovada, bom desempenho |
Riscos de vazamento de óleo, maiores necessidades de manutenção |
Isolado a Gás (SF6) |
Design compacto, excelente isolamento |
Alto custo, preocupações ambientais devido ao SF6 |
O impacto ambiental é uma consideração significativa na escolha das buchas.
Riscos de vazamento de petróleo versus preocupações com gases de efeito estufa SF6:
● Vazamento de óleo: As buchas OIP apresentam risco de derramamento de óleo, que pode contaminar o solo e a água. Esta preocupação ambiental requer monitoramento e manutenção cuidadosos.
● SF6 Gás de efeito estufa: O SF6 é conhecido por seu alto potencial de aquecimento global. Se vazar, pode contribuir significativamente para as emissões de gases de efeito estufa. Isso torna as buchas de parede seca de alta tensão uma escolha mais ecologicamente correta.
Em resumo, as buchas dry wall de alta tensão se destacam em termos de segurança, manutenção e impacto ambiental quando comparadas às buchas OIP e SF6. Suas vantagens os tornam uma opção atraente para muitas aplicações elétricas.
O futuro da tecnologia de buchas de parede parece promissor à medida que as inovações continuam a surgir. As buchas de parede seca de alta tensão estão na vanguarda dessa evolução, impulsionadas pelos avanços em materiais e design, bem como pelas crescentes preocupações ambientais.
Inovações em Materiais e Design:
● Novos materiais estão sendo desenvolvidos para melhorar o desempenho. Por exemplo, compósitos e cerâmicas avançados proporcionam melhor isolamento e durabilidade.
● Os designs inovadores concentram-se na redução do tamanho, mantendo a resistência. Esta tendência não só economiza espaço, mas também facilita a instalação.
As crescentes regulamentações ambientais estão moldando o futuro dos componentes elétricos, incluindo buchas de parede. Os fabricantes estão a adaptar-se a estas regras, dando prioridade a práticas ecológicas.
Tendências para a sustentabilidade em componentes elétricos:
● Há uma mudança notável em direção a materiais sustentáveis que minimizam o impacto ambiental. Materiais recicláveis e biodegradáveis estão se tornando mais comuns.
● As empresas estão investindo em pesquisas para criar buchas que consumam menos energia durante a produção e operação, alinhando-se às metas de sustentabilidade.
À medida que a tecnologia avança, as buchas de parede seca de alta tensão estão evoluindo para atender aos novos padrões de desempenho.
Materiais e designs de isolamento aprimorados:
● Novos materiais de isolamento são projetados para suportar tensões e temperaturas mais altas, melhorando a segurança e a eficiência.
● Os projetos estão sendo refinados para reduzir as perdas dielétricas, o que pode melhorar o desempenho geral do sistema. Isto significa maior confiabilidade e maior vida útil das buchas.
Visualizando o Futuro:
Tendência |
Descrição |
Impacto |
Materiais Avançados |
Uso de compósitos e cerâmicas |
Maior durabilidade e isolamento |
Práticas Sustentáveis |
Concentre-se em materiais ecológicos |
Pegada ambiental reduzida |
Projetos compactos |
Buchas menores e mais eficientes |
Instalação mais fácil e economia de espaço |
Desempenho aprimorado |
Melhor isolamento e perdas reduzidas |
Maior confiabilidade e eficiência |
À medida que olhamos para o futuro, as buchas de parede seca de alta tensão deverão desempenhar um papel crucial no cenário em evolução da infraestrutura elétrica. Com inovações contínuas e um compromisso com a sustentabilidade, estes componentes continuarão a melhorar a segurança e a eficiência dos sistemas elétricos.
As buchas de parede, especialmente as buchas de parede seca de alta tensão, são cruciais em sistemas elétricos. Eles garantem segurança e eficiência, minimizando os riscos ambientais.
À medida que a tecnologia avança, estas buchas continuam a evoluir, melhorando o desempenho e a sustentabilidade.
É essencial considerar a manutenção regular e manter-se atualizado sobre as inovações nesta área. Isso ajudará a maximizar sua eficácia em aplicações modernas.
