전기가 어떻게 벽을 통해 안전하게 이동하는지 궁금한 적이 있습니까? 벽 부싱은 이 과정에서 중요한 역할을 합니다.
이 기사에서는 고전압 건식벽 부싱에 초점을 맞춰 벽 부싱이 무엇인지 살펴보겠습니다. 전기 시스템에서의 중요성과 고유한 기능에 대해 배우게 됩니다.
벽 부싱은 전기 시스템에 사용되는 필수 구성 요소입니다. 전기 전도체가 벽을 통과하는 안전하고 효율적인 방법을 제공하여 절연 및 보호를 보장합니다. 벽 부싱에는 여러 유형이 있으며 각각 특정 응용 분야 및 환경에 맞게 설계되었습니다. 주요 유형을 살펴보겠습니다.
고전압 건식벽 부싱은 종종 10kV를 초과하는 고전압을 처리하도록 설계되었습니다. 이 제품은 우수한 절연 내력을 제공하는 수지 함침지(RIP) 또는 수지 함침 실리콘(RIS)과 같은 견고한 절연 재료를 사용합니다.
주요 특징:
● 전압 정격: 일반적으로 범위는 10kV ~ 800kV입니다.
● 전류 용량: 630A ~ 12,500A의 전류를 처리할 수 있습니다.
● 단열재: 견고한 단열재로 습기 유입을 방지하고 안전성을 강화합니다.
이러한 부싱은 변전소, 발전소, 산업 시설에서 흔히 볼 수 있습니다.
OIP 부싱은 오랫동안 사용되어 왔습니다. 이 제품은 오일에 적셔진 종이 절연체로 구성되어 있어 전기 성능과 냉각 성능을 향상시키는 데 도움이 됩니다. 오일은 또한 습기에 대한 장벽 역할을 하여 부싱의 수명을 연장시킵니다.
형질:
● 소재: 종이와 기름을 겹겹이 쌓아 만든 것입니다.
● 전압 범위: 중~고전압 애플리케이션에 적합합니다.
● 유지보수: 오일 레벨 및 누출을 정기적으로 점검해야 합니다.
OIP 부싱은 효과적이지만 건설에 사용되는 오일로 인해 환경 친화적이지 않을 수 있습니다.
종종 육불화황(SF6) 가스를 사용하는 가스 절연 부싱은 고전압 애플리케이션용으로 설계되었습니다. SF6은 우수한 절연체이며 유전 강도가 매우 높기 때문에 이러한 부싱은 소형 설치에 이상적입니다.
장점:
● 컴팩트한 디자인: 기존 부싱에 비해 공간을 덜 차지합니다.
● 환경 저항성: SF6은 불연성이며 습기에 강합니다.
● 고성능: 높은 고도를 포함한 극한 조건에 적합합니다.
이 부싱은 공간이 제한된 도시 지역에서 일반적으로 사용됩니다.
유형 |
전압 범위 |
주요자료 |
유지 관리 요구 |
고전압 건조 |
10kV ~ 800kV |
립/RIS |
낮은; 정기검사 |
기름이 함침된 종이 |
중간에서 높음 |
기름에 젖은 종이 |
보통의; 오일 레벨을 확인하세요 |
가스절연(SF6) |
높은 |
SF6 가스 |
낮은; 밀봉된 유닛 |
각 유형의 벽 부싱에는 고유한 장점과 용도가 있습니다. 올바른 것을 선택하는 것은 전기 시스템의 특정 요구 사항과 작동 환경에 따라 달라집니다.

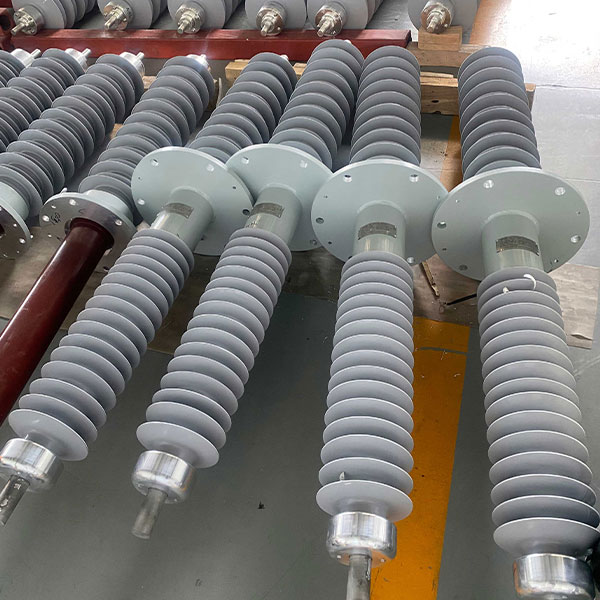

고전압 건식벽 부싱은 벽을 통과하는 전기 전도체의 안전한 통과를 용이하게 하도록 설계된 특수 전기 부품입니다. 이러한 부싱은 일반적으로 10kV 이상의 전압을 처리하는 고전압 애플리케이션에 매우 중요합니다.
명세서:
● 전압 정격: 범위는 10kV ~ 800kV입니다.
● 전류 용량: 630A ~ 12,500A의 전류를 관리할 수 있습니다.
● 사용된 재료: 종종 수지 함침지(RIP) 또는 수지 함침 실리콘(RIS)으로 제작됩니다.
이러한 사양은 고전압 건식벽 부싱이 까다로운 환경에서도 효과적으로 작동할 수 있도록 보장합니다.
고전압 건식벽 부싱은 몇 가지 중요한 기능을 제공합니다.
● 견고한 절연: RIP 또는 RIS 소재를 사용하여 우수한 절연 내력을 제공하여 전기적 파손을 방지합니다.
● 내습성: 이 부싱은 성능을 유지하는 데 필수적인 습기를 차단하도록 설계되었습니다.
● 내구성: 견고한 구조로 인해 가혹한 조건을 견딜 수 있습니다.
이러한 특성으로 인해 송전 및 배전 시스템에서 선호되는 선택이 됩니다.
고전압 건식벽 부싱의 작동은 절연 메커니즘을 중심으로 이루어집니다.
절연 메커니즘:
● 내부 절연: 심선 절연은 RIP 또는 RIS 재료로 만들어져 전기 누출에 대한 강력한 장벽을 제공합니다.
● 외부 절연: 외부 층은 실리콘 고무 또는 도자기로 만들 수 있습니다. 실리콘 고무는 유연하고 환경 오염에 강하며, 도자기는 우수한 기계적 강도를 제공합니다.
전력 전송 및 배전에서의 역할: 이러한 부싱은 한 지역에서 다른 지역으로 고전압 전기를 안전하게 전송하는 데 중요합니다. 정전이나 장비 손상으로 이어질 수 있는 결함을 방지하여 전기 시스템의 무결성을 유지하는 데 도움이 됩니다.
절연 시스템은 고전압 건식벽 부싱의 성능에 매우 중요합니다.
● 내부 절연(RIP/RIS 재료): 이 재료는 높은 전기적 스트레스를 견디고 안정적인 절연을 제공하도록 특별히 설계되었습니다.
● 외부 단열재:
○ 실리콘 고무: 이 소재는 유연성과 환경 요인에 대한 저항성이 뛰어나 옥외용으로 적합합니다.
○ 도자기: 도자기는 무겁지만 기계적 강도가 뛰어나 산업 현장에서 자주 사용됩니다.
비교표:
절연 유형 |
장점 |
단점 |
실리콘고무 |
유연성, 내후성 |
극한 상황에서는 성능이 저하될 수 있음 |
도자기 |
높은 기계적 강도 |
더 무겁고 부서지기 쉽습니다. |
이러한 구성 요소를 이해하면 특정 응용 분야에 적합한 부싱을 선택하고 전기 시스템의 안전성과 효율성을 보장하는 데 도움이 됩니다.
고전압 건식벽 부싱은 상당한 전기 부하를 처리하도록 설계되었습니다. 전압 정격은 일반적으로 10kV ~ 800kV의 넓은 범위에 속합니다. 이러한 유연성으로 인해 변전소 및 산업 시설을 포함한 다양한 응용 분야에서 사용할 수 있습니다.
현재 용량:
● 이러한 부싱은 630A ~ 12,500A 사이의 전류를 관리할 수 있으므로 수요가 많은 환경에 적합합니다.
● 이러한 높은 전류를 처리할 수 있는 능력은 과열이나 고장 없이 효율적인 전력 전송을 보장합니다.
고전압 건식벽 부싱의 구조적 구성 요소를 이해하면 해당 기능을 이해하는 데 도움이 됩니다.
전도성 부품 및 절연층:
● 전도성 부품은 일반적으로 견고한 금속으로 만들어져 효율적인 전기 전도가 가능합니다.
● 종종 수지 함침 재료로 구성되는 절연층은 누전 및 환경 요인에 대한 강력한 차단 기능을 제공합니다.
플랜지 및 씰링 요소:
● 플랜지는 부싱을 벽에 단단히 장착하는 데 중요합니다.
● 네오프렌 플레이트와 같은 밀봉 요소는 습기나 오염 물질이 부싱에 유입되지 않도록 하여 부싱의 무결성을 유지합니다.
밀봉 메커니즘은 고전압 건식벽 부싱의 성능과 수명을 위해 매우 중요합니다.
네오프렌 플레이트 및 내유성 고무 개스킷:
● 네오프렌 플레이트는 안정적인 밀봉을 생성하여 습기 유입을 방지하는 데 사용됩니다.
● 내유성 고무 개스킷은 특히 오일 노출이 가능한 환경에서 보호 기능을 한층 더 강화합니다.
수압 밀봉 효과:
● 이 씰은 상당한 수압을 견딜 수 있도록 설계되어 내부 구성 요소가 건조하고 기능적으로 유지되도록 합니다.
● 밀봉 메커니즘의 효과는 시간이 지나도 부싱의 성능을 유지하는 데 매우 중요합니다.
씰링 재료 비교표:
재료 |
장점 |
단점 |
네오프렌 |
유연성이 좋고 습기에 강함 |
제한된 온도 범위 |
내유성 고무 |
우수한 내화학성 |
시간이 지남에 따라 성능이 저하될 수 있음 |
이러한 주요 기능을 이해함으로써 우리는 고전압 건식벽 부싱이 전기 시스템에서 어떻게 중요한 역할을 하는지, 전력 전송의 안전성과 효율성을 보장하는지 확인할 수 있습니다.
고전압 건식벽 부싱은 다양한 전기 응용 분야에서 중요한 역할을 합니다. 견고한 설계로 인해 여러 설정에서 효과적으로 기능할 수 있어 안전하고 효율적인 동력 전달이 보장됩니다.
발전소 및 변전소:
● 발전소에서 이러한 부싱은 고전압 장비를 전력망에 연결하는 데 도움이 됩니다.
● 변전소에서는 이를 활용하여 전기 흐름을 관리하고 전력이 가정과 기업에 안전하게 배분되도록 합니다.
HVDC 변환기 스테이션:
● HVDC(고전압 직류) 시스템은 이러한 부싱을 사용하여 AC 전력을 DC 전력으로 쉽게 변환합니다.
● 장거리 전력 전송에 꼭 필요한 제품으로, 공정 중 에너지 손실을 최소화합니다.
변압기 액세서리:
● 변압기에는 내부 권선을 외부 회로에 연결하기 위해 부싱이 필요한 경우가 많습니다.
● 고전압 건식벽 부싱은 필요한 절연 및 지지 기능을 제공하여 시스템 무결성을 유지합니다.
산업용 및 상업용 전력 시스템:
● 산업 환경에서 이러한 부싱은 대형 기계가 올바른 전압을 수신하는지 확인하는 데 사용됩니다.
● 상업용 건물에서도 전력을 시설 전체에 안전하게 분배하기 위해 이를 활용하고 있습니다.
고전압 건식벽 부싱은 다목적이며 다양한 전기 시나리오에 통합될 수 있습니다.
3상 AC 배전으로 통합:
● 이는 산업 및 상업용 응용 분야의 표준인 3상 시스템에 일반적으로 사용됩니다.
● 이러한 통합은 부하 균형을 맞추고 전력 분배 효율성을 향상시키는 데 도움이 됩니다.
변압기의 외부 절연:
● 변압기에서 이러한 부싱은 중요한 외부 절연 기능을 제공하여 환경 요인으로부터 내부 구성 요소를 보호합니다.
● 이 단열재는 최적의 성능과 안전을 유지하는 데 필수적입니다.
예시적인 적용 표:
적용분야 |
주요 기능 |
발전소 및 변전소 |
고전압 전기를 연결하고 분배합니다. |
HVDC 변환기 스테이션 |
AC-DC 변환 촉진 |
변압기 액세서리 |
권선을 외부 회로에 연결합니다. |
산업용 전력 시스템 |
기계에 대한 적절한 전압을 보장합니다. |
이러한 다양한 응용 분야는 현대 전기 시스템에서 고전압 건식벽 부싱의 중요성을 강조하며 안전성과 효율성을 보장하는 데 필수적인 역할을 보여줍니다.
고전압 건식벽 부싱은 전기 응용 분야에서 선호되는 선택이 될 만큼 많은 장점을 제공합니다. 이들의 디자인과 소재는 향상된 성능과 신뢰성에 기여합니다.
안전 및 환경 친화성:
● 이 부싱은 사용자와 환경 모두에 안전하도록 설계되었습니다.
● 유해물질을 함유하지 않아 환경에 미치는 영향을 줄입니다.
낮은 유지 관리 요구 사항:
● 눈에 띄는 특징 중 하나는 유지 관리 필요성이 낮다는 것입니다.
● 일단 설치되면 유지 관리가 최소화되어 장기적으로 시간과 자원이 절약됩니다.
광범위한 환경 적응성:
● 고전압 건식벽 부싱은 다양한 환경 조건에서 우수한 성능을 발휘할 수 있습니다.
● -40 ℃ ~ 40 ℃의 온도 범위에서 효과적이므로 극한의 기후에서도 안정적인 작동을 보장합니다.
고도 적합성:
● 이 부싱은 최대 1000미터의 고도에서 사용하기에 적합합니다.
● 이러한 적응성은 다양한 지리적 위치에 이상적입니다.
단순화된 설치 프로세스:
● 설치 과정이 간단하여 더 빠르게 설정할 수 있습니다.
● 이러한 단순성은 시간을 절약할 뿐만 아니라 설치 오류 가능성도 줄여줍니다.
고전압 건식벽 부싱을 오일 함침지(OIP) 및 육불화황(SF6) 부싱과 같은 다른 유형과 비교할 때 몇 가지 경쟁 우위가 나타납니다.
OIP 및 SF6 부싱에 대한 경쟁 우위:
● 환경 영향: 오일이 누출될 수 있는 OIP 부싱과 달리 고전압 건식벽 부싱은 오일이 없습니다. 이 특성은 환경 위험을 최소화합니다.
● 유지 관리: SF6 부싱은 가스의 온실 효과로 인해 조심스럽게 취급해야 합니다. 대조적으로 건식벽 부싱은 모니터링과 유지 관리가 덜 필요합니다.
● 비용 효율성: 유지 관리 및 설치 복잡성이 줄어들기 때문에 고전압 건식벽 부싱의 전체 수명주기 비용은 OIP 및 SF6 대안보다 낮은 경우가 많습니다.
부싱 유형 비교표:
특징 |
고전압 건식벽 부싱 |
오일함침지(OIP) |
SF6 부싱 |
환경안전 |
높은 |
보통의 |
낮은 |
유지 관리 요구 |
낮은 |
보통의 |
높은 |
설치 복잡성 |
단순한 |
보통의 |
복잡한 |
온도 범위 |
-40℃~40℃ |
제한된 |
제한된 |
이러한 장점으로 인해 고전압 건식벽 부싱은 다양한 전기 응용 분야에 대한 현명한 선택이 되어 안전성, 효율성 및 신뢰성을 보장합니다.
고전압 건식벽 부싱의 적절한 유지 관리는 수명과 최적의 성능을 보장하는 데 필수적입니다. 몇 가지 주요 사례를 따르면 중요한 구성 요소를 우수한 상태로 유지하는 데 도움이 될 수 있습니다.
정기 검사 팁:
● 정기적인 점검이 중요합니다. 눈에 띄는 손상이나 마모 흔적이 있는지 확인하세요.
● 일년에 최소 두 번, 열악한 환경에서는 더 자주 검사 일정을 잡으십시오.
마모 징후 및 확인 사항:
● 균열, 변색 또는 비정상적인 표면 변화가 있는지 확인하세요. 이는 잠재적인 문제를 나타낼 수 있습니다.
● 습기가 쌓이면 절연불량의 원인이 되므로 주의하십시오.
청소 권장사항:
● 청소는 주의 깊게 이루어져야 합니다. 부드러운 천과 중성세제를 사용하여 먼지와 오염물질을 제거하세요.
● 부싱 표면을 긁어 무결성을 손상시킬 수 있는 연마재를 피하십시오.
성능 테스트 절차:
● 정기적인 성능시험을 실시하여 절연저항 및 절연내력을 평가합니다.
● 전문 테스트 장비를 활용하면 심각한 문제가 발생하기 전에 문제를 식별하는 데 도움이 될 수 있습니다.
가스 절연 모델에 대한 씰 점검의 중요성:
● 가스 절연 부싱의 경우 씰 점검이 중요합니다. 성능에 영향을 미칠 수 있으므로 가스 누출이 없는지 확인하십시오.
● 가스 압력 수준이 낮아지면 씰 무결성 문제가 있음을 나타낼 수 있으므로 정기적으로 가스 압력 수준을 모니터링하십시오.
고전압 건식벽 부싱을 유지하는 것은 일반적으로 간단하지만 몇 가지 문제가 발생할 수 있습니다.
유전 손실 및 부분 방전 해결:
● 시간이 지남에 따라 유전 손실이 발생하여 절연 효과가 저하될 수 있습니다. 정기적인 테스트는 이 문제를 조기에 식별하는 데 도움이 됩니다.
● 부분방전도 문제다. 감지되지 않으면 심각한 손상을 초래할 수 있습니다. 이러한 이벤트를 포착하려면 모니터링 시스템이 마련되어 있어야 합니다.
예시적인 유지 관리 체크리스트:
유지보수 작업 |
빈도 |
메모 |
육안검사 |
반년마다 |
균열 및 변색 확인 |
청소 |
매년 |
부드러운 천과 중성세제를 사용하세요 |
성능 테스트 |
매년 |
절연 저항 평가 |
씰 무결성 검사 |
계간지 |
단열 모델에서 가스 누출이 없는지 확인하십시오. |
유전 손실 테스트 |
매년 |
문제가 에스컬레이션되기 전에 식별 |
이러한 유지 관리 관행을 준수함으로써 사용자는 중요한 응용 분야에서 안정적인 성능을 보장하면서 고전압 건식벽 부싱의 수명을 크게 연장할 수 있습니다.
고전압 건식벽 부싱을 평가할 때 오일 함침지(OIP) 부싱 및 가스 절연 부싱(SF6)과 같은 다른 일반적인 유형과 어떻게 쌓이는지 고려하는 것이 중요합니다. 각 유형에는 고유한 특징, 장점 및 단점이 있습니다.
오일 함침지(OIP) 부싱과 비교:
● 성능: 고전압 건식벽 부싱은 신뢰성과 유지 관리 측면에서 OIP 부싱보다 우수한 경우가 많습니다. OIP 부싱은 오일 누출로 인해 환경에 위험을 초래할 수 있습니다.
● 유지 관리: 건식벽 부싱은 유지 관리가 덜 필요한 반면, OIP 부싱은 오일 레벨과 누출 가능성을 정기적으로 점검해야 합니다.
● 설치: 고전압 건식벽 부싱의 설치는 일반적으로 더 간단하고 빠르므로 많은 응용 분야에서 선호됩니다.
가스 절연 부싱(SF6)과의 비교:
● 안전성: SF6 부싱에는 강력한 온실가스인 육불화황이 포함되어 있습니다. 고전압 건식벽 부싱은 환경에 영향을 미치지 않으므로 더 안전한 옵션입니다.
● 비용: SF6 부싱은 설치 및 유지 관리 비용이 더 많이 들 수 있지만 건식벽 부싱은 시간이 지나면서 더욱 비용 효과적인 솔루션을 제공합니다.
● 환경 문제: SF6 부싱은 가스 누출을 방지하기 위해 세심한 취급이 필요한 반면, 건식 벽 부싱은 오일 또는 가스 누출과 관련된 위험을 방지합니다.
다음은 각 부싱 유형과 관련된 장단점에 대한 간략한 개요입니다.
부싱 종류 |
장점 |
단점 |
고전압 건식벽 부싱 |
낮은 유지보수, 오일/가스 누출 없음, 쉬운 설치 |
특정 애플리케이션으로 제한됨 |
오일함침지(OIP) |
검증된 기술, 우수한 성능 |
오일 누출 위험, 유지보수 필요성 증가 |
가스절연(SF6) |
컴팩트한 디자인, 우수한 단열성 |
SF6로 인한 높은 비용, 환경적 우려 |
부싱을 선택할 때 환경에 미치는 영향은 중요한 고려 사항입니다.
오일 누출 위험과 SF6 온실가스 문제:
● 오일 누출: OIP 부싱은 오일 유출 위험이 있어 토양과 물을 오염시킬 수 있습니다. 이러한 환경 문제에는 주의 깊은 모니터링과 유지 관리가 필요합니다.
● SF6 온실가스: SF6는 지구 온난화 가능성이 높은 것으로 알려져 있습니다. 누출되면 온실가스 배출에 크게 기여할 수 있습니다. 이로 인해 고전압 건식벽 부싱이 더욱 환경 친화적인 선택이 되었습니다.
요약하면, 고전압 건식벽 부싱은 OIP 및 SF6 부싱과 비교할 때 안전성, 유지 관리 및 환경 영향 측면에서 두드러집니다. 이들의 장점으로 인해 많은 전기 응용 분야에서 매력적인 옵션이 됩니다.
혁신이 계속해서 등장함에 따라 월 부싱 기술의 미래는 유망해 보입니다. 고전압 건식벽 부싱은 재료와 디자인의 발전과 증가하는 환경 문제에 힘입어 이러한 발전의 선두에 있습니다.
소재와 디자인의 혁신:
● 성능 향상을 위해 신소재가 개발되고 있습니다. 예를 들어, 고급 복합재와 세라믹은 더 나은 절연성과 내구성을 제공합니다.
● 혁신적인 디자인은 강도를 유지하면서 크기를 줄이는 데 중점을 두고 있습니다. 이러한 추세는 공간을 절약할 뿐만 아니라 설치도 더 쉽게 만듭니다.
증가하는 환경 규제로 인해 벽 부싱을 포함한 전기 부품의 미래가 형성되고 있습니다. 제조업체는 친환경 관행을 우선시하여 이러한 규칙에 적응하고 있습니다.
전기 부품의 지속 가능성을 향한 추세:
● 환경에 미치는 영향을 최소화하는 지속 가능한 소재로 눈에 띄는 변화가 일어나고 있습니다. 재활용 가능하고 생분해성 물질이 점점 더 보편화되고 있습니다.
● 기업들은 지속 가능성 목표에 맞춰 생산 및 운영 중에 에너지를 덜 소비하는 부싱을 만들기 위한 연구에 투자하고 있습니다.
기술이 발전함에 따라 고전압 건식벽 부싱은 새로운 성능 표준을 충족하도록 발전하고 있습니다.
강화된 단열재 및 디자인:
● 새로운 절연 재료는 더 높은 전압과 온도를 견딜 수 있도록 설계되어 안전성과 효율성을 향상시킵니다.
● 유전 손실을 줄여 전체 시스템 성능을 향상시킬 수 있도록 설계가 개선되고 있습니다. 이는 부싱의 신뢰성이 향상되고 서비스 수명이 길어짐을 의미합니다.
미래 시각화:
경향 |
설명 |
영향 |
첨단소재 |
복합재 및 세라믹 사용 |
내구성 및 단열성 향상 |
지속 가능한 관행 |
친환경 소재에 주목 |
환경 발자국 감소 |
컴팩트한 디자인 |
더 작고 효율적인 부싱 |
간편한 설치 및 공간 절약 |
향상된 성능 |
절연성 향상 및 손실 감소 |
신뢰성과 효율성 향상 |
앞으로는 고전압 건식벽 부싱이 발전하는 전기 인프라 환경에서 중요한 역할을 하게 될 것입니다. 지속적인 혁신과 지속 가능성에 대한 노력을 통해 이러한 구성 요소는 전기 시스템의 안전성과 효율성을 지속적으로 향상시킬 것입니다.
벽 부싱, 특히 고전압 건식벽 부싱은 전기 시스템에서 매우 중요합니다. 환경 위험을 최소화하면서 안전과 효율성을 보장합니다.
기술이 발전함에 따라 이러한 부싱은 지속적으로 발전하여 성능과 지속 가능성을 향상시킵니다.
정기적인 유지 관리를 고려하고 이 분야의 혁신에 대한 최신 정보를 유지하는 것이 중요합니다. 이는 효율성을 극대화하는 데 도움이 됩니다. 최신 애플리케이션에서.
