En el ámbito de la distribución de energía eléctrica, los sistemas de aparamenta desempeñan un papel crucial en el control, protección y aislamiento de equipos eléctricos para garantizar un flujo de energía seguro y confiable. Un componente fundamental dentro de estos sistemas es el aislador, un dispositivo que proporciona un camino aislado para que los conductores eléctricos pasen a través de barreras conectadas a tierra, como tanques de transformadores o gabinetes de interruptores.
Con la creciente demanda de mayor confiabilidad, compacidad y cumplimiento ambiental, los requisitos de aislamiento para pasatapas en sistemas de aparamenta se han vuelto más estrictos. Entre los diversos materiales de los bujes, Los casquillos de resina epoxi se han convertido en la solución preferida, ya que ofrecen un rendimiento de aislamiento excepcional junto con robustez mecánica.

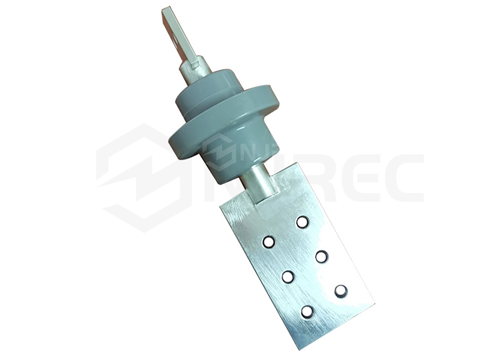

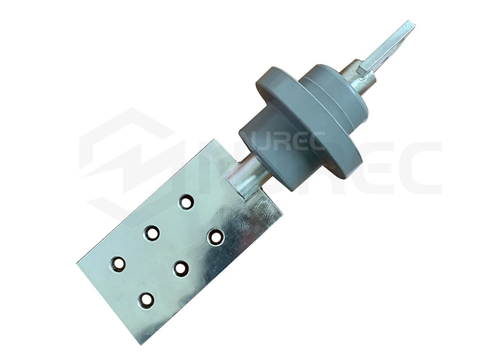

Un casquillo de resina epoxi es un componente aislante que generalmente se fabrica moldeando resina epoxi de alta calidad mezclada con rellenos para lograr propiedades eléctricas, térmicas y mecánicas superiores. La resina forma una barrera aislante sólida, compacta y homogénea alrededor del conductor, evitando descargas eléctricas y garantizando el paso seguro de la corriente.
A diferencia de los casquillos de porcelana convencionales o de papel impregnados con aceite, los casquillos de resina epoxi se fabrican utilizando técnicas modernas de fundición y curado que producen una calidad constante y formas complejas adaptadas a aplicaciones específicas. La matriz de resina suele estar reforzada con fibras de vidrio u otros aditivos para mejorar la resistencia y la durabilidad.
Los casquillos de resina epoxi ofrecen múltiples ventajas en comparación con los casquillos tradicionales de porcelana o papel impregnado de aceite (OIP):
Ligeros y compactos: los casquillos de resina epoxi son significativamente más livianos que los de porcelana, lo que permite una instalación más sencilla y reduce la carga estructural en el equipo.
Resistencia mecánica superior: la matriz de resina proporciona una mejor resistencia al impacto y resiliencia a vibraciones o golpes.
Propiedades de aislamiento mejoradas: la estructura homogénea con defectos internos mínimos reduce el riesgo de descarga parcial y seguimiento.
Seguridad ambiental: Al no utilizar aceite, se elimina el riesgo de fugas y contaminación, lo que respalda operaciones ecológicas.
Fabricación rentable: los casquillos de resina se pueden moldear en formas complejas en menos pasos de producción, lo que reduce los costos y los plazos de entrega.
Estos beneficios hacen que los casquillos de resina epoxi sean muy adecuados para aparamenta moderna que exige componentes compactos, confiables y ecológicos.
Una de las propiedades más críticas de cualquier material aislante utilizado en los bushings de aparamenta es su rigidez dieléctrica: la capacidad de soportar campos eléctricos intensos sin descomponerse. Los casquillos de resina epoxi poseen una rigidez dieléctrica notablemente alta, que a menudo supera los 20 kV/mm, lo que significa que pueden soportar voltajes fuertes mientras mantienen su integridad aislante.
Este impresionante rendimiento dieléctrico se atribuye a la microestructura homogénea y sin huecos de la resina. Durante la fabricación, técnicas avanzadas de moldeado y curado garantizan defectos internos mínimos, que son los típicos puntos débiles donde pueden originarse averías eléctricas. Como resultado, los casquillos de resina epoxi mantienen una resistencia superior al estrés eléctrico, lo que reduce la probabilidad de descargas disruptivas o cortocircuitos que podrían comprometer la funcionalidad y seguridad del tablero.
En entornos operativos del mundo real, los bushings de las celdas están expuestos a diversos contaminantes, como polvo, humedad y contaminantes químicos, que pueden afectar gravemente el rendimiento del aislamiento. El seguimiento es un fenómeno en el que las descargas eléctricas provocan la formación de caminos conductores carbonizados en las superficies aislantes, deteriorando gradualmente el material.
Los casquillos de resina epoxi resisten inherentemente el rastreo debido a su acabado superficial liso y no poroso y su excelente hidrofobicidad (propiedades repelentes al agua). Estas características evitan la acumulación de contaminantes y películas de agua que a menudo facilitan el seguimiento en los casquillos de porcelana tradicionales.
Además, los casquillos de resina epoxi destacan por minimizar las descargas parciales (PD), que son roturas dieléctricas localizadas dentro del aislamiento. La PD es una de las principales causas de falla prematura de los bujes, ya que genera calor y degrada químicamente los materiales aislantes. La naturaleza isotrópica y de alta pureza del aislamiento de resina epoxi produce campos eléctricos uniformes dentro del casquillo, lo que reduce significativamente el riesgo de DP y, por lo tanto, extiende la vida útil.
Los bushings del tablero deben funcionar consistentemente bajo condiciones de alto voltaje, que a menudo exceden decenas o incluso cientos de kilovoltios. Los casquillos de resina epoxi demuestran una estabilidad excepcional bajo estos voltajes exigentes.
Su alta rigidez dieléctrica intrínseca combinada con una excelente conductividad térmica les permite disipar eficientemente el calor generado por las pérdidas eléctricas. Esto evita puntos calientes y degradación térmica, que son modos de falla comunes en los sistemas de aislamiento. Además, los casquillos de resina epoxi mantienen un rendimiento de aislamiento confiable en una amplia gama de voltajes operativos y condiciones transitorias, como sobretensiones de conmutación e impulsos de rayos, lo que garantiza un funcionamiento seguro en todos los escenarios.
Los componentes del tablero de distribución enfrentan rutinariamente estrés térmico debido tanto a la carga eléctrica como a las fluctuaciones de la temperatura ambiente. Con el tiempo, esto puede degradar los materiales aislantes, reduciendo la resistencia mecánica y el rendimiento dieléctrico.
Los casquillos de resina epoxi están diseñados para resistir el envejecimiento por calor, lo que significa que conservan sus propiedades físicas y eléctricas después de una exposición prolongada a temperaturas elevadas, a menudo hasta 130 °C o más, según el grado de la resina. La estructura polimérica reticulada de la resina epoxi proporciona una excelente resistencia a la degradación térmica, evitando la fragilidad, el agrietamiento o la decoloración.
Esta sólida resistencia al envejecimiento por calor se traduce en una vida útil operativa más larga y ciclos de mantenimiento reducidos, lo cual es esencial para infraestructuras críticas donde la confiabilidad es primordial.
La entrada de humedad y la contaminación ambiental presentan desafíos importantes para el aislamiento en instalaciones de aparamenta industriales y exteriores. El agua puede penetrar materiales aislantes porosos, creando caminos para descargas eléctricas y aumentando el riesgo de falla.
Gracias a su baja tasa de absorción de agua y su superficie no porosa, los casquillos de resina epoxi ofrecen una resistencia superior a la humedad. Su naturaleza hidrofóbica hace que el agua forme gotas y se escurra en lugar de acumularse, lo que minimiza los riesgos de humedad y rastreo.
Además, la superficie lisa evita la acumulación de contaminantes como el polvo y los contaminantes industriales. Esto hace que los casquillos de resina epoxi sean especialmente adecuados para su uso en entornos hostiles, como zonas costeras, plantas químicas e instalaciones urbanas donde prevalecen los contaminantes en el aire.
Los sistemas de distribución de energía modernos dependen cada vez más de diseños de aparamenta modulares y compactos para optimizar el espacio y facilitar la instalación y el mantenimiento. Los casquillos de porcelana tradicionales tienden a ser voluminosos y pesados, lo que limita la capacidad de reducir el tamaño del tablero sin comprometer la seguridad del aislamiento.
Los casquillos de resina epoxi ofrecen una importante ventaja en cuanto a ahorro de espacio debido a su alta resistencia dieléctrica combinada con un diseño más compacto. Su naturaleza liviana también reduce la tensión mecánica en las estructuras de los tableros, lo que permite unidades más delgadas y livianas que cumplen con estrictas restricciones dimensionales.
Esta compacidad es especialmente valiosa en subestaciones urbanas, instalaciones de energía renovable y salas de distribución interiores donde el espacio es limitado y la distribución eficiente es fundamental.
Los casquillos de resina epoxi son versátiles y compatibles con diversas tecnologías de aislamiento de tableros, incluidos tableros aislados en gas SF6 (GIS) y tableros aislados en aire (AIS).
En SF6 GIS, el entorno sellado requiere materiales aislantes que no contaminen el gas ni se degraden con el tiempo. La estabilidad química y la naturaleza inerte de la resina epoxi garantizan que los casquillos no reaccionen con el gas SF6, manteniendo la integridad del sistema de aislamiento de gas.
En AIS, donde los componentes del tablero están expuestos al aire ambiente y a las condiciones ambientales, los casquillos de resina epoxi brindan aislamiento y soporte mecánico confiables, beneficiándose de su resistencia a la humedad, la contaminación y las fluctuaciones de temperatura.
Las demandas cambiantes de los sistemas de energía eléctrica modernos requieren componentes de aparamenta que brinden un rendimiento de aislamiento superior, resistencia mecánica, resiliencia ambiental y un diseño compacto. Los casquillos de resina epoxi cumplen y superan estos requisitos, lo que los convierte en la opción óptima para las aplicaciones de aparamenta actuales.
Sus excelentes propiedades dieléctricas, resistencia al seguimiento y descarga parcial, junto con la durabilidad térmica y a la humedad, contribuyen significativamente a la confiabilidad y seguridad del sistema. Además, su diseño liviano y compacto admite configuraciones de aparamenta innovadoras que ahorran espacio.
Para las empresas que buscan casquillos de resina epoxi confiables y de alta calidad, Nanjing Rainbow Electric Co., Ltd. ofrece soluciones avanzadas adaptadas a diversas necesidades industriales. Con una amplia experiencia y capacidades de fabricación de vanguardia, Nanjing Rainbow Electric se erige como un socio confiable en la entrega de excelencia en aislamiento para sistemas de aparamenta en todo el mundo.
