Los bushings de alto voltaje son componentes críticos en los sistemas de energía eléctrica y desempeñan un papel vital para garantizar la transferencia segura y eficiente de electricidad. Estos componentes no sólo proporcionan un aislamiento eléctrico esencial sino que también sirven como una interfaz confiable entre los conductores y las partes conectadas a tierra. A medida que los sistemas de energía continúan evolucionando, mantener el rendimiento óptimo y la longevidad de estos bujes es más importante que nunca. Un factor clave que mejora el rendimiento de los bushings de alto voltaje es la clasificación de capacitancia, una técnica diseñada para controlar el estrés eléctrico y prevenir fallas de aislamiento.
La clasificación de capacitancia ayuda a distribuir uniformemente la tensión eléctrica a través de las capas de aislamiento del casquillo, lo que reduce el riesgo de averías eléctricas y mejora la confiabilidad general del casquillo. Esta técnica no sólo mejora la durabilidad de los bushings de alto voltaje sino que también garantiza su funcionamiento eficiente incluso en los entornos más exigentes. En este artículo, profundizaremos en los principios de diseño detrás de los bushings de alto voltaje, exploraremos cómo funciona la clasificación de capacitancia y resaltaremos sus importantes beneficios para controlar el estrés eléctrico y extender la vida útil de estos componentes esenciales.

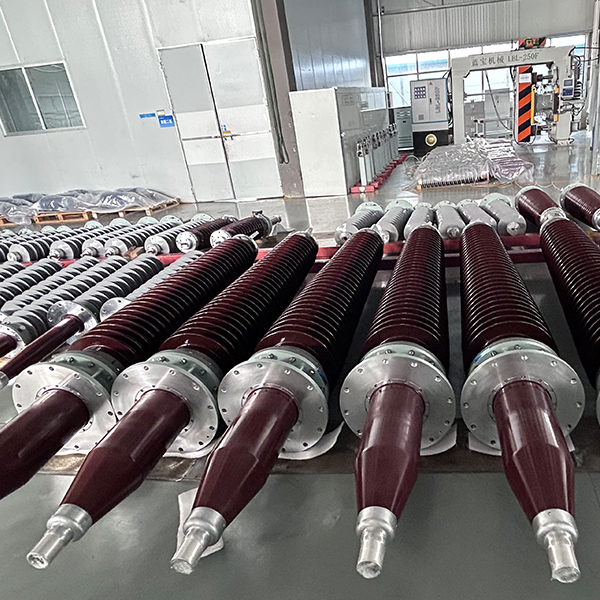

A casquillo de alto voltaje es un componente eléctrico que proporciona un método seguro y confiable para aislar conductores de alto voltaje y al mismo tiempo permitirles pasar a través de gabinetes conectados a tierra, como transformadores o disyuntores. Estos casquillos sirven como componentes vitales en los sistemas de transmisión y distribución de energía, asegurando el flujo eficiente de electricidad sin comprometer la seguridad.
Normalmente, los casquillos de alto voltaje están hechos de materiales como porcelana, resina epoxi o materiales compuestos diseñados para resistir tensiones eléctricas y factores ambientales como la temperatura y la humedad. Su función no es sólo el aislamiento eléctrico sino también el soporte mecánico del conductor.
La clasificación de capacitancia es una técnica utilizada en bushings de alto voltaje para controlar la distribución de la tensión eléctrica a través de los materiales aislantes del bushing. En un aislador, el gradiente de tensión suele ser no uniforme y se producen tensiones mayores en las superficies exteriores. La clasificación de capacitancia implica diseñar el aislador con múltiples capas de materiales aislantes, cada una con diferentes propiedades dieléctricas, lo que ayuda a crear una distribución de voltaje más uniforme.
Este método de clasificación ayuda a evitar que el aislamiento se rompa debido a una tensión eléctrica excesiva, lo que garantiza la confiabilidad y longevidad del casquillo.
La tensión eléctrica se refiere a la distribución del potencial eléctrico a través de un material aislante. En sistemas de alta tensión, el aislamiento debe soportar diferencias de tensión significativas entre el conductor y las partes puestas a tierra. Si la tensión es demasiado alta, puede provocar la rotura del material aislante, provocando fallos.
La forma más común de tensión eléctrica en bushings de alto voltaje es el gradiente de voltaje, donde el potencial eléctrico es mayor en la superficie del conductor y disminuye gradualmente hacia las capas exteriores de aislamiento. Sin un control adecuado de la tensión, esto puede provocar roturas del aislamiento, descargas parciales o incluso fallos catastróficos.
Los bushings de alto voltaje están sujetos a distintos niveles de estrés eléctrico según su diseño y condiciones de operación. Si el estrés eléctrico no se controla adecuadamente, puede provocar:
Fallo de aislamiento: Provocado por gradientes excesivos de tensión.
Descarga parcial: ocurre cuando el material aislante se somete a tensión eléctrica localizada, lo que puede provocar una degradación a largo plazo.
Eficiencia reducida: el aumento de la tensión puede provocar calentamiento, lo que puede reducir la capacidad del casquillo para funcionar de manera eficiente.
Vida útil más corta: la tensión eléctrica acelera el envejecimiento de los materiales aislantes, acortando la vida operativa del casquillo.
Por lo tanto, controlar la tensión eléctrica es esencial para garantizar el rendimiento y la durabilidad del casquillo.
La clasificación de capacitancia funciona utilizando materiales con diferentes constantes dieléctricas para crear una transición gradual de tensión eléctrica a través del casquillo. El casquillo se compone de varias capas, cada una con un valor de capacitancia específico. Las capas de material están dispuestas de tal manera que la constante dieléctrica disminuye a medida que aumenta la distancia al conductor, lo que reduce el gradiente de tensión.
La capacitancia en cada capa del casquillo ayuda a equilibrar la tensión eléctrica. La nivelación evita los altos niveles de tensión que de otro modo ocurrirían en la superficie exterior, mejorando así la eficiencia general y la longevidad del buje.
El diseño de clasificación de capacitancia en bushings de alto voltaje implica seleccionar materiales apropiados y construir múltiples capas aislantes. Los materiales más utilizados en la clasificación de capacitancia son:
Aislamiento de papel-aceite: este material tradicional ofrece excelentes propiedades dieléctricas y se usa comúnmente en bushings de alto voltaje.
Papel impregnado de resina: Proporciona un mejor rendimiento en el control de la tensión eléctrica que el papel estándar.
Resinas epoxi y composites: Materiales modernos utilizados para mejorar las propiedades de aislamiento y la resistencia mecánica.
El uso de capas graduadas garantiza que la tensión se distribuya de manera más uniforme, reduciendo el potencial de averías o descargas parciales.
Material |
Constante dieléctrica |
Beneficios |
Aislamiento de papel y aceite |
2,5-3,0 |
Tradicional, rentable y confiable |
Papel impregnado de resina |
3.0-4.0 |
Mejor rendimiento en alta tensión |
Resinas/compuestos epoxi |
5.0-6.5 |
Excelentes propiedades eléctricas y mecánicas. |
El principal beneficio de la clasificación por capacitancia es su capacidad para controlar el estrés eléctrico. Al emplear capas con diferentes propiedades dieléctricas, la clasificación de capacitancia garantiza que la tensión eléctrica se distribuya uniformemente. Esto evita que se concentren gradientes de tensión excesivos en cualquier punto del aislamiento, reduciendo la probabilidad de rotura o descarga parcial.
Otra ventaja importante es la mayor vida útil de los bushings de alto voltaje. Al controlar eficazmente el estrés eléctrico, la clasificación de capacitancia reduce los efectos del envejecimiento del alto voltaje. Esto prolonga la vida útil del casquillo, permitiéndole funcionar de manera eficiente durante muchos años, incluso en entornos exigentes.
La descarga parcial es una de las causas más comunes de degradación del aislamiento en sistemas de alto voltaje. Con la clasificación de capacitancia, el riesgo de descarga parcial se minimiza porque las capas graduadas garantizan que el voltaje a través del aislamiento esté bien equilibrado. Esto mejora enormemente la confiabilidad del casquillo.
La selección de materiales para la clasificación de capacitancia juega un papel fundamental en el rendimiento general del aislador de alto voltaje. Los materiales deben tener:
Alta rigidez dieléctrica para soportar altos voltajes.
Buena conductividad térmica para disipar el calor generado por el estrés eléctrico.
Resistencia mecánica para soportar las tensiones físicas en el sistema.
Materiales como resinas epoxi, papel impregnado de resina y cerámicas a menudo se seleccionan por sus altas constantes dieléctricas y durabilidad.
El diseño de un casquillo normalmente incorpora múltiples capas aislantes, cada una con una propiedad dieléctrica diferente. Estas capas están cuidadosamente diseñadas para crear una capacitancia graduada. Las capas internas, más cercanas al conductor, tienen una constante dieléctrica más alta, mientras que las capas externas tienen una constante dieléctrica más baja. Esta transición gradual asegura que la tensión eléctrica se distribuya uniformemente por el casquillo.
Antes de poner en servicio los bushings de alto voltaje, se someten a rigurosos controles de calidad y pruebas para garantizar su confiabilidad. Se realizan pruebas como pruebas de voltaje de ruptura eléctrica, pruebas de descarga parcial y pruebas de resistencia mecánica para verificar que el aislador funcionará de manera segura en condiciones normales de operación.
Los bushings de alto voltaje con clasificación de capacitancia se usan ampliamente en sistemas de transmisión y distribución de energía. Estos casquillos son componentes integrales de transformadores, aparamenta y otros equipos eléctricos de alto voltaje. Ayudan a garantizar la transmisión fluida de electricidad a largas distancias, reduciendo el riesgo de cortes de energía y mejorando la confiabilidad del sistema.
Los transformadores dependen de casquillos de alto voltaje para conectar los devanados primario y secundario al circuito externo. El diseño del aislador, incluida la clasificación de capacitancia, garantiza que la diferencia de voltaje entre el transformador y el equipo externo se maneje de manera segura. Esto ayuda a prevenir daños y fallas en el transformador.
Además de la transmisión de energía, los bushings de alto voltaje con clasificación de capacitancia se utilizan en una variedad de aplicaciones industriales, que incluyen:
Sistemas de energía renovable como turbinas eólicas e inversores solares.
Maquinaria industrial pesada que opera a altos voltajes.
Sistemas de transporte , incluidos trenes eléctricos y tranvías.
El futuro de los bushings de alto voltaje reside en el avance de los materiales utilizados para la clasificación de capacitancia. Los nuevos materiales, como los materiales nanocompuestos, prometen ofrecer propiedades dieléctricas aún mejores, mejorando el rendimiento y la vida útil de los bushings de alto voltaje.
Con el auge de las redes inteligentes y las tecnologías IoT, los bushings de alto voltaje se están volviendo cada vez más inteligentes. Los sensores y dispositivos de monitoreo integrados en los casquillos pueden proporcionar datos en tiempo real sobre su condición, lo que permite un mantenimiento predictivo y una operación más eficiente.
La clasificación de capacitancia es una característica de diseño crucial en los bushings de alto voltaje, desempeñando un papel clave en el control de la tensión eléctrica, extendiendo la vida útil de los componentes y minimizando el riesgo de descarga parcial. Al distribuir eficazmente la tensión eléctrica entre múltiples capas de aislamiento, la clasificación de capacitancia garantiza un funcionamiento confiable y eficiente de los sistemas de alto voltaje. Comprender estos principios permite a los ingenieros diseñar casquillos que contribuyan a la seguridad y confiabilidad a largo plazo de la transmisión de energía eléctrica.
En Nanjing Rainbow Electric Co., Ltd. (NJREC) , nos especializamos en casquillos de alto voltaje de alta calidad con tecnología avanzada de clasificación de capacitancia. Nuestra experiencia garantiza que cada casquillo esté diseñado para ofrecer un rendimiento, durabilidad y seguridad óptimos. Si está buscando mejorar sus sistemas eléctricos o necesita soluciones personalizadas para sus necesidades específicas, lo invitamos a contactarnos. Nuestro equipo está listo para brindarle los mejores productos y soporte para sus aplicaciones de alto voltaje.
La clasificación de capacitancia garantiza que la tensión eléctrica se distribuya uniformemente entre las capas aislantes del aislador, evitando gradientes de voltaje excesivos y reduciendo la probabilidad de fallas en el aislamiento.
El estrés eléctrico puede provocar roturas del aislamiento, descargas parciales y, en última instancia, fallos de los bushings de alto voltaje, lo que reduce su eficiencia y vida útil.
La clasificación de capacitancia minimiza el estrés eléctrico y la descarga parcial, lo que aumenta la confiabilidad, la vida útil y el rendimiento general del aislador en sistemas de alto voltaje.
Materiales como el aislamiento de papel-aceite, el papel impregnado de resina y las resinas epoxi se utilizan comúnmente para la clasificación de capacitancia debido a sus excelentes propiedades dieléctricas.
Los bushings de alto voltaje deben inspeccionarse y probarse periódicamente para determinar su rendimiento eléctrico y resistencia mecánica, y los programas de mantenimiento varían según las condiciones de funcionamiento y las pautas del fabricante.
