Hochspannungsdurchführungen sind wichtige Komponenten in elektrischen Energiesystemen und spielen eine entscheidende Rolle bei der Gewährleistung der sicheren und effizienten Stromübertragung. Diese Komponenten sorgen nicht nur für eine wesentliche elektrische Isolierung, sondern dienen auch als zuverlässige Schnittstelle zwischen Leitern und geerdeten Teilen. Da sich Energiesysteme ständig weiterentwickeln, ist die Aufrechterhaltung einer optimalen Leistung und Langlebigkeit dieser Durchführungen wichtiger denn je. Ein Schlüsselfaktor, der die Leistung von Hochspannungsdurchführungen verbessert, ist die Kapazitätsstaffelung, eine Technik zur Bewältigung elektrischer Spannungen und zur Vermeidung von Isolationsfehlern.
Die Kapazitätsabstufung trägt dazu bei, die elektrische Belastung gleichmäßig über die Isolationsschichten der Durchführung zu verteilen, wodurch das Risiko eines Stromausfalls verringert und die Gesamtzuverlässigkeit der Durchführung verbessert wird. Diese Technik erhöht nicht nur die Haltbarkeit von Hochspannungsdurchführungen, sondern gewährleistet auch deren effizienten Betrieb selbst in den anspruchsvollsten Umgebungen. In diesem Artikel befassen wir uns mit den Konstruktionsprinzipien von Hochspannungsdurchführungen, erforschen die Funktionsweise der Kapazitätsstaffelung und beleuchten ihre erheblichen Vorteile bei der Kontrolle elektrischer Spannungen und der Verlängerung der Lebensdauer dieser wesentlichen Komponenten.

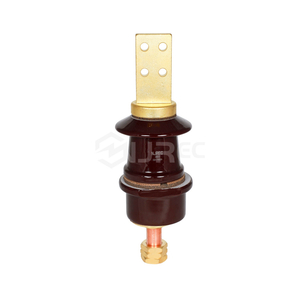

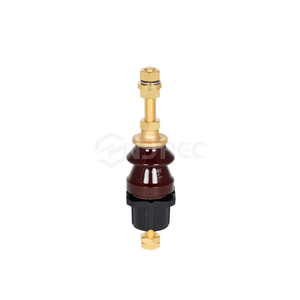

A Hochspannungsdurchführung ist eine elektrische Komponente, die eine sichere und zuverlässige Methode zum Isolieren von Hochspannungsleitern bietet und gleichzeitig den Durchgang durch geerdete Gehäuse wie Transformatoren oder Leistungsschalter ermöglicht. Diese Durchführungen dienen als wichtige Komponenten in Stromübertragungs- und -verteilungssystemen und sorgen für einen effizienten Stromfluss, ohne die Sicherheit zu beeinträchtigen.
Typischerweise bestehen Hochspannungsdurchführungen aus Materialien wie Porzellan, Epoxidharz oder Verbundwerkstoffen, die elektrischen Belastungen und Umweltfaktoren wie Temperatur und Feuchtigkeit standhalten. Ihre Aufgabe ist nicht nur die elektrische Isolierung, sondern auch die mechanische Unterstützung des Leiters.
Die Kapazitätsklassifizierung ist eine Technik, die in Hochspannungsdurchführungen verwendet wird, um die Verteilung der elektrischen Spannung über die Isoliermaterialien der Durchführung zu steuern. In einer Durchführung ist der Spannungsverlauf häufig ungleichmäßig, wobei an den Außenflächen höhere Spannungen auftreten. Bei der Kapazitätsklassifizierung wird die Durchführung aus mehreren Schichten isolierender Materialien mit jeweils unterschiedlichen dielektrischen Eigenschaften konstruiert, was zu einer gleichmäßigeren Spannungsverteilung beiträgt.
Diese Abstufungsmethode trägt dazu bei, zu verhindern, dass die Isolierung aufgrund übermäßiger elektrischer Belastung zusammenbricht, und gewährleistet so die Zuverlässigkeit und Langlebigkeit der Durchführung.
Unter elektrischer Belastung versteht man die Verteilung des elektrischen Potenzials über ein Isoliermaterial. In Hochspannungssystemen muss die Isolierung erheblichen Spannungsunterschieden zwischen dem Leiter und geerdeten Teilen standhalten. Bei zu hoher Beanspruchung kann es zum Abbau des Isoliermaterials und damit zum Ausfall kommen.
Die häufigste Form der elektrischen Belastung in Hochspannungsdurchführungen ist der Spannungsgradient, bei dem das elektrische Potenzial an der Oberfläche des Leiters am größten ist und zu den äußeren Isolationsschichten hin allmählich abnimmt. Ohne ordnungsgemäße Spannungskontrolle kann dies zu einem Isolationsdurchbruch, einer Teilentladung oder sogar einem katastrophalen Ausfall führen.
Hochspannungsdurchführungen sind je nach Konstruktion und Betriebsbedingungen unterschiedlich starken elektrischen Belastungen ausgesetzt. Wenn elektrischer Stress nicht richtig kontrolliert wird, kann dies zu Folgendem führen:
Isolationsfehler: Verursacht durch zu hohe Spannungsgradienten.
Teilentladung: Tritt auf, wenn das Isoliermaterial örtlicher elektrischer Belastung ausgesetzt ist, was möglicherweise zu einer langfristigen Verschlechterung führt.
Reduzierte Effizienz: Erhöhte Spannung kann zu einer Erwärmung führen, die die Fähigkeit der Buchse, effizient zu arbeiten, beeinträchtigen kann.
Verkürzte Lebensdauer: Elektrische Belastung beschleunigt die Alterung der Isoliermaterialien und verkürzt die Lebensdauer der Durchführung.
Daher ist die Kontrolle der elektrischen Belastung von entscheidender Bedeutung, um die Leistung und Haltbarkeit der Durchführung sicherzustellen.
Bei der Kapazitätsklassifizierung werden Materialien mit unterschiedlichen Dielektrizitätskonstanten verwendet, um einen allmählichen Übergang der elektrischen Spannung über die Buchse hinweg zu erzeugen. Die Buchse besteht aus mehreren Schichten mit jeweils einem bestimmten Kapazitätswert. Die Materialschichten sind so angeordnet, dass die Dielektrizitätskonstante mit zunehmendem Abstand vom Leiter abnimmt und somit der Spannungsgradient abnimmt.
Die Kapazität in jeder Schicht der Buchse trägt dazu bei, die elektrische Belastung auszugleichen. Durch die Abstufung werden hohe Spannungen vermieden, die andernfalls an der Außenfläche auftreten würden, wodurch die Gesamteffizienz und Langlebigkeit der Buchse verbessert wird.
Die Gestaltung der Kapazitätsabstufung in Hochspannungsdurchführungen umfasst die Auswahl geeigneter Materialien und den Aufbau mehrerer Isolierschichten. Die am häufigsten verwendeten Materialien bei der Kapazitätsbewertung sind:
Papier-Öl-Isolierung: Dieses traditionelle Material bietet hervorragende dielektrische Eigenschaften und wird häufig in Hochspannungsdurchführungen verwendet.
Mit Harz imprägniertes Papier: Bietet eine bessere Leistung bei der Kontrolle elektrischer Spannungen als Standardpapier.
Epoxidharze und Verbundwerkstoffe: Moderne Materialien zur Verbesserung der Isolationseigenschaften und der mechanischen Festigkeit.
Die Verwendung abgestufter Schichten sorgt für eine gleichmäßigere Spannungsverteilung und verringert so die Gefahr von Durchschlägen oder Teilentladungen.
Material |
Dielektrizitätskonstante |
Vorteile |
Papier-Öl-Isolierung |
2,5-3,0 |
Traditionell, kostengünstig, zuverlässig |
Mit Harz imprägniertes Papier |
3,0-4,0 |
Bessere Leistung bei Hochspannung |
Epoxidharze/Verbundstoffe |
5,0-6,5 |
Hervorragende elektrische und mechanische Eigenschaften |
Der Hauptvorteil der Kapazitätsklassifizierung besteht in der Fähigkeit, elektrische Belastungen zu kontrollieren. Durch den Einsatz von Schichten mit unterschiedlichen dielektrischen Eigenschaften sorgt die Kapazitätsstaffelung dafür, dass die elektrische Belastung gleichmäßig verteilt wird. Dadurch wird verhindert, dass sich an irgendeinem Punkt der Isolierung übermäßige Spannungsgradienten konzentrieren, wodurch die Wahrscheinlichkeit eines Durchschlags oder einer Teilentladung verringert wird.
Ein weiterer wesentlicher Vorteil ist die längere Lebensdauer von Hochspannungsdurchführungen. Durch die wirksame Kontrolle elektrischer Spannungen reduziert die Kapazitätsstaffelung die Alterungseffekte von Hochspannung. Dies verlängert die Lebensdauer der Buchse und ermöglicht einen effizienten Betrieb über viele Jahre, selbst in anspruchsvollen Umgebungen.
Teilentladung ist eine der häufigsten Ursachen für Isolationsschäden in Hochspannungssystemen. Durch die Kapazitätsstaffelung wird das Risiko einer Teilentladung minimiert, da die abgestuften Schichten dafür sorgen, dass die Spannung an der Isolierung gut ausgeglichen ist. Dadurch wird die Zuverlässigkeit der Buchse deutlich erhöht.
Die Auswahl der Materialien zur Kapazitätsabstufung spielt eine entscheidende Rolle für die Gesamtleistung der Hochspannungsdurchführung. Die Materialien müssen Folgendes enthalten:
Hohe Spannungsfestigkeit, um hohen Spannungen standzuhalten.
Gute Wärmeleitfähigkeit zur Ableitung der durch elektrische Spannung erzeugten Wärme.
Mechanische Festigkeit, um den physikalischen Belastungen im System standzuhalten.
Materialien wie Epoxidharze, harzimprägniertes Papier und Keramik werden häufig aufgrund ihrer hohen Dielektrizitätskonstanten und Haltbarkeit ausgewählt.
Das Design einer Durchführung umfasst typischerweise mehrere Isolierschichten mit jeweils unterschiedlichen dielektrischen Eigenschaften. Diese Schichten wurden sorgfältig entwickelt, um eine abgestufte Kapazität zu erzeugen. Die inneren Schichten, die dem Leiter am nächsten liegen, haben eine höhere Dielektrizitätskonstante, während die äußeren Schichten eine niedrigere Dielektrizitätskonstante haben. Dieser allmähliche Übergang stellt sicher, dass die elektrische Spannung gleichmäßig über die Buchse verteilt wird.
Bevor Hochspannungsdurchführungen in Betrieb genommen werden, werden sie einer strengen Qualitätskontrolle und Prüfung unterzogen, um ihre Zuverlässigkeit sicherzustellen. Tests wie elektrische Durchschlagsspannungstests, Teilentladungstests und mechanische Festigkeitstests werden durchgeführt, um zu überprüfen, ob die Durchführung unter normalen Betriebsbedingungen sicher funktioniert.
Hochspannungsdurchführungen mit Kapazitätsabstufung werden häufig in Energieübertragungs- und -verteilungssystemen verwendet. Diese Durchführungen sind integrale Bestandteile von Transformatoren, Schaltanlagen und anderen elektrischen Hochspannungsgeräten. Sie tragen dazu bei, die reibungslose Übertragung von Strom über große Entfernungen sicherzustellen, das Risiko von Stromausfällen zu verringern und die Systemzuverlässigkeit zu erhöhen.
Transformatoren sind auf Hochspannungsdurchführungen angewiesen, um die Primär- und Sekundärwicklungen mit dem externen Stromkreis zu verbinden. Das Design der Durchführung, einschließlich der Kapazitätsstaffelung, stellt sicher, dass die Spannungsdifferenz zwischen dem Transformator und den externen Geräten sicher bewältigt wird. Dies hilft, Schäden und Ausfälle des Transformators zu verhindern.
Neben der Stromübertragung werden kapazitätsgestufte Hochspannungsdurchführungen in einer Vielzahl industrieller Anwendungen eingesetzt, darunter:
Erneuerbare Energiesysteme wie Windkraftanlagen und Solarwechselrichter.
Schwere Industriemaschinen , die mit hohen Spannungen betrieben werden.
Transportsysteme , einschließlich elektrischer Züge und Straßenbahnen.
Die Zukunft der Hochspannungsdurchführungen liegt in der Weiterentwicklung der Materialien zur Kapazitätsabstufung. Neue Materialien wie Nanokompositmaterialien versprechen noch bessere dielektrische Eigenschaften und verbessern die Leistung und Lebensdauer von Hochspannungsdurchführungen.
Mit dem Aufkommen intelligenter Netze und IoT-Technologien werden Hochspannungsdurchführungen immer intelligenter. In die Buchsen integrierte Sensoren und Überwachungsgeräte können Echtzeitdaten über deren Zustand liefern und so eine vorausschauende Wartung und einen effizienteren Betrieb ermöglichen.
Die Kapazitätsabstufung ist ein entscheidendes Konstruktionsmerkmal bei Hochspannungsdurchführungen und spielt eine Schlüsselrolle bei der Kontrolle elektrischer Spannungen, der Verlängerung der Lebensdauer von Komponenten und der Minimierung des Risikos einer Teilentladung. Durch die effektive Verteilung der elektrischen Spannung auf mehrere Isolationsschichten gewährleistet die Kapazitätsstaffelung einen zuverlässigen und effizienten Betrieb von Hochspannungssystemen. Das Verständnis dieser Prinzipien ermöglicht es Ingenieuren, Durchführungen zu entwerfen, die zur langfristigen Sicherheit und Zuverlässigkeit der elektrischen Energieübertragung beitragen.
Bei Nanjing Rainbow Electric Co., Ltd. (NJREC) , wir sind auf hochwertige Hochspannungsdurchführungen mit fortschrittlicher Kapazitätsbewertungstechnologie spezialisiert. Unser Fachwissen stellt sicher, dass jede Buchse auf optimale Leistung, Haltbarkeit und Sicherheit ausgelegt ist. Wenn Sie Ihre elektrischen Systeme verbessern möchten oder maßgeschneiderte Lösungen für Ihre spezifischen Anforderungen benötigen, laden wir Sie ein, Kontakt mit uns aufzunehmen. Unser Team ist bereit, Ihnen die besten Produkte und Unterstützung für Ihre Hochspannungsanwendungen zu bieten.
Durch die Kapazitätsabstufung wird sichergestellt, dass die elektrische Belastung gleichmäßig auf die Isolierschichten der Durchführung verteilt wird, wodurch übermäßige Spannungsgradienten verhindert und die Wahrscheinlichkeit eines Isolationsversagens verringert wird.
Elektrische Belastungen können zu Isolationsschäden, Teilentladungen und letztendlich zum Ausfall von Hochspannungsdurchführungen führen, wodurch sich deren Effizienz und Lebensdauer verringern.
Durch die Kapazitätsabstufung werden elektrische Belastungen und Teilentladungen minimiert, was die Zuverlässigkeit, Lebensdauer und Gesamtleistung der Durchführung in Hochspannungssystemen erhöht.
Materialien wie Papier-Öl-Isolierung, harzimprägniertes Papier und Epoxidharze werden aufgrund ihrer hervorragenden dielektrischen Eigenschaften häufig zur Kapazitätsbewertung verwendet.
Hochspannungsdurchführungen sollten regelmäßig auf elektrische Leistung und mechanische Festigkeit überprüft und getestet werden, wobei die Wartungspläne je nach Betriebsbedingungen und Herstellerrichtlinien variieren können.
