Transformatoren sind unverzichtbare Bestandteile elektrischer Energiesysteme und ermöglichen eine effiziente Übertragung und Verteilung von Strom über große Entfernungen. Während viele mit der allgemeinen Funktion von Transformatoren vertraut sind – das Erhöhen oder Senken von Spannungspegeln – übersehen einige möglicherweise die entscheidende Rolle, die sie dabei spielen Transformatordurchführungen . Diese Komponenten mögen unbedeutend erscheinen, sind aber für den sicheren und zuverlässigen Betrieb des Transformators unerlässlich.
Im Kern bietet eine Transformatordurchführung einen sicheren, isolierten Pfad für den Durchgang elektrischer Leiter von den internen Wicklungen des Transformators zu den externen Schaltkreisen. Ohne Durchführungen wären die elektrischen Verbindungen anfällig für Kurzschlüsse, Stromausfälle und mechanische Beschädigungen.
A Eine Transformatordurchführung ist eine Isoliervorrichtung, die es einem elektrischen Leiter ermöglicht, sicher durch eine geerdete Barriere wie den Transformatorkessel oder das Gehäuse zu gelangen. Die Durchführung bietet sowohl elektrische Isolierung als auch mechanische Unterstützung, um einen unbeabsichtigten Kontakt zwischen dem Leiter und dem geerdeten Transformatorgehäuse zu verhindern.
Im Inneren eines Transformators erzeugen Ober- und Niederspannungswicklungen die notwendige Spannungswandlung. Diese Wicklungen müssen an externe Stromleitungen oder Stromkreise angeschlossen werden. Die Durchführungen dienen als Leitung für diese Verbindungen und sorgen für die elektrische Isolierung zwischen dem unter Spannung stehenden Leiter und dem geerdeten Metallgehäuse.
Transformatoren arbeiten unter hohen Spannungen, die oft zwischen einigen Kilovolt (kV) und Hunderten von kV liegen. Die Durchführung muss dieser Spannungsdifferenz ohne elektrischen Ausfall standhalten. Daher bestehen sie aus hochwertigen Isoliermaterialien wie Porzellan oder Epoxidharz, die für dielektrische Festigkeit sorgen – also die Fähigkeit, elektrischen Belastungen standzuhalten.
Darüber hinaus sorgen Durchführungen für mechanische Festigkeit, indem sie den Leiter stützen und sicherstellen, dass er trotz Vibrationen, Wärmeausdehnung oder äußeren Kräften wie Wind oder seismischen Ereignissen sicher positioniert bleibt. Die Integrität dieser mechanischen Unterstützung ist entscheidend für die langfristige Zuverlässigkeit des Transformators.
Transformatordurchführungen gibt es in verschiedenen Ausführungen und Materialien, die auf spezifische Anwendungen zugeschnitten sind. Bei der Auswahl der richtigen Durchführung für Ihr Transformatorsystem ist es wichtig, die Unterschiede zu verstehen.

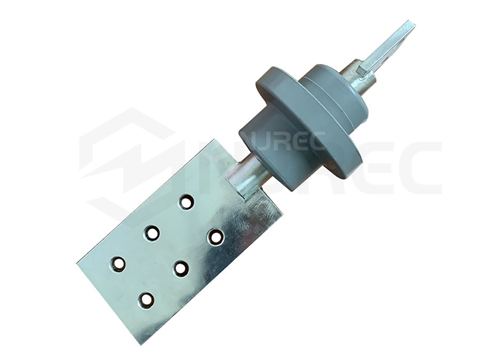

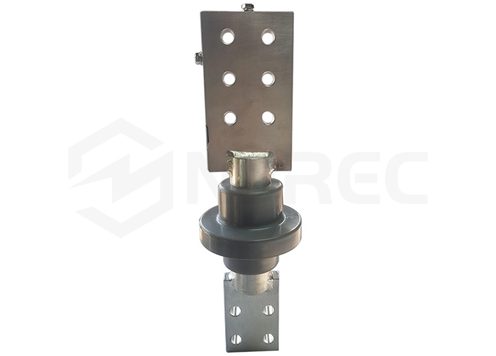

Epoxidharzdurchführungen sind relativ moderne Innovationen, bei denen fest gegossenes Epoxidharz zur Isolierung des Leiters verwendet wird. Das Epoxidmaterial wird um den Leiter geformt und verfügt über interne Ausgleichsschichten, um die elektrische Belastung gleichmäßig zu verteilen.
Vorteile:
Kompaktes und leichtes Design, ideal für Installationen mit begrenztem Platzangebot.
Hervorragende mechanische Festigkeit und Schlagfestigkeit.
Hervorragende Feuchtigkeitsbeständigkeit durch versiegelte Konstruktion.
Kompatibel mit Trockentransformatoren und Öltransformatoren.
Einfachere Herstellung mit präzisen Formen für individuelle Anwendungen.

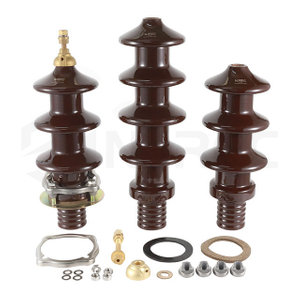

Porzellandurchführungen sind traditionell und werden häufig in Leistungstransformatoren verwendet. Porzellan besteht aus gebrannten Keramikmaterialien und bietet eine hervorragende elektrische Isolierung und mechanische Festigkeit.
Vorteile:
Bewährte Langzeitzuverlässigkeit im Außenbereich.
Hohe Beständigkeit gegen UV-Strahlung, Witterungseinflüsse und Verschmutzung.
Gut verstandene Leistungsmerkmale über jahrzehntelange Nutzung hinweg.
Allerdings sind Porzellanbuchsen schwer und spröde, wodurch sie anfälliger für Schäden durch mechanische Stöße und Transport sind.
Verbundbuchsen kombinieren Materialien, häufig unter Verwendung von glasfaserverstärktem Polymer und Silikonkautschuk. Diese Buchsen bieten eine leichte, hydrophobe und wetterbeständige Alternative zu Porzellan.
Vorteile:
Reduziertes Gewicht vereinfacht die Installation.
Überlegene Beständigkeit gegen Umweltschadstoffe.
Die verbesserte Hydrophobie hilft, Verschmutzung und Feuchtigkeitsansammlung zu widerstehen.
Verbunddurchführungen erfreuen sich zunehmender Beliebtheit in Umgebungen mit hoher Verschmutzung oder Salznebelbelastung, wie beispielsweise in Küstenumspannwerken.
Durchführungen werden auch nach der Art des Transformatorisolationssystems kategorisiert:
Öldurchführungen sind für den Betrieb untergetaucht in Transformatoröl ausgelegt. Das Öl fungiert als zusätzliches Isoliermedium und Kühlmittel.
Trockendurchführungen arbeiten in Transformatoren ohne Öl und mit fester Isolierung. Diese treten häufig bei Installationen in Innenräumen und an umweltsensiblen Orten auf.
Jeder Typ hat spezifische Designanforderungen, um die Durchschlagsfestigkeit und mechanische Robustheit unter Betriebsbedingungen aufrechtzuerhalten.
Um einen zuverlässigen Betrieb zu gewährleisten, müssen Durchführungen strenge elektrische und mechanische Leistungsstandards erfüllen. Im Folgenden sind wichtige Kennzahlen aufgeführt, die zur Bewertung von Buchsen verwendet werden.
Die Spannungsfestigkeit ist ein Maß für das maximale elektrische Feld, dem die Isolierung ohne Durchschlag standhalten kann. Die hohe Spannungsfestigkeit sorgt dafür, dass die Durchführung selbst bei transienten Überspannungen wie Blitzüberspannungen Überschläge oder Kurzschlüsse verhindert.
Die Kriechstrecke ist der kürzeste Weg entlang der Oberfläche des Isoliermaterials zwischen dem unter Spannung stehenden Leiter und geerdeten Teilen. Eine längere Kriechstrecke verbessert die Widerstandsfähigkeit gegen Oberflächenkriechstrom und Verschmutzungsaufbau, was in verschmutzten oder nassen Umgebungen von entscheidender Bedeutung ist.
Durchführungen müssen den Nennstrom des Transformators sicher und ohne übermäßige Erwärmung tragen. Das Material- und Leiterdesign muss eine effiziente Leitung ermöglichen und gleichzeitig eine thermische Verschlechterung der Isolierung verhindern.
Durchführungen müssen mechanischen Belastungen durch das Gewicht des Leiters, Vibrationen und äußere Kräfte standhalten. Dazu gehört die Widerstandsfähigkeit gegenüber Biege-, Druck- und Torsionskräften, wodurch die physikalische Integrität der Isolierung gewährleistet wird.
Die Durchführungsisolierung muss dem Betriebstemperaturbereich des Transformators standhalten. Übermäßige Hitze kann die Isolierung beeinträchtigen und zu einem vorzeitigen Ausfall führen. Materialien mit hoher thermischer Stabilität und guten Wärmeableitungseigenschaften verlängern die Lebensdauer.
Transformatordurchführungen spielen eine entscheidende Rolle bei der Aufrechterhaltung der allgemeinen Sicherheit und Zuverlässigkeit von Stromverteilungssystemen.
Schlecht isolierte oder beschädigte Durchführungen können interne Kurzschlüsse, Lichtbogenfehler oder Überschläge verursachen, die gefährlich sind und zu Transformatorausfällen oder -ausfällen führen können. Zuverlässige Durchführungen reduzieren die Wahrscheinlichkeit solcher Vorfälle, indem sie solide Isolationsbarrieren aufrechterhalten.
Fehlerhafte Durchführungen sind eine häufige Ursache für Transformatorausfälle und erfordern kostspielige Reparaturen oder Austauschvorgänge. Moderne Durchführungen aus robusten Materialien und Schutzfunktionen reduzieren den Wartungsaufwand und helfen Versorgungsunternehmen, eine kontinuierliche Stromversorgung aufrechtzuerhalten.
Durchführungen, die den Außenbedingungen ausgesetzt sind, müssen Regen, Verschmutzung, UV-Strahlung und Temperaturschwankungen standhalten. Robuste Durchführungen verhindern das Eindringen von Feuchtigkeit und Verunreinigungen, die zum Ausfall der Isolierung führen können.
Mit der zunehmenden Integration erneuerbarer Energien und Smart-Grid-Technologien sind Transformatoren dynamischen Betriebsbedingungen ausgesetzt. Fortschrittliche Buchsen mit integrierten Überwachungssensoren ermöglichen eine vorausschauende Wartung und erhöhen die Systemstabilität.
Transformatordurchführungen sind weit mehr als einfache Komponenten – sie sind entscheidend für den sicheren, effizienten und zuverlässigen Betrieb von Transformatoren. Die Auswahl des richtigen Durchführungstyps – ob Porzellan, Epoxidharz oder Verbundwerkstoff – basierend auf spezifischen Anwendungsanforderungen, Umgebungsbedingungen und Leistungskriterien ist entscheidend für die Optimierung der Lebensdauer des Transformators und die Minimierung von Betriebsrisiken.
Das Verständnis der wichtigsten Funktionen, Varianten und Leistungsstandards von Transformatordurchführungen versetzt Entwickler und Betreiber von Stromversorgungssystemen in die Lage, die Systemstabilität aufrechtzuerhalten und Ausfallzeiten zu reduzieren. Für diejenigen, die an hochwertigen, hochmodernen Durchführungslösungen interessiert sind, die auf moderne Transformatorsysteme zugeschnitten sind, bietet Nanjing Rainbow Electric Co., Ltd. ein umfangreiches Sortiment an fortschrittlichen Isolationsprodukten. Ihre umfassende Branchenexpertise und ihr Engagement für Innovation machen sie zu einem vertrauenswürdigen Partner bei der Stärkung der Energieinfrastruktur.
