في عالم أنظمة الطاقة الكهربائية، غالبًا ما يتجه الاهتمام إلى المحولات وقواطع الدوائر الكهربائية والمحطات الفرعية الكبيرة. ومع ذلك، من بين هذه المكونات الحاسمة يكمن البطل الذي غالبًا ما يتم تجاهله: جلبة المحولات. تعتبر جلبة المحولات أكثر من مجرد موصل، فهي قطعة حيوية تحدد ما إذا كانت الكهرباء ذات الجهد العالي تتحرك بأمان عبر النظام أو تؤدي إلى أعطال مكلفة. في NJREC، نقوم بتصميم وتوريد مجموعة شاملة من البطانات المحولة لمجموعة واسعة من تطبيقات الطاقة، مما يضمن المتانة والسلامة والتوافق عبر معايير ANSI وDIN وEN.

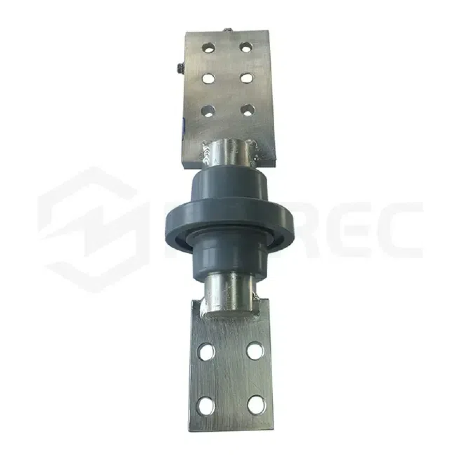

جلبة المحولات عبارة عن هيكل عازل يمكّن موصل الجهد العالي من المرور عبر العلبة المؤرضة للمحول أو مجموعة المفاتيح الكهربائية دون التسبب في تفريغ كهربائي أو قوس كهربائي. إنه يلعب دورًا مزدوجًا: توفير العزل والدعم الميكانيكي للموصلات. تضمن هذه البطانات إمكانية تدفق التيار داخل المحول أو خارجه دون المساس بسلامة المعدات أو الموظفين المحيطين.
في حين أن البطانات الكهربائية العامة تؤدي أيضًا واجبات العزل، فقد تم تصميم البطانات المحولات خصيصًا لأنظمة نقل الجهد العالي. قد تكون البطانات الكهربائية القياسية كافية للجهود المنخفضة أو التطبيقات الداخلية، ولكن يجب أن تتحمل البطانات المحولات الظروف البيئية القاسية والضغط الكهربائي الكبير. وهي تشتمل على هياكل داخلية متقدمة مثل طبقات التدريج السعوية، وهي مصنوعة من مواد متينة للغاية، مما يميزها عن البطانات الشائعة المستخدمة في التركيبات الكهربائية الأقل تطلبًا.
يوجد داخل جلبة المحولات ذات الجهد العالي تصميم عازل متطور، يُشار إليه غالبًا بالدرجات السعوية. يستخدم هذا الهيكل طبقات متناوبة من العزل والمواد الموصلة لتوزيع المجالات الكهربائية بالتساوي وتقليل تركيز الضغط، مما يساعد على منع الانهيار الكهربائي. عادةً ما يكون الموصل الداخلي محاطًا بجسم عازل يحميه من الأجزاء المؤرضة للمحول، مما يسمح للتيار بالمرور بأمان.
يمنع العزل المتدرج التفريغ الجزئي ويضمن الاستقرار التشغيلي على المدى الطويل. يجب أن يتم تصميم وتصنيع هذا النظام الداخلي بدقة، خاصة بالنسبة للبطانات المخصصة لمحولات الجهد العالي في البيئات القاسية.
يمكن تصنيع الغلاف الخارجي لجلبة المحولات من عدة مواد، تقدم كل منها خصائص أداء مختلفة:
البطانات الخزفية مفضلة لقوتها الميكانيكية، ومقاومتها للعوامل الجوية، ومتانتها على المدى الطويل. إنها مثالية للاستخدام الخارجي والجهد العالي.
تتميز البطانات الإيبوكسي بخفة الوزن وسهولة التعامل معها وتوفر خصائص عازلة ممتازة. إنها مفيدة بشكل خاص في التركيبات المدمجة أو الداخلية.
توفر البطانات الراتنجية، خاصة تلك المستخدمة في المحولات من النوع الجاف، حلاً لا يحتاج إلى صيانة مع أداء مستقر في البيئات الحساسة لدرجة الحرارة.
في NJREC، نقوم بتصنيع البطانات المحولة باستخدام المواد الثلاث لاستيعاب التطبيقات المختلفة ومستويات الجهد، بدءًا من محولات التوزيع إلى أنظمة النقل.
يتم تصنيع بطانات المحولات وفقًا لمعايير وطنية ودولية مختلفة، مما يضمن التوافق مع المحولات والمفاتيح الكهربائية في جميع أنحاء العالم:
تم تصميم البطانات المحولة ANSI وفقًا لإرشادات المعهد الوطني الأمريكي للمعايير. وتستخدم هذه على نطاق واسع في شبكات الطاقة في أمريكا الشمالية والمحولات المغمورة بالزيت.
تتبع البطانات المحولة DIN معايير الصناعة الألمانية. وهي شائعة في الأنظمة الكهربائية الأوروبية وتوفر أداءً مدمجًا وفعالاً.
تتوافق البطانات القياسية EN (المعايير الأوروبية) مع مجموعة واسعة من تصميمات المحولات الأوروبية وغالبًا ما يتم اختيارها للتطبيقات الدولية.
لا تحدد هذه المعايير الأبعاد وواجهات التركيب فحسب، بل تحدد أيضًا قوة العزل الكهربائي وتحمل درجة الحرارة وأداء الضغط الميكانيكي. توفر NJREC بطانات معتمدة تلبي أو تتجاوز جميع هذه المعايير الثلاثة، مما يمنح العملاء المرونة في اختيار ما يناسب أنظمتهم بشكل أفضل.
بالإضافة إلى المعايير، يتم تصنيف البطانات المحولات أيضًا حسب المواد وجهد التشغيل:
تستخدم البطانات ذات الجهد المنخفض (حتى 1 كيلو فولت) في المحولات السكنية والتجارية الخفيفة.
تخدم البطانات ذات الجهد المتوسط (1 كيلو فولت إلى 36 كيلو فولت) معظم التطبيقات الصناعية والبلدية.
تعتبر البطانات ذات الجهد العالي (أعلى من 36 كيلو فولت، وحتى 52 كيلو فولت) ضرورية لأنظمة النقل والمحطات الفرعية لمسافات طويلة.
غالبًا ما يتأثر اختيار المواد بمستوى الجهد وظروف التثبيت والتعرض البيئي. تدعم NJREC هذه التصنيفات بمخزون واسع من البطانات القياسية وتقدم حلولاً مخصصة عند الطلب.
لا غنى عن البطانات المحولة في أي تطبيق يتم فيه استخدام المحول. قد يختلف دورها وتكوينها حسب نوع النظام:
تعتمد أنظمة الجهد المنخفض على البطانات للتفاعل مع شبكات التوزيع بأمان.
تستخدم أنظمة الجهد المتوسط البطانات الأكثر قوة للتعامل مع الأحمال الصناعية المتقلبة.
تتطلب أنظمة الجهد العالي جلبات مصممة بعناية يمكنها إدارة تدرجات الجهد القصوى دون حدوث أي عطل.
تم تصميم البطانات المحولة خصيصًا لنوع المحول الذي تم تركيبها فيه. تشمل الأمثلة الرئيسية ما يلي:
غالبًا ما تستخدم المحولات المثبتة على الوسادة البطانات المدمجة المعزولة بالإيبوكسي والتي يمكنها تحمل الضغوط البيئية.
تستخدم المحولات من النوع الجاف البطانات الراتنجية التي لا تعتمد على الزيت العازل وهي مثالية للأماكن الداخلية أو المغلقة.
تستخدم المحولات المغمورة بالزيت عادةً البطانات المصنوعة من البورسلين أو الإيبوكسي القادرة على العمل في البيئات المملوءة بالسوائل للحصول على عزل فائق.
في NJREC، نقوم بتوريد البطانات المُحسّنة لجميع أنواع المحولات هذه، مما يضمن أن نظامك يعمل بكفاءة عالية وأقصى قدر من الأمان.
يمكن أن تؤدي جلبة المحولات سيئة الصنع إلى فشل النظام وتلف المعدات وحتى انقطاع التيار الكهربائي. ولهذا السبب تعطي NJREC الأولوية للجودة والشهادة الدولية. منتجاتنا تلبي معايير الجودة الصارمة بما في ذلك:
شهادة ISO لممارسات التصنيع المتسقة
اعتماد CNAS للاختبارات المعملية
التحقق من TUV وSGS وBV للتحقق من صحة منتج الطرف الثالث
تؤكد هذه الشهادات أن البطانات لدينا لا تلبي توقعات المهندسين ومديري المشتريات في جميع أنحاء العالم فحسب، بل تتجاوزها أيضًا.
تخضع كل جلبة محول من NJREC لمجموعة كاملة من اختبارات الأداء، بما في ذلك التحليل العازل والميكانيكي والحراري. نحن نقدم تقارير اختبار كاملة النوع، ونقدم وثائق واضحة تدعم التقييمات الفنية والمتطلبات التنظيمية. بالنسبة للعملاء ذوي الاحتياجات المتخصصة، نقدم أيضًا البطانات المصممة خصيصًا مع جداول تسليم أسرع من معايير الصناعة - أسرع بنسبة تصل إلى 20% للطلبات المخصصة.
نماذجنا المتوفرة في المخزون جاهزة للشحن، مما يسهل على عملائنا تقليل المهلة الزمنية وتجنب تأخير المشروع.
تعتبر البطانات المحولات هي الواجهة المهمة بين أنظمة الجهد العالي ومرفقات المحولات المؤرضة. أنها توفر العزل والدعم الهيكلي اللازم لنقل الطاقة بشكل آمن وفعال. سواء كنت بحاجة إلى جلبة محول ANSI، أو جلبة محول DIN، أو نموذج مخصص معزول بالراتنج، فإن NJREC توفر أداءً يمكنك الاعتماد عليه. يتم اختبار منتجاتنا واعتمادها وهندستها لضمان الموثوقية عبر مجموعة واسعة من تطبيقات المحولات.
اتصل بنا اليوم لاستكشاف مجموعة جلبات المحولات الخاصة بنا أو لطلب حل مخصص يناسب احتياجات مشروعك.
