تردد فحص جلبة المحولات: كم مرة يتم فحصها

هل سبق لك أن تساءلت كم مرة البطانات المحولات تحتاج إلى فحص؟ تضمن هذه المكونات المهمة التشغيل الآمن للأنظمة الكهربائية. في هذه المقالة، سوف نستكشف أهمية البطانات المحولات وتكرار الفحص الموصى به. ستتعلم أفضل الممارسات للحفاظ على هذه الأجزاء الحيوية لتعزيز السلامة والكفاءة.



فهم البطانات المحولات

ما هي البطانات المحولات؟

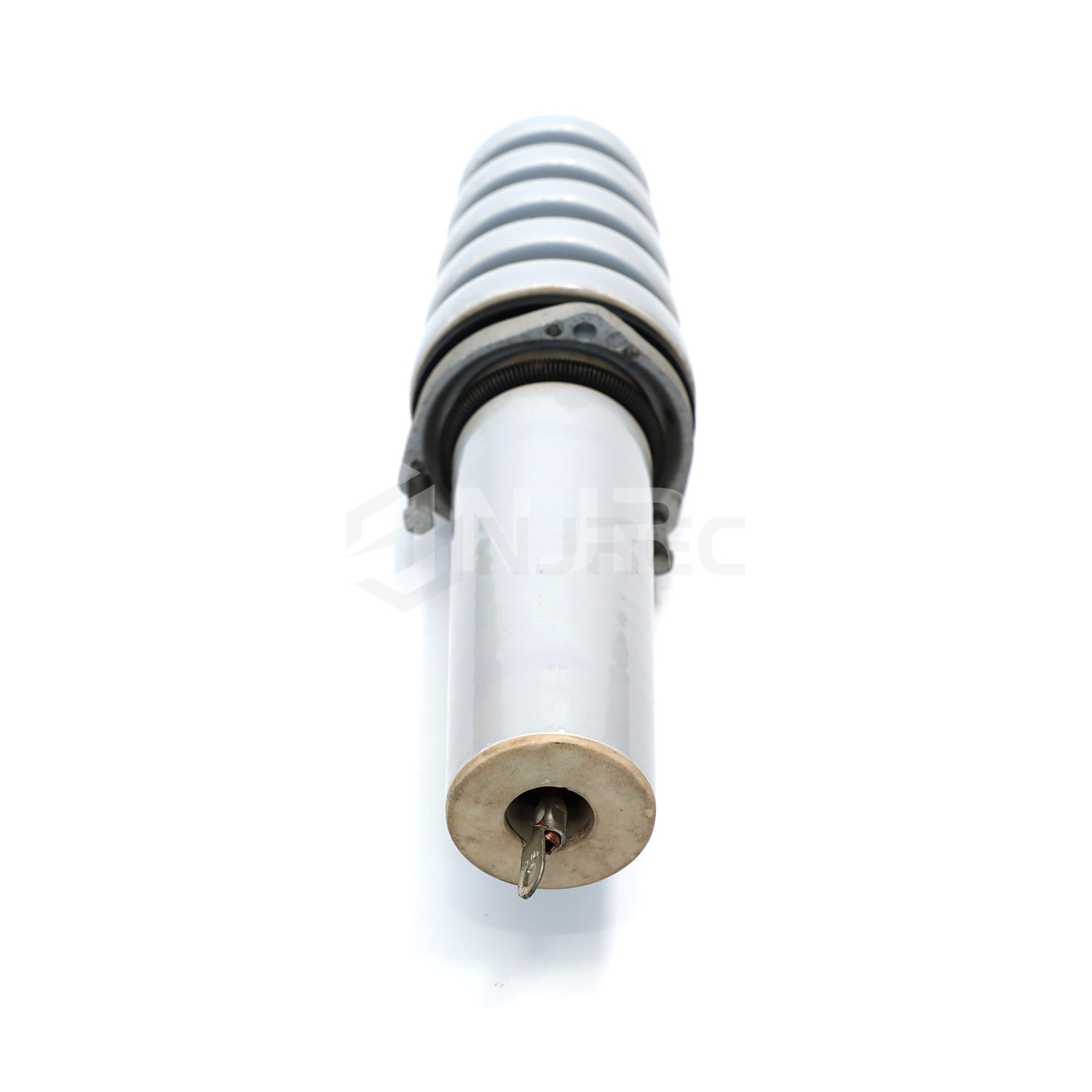

البطانات المحولات هي مكونات حاسمة في الأنظمة الكهربائية. إنها بمثابة قنوات معزولة، مما يسمح للموصلات ذات الجهد العالي بالمرور بأمان عبر الحواجز المؤرضة مثل خزانات المحولات. ومن خلال القيام بذلك، فإنها تحافظ على العزل الكهربائي وتمنع حدوث دوائر قصيرة.

هناك ثلاثة أنواع أساسية من البطانات المحولات:

● الورق المشرب بالزيت (OIP): تستخدم هذه البطانات ورقًا عازلًا مشبعًا بالزيت. فهي موثوقة وتستخدم عادة في العديد من المحولات.

● الورق المشرب بالراتنج (RIP): يستبدل هذا النوع العزل السائل براتنج الإيبوكسي الصلب، مما يقلل من مخاطر التسرب واحتياجات الصيانة.

● معزولة بالغاز (GIS): تستخدم هذه البطانات غاز SF6 المضغوط كعزل، وهي مثالية للتركيبات المدمجة والتطبيقات ذات الجهد العالي.

نوع البطانة	الميزات الرئيسية	التطبيقات المشتركة
الورق المشرب بالزيت (OIP)	عزل سائل، تصميم تقليدي	المحولات القياسية
الورق المشرب بالراتنج (RIP)	عزل متين، لا يحتاج إلى صيانة	الأنظمة الكهربائية الحديثة
معزول بالغاز (GIS)	مدمجة، عالية الجهد، صديقة للبيئة	المفاتيح الكهربائية المعزولة بالغاز

العزل في البطانات المحولات أمر حيوي. فهو يضمن عدم تسرب الطاقة الكهربائية إلى الهياكل المؤرضة، مما قد يؤدي إلى أعطال كارثية. يعمل العزل بشكل صحيح على حماية المعدات والأفراد من الأعطال الكهربائية الخطيرة.

لماذا تعتبر البطانات المحولات مهمة؟

تلعب البطانات المحولات دورًا حاسمًا في العزل الكهربائي والسلامة. فهي تساعد في الحفاظ على سلامة النظام الكهربائي عن طريق منع الأخطاء التي قد تؤدي إلى انقطاع التيار الكهربائي أو تلف المعدات. عندما تفشل البطانات، يمكن أن تكون العواقب وخيمة.

يمكن أن يؤدي عدم صيانة البطانات المحولة إلى عدة مشاكل، بما في ذلك:

● فشل العزل: مع مرور الوقت، يمكن أن يتدهور العزل، مما يؤدي إلى حدوث دوائر قصيرة وتلف المعدات.

● التحميل الزائد: إذا لم يتم فحص البطانات بانتظام، فقد تتعرض لأحمال تفوق طاقتها، مما يؤدي إلى ارتفاع درجة الحرارة.

● أخطاء التصميم/التصنيع: يمكن أن تفشل البطانات سيئة التصميم أو التصنيع بشكل غير متوقع، مما يتسبب في حدوث اضطرابات تشغيلية كبيرة.

تظهر البيانات التاريخية أن العديد من حالات فشل المحولات يمكن إرجاعها إلى مشكلات الجلبة. على سبيل المثال، يعد انهيار العزل ودخول الرطوبة من الأسباب الشائعة. يمكن أن تساعد عمليات الفحص والصيانة المنتظمة في تحديد هذه المشكلات مبكرًا، مما يمنع الإصلاحات المكلفة ويضمن موثوقية الأنظمة الكهربائية.

باختصار، يعد فهم البطانات المحولة أمرًا ضروريًا للحفاظ على العمليات الكهربائية الآمنة والفعالة. لا يمكن المبالغة في تقدير دورها في العزل والسلامة، مما يجعل عمليات التفتيش والصيانة المنتظمة أمرًا بالغ الأهمية لمنع الأعطال.



تردد التفتيش على البطانات المحولات

كم مرة يجب فحص البطانات المحولات؟

عندما يتعلق الأمر ببطانات المحولات، فإن عمليات التفتيش المنتظمة أمر بالغ الأهمية. تقترح التوصيات العامة إجراء عمليات تفتيش سنوية كممارسة قياسية. يساعد هذا التردد في اكتشاف المشكلات المحتملة مبكرًا، مما يضمن موثوقية النظام الكهربائي. ومع ذلك، بالنسبة للتطبيقات الحرجة أو البطانات القديمة، قد يكون من الضروري زيادة وتيرة الفحص.

على سبيل المثال، يجب فحص المحولات في البيئات القاسية أو تلك التي تتعرض لأحمال ثقيلة بشكل متكرر. يمكن لهذا النهج الاستباقي أن يمنع حالات الفشل غير المتوقعة ووقت التوقف عن العمل المكلف.

العوامل المؤثرة على فترات التفتيش

هناك عدة عوامل تؤثر على عدد المرات التي يجب فيها فحص جلبات المحولات:

● عمر المحول والبطانات: المعدات القديمة أكثر عرضة للتآكل، مما يستلزم إجراء فحوصات متكررة. مع تقدم عمر البطانات، يمكن أن تتدهور خصائص العزل الخاصة بها، مما يزيد من خطر الفشل.

● الظروف البيئية: يمكن أن تؤثر الرطوبة والتلوث ودرجات الحرارة القصوى على صحة البطانة. على سبيل المثال، قد تواجه البطانات في المناطق الساحلية تدهورًا متسارعًا بسبب التعرض للملح.

● ظروف التحميل وإجهاد التشغيل: تتعرض المحولات التي تعمل بالقرب من سعتها القصوى لمزيد من الضغط. يمكن أن يؤدي ذلك إلى ارتفاع درجة الحرارة وانهيار العزل، مما يجعل إجراء عمليات فحص منتظمة أمرًا ضروريًا.

أبرزت دراسة أجرتها شركة Hartford Steam Boiler Inspection & Insurance Co. أن فشل العزل وأخطاء التصميم/التصنيع هي الأسباب الرئيسية لفشل المحولات. يمكن أن تساعد عمليات التفتيش المنتظمة في تحديد هذه المشكلات قبل تفاقمها.

ما يجب مراعاته عند تحديد وتيرة التفتيش

عند تحديد عدد المرات التي يجب فيها فحص جلبات المحولات، هناك العديد من الاعتبارات الرئيسية التي تلعب دورًا.

● توصيات الشركة المصنعة: ارجع دائمًا إلى إرشادات الشركة المصنعة. توفر هذه التوصيات رؤى قيمة مصممة خصيصًا لنماذج محولات محددة وسياقاتها التشغيلية.

● بيانات الأداء التاريخية: تحليل نتائج التفتيش السابقة يمكن أن يكشف عن الاتجاهات. إذا حددت عمليات التفتيش السابقة مشكلات متكررة، فقد يشير ذلك إلى الحاجة إلى إجراء فحوصات أكثر تكرارًا.

● التأثير البيئي: يؤثر موقع المحول بشكل كبير على صحة البطانة. على سبيل المثال، قد تتراكم الملوثات في البطانات في المناطق الصناعية بسرعة أكبر، مما يستلزم زيادة تكرار الفحص.

● مقارنة ممارسات الفحص: تتطلب الأنواع المختلفة من المحولات أساليب فحص مختلفة. قد يكون للمحولات المملوءة بالسائل احتياجات صيانة مختلفة مقارنة بالمحولات من النوع الجاف.

الجانب التفتيش	المحولات المملوءة بالسوائل	المحولات من النوع الجاف
تردد التفتيش	سنوي، وأكثر تواتراً بالنسبة للوحدات الأقدم	سنوي، قد يختلف حسب الظروف
الاعتبارات البيئية	مراقبة مستويات الزيت والتسريبات	التنظيف المنتظم لإزالة الغبار
القضايا المشتركة	تسرب الزيت، فشل العزل	تراكم الغبار، وارتفاع درجة الحرارة

من خلال النظر في هذه العوامل، يمكنك وضع جدول فحص مخصص يعزز موثوقية وسلامة البطانات المحولة الخاصة بك. يؤدي هذا النهج الاستباقي في النهاية إلى عمليات أكثر كفاءة وتقليل مخاطر الفشل.



أفضل الممارسات لفحص البطانات المحولات

تقنيات الفحص البصري

تعتبر عمليات الفحص البصري خطوة أولى حاسمة في تقييم حالة البطانات المحولات. عند إجراء عمليات التفتيش هذه، هناك جوانب رئيسية يجب التحقق منها:

● علامات التآكل والتلف: ابحث عن الشقوق أو الرقائق أو غيرها من العيوب المرئية على سطح الجلبة. يمكن أن تشير هذه إلى مشكلات خطيرة قد تؤدي إلى الفشل.

● التلوث: تحقق من عدم وجود أوساخ أو تسرب زيت أو أي مواد غريبة يمكن أن تؤثر على أداء العزل. البطانات الملوثة أكثر عرضة للفشل.

بالإضافة إلى ذلك، من الضروري فحص الأختام والحشيات. تمنع هذه المكونات دخول الرطوبة وتحافظ على سلامة العزل. إذا تعرضت للتلف أو التآكل، فقد يؤدي ذلك إلى مشاكل كبيرة.

لإجراء عمليات فحص بصري فعالة، ستحتاج إلى بعض الأدوات الأساسية:

● مصباح يدوي: لإضاءة المناطق التي يصعب رؤيتها.

● المنظار: مفيد لفحص البطانات الطويلة أو التي يصعب الوصول إليها.

● مرآة الفحص: تساعد على رؤية المناطق التي عادة ما تكون محجوبة.

تتضمن توصيات عمليات التفتيش عمليات فحص خارجية وداخلية. بالنسبة لعمليات التفتيش الداخلية، من الضروري إلغاء تنشيط المحول. وهذا يضمن السلامة ويسمح بإجراء فحص شامل للحالة الداخلية للجلبة.

الاختبارات الكهربائية لبطانات المحولات

بالإضافة إلى عمليات الفحص البصري، يوفر الاختبار الكهربائي رؤى أعمق حول صحة جلب المحولات. تشمل الاختبارات التشخيصية الرئيسية ما يلي:

● اختبار معامل القدرة: يقوم هذا بتقييم جودة العزل عن طريق قياس معامل القدرة للجلبة. يمكن أن يشير عامل الطاقة المرتفع إلى تدهور العزل.

● تحليل الغاز المذاب (DGA): يفحص هذا الاختبار الغازات المذابة في الزيت العازل. يمكن أن يكشف عن مشكلات مثل ارتفاع درجة الحرارة أو الانحناء داخل الجلبة.

يعد إجراء هذه الاختبارات الكهربائية بالتزامن مع عمليات الفحص البصري أمرًا ضروريًا. يسمح بإجراء تقييم شامل لحالة البطانة. إن مراقبة التغييرات مع مرور الوقت لا تقل أهمية. من خلال تتبع الاتجاهات في نتائج الاختبار، يمكنك تحديد المشكلات النامية قبل أن تتصاعد إلى حالات فشل.

نوع الاختبار	غاية	تكرار الاختبار
اختبار معامل القدرة	تقييم جودة العزل	سنويا أو حسب الحاجة
تحليل الغاز المذاب	يكتشف مشاكل السخونة الزائدة أو الانحناء	ربع سنوية أو نصف سنوية

إجراءات التنظيف والصيانة

يعد الحفاظ على نظافة البطانات المحولة أمرًا حيويًا لطول عمرها وأدائها. يساعد التنظيف المنتظم على منع التلوث الذي قد يؤدي إلى فشل العزل. فيما يلي بعض طرق التنظيف الموصى بها بناءً على مستويات التلوث:

● التلوث الضوئي: استخدم قطعة قماش ناعمة أو فرشاة لإزالة الغبار والحطام بلطف.

● التلوث المعتدل: يمكن استخدام محلول منظف معتدل، يليه الشطف الشامل.

● التلوث الشديد: في الحالات الشديدة، قد تكون هناك حاجة إلى خدمات تنظيف احترافية لضمان إزالة جميع الملوثات.

لا يؤدي التنظيف المنتظم إلى إطالة عمر البطانات المحولات فحسب، بل يعمل أيضًا على تحسين كفاءتها التشغيلية. بالنسبة للمحولات من النوع الجاف، من المهم بشكل خاص إزالة الغبار والحطام من العبوات. يمكن أن يؤدي تراكم الغبار إلى ارتفاع درجة الحرارة وانخفاض الأداء، لذا يعد الحفاظ على بيئة نظيفة أمرًا ضروريًا.

ومن خلال تنفيذ أفضل الممارسات هذه لفحص جلبات المحولات، يمكنك تحسين موثوقيتها وسلامتها بشكل كبير. تعد عمليات التفتيش المنتظمة والتنظيف الشامل والاختبارات الكهربائية المناسبة مكونات أساسية لاستراتيجيات الصيانة الفعالة.



عواقب إهمال عمليات التفتيش على البطانة

الأعطال الشائعة المرتبطة بسوء صيانة البطانة

يمكن أن يؤدي إهمال عمليات فحص جلبة المحولات إلى حدوث أعطال خطيرة، وخاصة فشل العزل. غالبًا ما يحدث انهيار العزل بسبب عوامل مثل دخول الرطوبة وارتفاع درجة الحرارة وشيخوخة المواد. عندما يفشل العزل، فإنه يؤثر على قدرة البطانة على العمل، مما يؤدي إلى حدوث أعطال كهربائية محتملة.

توضح العديد من دراسات الحالة تأثير فشل الجلبة. على سبيل المثال، واجهت إحدى شركات المرافق الكبرى انقطاعًا كبيرًا في الخدمة عندما تسبب فشل في الجلبة في توقف أحد المحولات عن العمل. أدى هذا الحادث إلى فقدان الخدمة لآلاف العملاء وتكبد تكاليف إصلاح باهظة. تشير الإحصائيات إلى أن ما يقرب من 30٪ من أعطال المحولات تعزى إلى مشكلات تتعلق بالبطانات.

يمكن أن تتفاقم المشكلات البسيطة، مثل الشقوق الصغيرة أو التلوث الطفيف، إلى حالات فشل كبيرة إذا لم تتم معالجتها على الفور. على سبيل المثال، قد يسمح شق صغير بدخول الرطوبة، مما يؤدي إلى تدهور العزل. مع مرور الوقت، يمكن أن يؤدي ذلك إلى ارتفاع درجة الحرارة، والانحناء، وفي نهاية المطاف، فشل ذريع للمحول.

مخاطر السلامة والآثار الاقتصادية

لا يمكن التغاضي عن مخاطر السلامة المرتبطة بفشل جلبة المحولات. عندما تفشل البطانات، فإنها يمكن أن تسبب ماسًا كهربائيًا، مما يشكل خطر الحريق. بالإضافة إلى ذلك، يمكن أن يؤدي إطلاق الزيت العازل إلى خلق مخاطر بيئية، مما يؤدي إلى عمليات تنظيف مكلفة.

كما أن إهمال الصيانة له آثار اقتصادية كبيرة. يمكن أن تكون التكاليف المرتبطة بالإصلاحات ووقت التوقف عن العمل وفقدان الإنتاجية مذهلة. على سبيل المثال، يمكن أن يؤدي فشل محول واحد إلى تكاليف إصلاح تتجاوز 100000 دولار، ناهيك عن التأثير المالي لانقطاع الخدمة.

الآثار المترتبة على التكلفة	الأثر المالي المقدر
تكاليف الإصلاح	50,000 دولار - 100,000 دولار لكل فشل
تكاليف التوقف	10.000 دولار - 30.000 دولار في الساعة
تنظيف البيئة	20,000 - 50,000 دولار أمريكي حسب الخطورة

الصيانة الاستباقية ضرورية لتجنب هذه الأحداث الكارثية. يمكن أن تؤدي عمليات التفتيش المنتظمة والتدخلات في الوقت المناسب إلى تقليل مخاطر الفشل بشكل كبير. ومن خلال معالجة المشكلات البسيطة قبل تفاقمها، يمكن للمؤسسات حماية أصولها وضمان السلامة والحفاظ على الكفاءة التشغيلية. إن الاستثمار في الصيانة يؤتي ثماره في نهاية المطاف عن طريق منع انقطاع التيار الكهربائي المكلف وتعزيز موثوقية أنظمة المحولات.



خاتمة

تعتبر عمليات التفتيش المنتظمة لبطانات المحولات ضرورية لضمان الموثوقية والسلامة. تساعد عمليات الفحص هذه في تحديد المشكلات المحتملة في وقت مبكر، مما يمنع حالات الفشل المكلفة. يعد وضع خطة صيانة استباقية أمرًا ضروريًا للحفاظ على الأداء الأمثل. يمكن أن توفر التشاور مع المتخصصين استراتيجيات مصممة خصيصًا لتلبية الاحتياجات المحددة.

ويتم تشجيع القراء على تقييم ممارسات التفتيش الحالية الخاصة بهم. للحصول على مشورة الخبراء وخدمات الصيانة، تقدم NJREC حلولاً قيمة. تم تصميم منتجاتها لتعزيز الكفاءة والموثوقية، مما يضمن تشغيل أنظمتك بسلاسة.



التعليمات

س: كم مرة يجب فحص البطانات المحولات؟

ج: ينبغي عمومًا فحص البطانات المحولة سنويًا. ومع ذلك، بالنسبة للتطبيقات الهامة أو الوحدات القديمة، قد يكون من الضروري إجراء عمليات تفتيش أكثر تكرارًا.

س: ما هي البطانات المحولات؟

ج: البطانات المحولة هي قنوات معزولة تسمح للموصلات ذات الجهد العالي بالمرور عبر الحواجز المؤرضة بأمان.

س: لماذا من المهم فحص البطانات المحولات بانتظام؟

ج: تساعد عمليات الفحص المنتظمة لبطانات المحولات في تحديد المشكلات المحتملة مبكرًا، مما يمنع حالات الفشل المكلفة ويضمن موثوقية النظام.

س: ما هي العوامل التي تؤثر على تكرار فحص البطانات المحولات؟

ج: تشمل العوامل عمر المحول، والظروف البيئية، والإجهاد التشغيلي. كل هذا يمكن أن يؤثر على حالة البطانات المحولات.

س: ماذا يحدث إذا لم يتم فحص البطانات المحولة؟

ج: يمكن أن يؤدي إهمال عمليات الفحص إلى فشل العزل، وزيادة وقت التوقف عن العمل، وإصلاحات مكلفة بسبب أعطال المحولات غير المتوقعة.
