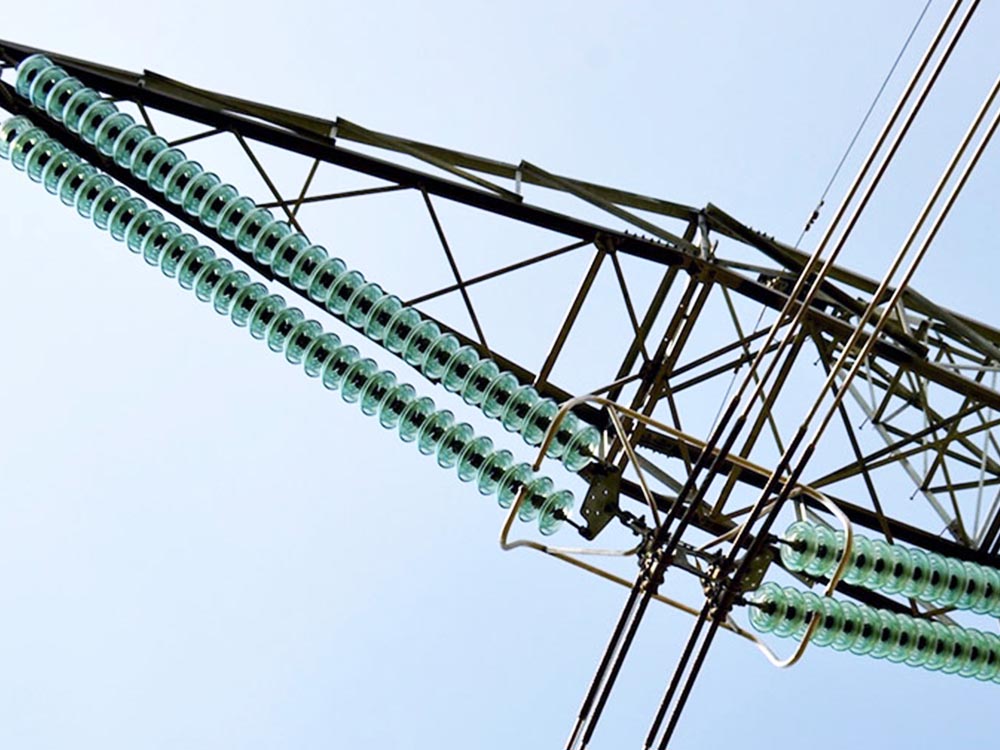

Стеклянный изолятор, используемый на линиях электропередачи



Что такое  стеклянный изолятор

Стеклянный изолятор — это устройство из стекла, исторически использовавшееся на телефонных, телеграфных и электрических линиях электропередачи для электрической изоляции провода (проводника) от несущей конструкции (столба, башни или штыря траверсы). Его основная задача — предотвратить протекание электрического тока по опоре в землю, гарантируя, что он останется внутри провода.

Вот разбивка его ключевых аспектов:

1. Функция:

• Электрическая изоляция: действует как физический барьер с высокой диэлектрической прочностью (устойчивостью к электрическому пробою), предотвращая утечку тока от проводника под напряжением к заземленному столбу/вышке.

• Механическая поддержка: надежно удерживает проволоку на месте, часто с помощью канавок или стяжек.

• Защита окружающей среды: его форма помогает защититься от дождя, снега и загрязнений, сохраняя изоляционные свойства даже во влажных/грязных условиях. «Юбки» увеличивают путь утечки на поверхность.

2. Особенности дизайна:

3. Форма колокола или булавки: наиболее распространенный исторический дизайн напоминает перевернутый колокол с одной или несколькими широкими «юбками» (выступающими краями).

• Юбки: увеличивают расстояние, которое электричество должно пройти по поверхности (расстояние утечки), чтобы достичь полюса, что повышает производительность во влажную погоду.

•


• Точки капель/подрезы: Острые края под юбкой предназначены для разрушения поверхностного натяжения воды, стимулируя капли падать, а не образовывать непрерывный проводящий путь.

• Внутренняя резьба (отверстие): привинчивается к металлическому или деревянному «штифту», установленному на поперечине шеста/башни.

• Канавка для провода/область стяжки: канавка или область сверху, где токопроводящий провод укладывается и закрепляется стяжной проволокой.

4. Почему использовалось стекло:

• Отличный изолятор: Стекло по своей сути является очень плохим проводником электричества.

• Видимость: дефекты (пузыри, трещины, включения), которые могут ухудшить прочность изоляции, легко видны во время производственного контроля и эксплуатации. Это было ключевым преимуществом перед ранним фарфором.

• Долговечность: Устойчив к атмосферным воздействиям, озону и УФ-излучению.

• Низкая стоимость (первоначально): методы массового производства сделали их относительно недорогими для своего времени.

История

1. Революционная ранняя инфраструктура: обеспечила безопасное и повсеместное расширение телеграфных и телефонных сетей (с середины 1800-х годов) и раннее распределение электроэнергии, соединяющее сообщества.

2. Блестящая инновация – видимость дефектов: прозрачность стекла была ключевым преимуществом в области безопасности. Дефекты (пузыри/трещины), нарушающие изоляцию, были легко обнаружены во время производства и проверки, что является большим преимуществом по сравнению с ранним непрозрачным фарфором.

3. Массовое производство и доступность: хорошо подходят для эффективных методов формования стекла, что делает их относительно недорогими и легко доступными для быстрорастущих коммунальных сетей.

4. Эффективная устойчивость к погодным условиям: их гладкая поверхность и специально разработанные «юбки» эффективно защищают от дождя и снега, сохраняя изоляцию даже во влажных условиях за счет увеличения пути утечки через поверхность.

5. Долговечность и стабильность: Высокая устойчивость к озону, ультрафиолетовому излучению и химическому воздействию – многие из них выдержали десятилетия воздействия этих элементов.





Типы стеклянных изоляторов

NJREC производит полный спектр стеклянных изоляторов для линий электропередачи и распределения высокого напряжения. В нашу линейку входят стандартные стеклянные изоляторы (например, U40, U70, U120, U160, U210, U300), изоляторы с защитой от загрязнений (U120BP/U210BP), аэродинамические стеклянные изоляторы (UG70BSA/U120BLA), изоляторы с двойным зевом и стеклянные изоляторы с заземленной цепью (U70CN/U120C). Дополнительные варианты включают стеклянные изоляторы для линейных опор, изоляторы штыревого типа и многое другое. Эти изоляторы в основном используются для изоляции, подвешивания и поддержки проводов, а также для выдерживания механического напряжения на высоковольтных воздушных линиях. Благодаря совместимости по напряжению от 10 до 1000 кВ и номинальной механической прочности от 40 до 550 кН, изоляторы NJREC идеально подходят для коммунальных предприятий, подстанций и сетевой инфраструктуры по всему миру.
