En los sistemas de energía eléctrica, elegir el estándar adecuado para componentes como Los bushings de transformadores no son solo una decisión técnica: es un paso crucial que puede afectar la seguridad operativa, la compatibilidad de los equipos y la confiabilidad a largo plazo. A medida que la infraestructura energética se interconecta más globalmente, los ingenieros y los equipos de adquisiciones a menudo enfrentan una pregunta clave: ¿deberían seleccionar un casquillo de transformador ANSI o un casquillo de transformador DIN para su proyecto? Cada estándar trae sus propias reglas dimensionales, características de rendimiento y entornos de aplicación ideales. En NJREC, fabricamos casquillos para transformadores estándar ANSI y DIN para garantizar que nuestros clientes globales tengan acceso a soluciones de aislamiento certificadas de alto rendimiento que se integran perfectamente con diseños de transformadores locales e internacionales.
ANSI (Instituto Nacional Estadounidense de Estándares) y DIN (Deutsches Institut für Normung) establecen requisitos integrales para las dimensiones de los casquillos del transformador, tensiones nominales, capacidad de corriente y estructura de instalación. Si bien ambas normas tienen como objetivo garantizar la confiabilidad y seguridad de los sistemas eléctricos, sus parámetros difieren significativamente.
Los casquillos para transformadores ANSI se utilizan ampliamente en América del Norte y partes de Asia. Siguen perfiles geométricos estrictos para bridas de montaje, distancias de fuga y conexiones de terminales. Los productos típicos de casquillos ANSI admiten clases de voltaje como 5 kV, 15 kV, 25 kV y hasta 52 kV, y están diseñados para soportar altas temperaturas ambiente y niveles de tensión eléctrica.
Los casquillos de transformador DIN , por el contrario, son más comunes en Europa y regiones influenciadas por las normas IEC. Los casquillos DIN presentan perfiles más modulares, con diseños externos más compactos y estructuras de paso de corriente integradas. Los estándares DIN permiten una mayor flexibilidad en diseños de aparamenta compactos, especialmente en subestaciones cerradas o diseños de transformadores interiores.
NJREC cumple totalmente con los estándares de diseño ANSI y DIN y produce casquillos que se alinean con precisión con los diámetros del círculo de pernos, las distancias de fuga y las clasificaciones de voltaje requeridas por los usuarios finales en todo el mundo.

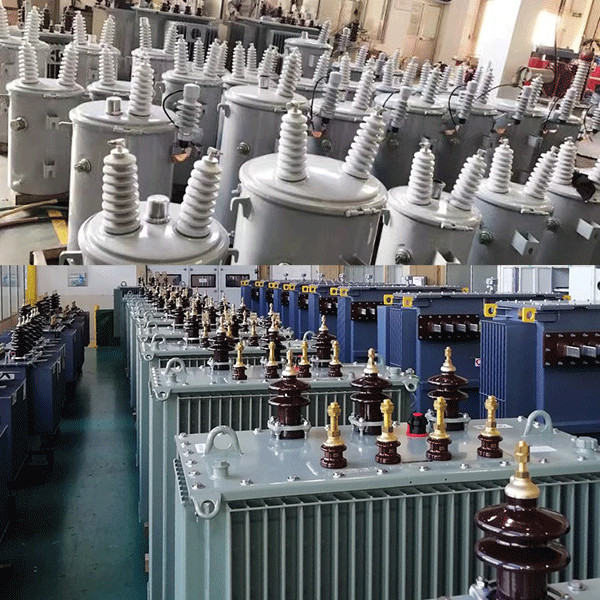

La elección del estándar correcto también garantiza la compatibilidad con transformadores suministrados por diferentes fabricantes de equipos originales. Los casquillos ANSI generalmente se adaptan a transformadores montados en pedestal y en poste, mientras que los casquillos DIN se usan con frecuencia en sistemas de transformadores compactos de tipo seco para interiores. Seleccionar un estándar de casquillo que no coincida puede provocar incompatibilidad mecánica, problemas de separación eléctrica o incluso fallas de aislamiento.
Los materiales utilizados en la fabricación de bushings para transformadores influyen en su durabilidad, rendimiento de aislamiento e idoneidad para diversas condiciones ambientales. Tanto los casquillos ANSI como los DIN están disponibles en una variedad de materiales, pero su prevalencia y combinaciones a menudo difieren.
Porcelana : Comúnmente utilizada en casquillos ANSI y DIN para aplicaciones en exteriores. Proporciona una fuerte resistencia mecánica y un excelente rendimiento de aislamiento, especialmente en áreas contaminadas o expuestas a los rayos UV.
Resina epoxi : Más popular en casquillos ANSI debido a sus propiedades livianas y su idoneidad para diseños de transformadores de distribución compactos. Los casquillos de resina también se adoptan cada vez más en formatos DIN para aplicaciones de transformadores de tipo seco e interiores.
Papel impregnado de aceite/resina : un método de construcción que se ve con más frecuencia en casquillos de transformadores DIN, especialmente en voltajes más altos. Este diseño en capas proporciona rigidez dieléctrica uniforme y aislamiento estable a largo plazo.
NJREC ofrece casquillos ANSI y DIN en todos los principales tipos de materiales. Ya sea que su prioridad sea el manejo liviano, la protección de superficies hidrofóbicas o la robustez mecánica, ofrecemos opciones de materiales optimizadas para el rendimiento y el cumplimiento normativo.
Tanto los bushings de transformador ANSI como DIN sirven rangos de voltaje similares, pero su clasificación y aplicaciones típicas difieren.
Los bushings para transformadores ANSI se clasifican en clases de voltaje estándar: 1,2/5 kV, 8,7/15 kV, 24/36 kV y hasta 52 kV. Estos casquillos se instalan ampliamente en transformadores tipo pedestal y de exterior para redes de servicios públicos de media tensión.
Los bushings para transformadores DIN también cubren el rango de 1 kV a 52 kV, pero ofrecen diseños más compactos e integrados para voltajes más altos. Su construcción modular los hace especialmente adecuados para carcasas de transformadores con espacio limitado, como gabinetes de transformadores de tipo seco o subestaciones cerradas.
NJREC admite ambos sistemas de clasificación de voltaje y ofrece bushings estándar y personalizados con distancias de fuga y niveles de aislamiento que cumplen con los criterios de diseño ambiental y dieléctrico.
Para instalaciones que superan los voltajes de distribución estándar, como 66 kV o 110 kV, los aisladores a menudo requieren pruebas mejoradas, capas de aislamiento compuesto y diseños de bridas especializados. NJREC puede fabricar casquillos ANSI o DIN de alto voltaje a medida según la arquitectura exacta de su sistema y las condiciones de prueba requeridas.
La exposición ambiental es otro factor clave al elegir entre casquillos para transformadores ANSI y DIN. Cada estándar es adecuado para diferentes condiciones ambientales extremas, aunque las opciones de materiales y tratamientos de superficie adicionales pueden variar.
Instalaciones en exteriores : Los casquillos ANSI, especialmente los de porcelana, se usan comúnmente para transformadores montados en postes o tipo pedestal expuestos a la lluvia, la nieve, la radiación ultravioleta y los contaminantes transportados por el aire. Estos suelen estar equipados con líneas de fuga extendidas y revestimientos hidrofóbicos.
Instalaciones interiores : Los casquillos DIN, con sus diseños compactos y modulares, se utilizan normalmente en sistemas de transformadores interiores o subestaciones secundarias. Muchos están instalados en compartimentos sellados de aparamenta donde se puede controlar la temperatura y la humedad.
En zonas de alta contaminación o ambientes costeros, se pueden agregar recubrimientos de silicona o RTV a la superficie del casquillo para evitar el seguimiento de la superficie y las descargas eléctricas.
Para regiones tropicales o húmedas, los casquillos de resina epoxi son una opción popular debido a su resistencia a la humedad y estabilidad mecánica.
En áreas con cambios extremos de temperatura, los casquillos deben adaptarse a la expansión térmica sin comprometer el aislamiento.
NJREC ofrece soluciones de casquillos con múltiples clasificaciones de clases de contaminación, revestimientos de superficie y opciones de fuga para cumplir con todas las categorías ambientales definidas en las normas IEC y ANSI/IEEE.
Todos los bushings de transformadores NJREC se someten a rigurosos procesos de prueba para garantizar la seguridad, el funcionamiento a largo plazo y el cumplimiento internacional. Ya sea que elija un casquillo de transformador ANSI o un casquillo de transformador DIN, se aplican las siguientes certificaciones:
ISO 9001 : Garantiza la coherencia en la calidad del producto y los procesos de fabricación.
CNAS : Confirma que los laboratorios de pruebas de NJREC cumplen con los estándares del Servicio Nacional de Acreditación de China para calibración y análisis.
TUV, SGS, BV : Proporcionan validación reconocida internacionalmente de la seguridad de nuestros productos mecánicos y eléctricos.
Cada producto está sujeto a pruebas dieléctricas y mecánicas en condiciones simuladas del mundo real para confirmar su rendimiento antes de la entrega.
Todos los productos se pueden suministrar con informes de prueba de tipo completo, que incluyen:
Tensión soportada a frecuencia industrial
Resistencia a la tensión de impulso
Medición de descargas parciales
Estabilidad térmica y capacidad de sobrecarga.
Resistencia al aceite o la humedad (si corresponde)
Los clientes también pueden solicitar pruebas de aceptación en fábrica (FAT) y protocolos de inspección de rutina como parte del proceso de adquisición. Estos informes ayudan a los integradores de equipos y servicios públicos a satisfacer los requisitos reglamentarios y garantizar la seguridad operativa de las instalaciones críticas.
Seleccionar entre un ANSI Un casquillo para transformador y un casquillo para transformador DIN implican más que una preferencia regional: es una decisión que afecta cada parte del diseño, el perfil de seguridad y la vida útil de su transformador. Con la línea de productos certificados de NJREC, puede hacer coincidir con confianza las especificaciones de sus casquillos con el estándar, el material, el nivel de voltaje y las condiciones ambientales correctos. Contáctenos hoy para explorar nuestras opciones de casquillos ANSI y DIN o solicitar una solución personalizada adaptada a su aplicación.
