Epoxidharz vs. Porzellandurchführungen: Was ist besser für Transformatorsysteme?

Transformatordurchführungen sind wichtige Komponenten in Leistungstransformatoren und bieten den isolierten Durchgang für Hochspannungsleiter, um die internen Wicklungen des Transformators mit externen Schaltkreisen zu verbinden. Diese Durchführungen müssen hohen elektrischen Belastungen, Umwelteinflüssen und mechanischen Belastungen standhalten und so die Sicherheit und den zuverlässigen Betrieb des Transformators gewährleisten.

Zwei der heute am häufigsten verwendeten Buchsenmaterialien sind Porzellan und Epoxidharz. Jedes hat einzigartige Eigenschaften, Vorteile und Einschränkungen, die sich auf seine Eignung für bestimmte Transformatoranwendungen auswirken. Mit der Weiterentwicklung von Stromversorgungssystemen, die eine höhere Zuverlässigkeit, Kompaktheit und Widerstandsfähigkeit gegenüber Umwelteinflüssen erfordern, wird die Wahl zwischen Porzellan- und Epoxidharzdurchführungen immer wichtiger.

Transformatordurchführungen verstehen

Bevor man Materialien vergleicht, ist es wichtig, die Rolle und Struktur von Transformatordurchführungen zu verstehen.

Eine Transformatordurchführung ermöglicht den sicheren Durchgang elektrischer Leiter durch geerdete Transformatorgehäuse und sorgt gleichzeitig für eine robuste Isolierung, um Kurzschlüsse oder Stromlecks zu verhindern. Die Buchse muss folgende Anforderungen erfüllen:

• Hohe Spannungen (oft Dutzende oder Hunderte Kilovolt)

• Mechanische Belastungen durch Leitergewicht und äußere Kräfte

• Umweltfaktoren wie Feuchtigkeit, Umweltverschmutzung, UV-Strahlung und extreme Temperaturen

Die Wahl des Isoliermaterials wirkt sich direkt auf die elektrische Festigkeit, mechanische Haltbarkeit und langfristige Zuverlässigkeit der Durchführung aus.

Porzellanbuchsen: Eigenschaften und Leistung

Material und Herstellung

Porzellanbuchsen bestehen aus keramischen Materialien, hauptsächlich Kaolin, Feldspat und Quarz. Diese Rohstoffe werden bei hohen Temperaturen geformt und gebrannt, wodurch eine harte, dichte Keramik mit hervorragenden Isoliereigenschaften entsteht. Das Porzellangehäuse ist meist glasiert, um es vor Feuchtigkeit und Verschmutzung zu schützen.

Elektrische und mechanische Eigenschaften

• Elektrische Isolierung : Porzellan bietet eine hervorragende Durchschlagsfestigkeit und einen hervorragenden Oberflächenwiderstand und bewahrt die Isolationsintegrität auch bei Hochspannungsanwendungen.

• Mechanische Festigkeit : Das Material hat eine hohe Druckfestigkeit, ist jedoch spröde und kann bei Stößen oder plötzlichen mechanischen Stößen reißen oder zersplittern.

• Umweltbeständigkeit : Porzellandurchführungen sind äußerst beständig gegen UV-Strahlung, Witterungseinflüsse und Verschmutzung und eignen sich daher für Installationen im Freien.

• Gewicht und Größe : Porzellanbuchsen neigen aufgrund ihres dichten Keramikmaterials dazu, schwer und sperrig zu sein.

Vorteile von Porzellanbuchsen

• Nachgewiesene Erfolgsbilanz mit jahrzehntelangem zuverlässigen Service

• Überlegene Beständigkeit gegen Umwelteinflüsse (z. B. Verschmutzung, UV-Einstrahlung)

• Hohe Spannungsfestigkeit, geeignet für Anwendungen mit sehr hoher Spannung

• Feuerbeständig und chemisch stabil

Einschränkungen von Porzellanbuchsen

• Hohes Gewicht erschwert Transport und Installation

• Aufgrund ihrer Sprödigkeit sind sie anfällig für mechanische Beschädigungen

• Die Fertigung ist weniger flexibel; Designs beschränken sich eher auf traditionelle Formen

• Wartung und Handhabung erfordern Sorgfalt, um Risse zu vermeiden

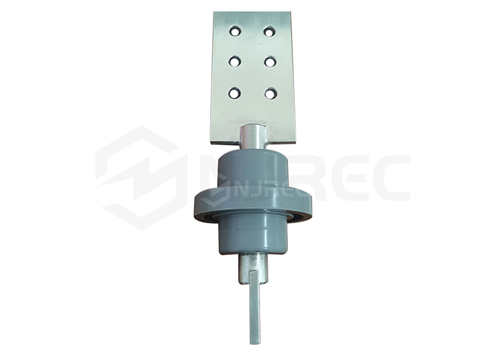

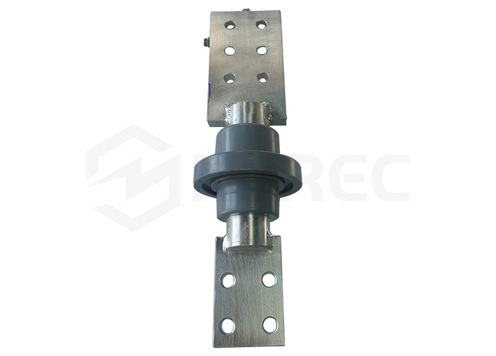

Epoxidharzbuchsen: Eigenschaften und Leistung

Material und Herstellung

Epoxidharzdurchführungen werden hergestellt, indem festes Epoxidharz, gemischt mit Füll- und Verstärkungsmaterialien, um den Leiter herum geformt wird. Die moderne Fertigung umfasst interne elektrostatische Abstufungsschichten, um die elektrische Spannungsverteilung zu steuern und so die Isolationsleistung zu verbessern.

Elektrische und mechanische Eigenschaften

• Elektrische Isolierung : Epoxidharz verfügt über eine hervorragende Durchschlagsfestigkeit und ermöglicht eine präzise Steuerung der elektrischen Feldverteilung, wodurch das Risiko einer Teilentladung verringert wird.

• Mechanische Festigkeit : Das Material ist zäh und schlagfest, bietet eine hohe mechanische Festigkeit und ist gleichzeitig weniger spröde als Porzellan.

• Umweltbeständigkeit : Epoxidharz-Buchsen sind versiegelt und bieten so eine hervorragende Beständigkeit gegen das Eindringen von Feuchtigkeit. Sie funktionieren gut in verschmutzten und feuchten Umgebungen.

• Gewicht und Größe : Epoxidharzbuchsen sind leicht und können in kompakte, individuelle Formen geformt werden.

Vorteile von Epoxidharzbuchsen

• Leicht und kompakt, was eine einfachere Handhabung und Installation ermöglicht

• Hohe mechanische Belastbarkeit und Schlagfestigkeit

• Hervorragende Feuchtigkeitsbeständigkeit durch versiegeltes Design

• Flexibilität in der Fertigung ermöglicht maßgeschneiderte Formen für eine optimierte Raumnutzung

• Umweltfreundlich, da sie keine Schwermetalle oder Keramik enthalten, die gebrannt werden müssen

• Kompatibel mit Öltransformatoren und Trockentransformatoren

Einschränkungen von Epoxidharzbuchsen

• Weniger UV-beständig als Porzellan, sofern nicht speziell behandelt

• Historisch gesehen kürzere Nutzungsdauer im Vergleich zu Porzellan (obwohl sich moderne Designs als langlebig erwiesen haben)

• Bei extremer UV-Einwirkung ohne geeignete Beschichtung besteht die Möglichkeit einer Alterung oder einer Verschlechterung

Leistungsvergleich: Epoxidharz vs. Porzellanbuchsen

Elektrische Isolierung und Spannungsfestigkeit

Sowohl Porzellan als auch Epoxidharz bieten hervorragende dielektrische Eigenschaften. Die seit langem bewährte Leistung von Porzellan unter extremen Spannungen bleibt ein Maßstab, während die internen Gradationsschichten des Epoxidharzes dabei helfen, die Verteilung des elektrischen Feldes zu kontrollieren, Stress zu reduzieren und die Lebensdauer zu verlängern. Epoxidharzdurchführungen sind bei der Reduzierung von Teilentladungen häufig besser geeignet.

Mechanische Festigkeit und Haltbarkeit

Aufgrund seiner Schlagfestigkeit und Zähigkeit ist Epoxidharz im Vergleich zu sprödem Porzellan weniger anfällig für Schäden durch Stöße und Vibrationen. Dieser Vorteil ist beim Transport und bei der Installation in städtischen oder anspruchsvollen Umgebungen von entscheidender Bedeutung.

Umweltresistenz

Porzellan ist von Natur aus beständig gegen UV-Strahlung, Verschmutzung und Witterungseinflüsse. Epoxidharz-Durchführungen erfordern für den Einsatz im Außenbereich zusätzliche UV-Schutzbeschichtungen, zeichnen sich jedoch aufgrund der versiegelten Bauweise durch eine hervorragende Feuchtigkeitsbeständigkeit aus. In stark verschmutzten Umgebungen oder Küstengebieten reduziert die Hydrophobie des Epoxidharzes die Ansammlung von Verunreinigungen.

Größe, Gewicht und Installation

Epoxidharz-Buchsen sind wesentlich leichter und kompakter, was die Installation vereinfacht und den Bedarf an Stützstrukturen reduziert. Das hohe Gewicht von Porzellanbuchsen erfordert robustere mechanische Halterungen.

Wartung und Langlebigkeit

Die bekannte Lebensdauer von Porzellan beträgt bei richtiger Pflege oft mehr als 30 Jahre, während moderne Epoxidharzbuchsen aufgrund der versiegelten Konstruktion eine vergleichbare Haltbarkeit bei geringerem Wartungsaufwand aufweisen. Epoxidharzbuchsen ermöglichen zudem die Integration von Sensoren für eine vorausschauende Wartung.

Kostenüberlegungen

Porzellanbuchsen können aufgrund schwererer Materialien und komplexer Brennprozesse teurer sein. Epoxidharzbuchsen profitieren von effizienten Formtechniken und geringeren Versandkosten aufgrund des geringeren Gewichts.

Typische Anwendungen und Eignung

Porzellanbuchsen

Bevorzugt für Hochspannungstransformatoren im Freien, bei denen die Umweltbeständigkeit von größter Bedeutung ist

Traditionelle Umspannwerke und große Kraftwerke

Standorte mit starker UV-Strahlung und Verschmutzung, an denen die Witterungsbeständigkeit von Porzellan von Vorteil ist

Epoxidharzbuchsen

Städtische Umspannwerke mit Platzmangel, die eine kompakte Bauweise erfordern

Trockentransformatoren und Innenanwendungen

Anlagen für erneuerbare Energien wie Solarwechselrichter und Windkrafttransformatoren

Standorte, die eine robuste Feuchtigkeits- und Kontaminationsbeständigkeit erfordern

Systeme mit Smart-Grid-Technologie und Sensorintegration

Abschluss

Die Wahl zwischen Epoxidharz- und Porzellanbuchsen hängt von den spezifischen Anwendungsanforderungen, Umgebungsbedingungen, mechanischen Einschränkungen und Überlegungen zur langfristigen Wartung ab.

Porzellandurchführungen bieten bewährte Haltbarkeit und hervorragende Umweltbeständigkeit und eignen sich daher ideal für viele Hochspannungsanwendungen im Freien. Im Gegensatz dazu stellen Epoxidharzdurchführungen eine leichte, kompakte und mechanisch robuste Alternative dar, die sich für moderne Transformatorkonstruktionen eignet, insbesondere wenn der Platz begrenzt ist oder Feuchtigkeitsbeständigkeit von entscheidender Bedeutung ist.

Da sich Energiesysteme hin zu intelligenten, kompakten und nachhaltigen Lösungen weiterentwickeln, Epoxidharz-Buchsen erfreuen sich zunehmender Beliebtheit. Für Hersteller und Energieversorger, die zuverlässige, fortschrittliche Isolierlösungen suchen, kann die Zusammenarbeit mit erfahrenen Unternehmen wie Nanjing Rainbow Electric Co., Ltd. den Zugang zu modernsten Durchführungstechnologien gewährleisten, die auf die unterschiedlichen Anforderungen von Transformatoren zugeschnitten sind.

Ausführlichere Produktinformationen und technischen Support finden Sie unter www.njrecinsulator.com.
