Hochspannungsdurchführungen spielen eine wesentliche Rolle für die Sicherheit und Effizienz moderner elektrischer Systeme. Als eine der kritischsten Komponenten in Transformatoren, Schaltanlagen und gasisolierten Schaltanlagen (GIS) Hochspannungsdurchführungen sorgen für elektrische Isolierung und sorgen für eine zuverlässige Stromleitung ohne die Gefahr elektrischer Störungen oder Ausfälle. Ob in Hochspannungsleitungen oder kompakten GIS-Systemen – diese Durchführungen tragen dazu bei, wertvolle Infrastruktur zu schützen, die Systemleistung zu verbessern und die Wartungskosten zu senken.
In diesem Artikel werden wir die verschiedenen Anwendungen von Hochspannungsdurchführungen untersuchen und uns dabei auf ihre entscheidende Rolle in Transformatoren, Schaltanlagen und GIS konzentrieren. Wir werden uns auch mit ihren Materialien, Vorteilen und technologischen Fortschritten befassen, die die Zukunft elektrischer Systeme prägen.

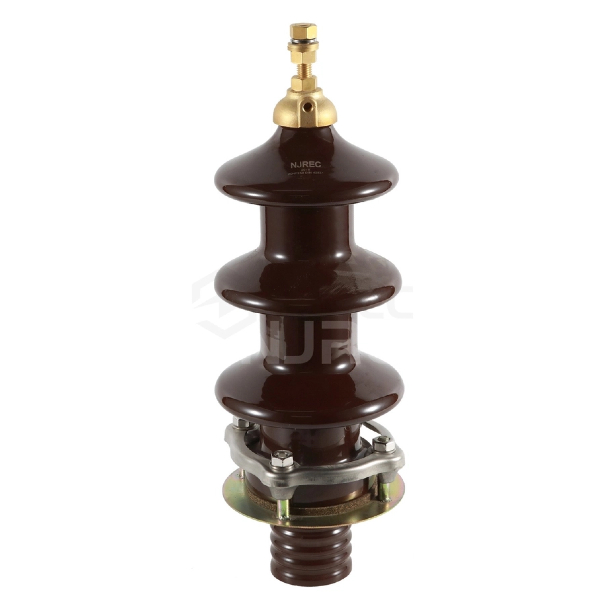

Eine Hochspannungsdurchführung ist ein Gerät, das dazu dient, Strom sicher von einem Gerät zum anderen zu leiten und gleichzeitig die elektrische Isolierung aufrechtzuerhalten, um Stromlecks oder Schäden an den umgebenden Komponenten zu vermeiden. Hochspannungsdurchführungen sind in der Regel für den Umgang mit Hochspannungsströmen ausgelegt und für elektrische Geräte wie Transformatoren, Schaltanlagen und GIS unerlässlich.
Eine Hochspannungsdurchführung besteht aus mehreren Komponenten, die jeweils für bestimmte Aufgaben ausgelegt sind:
Leiter: Das zentrale Element, das die Übertragung von elektrischem Strom ermöglicht.
Isolierung: Die Isolierung besteht normalerweise aus Materialien wie Porzellan, Harz oder ölimprägniertem Papier und stellt sicher, dass kein elektrischer Strom in die Umgebung gelangt.
Anschluss/Flansch: Der Teil der Durchführung, der die Durchführung mit der externen elektrischen Ausrüstung verbindet, beispielsweise einem Transformator oder einem GIS-System.
Gehäuse: Das äußere Gehäuse, das den internen Komponenten mechanische Festigkeit und Schutz bietet.
Je nach Anwendung, Isolationstyp und der Ausrüstung, in der sie verwendet werden, gibt es verschiedene Arten von Hochspannungsdurchführungen:
Ölimprägnierte Papierbuchsen (OIP): Häufig bei älteren Transformatormodellen und Hochspannungssystemen.
Buchsen aus harzimprägniertem Papier (RIP): Werden aufgrund ihrer besseren Leistung und geringeren Wartung in moderneren Systemen verwendet.
Porzellanbuchsen: Bekannt für ihre mechanische Festigkeit und lange Haltbarkeit.
Transformatoren gehören zu den Hauptbereichen, in denen Hochspannungsdurchführungen unerlässlich sind. Die Aufgabe eines Transformators besteht darin, die Spannung für die Übertragung oder Verteilung entweder zu erhöhen oder zu senken, und Hochspannungsdurchführungen sorgen für die sichere Übertragung des Stroms vom Transformator zu anderen Komponenten im System.
Hochspannungsdurchführungen in Transformatoren dienen als Leitung für elektrischen Strom und sorgen gleichzeitig für die notwendige Isolierung, um Leckagen und Kurzschlüsse zu verhindern. Sie ermöglichen den Stromfluss von einer Seite des Transformators zur anderen und verhindern gleichzeitig, dass die elektrische Ladung in die Umgebung gelangt. Dies gewährleistet die Stabilität und Betriebssicherheit von Transformatoren.
Stromleitung: Sie leiten elektrischen Hochspannungsstrom in den Transformator hinein oder aus ihm heraus.
Elektrische Isolierung: Schützen Sie den Transformator und die umliegenden Komponenten, indem Sie unbeabsichtigte elektrische Entladungen verhindern.
Mechanische Festigkeit: Stellen Sie die physische Integrität des Transformators sicher, indem Sie äußeren Belastungen während des Betriebs standhalten.
Buchsentyp |
Verwendete Materialien |
Anwendungen |
Vorteile |
Ölimprägniertes Papier (OIP) |
Öl und Papier |
Hochspannungstransformatoren |
Zuverlässig für schwere Anwendungen |
Harzimprägniertes Papier (RIP) |
Harz und Papier |
Moderne Transformatoren |
Verbesserte Leistung und Zuverlässigkeit |
Porzellan |
Porzellan |
Langlebige Transformatoren |
Robust und langlebig, resistent gegen Umwelteinflüsse |
Sicherheit: Hochspannungsdurchführungen verhindern elektrische Störungen und minimieren das Risiko von Bränden oder Geräteschäden.
Effizienz: Sie sorgen für einen reibungslosen und unterbrechungsfreien Stromfluss und optimieren die Transformatorleistung.
Langlebigkeit: Bei richtiger Isolierung tragen diese Durchführungen dazu bei, die Lebensdauer von Transformatoren zu verlängern.
Schaltanlagen sind für die Steuerung und den Schutz elektrischer Geräte unerlässlich. Es spielt eine entscheidende Rolle bei der Gewährleistung eines stabilen und zuverlässigen Stromnetzes, und Hochspannungsdurchführungen sind eine Schlüsselkomponente in diesem System.
In Schaltanlagen sorgen Hochspannungsdurchführungen für elektrische Isolierung und ermöglichen die sichere Übertragung von Hochspannungsstrom zwischen Komponenten. Sie dienen dazu, verschiedene Teile der Schaltanlage zu isolieren und gleichzeitig die Stromleitung zwischen Stromkreisen und Geräten zu ermöglichen.
Schaltanlagen werden häufig unter Bedingungen betrieben, bei denen Sicherheit und Zuverlässigkeit an erster Stelle stehen. Hochspannungsdurchführungen sorgen dafür, dass die Stromkreise ausreichend isoliert sind, um Fehler zu vermeiden.
Stromkreisisolierung: Hochspannungsdurchführungen sind entscheidend für die Isolierung stromführender Komponenten und verhindern elektrische Kurzschlüsse.
Kompaktes Design: Durchführungen tragen dazu bei, das Design der Schaltanlage kompakt zu halten, insbesondere bei Hochspannungsanwendungen.
Zuverlässigkeit: Durchführungen tragen zur Langlebigkeit und Zuverlässigkeit von Schaltanlagen bei, indem sie Lichtbögen und Funkenbildung verhindern.
Gasisolierte Schaltanlagen (GIS) sind eine fortschrittliche Technologie, die kompakte und zuverlässige Lösungen für die Verwaltung von Hochspannungsstrom auf engstem Raum bietet. Die Integration von Hochspannungsdurchführungen in GIS-Systeme spielt eine entscheidende Rolle bei der Verbesserung der Leistung, Sicherheit und Langlebigkeit dieser Systeme. Hier untersuchen wir, wie Hochspannungsdurchführungen in GIS-Anwendungen eingesetzt werden, welche Vorteile sie haben und welche Vorteile sie in der modernen elektrischen Infrastruktur bieten.
In GIS-Systemen dienen Hochspannungsdurchführungen als Ein- und Austrittspunkte für Hochspannungsstrom und ermöglichen so die sichere und effiziente Übertragung elektrischer Energie in die Schaltanlage. Diese Durchführungen sind für die Aufrechterhaltung der Isolierung innerhalb des GIS unerlässlich, das mit Isoliergas wie SF6 (Schwefelhexafluorid) gefüllt ist, einer Schlüsselkomponente, die hervorragende Isolationseigenschaften gewährleistet und elektrische Lichtbögen verhindert.
Zu den Hauptfunktionen von Hochspannungsdurchführungen in GIS gehören:
Stromleitung: Erleichtert die reibungslose und sichere Übertragung elektrischer Energie von externen Stromkreisen in das GIS.
Elektrische Isolierung: Bietet zuverlässige Isolierung zwischen dem Hochspannungsstrom und dem Metallgehäuse des GIS und verhindert so potenzielle elektrische Gefahren.
Abdichtung und Sicherheit: Sicherstellen, dass das GIS versiegelt bleibt, die Integrität des Isoliergases erhalten bleibt und Leckagen verhindert werden.
Hochspannungsdurchführungen in GIS-Systemen bieten mehrere Vorteile, die GIS zu einer bevorzugten Wahl für moderne elektrische Infrastruktur machen, insbesondere in städtischen Gebieten mit begrenztem Platzangebot. Zu den wichtigsten Vorteilen gehören:
Platzeffizienz: GIS ist im Vergleich zu herkömmlichen luftisolierten Schaltanlagen viel kompakter, und die Verwendung von Hochspannungsdurchführungen trägt dazu bei, diese Kompaktheit beizubehalten, indem sie eine zuverlässige Stromleitung auf engstem Raum ermöglichen.
Erhöhte Sicherheit: Die durch Hochspannungsdurchführungen bereitgestellte Isolierung stellt sicher, dass keine Gefahr von elektrischen Kriechströmen, Lichtbögen oder Fehlerströmen besteht, was besonders in dicht besiedelten Gebieten oder in Umgebungen, in denen Sicherheit oberste Priorität hat, wichtig ist.
Geringerer Wartungsaufwand: GIS-Systeme, einschließlich der Durchführungen, sind im Allgemeinen einfacher zu warten als herkömmliche Schaltanlagen, da das System versiegelt und weniger Umwelteinflüssen wie Feuchtigkeit oder Staub ausgesetzt ist.
Längere Lebensdauer: Hochspannungsdurchführungen tragen zum Schutz der GIS-Komponenten bei, reduzieren den Verschleiß und verlängern die Gesamtlebensdauer des Systems.
Mit der steigenden Nachfrage nach kompakten und effizienten elektrischen Lösungen in städtischen und industriellen Umgebungen ist die Rolle von Hochspannungsdurchführungen in GIS immer wichtiger geworden. Moderne GIS-Systeme erfordern Durchführungen, die nicht nur zuverlässig und langlebig sind, sondern auch höhere Spannungspegel bewältigen können und gleichzeitig Sicherheit und Betriebsstabilität gewährleisten.
Jüngste technologische Fortschritte bei der Konstruktion und den verwendeten Materialien für Hochspannungsdurchführungen haben die Leistung und Zuverlässigkeit von GIS-Systemen verbessert. Innovationen wie:
Verbesserte Isoliermaterialien: Durch die Entwicklung neuer, effizienterer Isoliermaterialien können Durchführungen bei höheren Spannungsniveaus betrieben werden und gleichzeitig ihre Isoliereigenschaften beibehalten.
Miniaturisierung: Da GIS-Systeme immer kompakter werden, wurden Hochspannungsdurchführungen auch so konzipiert, dass sie weniger Platz beanspruchen, wodurch die Gesamtgröße der Schaltanlage reduziert wird, ohne dass die Leistung beeinträchtigt wird.
Ein weiterer bedeutender Fortschritt ist die Verwendung umweltfreundlicherer Materialien und Gase. Mit SF6-Gas gefüllte GIS-Systeme werden verbessert, um die Umweltauswirkungen von Treibhausgasemissionen zu verringern. Auch Hochspannungsdurchführungen werden weiterentwickelt, um alternative Gase zu ermöglichen und sicherzustellen, dass GIS-Systeme sowohl effizient als auch umweltbewusst sind.
Hochspannungsdurchführungen bieten zahlreiche Vorteile für elektrische Systeme und verbessern die Leistung, Sicherheit und Langlebigkeit.
Indem sie die sichere und effiziente Übertragung elektrischer Energie gewährleisten, tragen Hochspannungsdurchführungen dazu bei, die Betriebseffizienz von Transformatoren, Schaltanlagen und GIS-Systemen aufrechtzuerhalten.
Sicherheit ist ein Hauptanliegen in elektrischen Hochspannungssystemen, und Hochspannungsdurchführungen sind so konzipiert, dass elektrische Leckagen, Fehler und potenzielle Gefahren vermieden werden.
Mit hochwertiger Isolierung und zuverlässiger Leistung verlängern Hochspannungsdurchführungen die Lebensdauer der Geräte, zu denen sie gehören. Sie tragen dazu bei, den Bedarf an häufigen Wartungs- und Reparaturarbeiten zu reduzieren und bieten langfristige Einsparungen.
Die bei der Herstellung von Hochspannungsdurchführungen verwendeten Materialien spielen eine entscheidende Rolle für deren Leistung und Zuverlässigkeit. Mit der Weiterentwicklung der Branche entwickeln sich auch die Technologien weiter, die effizientere und langlebigere Buchsen ermöglichen.
Porzellan: Bietet hervorragende mechanische Festigkeit und Haltbarkeit.
Harz: Harzmaterialien, die häufiger in modernen Durchführungen verwendet werden, bieten eine hervorragende elektrische Isolierung.
Ölimprägniertes Papier: Wird häufig in älteren Transformatoren verwendet und bietet gute Isolierung und Haltbarkeit.
Fortschritte in der Materialwissenschaft haben zur Entwicklung von Durchführungen geführt, die kleiner und effizienter sind und noch höhere Spannungspegel bewältigen können. Neue Isoliermaterialien und Fertigungstechniken machen Hochspannungsdurchführungen zuverlässiger und kostengünstiger.
Hochspannungsdurchführungen sind wichtige Komponenten in modernen elektrischen Systemen und gewährleisten eine zuverlässige Leistung in Transformatoren, Schaltanlagen und GIS. Ihre Rolle bei der Bereitstellung einer wirksamen elektrischen Isolierung und der sicheren Stromleitung ist entscheidend für die Stabilität, Sicherheit und Effizienz der Energieinfrastruktur. Da sich Materialien und Technologie ständig weiterentwickeln, werden Hochspannungsdurchführungen immer ausgefeilter, um den wachsenden Anforderungen moderner Energiesysteme gerecht zu werden.
Bei Nanjing Rainbow Electric Co., Ltd. (NJREC) ist auf die Herstellung hochwertiger Hochspannungsdurchführungen spezialisiert, die so konstruiert sind, dass sie Industriestandards erfüllen und die Erwartungen der Kunden übertreffen. Mit einem Fokus auf Innovation, Zuverlässigkeit und Leistung sind unsere Lösungen darauf ausgelegt, die Effizienz und Langlebigkeit Ihrer elektrischen Systeme zu verbessern.
Wenn Sie nach erstklassigen Hochspannungsdurchführungen suchen oder fachkundige Beratung zu deren Integration in Ihre Projekte benötigen, laden wir Sie ein, sich an uns zu wenden. Unser Team unterstützt Sie gerne dabei, die idealen, auf Ihre Bedürfnisse zugeschnittenen Lösungen zu finden. Lassen Sie uns dazu beitragen, die Zuverlässigkeit und Sicherheit Ihrer elektrischen Infrastruktur zu gewährleisten.
Hochspannungsdurchführungen sorgen für elektrische Isolierung und ermöglichen den sicheren Stromfluss in und aus elektrischen Geräten wie Transformatoren, Schaltanlagen und GIS-Systemen.
Sie gewährleisten eine sichere Stromleitung in den Transformator und verhindern gleichzeitig elektrische Fehler, wodurch die allgemeine Sicherheit und Leistung des Transformators verbessert wird.
Zu den gängigen Materialien gehören Porzellan, harzimprägniertes Papier (RIP), ölimprägniertes Papier (OIP) und mehr. Jedes Material hat je nach Anwendung spezifische Vorteile.
Hochspannungsdurchführungen isolieren Stromkreise und sorgen so für eine sichere und zuverlässige Stromleitung zwischen Komponenten der Schaltanlage.
Ja, Hochspannungsdurchführungen sind in GIS-Systemen von entscheidender Bedeutung, da sie eine zuverlässige Isolierung und Stromleitung in einer kompakten, abgedichteten Umgebung gewährleisten.
