NJREC спецыялізуецца на вытворчасці высокаэфектыўных шкляных ізалятараў для паветраных перадач і размеркавальных ліній па ўсім свеце. Наш асартымент ізалятараў з загартаванага шкла абслугоўвае энергетычныя службы, падрадчыкаў EPC і аператараў сетак, якім патрабуюцца надзейныя рашэнні для электраізаляцыі сістэм ад 35 кВ да 1000 кВ. Маючы дзесяцігоддзі інжынернага вопыту і вытворчыя магутнасці, сертыфікаваныя ISO, мы пастаўляем стандартызаваныя і індывідуальныя шкляныя ізалятары, якія адпавядаюць стандартам IEC, ANSI і BS для праектаў у розных кліматычных умовах.
Комплексныя рашэнні для шкляной ізаляцыі

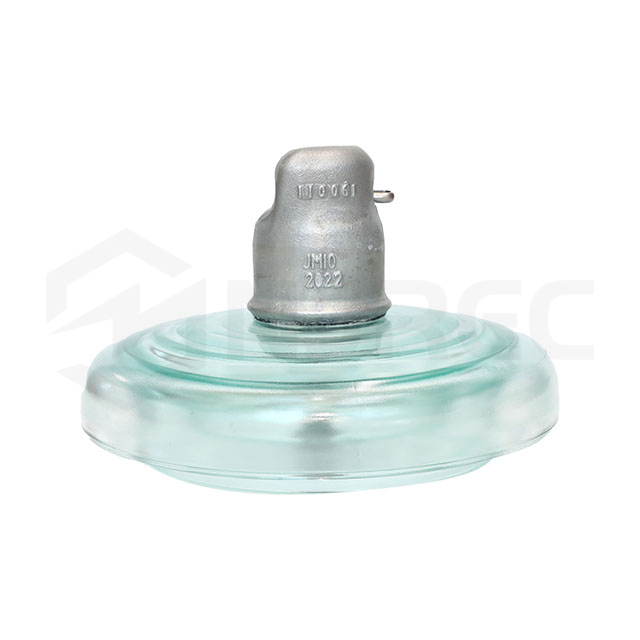

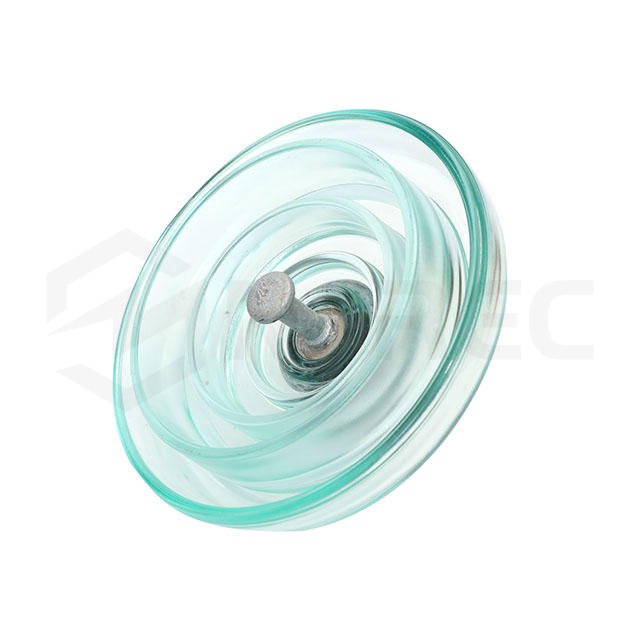

Асартымент нашай прадукцыі ўключае чатыры асноўныя катэгорыі, распрацаваныя для канкрэтных эксплуатацыйных патрабаванняў. Шкляныя ізалятары стандартнага тыпу складаюць аснову канструкцыі звычайных паветраных ліній, забяспечваючы правераную надзейнасць у звычайных умовах навакольнага асяроддзя. The Стандартны ізалятар U100BL ілюструе гэту катэгорыю з яго механічнай трываласцю 100 кН і канструкцыяй злучэння з шарыкам і разеткай, прыдатным для прымянення перадачы ад 110 кВ да 220 кВ.

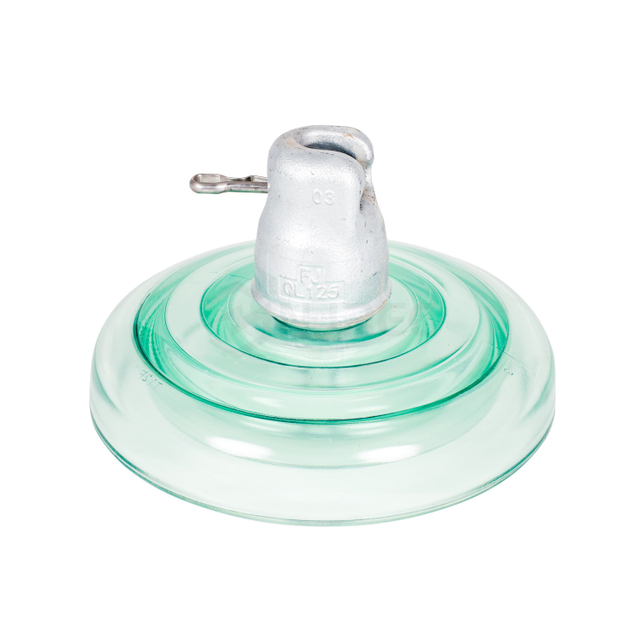

Для прыбярэжных рэгіёнаў і прамысловых зон з моцным забруджваннем нашы ізалятары з туманнага шкла маюць павялічаныя шляхі ўцечкі і аптымізаваныя профілі навесаў. Гэтыя канструкцыі супраць забруджвання прадухіляюць выпадкі ўспышкі, выкліканыя адкладамі соляў або прамысловымі забруджваннямі. Падвойныя шкляныя ізалятары забяспечваюць павышаную прадукцыйнасць у моцна забруджаным асяроддзі дзякуючы канструкцыі з падвойнай спадніцай, якая павялічвае плошчу паверхні пры захаванні кампактных памераў. The Мадэль з падвойным навесам U240BD забяспечвае механічную нагрузку 240 кН з найвышэйшай устойлівасцю да забруджванняў для ліній звышвысокага напружання.

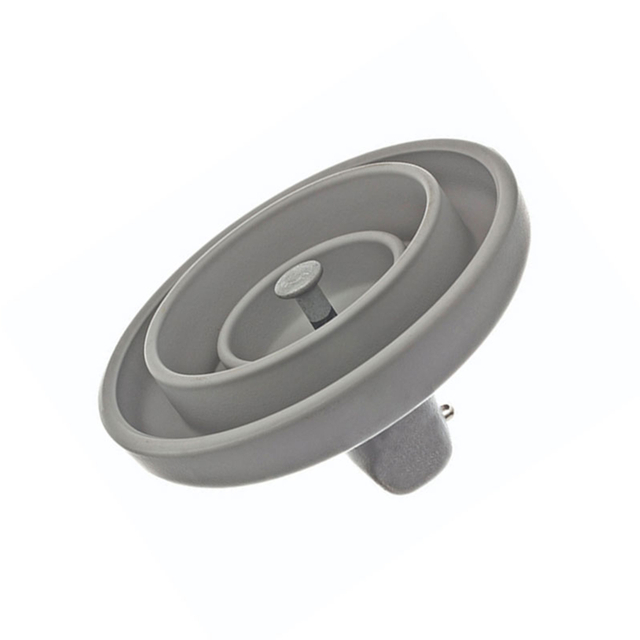

Шкляныя ізалятары з пакрыццём RTV прадстаўляюць наша перадавое рашэнне для сцэнарыяў экстрэмальнага забруджвання. Пакрыццё з сіліконавай гумы стварае гідрафобную паверхню, якая адштурхвае вільгаць і прадухіляе назапашванне забруджванняў, павялічваючы інтэрвалы тэхнічнага абслугоўвання да 300 працэнтаў. Гэтая тэхналогія аказваецца асабліва эфектыўнай у раёнах здабычы карысных выкапняў, на хімічных заводах і ва ўмовах салянага туману, дзе звычайныя ізалятары патрабуюць частай ачысткі.
Тэхнічныя перавагі ізалятараў з загартаванага шкла
Выдатныя дыэлектрычныя характарыстыкі: наш працэс вытворчасці загартаванага шкла стварае ўнутранае напружанне сціску, якое перавышае 20 МПа, што прыводзіць да значэнняў электрычнай трываласці 170 кВ на метр. У адрозненне ад парцалянавых альтэрнатыў, шкляныя ізалятары захоўваюць стабільныя электрычныя ўласцівасці на працягу ўсяго тэрміну службы без паступовага пагаршэння. Празрысты матэрыял дазваляе імгненна візуальна выяўляць блокі з нулявым коштам у рэжыме самаразбурэння, што дазваляе камандам тэхнічнага абслугоўвання ідэнтыфікаваць дэфектныя ізалятары падчас планавых праверак без спецыяльнага выпрабавальнага абсталявання.
Устойлівасць да навакольнага асяроддзя: загартаванае шкло праяўляе выключную ўстойлівасць да ўльтрафіялетавага выпраменьвання, кіслотных дажджоў і перападаў тэмператур ад мінус 40°C да плюс 60°C. Непорістая паверхня прадухіляе паглынанне вільгаці і біялагічны рост, падтрымліваючы стабільную працу ў трапічных лясах, пустыні і арктычных умовах. Хімічная інэртнасць забяспечвае сумяшчальнасць з прамысловымі асяроддзямі, якія змяшчаюць дыяксід серы, злучэнні хлору і іншыя агрэсіўныя рэчывы.
Механічная надзейнасць: кожны шкляны ізалятар праходзіць тэрмічную загартоўку, якая забяспечвае механічную трываласць ад 70 кН да 550 кН, улічваючы напружанне правадніка ў размеркавальных сетках праз калідоры перадачы звышвысокага напружання. Стандартызаваная сістэма фурнітуры з вечкам і штыфтам забяспечвае ўніверсальную сумяшчальнасць з існуючымі лінейнымі фітынгамі і палягчае хуткую ўстаноўку. Нашы ізалятары вытрымліваюць камбінаваныя механічныя і электрычныя нагрузкі, як паказана ў стандартах IEC 60383 і IEC 61109.
Эканоміка жыццёвага цыкла: Шкляныя ізалятары забяспечваюць найвышэйшы агульны кошт валодання за кошт працы без абслугоўвання на працягу 40 з лішнім гадоў. Уласцівасць самаачышчэння гладкіх шкляных паверхняў зніжае частату мыцця ў забруджаных раёнах, а магчымасць візуальнага кантролю пазбаўляе ад выдаткаў на перыядычныя электрычныя выпрабаванні. Стандартызаваныя памеры для ўсіх класаў напружання дазваляюць кансалідаваць запасы і спрашчаюць лагістыку для камунальных кампаній, якія кіруюць разгалінаванымі сеткамі.
Распрацоўка прыкладанняў і адпаведнасць стандартам
Шкляныя ізалятары NJREC абслугоўваюць важную інфраструктуру ў розных класіфікацыях напружання. Для размеркавальных сістэм, якія працуюць пры напрузе ад 10 кВ да 35 кВ, нашы мадэлі 70 кН і 100 кН забяспечваюць надзейную ізаляцыю для гарадскіх сетак і праектаў электрыфікацыі сельскай мясцовасці. У сетках перадачы ад 110 кВ да 500 кВ выкарыстоўваюцца ізалятары напругай ад 120 кН да 300 кН, усталяваныя ў вузлах падвескі або нацяжкі. У праектах звышвысокага напружання вышэй за 500 кВ выкарыстоўваюцца нашы звышмоцныя ізалятары 420 кН і 550 кН, распрацаваныя для мінімальнага кароннага разраду.
Нашы вытворчыя працэсы адпавядаюць міжнародным нормам якасці, уключаючы IEC 60383 для тыпавых выпрабаванняў, IEC 61109 для кампазітных струнных ізалятараў і ANSI C29.2 для рынкаў Паўночнай Амерыкі. Кожная вытворчая партыя праходзіць выпрабаванне механічнай нагрузкай, праверку імпульснага напружання і ацэнку ўстойлівасці да тэрмічнага ўдару. Мы забяспечваем поўную адсочванне з дапамогай сістэм пакетнага кадавання і прадастаўляем сертыфікаты выпрабаванняў млына, якія дакументуюць электрычныя і механічныя параметры прадукцыйнасці. Для спец прамысловага прымянення , наша тэхнічная каманда распрацоўвае індывідуальныя рашэнні для вырашэння унікальных экалагічных праблем або нестандартных патрабаванняў да напружання.
Часта задаюць пытанні
Для чаго выкарыстоўваецца шкляны ізалятар у сучасных энергасістэмах?
Шкляныя ізалятары забяспечваюць электрычную ізаляцыю паміж праваднікамі высокага напружання і заземленымі апорнымі канструкцыямі на паветраных лініях электраперадачы. Яны прадухіляюць уцечку току на зямлю, механічна падтрымліваючы вагу правадыра і ветравыя нагрузкі. Празрысты загартаваны шкляны матэрыял забяспечвае перавагі візуальнага агляду ў параўнанні з фарфорам, паколькі дэфектныя блокі самастойна разбіваюцца на характэрныя ўзоры, што дазваляе брыгадам па тэхнічным абслугоўванні выяўляць няспраўнасці падчас звычайнага патрулявання без электрычнага тэставальнага абсталявання.
Як выбраць паміж стандартным тыпам і ізалятарамі з туманнага шкла?
Выбар залежыць ад ступені забруджвання вашага ўчастка, вымеранага эквівалентнай шчыльнасцю адкладаў солі. Стандартныя ізалятары падыходзяць для чыстых асяроддзяў ніжэй за 0,03 мг на квадратны сантыметр ESDD. Канструкцыі туманнага тыпу з павялічанымі адлегласцямі ўцечкі спраўляюцца з умераным забруджваннем да 0,10 мг на квадратны сантыметр. Для моцных прамысловых забруджванняў або прыбярэжных месцаў, якія перавышаюць 0,10 мг на квадратны сантыметр, укажыце канфігурацыі з падвойным навесам або з пакрыццём RTV. Наша каманда інжынераў прадастаўляе паслугі па ацэнцы забруджвання і кансультацыі па выбары ізалятара ў залежнасці ад умоў на месцы.
Які рэйтынг механічнай трываласці мне патрэбны для маёй лініі перадачы?
Выбар механічнага ўзроўню ўлічвае тып правадніка, даўжыню пралёта і ўмовы нагрузкі лёдам. Як правіла, ізалятары на 70 кН падыходзяць для алюмініевых правадыроў плошчай да 240 квадратных міліметраў, ад 100 да 120 кН працуюць з праваднікамі плошчай 400 квадратных міліметраў, а ізалятары з напругай ад 160 да 210 кН падтрымліваюць пучкі плошчай 630 квадратных міліметраў. Для правадыроў плошчай больш за 800 квадратных міліметраў або ў рэгіёнах з моцным назапашваннем лёду выкарыстоўвайце 300 кН або вышэй. The Мадэль U420B на 420 кН забяспечвае максімальную трываласць для звышвысокага напружання і экстрэмальных умоў надвор'я.
Ці сумяшчальныя вашы шкляныя ізалятары з існуючымі апаратнымі сістэмамі?
Так, у ізалятарах NJREC выкарыстоўваюцца стандартызаваныя памеры наканечнікаў і шпілек, якія адпавядаюць спецыфікацыям IEC 60120, што забяспечвае сумяшчальнасць са звычайным абсталяваннем з шарыкам і гняздом або з цапфой. Агульныя памеры муфт ўключаюць дыяметр шара 16 мм для класаў размеркавання і ад 20 да 24 мм для напружання перадачы. Мы таксама вырабляем канфігурацыі з язычком і вушаком для канкрэтных рэгіянальных пераваг. Індывідуальныя адаптацыі абсталявання даступныя для праектаў мадэрнізацыі або нестандартных патрабаванняў да мантажу.
Дасканаласць вытворчасці і глабальная падтрымка
Наша вертыкальна інтэграваная вытворчасць кантралюе ўвесь вытворчы ланцужок ад выбару сыравіны да канчатковага тэставання. Тэхналогія дакладнага фармавання стварае аднолькавую таўшчыню абалонкі і аптымальную геаметрыю навесу, у той час як кіраваныя камп'ютэрам загартоўкавыя печы забяспечваюць стабільныя механічныя ўласцівасці кожнай вытворчай партыі. Аўтаматызаваныя станцыі зборкі вечкаў прымяняюць стандартызаваныя працэдуры цэментавання, якія гарантуюць трываласць сувязі, якая перавышае 150 працэнтаў ад намінальнай механічнай нагрузкі.
Пратаколы забеспячэння якасці ўключаюць 100-працэнтны візуальны агляд, статыстычны адбор проб для разбуральных выпрабаванняў і доўгатэрміновыя даследаванні старэння, якія пацвярджаюць 40-гадовы чаканы тэрмін службы. Мы падтрымліваем поўны запас запасных частак для ўсіх стандартных мадэляў і прапануем паскораную дастаўку для экстранай замены. Пакеты тэхнічнай дакументацыі ўключаюць інструкцыі па ўстаноўцы, рэкамендацыі па канфігурацыі радкоў і пратаколы абслугоўвання, перакладзеныя на розныя мовы.
NJREC падтрымлівае партнёрства OEM з прыватнымі магчымасцямі маркіроўкі і інжынерным супрацоўніцтвам для унікальных спецыфікацый праекта. У нашай экспартнай упакоўцы выкарыстоўваюцца ўдаратрывалыя драўляныя скрыні з раздзеленымі ўстаўкамі, якія абараняюць ізалятары падчас міжнароднай дастаўкі. Мы каардынуем лагістыку больш чым у 80 краінах з поўнай мытнай дакументацыяй і аказваем дапамогу на месцы ўводу ў эксплуатацыю буйных інфраструктурных праектаў. Пасля дастаўкі Тэхнічная падтрымка ўключае праграмы навучання для брыгад па мантажы і пастаянныя кансультацыі па аптымізацыі сістэмы.
Партнёрства з NJREC для вашага наступнага праекта
Выбар аптымальнай канфігурацыі шклянога ізалятара патрабуе ацэнкі электрычных параметраў, нагрузак навакольнага асяроддзя і ўмоў механічнай нагрузкі, характэрных для вашага праекта перадачы або размеркавання. Наша каманда распрацоўшчыкаў прыкладанняў дае бясплатныя тэхнічныя ацэнкі, аналізуючы такія фактары, як клас напружання, узровень забруджвання, характарыстыкі праваднікоў і экстрэмальныя кліматычныя ўмовы, каб рэкамендаваць найбольш эканамічнае рашэнне. Ад першапачатковых кансультацый па праектаванні да доўгатэрміновага маніторынгу прадукцыйнасці NJREC пастаўляе комплексныя ізаляцыйныя сістэмы, якія забяспечваюць надзейнасць сеткі і эксплуатацыйную бяспеку. Звяжыцеся з нашымі спецыялістамі сёння, каб абмеркаваць вашыя патрабаванні і атрымаць падрабязныя тэхнічныя прапановы з сертыфікаванымі пратаколамі выпрабаванняў і канкурэнтаздольнымі цэнамі для масавых заказаў.
