اختبار أ جلبة المحولات يمكن أن تمنع انقطاع التيار الكهربائي الخطير. تتقدم هذه الأجزاء في العمر، وتمتص الرطوبة، وتطور مشاكل عزل مخفية. يمكن أن تصبح الأخطاء الصغيرة خطيرة. يشرح هذا الدليل أهمية الاختبار وكيف يحمي الشبكة. في هذا المنشور، ستتعرف على طرق الاختبار الأساسية والأدوات والمعايير ومعايير النجاح أو الرسوب الواضحة.
يساعد اختبار جلبة المحول المهندسين على التأكد من قوة عزلها وحالتها الداخلية وموثوقيتها الشاملة. إنه يمنح الفرق رؤية واضحة لكيفية تصرف الجلبة تحت الضغط الكهربائي والميكانيكي، ويسمح لهم برصد المشكلات قبل وقت طويل من تفاقمها. نظرًا لأن البطانات تشكل المسار بين اللفات الداخلية والدوائر الخارجية، فحتى العيوب الصغيرة يمكن أن تعرض المحول بأكمله للخطر، لذلك يصبح الاختبار جزءًا ضروريًا من إدارة الأصول الروتينية، وليس مهمة اختيارية. تعتمد الفرق على هذه العملية للتحقق من الأداء والحفاظ على استقرار الشبكة ومنع الأعطال المفاجئة التي قد تؤدي إلى إيقاف تشغيل الأنظمة المهمة.
تتحلل البطانات المحولة بعدة طرق، ويستهدف الاختبار كلًا من هذه التهديدات الخفية. غالبًا ما يبدأ التفريغ الجزئي داخل الفراغات أو الشقوق، ويؤدي إلى إضعاف العزل ببطء. تدخل الرطوبة من خلال الأختام التالفة أو طلاء البورسلين المهترئ، مما يزيد من تسرب التيار. يظهر فقدان العزل كعامل طاقة متزايد أو قيم دلتا تان، مما يشير إلى الشيخوخة الداخلية. ينشأ الإجهاد الحراري الزائد عندما تتجاوز الأحمال الحالية الحدود الطبيعية، ويتسبب في ظهور نقاط ساخنة تؤدي إلى تقصير عمر الخدمة. يستخدم المهندسون طرق تشخيص متعددة لاكتشاف هذه المشكلات مبكرًا، لأنه بمجرد نمو الخلل، يصبح من الصعب التحكم فيه أو عكسه.
نوع المشكلة |
ماذا يعني |
لماذا يهم؟ |
التفريغ الجزئي |
النشاط الكهربائي الموضعي |
يؤدي إلى تكسير داخل مادة الإيبوكسي أو البورسلين |
دخول الرطوبة |
دخول المياه إلى الطبقات العازلة |
يرفع تان دلتا، ويسرع الشيخوخة |
فقدان العزل |
انخفاض قوة عازلة |
يخلق مسارات تسرب تحت الجهد |
الإجهاد الحراري |
الحرارة الزائدة من التيار |
إتلاف الأجزاء الموصلة والأختام |
يقلل الاختبار من فرصة انقطاع المحولات عن طريق اكتشاف العيوب بينما تظل قابلة للإدارة. عندما تحدد الفرق قراءة غير طبيعية، يمكنهم جدولة الإصلاحات بدلاً من الاستجابة لحالات الطوارئ. ويمنع هذا عمليات إيقاف التشغيل غير المتوقعة وعمليات الاستبدال المكلفة والأضرار التي تلحق بالمعدات القريبة. تعمل المراقبة المستمرة على إنشاء سجل للاتجاهات، وتساعد المرافق على التنبؤ بالوقت الذي ستحتاج فيه الجلبة إلى الخدمة، مما يحافظ على استقرار الشبكة. عندما يكشف الاختبار عن نتائج صحية، يكتسب المشغلون الثقة في قدرة الأصل على التعامل مع الجهد الكهربي والتيار المقنن، حتى في ظل الظروف الصعبة.

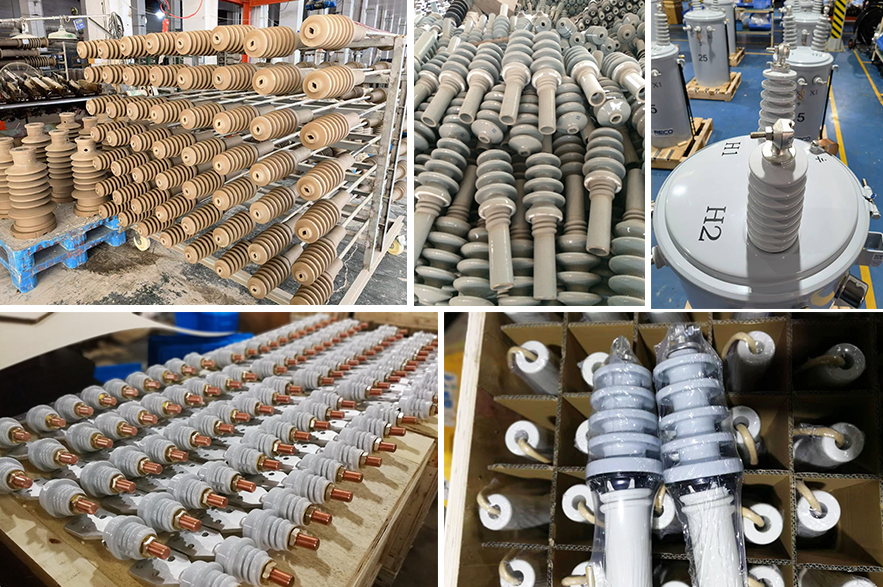

يختلف عمر البطانات المصنوعة من البورسلين والإيبوكسي، لذا تتغير طرق الاختبار قليلاً لتتناسب مع سلوكها. غالبًا ما تظهر البطانات الخزفية أضرارًا خارجية أولاً، مثل الشقوق أو الزجاج المتشقق، لذا يلعب الفحص البصري دورًا رئيسيًا. إنها تقاوم الرطوبة بشكل أفضل، ولكن بمجرد دخول الماء يصبح التدهور سريعًا. ومع ذلك، فإن البطانات الإيبوكسي تخفي العيوب داخل المواد الصلبة، لذلك يصبح اختبار التفريغ الجزئي ضروريًا. كما أنها تستجيب بشكل مختلف للتغيرات في درجات الحرارة، ويقوم المهندسون بمراقبة الحدود الحرارية عن كثب. ونظرًا لفشل كلتا المادتين في أنماط فريدة من نوعها، تقوم الفرق بتخصيص كل اختبار وفقًا لنوع الجلبة المحدد والتقييم الحالي وبيئة التثبيت.
يتحقق اختبار المصنع من أن كل جلبة جديدة تلبي مواصفات التصميم الصارمة قبل أن تصل إلى العميل. ويشمل اختبارات تحمل العزل الكهربائي، وفحوصات عامل الطاقة، والقياسات الميكانيكية مثل عزم الدوران ومسافة الزحف. يؤكد المهندسون هوامش الأمان في ظل ظروف خاضعة للرقابة، ويقومون بتوثيق القيم الأساسية للمقارنة. وفي المقابل، يركز الاختبار الميداني على الشيخوخة، والرطوبة، والإجهاد التشغيلي، وانخفاض العزل التدريجي. يكرر الفنيون اختبارات الأشعة تحت الحمراء، واختبارات دلتا تان، ومسح التفريغ الجزئي أثناء دورات الصيانة. إنهم يبحثون عن التغييرات من بيانات المصنع، بينما تأخذ التقييمات الميدانية أيضًا في الاعتبار التعرض البيئي والتلوث وتاريخ التحميل.
مرحلة الاختبار |
الاختبارات الرئيسية |
غاية |
مصنع |
مقاومة التيار المتردد/المستمر، PD، عامل الطاقة، الفحوصات الميكانيكية |
التحقق من جودة التصميم والتصنيع |
مجال |
الأشعة تحت الحمراء، دلتا تان، اتجاه PD، الفحص البصري |
كشف الشيخوخة والرطوبة والتلوث |
ترشد المعايير الدولية كل خطوة رئيسية في اختبار جلبة المحولات. يحدد IEEE C57.19.01 طرق التقييم الكهربائي والميكانيكي، ويضع معايير الأداء للبطانات الجديدة. تحدد المواصفة القياسية IEC 60137 حدود قوة العزل الكهربائي وسلوك التفريغ الجزئي وارتفاع درجة الحرارة المقبول. يستخدم المهندسون هذه المعايير لتحديد مستويات جهد الاختبار وعتبات القياس وظروف السلامة. يضمن الامتثال أن البطانات تعمل بشكل موثوق في مختلف المناخات وأنواع التثبيت وفئات الجهد. تساعد هذه المعايير أيضًا المرافق على مقارنة النتائج عبر الأنظمة، لأن الأساليب المتسقة تنتج بيانات متسقة.
تلعب السلامة دورًا رئيسيًا أثناء الاختبار، لأن البطانات تتصل مباشرة بالدوائر عالية الطاقة. تبدأ الفرق بتأريض المعدات، وعزل المحول، والتأكد من عدم بقاء أي شحنة متبقية. يقومون بالتحقق من الظروف البيئية، لأن الرطوبة أو التلوث يمكن أن يشوه القراءات أو يخلق مخاطر. يجب تأمين أسلاك الاختبار، ويحافظ الفنيون على مسافة آمنة من المكونات النشطة. تمنع معدات الحماية الشخصية الاتصال العرضي أثناء تطبيق الجهد الكهربائي، وتستخدم الفرق إجراءات الإغلاق لإبقاء العمال غير المصرح لهم بعيدًا عن الموقع. يضمن الإعداد المناسب أن يظل كل اختبار خاضعًا للمراقبة والدقة والخالية من المخاطر غير الضرورية.
يعطي الفحص البصري والميكانيكي أول دليل حول صحة البطانة. تظهر الشقوق على أسطح البورسلين، وتكشف نقاط الضعف. يسمح تلف الزجاج بدخول الرطوبة، ويسرع من تحلل العزل. يشكل التلوث مسارًا موصلًا عبر السطح، وبالتالي يزيد من فرصة حدوث وميض كهربائي. تسخن المحطات السائبة تحت الحمل، وتخلق ضغطًا خطيرًا. تقوم الفرق بتنظيف السطح، وتشديد الموصلات، والتحقق من مسافة الزحف قبل الانتقال إلى الاختبارات الكهربائية.
يقيس اختبار الأشعة تحت الحمراء مدى نجاح العزل في منع تسرب التيار، ويساعد في اكتشاف الرطوبة أو الانهيار المبكر. يطبق مقياس الضغط الكبير جهد اختبار مثل 1 كيلو فولت لوحدات الجهد المنخفض أو ما يصل إلى 5 كيلو فولت للبطانات ذات الجهد العالي. يقوم الفنيون بإجراء الاختبار لمدة 60 ثانية، ويلاحظون القراءة المستقرة. غالبًا ما تتجاوز البطانات الجديدة 10000 ميجا أوم، بينما تظل الوحدات القديمة أعلى من 1000 ميجا أوم. تشير القطرات الحادة إلى رطوبة أو تشققات داخلية، ويجب مقارنة النتائج بالقيم السابقة. تساعد المؤشرات الشائعة الفرق على تحديد التدهور البطيء.
يقوم اختبار Tan delta بتقييم خسائر العزل الكهربائي داخل الجلبة. تشير القيمة المرتفعة إلى أن العزل يمتص المزيد من الطاقة، وغالبًا ما يشير إلى الرطوبة أو الشيخوخة. يطبق الاختبار جهدًا مترددًا منخفضًا، ثم يقيس النسبة بين تيار المقاومة والتيار السعوي. تحافظ البطانات الصحية على درجة اللون δ أقل من الحدود المقبولة، ويبحث الفنيون عن التغييرات المفاجئة. ويصبح مؤشرًا موثوقًا للإنذار المبكر، ويساعد المشغلين على تحديد متى تصبح الإصلاحات ضرورية.
يتحقق هذا الاختبار مما إذا كانت البطانة قادرة على تحمل الجهد العالي دون أن تتعطل. عادةً ما يتم تطبيق اختبار تحمل التيار المتردد بحوالي 1.5 مرة من الجهد المقنن، ويتحمل الضغط لمدة 60 ثانية. غالبًا ما يضاعف اختبار التيار المستمر الجهد الكهربي لتصميمات الإيبوكسي، ويحدد الفراغات الداخلية. يراقب الفنيون تيار التسرب عن كثب، لأن القيم المرتفعة تظهر عزلًا ضعيفًا. يؤدي الوميض أو العطل إلى إنهاء الاختبار على الفور، ويجب إزالة الوحدة من الخدمة. تتحقق هذه الاختبارات من هوامش الأمان قبل التثبيت أو بعد حدث كبير مثل البرق.
يكتشف اختبار PD العيوب الداخلية التي قد تفشل فيها الطرق الأخرى. يستخدم مستشعرات UHF أو قارنات سعوية لاكتشاف النبضات الكهربائية الصغيرة العميقة داخل العزل. تشير القراءة المستقرة التي تقل عن 50 درجة مئوية إلى وجود جلبة صحية. تشير المسامير إلى وجود فراغات أو شقوق أو جيوب رطوبة أو تلوث. يقوم الفنيون بإجراء اختبار PD أثناء فحوصات المصنع وبعد ذلك في الميدان، لأن العيوب الصغيرة تميل إلى النمو تحت ضغط الجهد طويل المدى. عندما ينمو مرض PD بسرعة، يقوم المشغلون بجدولة الفحص الفوري.
تُظهر اختبارات ارتفاع درجة الحرارة مدى قدرة البطانة على التعامل مع التدفق الحالي. تعمل الفرق بالتيار المقنن، أو أعلى قليلاً منه، لعدة ساعات. تقوم أجهزة الاستشعار بمراقبة الزيادة في المحطات الطرفية والأسطح العازلة. عادةً ما تبقى نماذج البورسلين عند ارتفاع أقل من 65 درجة مئوية، وتتعامل نماذج الإيبوكسي مع حدود أعلى قليلاً. تشير الحرارة المفرطة إلى مقاومة اتصال عالية أو مسارات داخلية ضعيفة. يستخدم المهندسون هذا الاختبار للتأكد من أن الجلبة يمكن أن تعمل تحت الحمل المتوقع دون ارتفاع درجة الحرارة.
نصيحة: قم دائمًا بتسجيل بيانات درجة الحرارة الأساسية. فهو يساعد على تحديد التغيرات في الأداء الحراري على مدى عمر الجلبة.
يُظهر اختبار الأشعة تحت الحمراء مدى مقاومة العزل لتيار التسرب، ويستجيب بسرعة للأخطاء الكبيرة. يطبق مقياس الضخامة جهدًا ثابتًا، ثم يقيس كيفية سلوك التيار من خلال العزل. تظهر القراءات المنخفضة عند دخول الرطوبة أو عند تشكل الشقوق، لذا فهي تعطي تحذيرًا فوريًا للفرق. يقدّر المهندسون هذا الاختبار لأنه يتطلب أدوات بسيطة، ويستغرق دقائق فقط، ويكشف عن عيوب كبيرة قبل أن تنتشر عبر هيكل الجلبة.
يتتبع اختبار Tan delta خسائر العزل الكهربائي، ويتفاعل بقوة عندما يمتص العزل الماء. مع زيادة الرطوبة، ينمو المكون المقاوم، وترتفع قيمة tan δ. تصبح التغييرات الصغيرة ذات معنى، لأنها تعكس الشيخوخة الكيميائية والهيكلية داخل الجلبة. فهو يقدم صورة واضحة عن صحة العزل، ويساعد أطقم العمل على مراقبة التدهور البطيء. توفر هذه الطريقة تفاصيل أكثر من اختبار الأشعة تحت الحمراء، وتساعد في تحديد مشاكل الرطوبة المبكرة التي تظل مخفية على السطح.
يصبح اختبار PD ضروريًا بمجرد دخول الجلبة في عملية الضغط العالي، خاصة في أنظمة الجهد العالي. ويستخدم أجهزة استشعار للكشف عن نبضات كهربائية صغيرة داخل العزل، ويسلط الضوء على الفراغات أو الشقوق الصغيرة. تتطور لدى وحدات التقادم عيوب تنمو ببطء تحت الجهد الكهربي، لذلك يصبح اختبار PD خطوة مطلوبة. تظهر الارتفاعات المفاجئة أن الظروف الداخلية تتغير، وأن الفرق تتفاعل بسرعة من خلال التخطيط للإصلاح أو الاستبدال. يثق المهندسون في اختبار PD لأنه يكتشف المشكلات قبل وقت طويل من ظهورها في القراءات الأخرى.
يحاكي اختبار تحمل التيار المتردد إجهاد التشغيل الحقيقي، وهو يناسب تصميمات البورسلين أو التركيبات الجديدة. فهو يطبق تعزيزًا للجهد يتم التحكم فيه، ويتحقق من قدرة العزل على الصمود في وجه الزيادات قصيرة المدى. يستخدم اختبار تحمل التيار المستمر جهدًا أعلى وتيارًا أقل، وغالبًا ما يعمل بشكل أفضل مع البطانات الإيبوكسي. يكتشف الرطوبة المحتبسة أو الفراغات الداخلية، ويظهر تيار التسرب المتزايد بوضوح. يختار المهندسون الطريقة بناءً على نوع المادة، وفئة جهد النظام، وأنماط التحميل المتوقعة، لأن كل اختبار يكشف عن خطر فشل مختلف.
يوفر IEEE C57.19.01 إرشادات لتقييم الأداء الكهربائي والميكانيكي، ويحدد الحدود المقبولة للبطانات الجديدة وتلك الموجودة في الخدمة. وهو يوضح كيفية إجراء اختبارات تحمل العزل الكهربائي، ويضع معايير لمستويات التفريغ الجزئي. يستخدمه المهندسون للتأكد من أن كل جلبة تلبي معايير الجودة المتسقة، ويعتمدون على إجراءاتها للتحقق من الموثوقية قبل التثبيت. يدعم المعيار نطاقًا واسعًا من فئات الجهد، لذلك يظل ضروريًا عبر أنظمة المرافق والأنظمة الصناعية.
تركز المواصفة القياسية IEC 60137 على البطانات المستخدمة في المعدات ذات الجهد العالي، وتوضح بالتفصيل كيفية إجراء اختبارات التفريغ العازل والجزئي. وهي تحدد جهد اختبار التيار المتردد والتيار المستمر، وعتبات قياس PD، وحدود ارتفاع درجة الحرارة. يساعد المعيار الفرق على التأكد من قدرة البطانة على تحمل ظروف الخدمة، ويضمن احتفاظ العزل بقوته تحت الضغط. وهو ينطبق على كل من تصميمات البورسلين والبوليمر، لذلك فهو يدعم إمكانية تبادل المعدات على مستوى العالم.
يحدد ANSI/IEEE C57.19.100 قواعد البطانات المصنوعة من البورسلين أو الإيبوكسي، ويصف كيفية التحقق من الفحوصات الميكانيكية ومتطلبات عزم الدوران ومسافات الزحف. كما يوفر أيضًا طرق اختبار كهربائية تعالج سلوك العزل تحت جهد التشغيل. تستخدم المرافق هذا المعيار لأنه يوفر مؤشرات واضحة لفشل النجاح، ويدعم عمليات فحص الجودة المتسقة. يناسب التوجيه كلاً من معدات التوزيع ومعدات فئة الطاقة، مما يجعله مفيدًا في العديد من التطبيقات.
يقوم المصنعون بإنشاء متطلبات إضافية لتتناسب مع التصميمات المتخصصة، وغالبًا ما تتجاوز هذه القواعد الحدود القياسية. قد تحتاج البطانات المخصصة إلى مسافة زحف أطول، أو عتبات PD أكثر إحكامًا، أو تقييمات حرارية فريدة. يتبع المهندسون وثائق الشركة المصنعة لأنها تأخذ في الاعتبار الاختلافات المادية والهندسة الطرفية وظروف المشروع. تعمل هذه المتطلبات أيضًا على توجيه اختبارات قبول المصنع، وتساعد الفرق على بناء بيانات أساسية دقيقة لدورات الصيانة المستقبلية.
معيار |
التركيز الرئيسي |
التطبيقات النموذجية |
معهد مهندسي الكهرباء والإلكترونيات C57.19.01 |
الحدود الميكانيكية والعازلة |
البطانات محولات الطاقة |
إيك 60137 |
حدود PD، تحمل التيار المتردد/المستمر، ارتفاع درجة الحرارة |
المنشآت ذات الجهد العالي |
C57.19.100 |
فحوصات خاصة بالمواد للبورسلين/الإيبوكسي |
شبكات التوزيع والكهرباء |
متطلبات الشركة المصنعة |
اختبارات مخصصة ومعايير موسعة |
تصاميم متخصصة أو عالية الضغط |
يوفر مقياس الضخامة رؤية سريعة لقوة العزل، ويقيس المقاومة من خلال تطبيق جهد التيار المستمر المتحكم فيه. يختار الفنيون 1 كيلو فولت للبطانات ذات الجهد المنخفض، ويتحركون نحو 5 كيلو فولت للحصول على تقييمات أعلى. يساعد الجهاز على اكتشاف الرطوبة أو الشقوق بسرعة، لأن المقاومة تنخفض بشكل حاد عندما يضعف العزل. فهو يوفر قراءات ثابتة خلال فترة اختبار قصيرة، وتستخدم الفرق القيم لمقارنة النتائج عبر دورات الصيانة.
تقوم معدات Tan delta بتقييم فقدان العزل الكهربائي، وتساعد المهندسين على مراقبة التقادم الداخلي. تطبق مجموعات الاختبار هذه جهدًا كهربائيًا منخفضًا للتيار المتردد، ثم تقيس تحول الطور بين التيار والجهد. تشير القيمة المرتفعة إلى زيادة الرطوبة أو التلوث، وتشير إلى انخفاض مبكر في العزل. تعمل الأداة على كل من البطانات المصنوعة من البورسلين والإيبوكسي، وتنتج تقارير مفصلة يستخدمها الفنيون لتقييم الاتجاهات الدقيقة. ويصبح الأمر ضروريًا عندما يحتاج المشغلون إلى قياسات دقيقة، خاصة في المنشآت الحيوية.
تحدد مستشعرات PD التفريغات الكهربائية الصغيرة داخل المادة العازلة، وتكشف عن العيوب قبل وقت طويل من ظهورها على السطح. تلتقط أجهزة استشعار UHF نبضات عالية التردد من الفراغات الداخلية، وتكتشف أجهزة الاستشعار الصوتية الموجات الصوتية الناتجة عن نشاط التفريغ. تقوم قارنات التوصيل السعوية بقياس إشارات التفريغ الجزئي من خلال هيكل الجلبة. تعمل هذه الأدوات معًا لكشف الشيخوخة الخفية، وتساعد الفرق على تحديد عيوب المرحلة المبكرة. يظل اكتشاف PD مهمًا لوحدات الجهد العالي والوحدات القديمة، لأن الضرر الداخلي ينمو تحت الضغط طويل المدى.
تتحقق مجموعات اختبار التيار المتردد والتيار المستمر من قدرة البطانة على تحمل الجهد الزائد المؤقت، كما أنها تحاكي إجهاد التشغيل الحقيقي. تطبق مجموعات التيار المتردد حوالي 1.5 مرة من الجهد المقنن، وتساعد في تأكيد قوة العزل الكهربائي على المدى القصير. تستخدم مجموعات التيار المستمر جهدًا أعلى وتيارًا أقل، كما أنها تؤدي أداءً جيدًا في تصميمات الإيبوكسي. يقوم المهندسون بمراقبة تيار التسرب أثناء الاختبار، لأن القيم المرتفعة تشير إلى ضعف العزل. تتطلب هذه الأنظمة إعدادًا دقيقًا، وتشكل جزءًا أساسيًا من اختبار القبول للبطانات الجديدة والمُصلحة.
نوع الصك |
الغرض الرئيسي |
نطاق الجهد |
مقياس الضخامة |
قياس الأشعة تحت الحمراء، والكشف عن الرطوبة |
1-5 كيلو فولت |
مجموعة تان دلتا |
تقييم فقدان العزل الكهربائي |
تيار متردد منخفض الجهد |
مستشعر PD |
كشف الخلل الداخلي |
UHF / الصوتية |
مجموعة التيار المتردد/التيار المستمر ذات الجهد العالي |
التحقق من الصمود العازل |
ما يصل إلى عدة مرات الجهد المقنن |
يعتمد الفنيون على الاختبارات الرئيسية للتحقق من قوة العزل، واكتشاف الرطوبة، وقياس التفريغ الجزئي. تتبع هذه الطرق معايير صارمة، وتساعد في الحفاظ على التشغيل الآمن للمحولات. تقلل خطة الاختبار المنظمة من حالات الفشل وتحافظ على استقرار المعدات. يدعم Rainbow هذا العمل من خلال تقديم منتجات موثوقة تعمل على تحسين دقة الاختبار وأداء النظام على المدى الطويل.
ج: يمكنك اختبار جلبة المحول باستخدام الأشعة تحت الحمراء، وtan delta، وPD، واختبارات التحمل، حيث يؤكد كل منها العزل والقوة الكهربائية.
ج: يوضح اختبار الأشعة تحت الحمراء ما إذا كانت جلبة المحولات بها عيوب في الرطوبة أو الشيخوخة أو العزل المبكر.
ج: يكتشف اختبار PD العيوب المخفية داخل جلبة المحول، مما يساعد على منع الانهيار.
ج: أعد اختبار جلبة المحول أثناء الصيانة الروتينية أو بعد أحداث التحميل الزائد.
